Thiết kế hệ thống cơ điện (MEP - Mechanical, Electrical, Plumbing) và hệ thống điều hòa không khí và thông gió (HVAC - Heating, Ventilation, and Air Conditioning) đóng vai trò xương sống cho bất kỳ công trình hiện đại nào, đặc biệt là các không gian văn phòng làm việc. Tại dự án văn phòng làm việc ở Tư Đình, Long Biên, Hà Nội, VT-House Design & Construction tự hào mang đến bộ hồ sơ MEPF toàn diện, đảm bảo công trình vận hành hiệu quả, an toàn và tối ưu năng lượng.
Tầm Quan Trọng Của Hồ Sơ MEPF Chuẩn
Một hồ sơ MEPF chuyên nghiệp không chỉ là tập hợp các bản vẽ kỹ thuật mà còn là kim chỉ nam cho quá trình thi công, vận hành và bảo trì. Nó thể hiện sự tính toán tỉ mỉ, tuân thủ các tiêu chuẩn kỹ thuật quốc gia và quốc tế, đảm bảo an toàn cho người sử dụng và tối ưu hóa chi phí đầu tư.
Các Thành Phần Chính Trong Hồ Sơ MEPF Dự Án Tư Đình
Tại dự án văn phòng Tư Đình, hồ sơ MEPF được chia thành các phần chính, mỗi phần đều được thiết kế với sự cẩn trọng cao nhất:
1. Hệ Thống Điện
Hệ thống điện là trái tim của mọi tòa nhà. Trong hồ sơ điện của dự án Tư Đình, chúng tôi cung cấp:
-

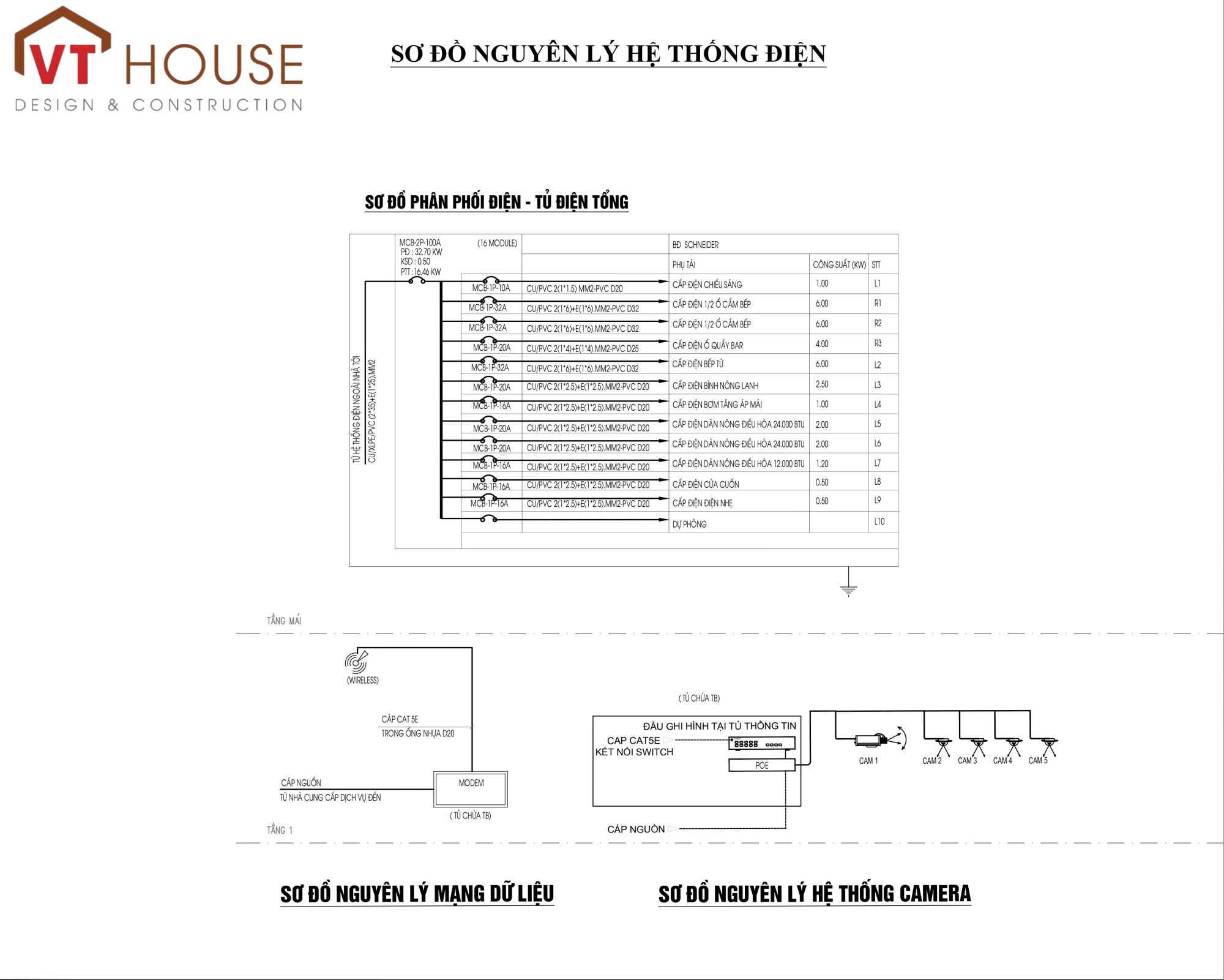

Sơ đồ nguyên lý hệ thống điện: Thể hiện rõ ràng cấu trúc tổng thể của hệ thống, bao gồm nguồn cấp, tủ điện chính, các nhánh phân phối và thiết bị bảo vệ. Sơ đồ này tuân thủ Tiêu chuẩn Việt Nam (TCVN) về an toàn điện, đảm bảo tính ổn định và dễ dàng quản lý.
-

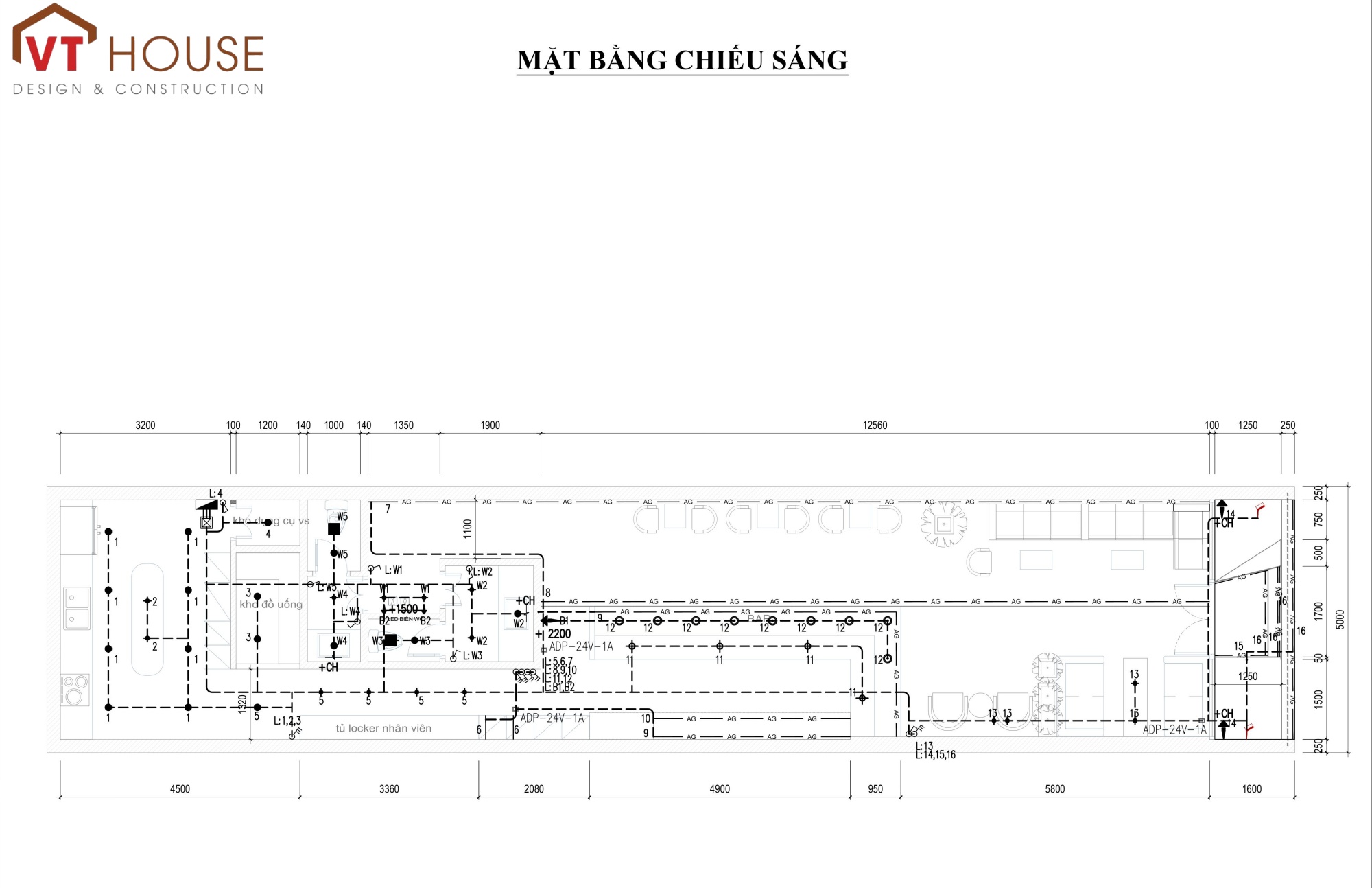

Mặt bằng chiếu sáng: Bố trí hệ thống đèn chiếu sáng hợp lý, đáp ứng Tiêu chuẩn TCVN về chiếu sáng tự nhiên và nhân tạo trong công trình dân dụng, đảm bảo đủ độ rọi (lux) cho từng khu vực làm việc, giảm mỏi mắt và tăng năng suất.
-

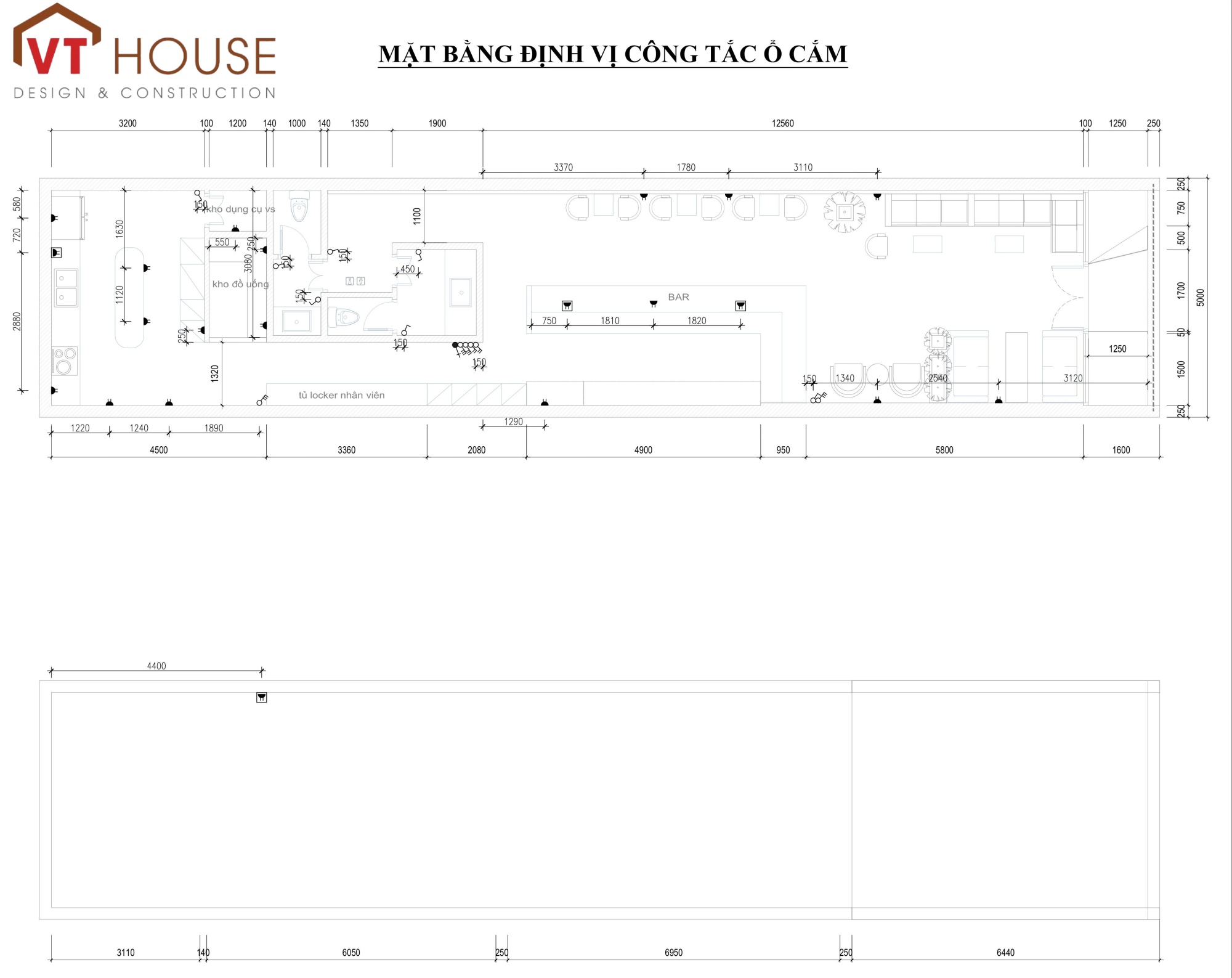

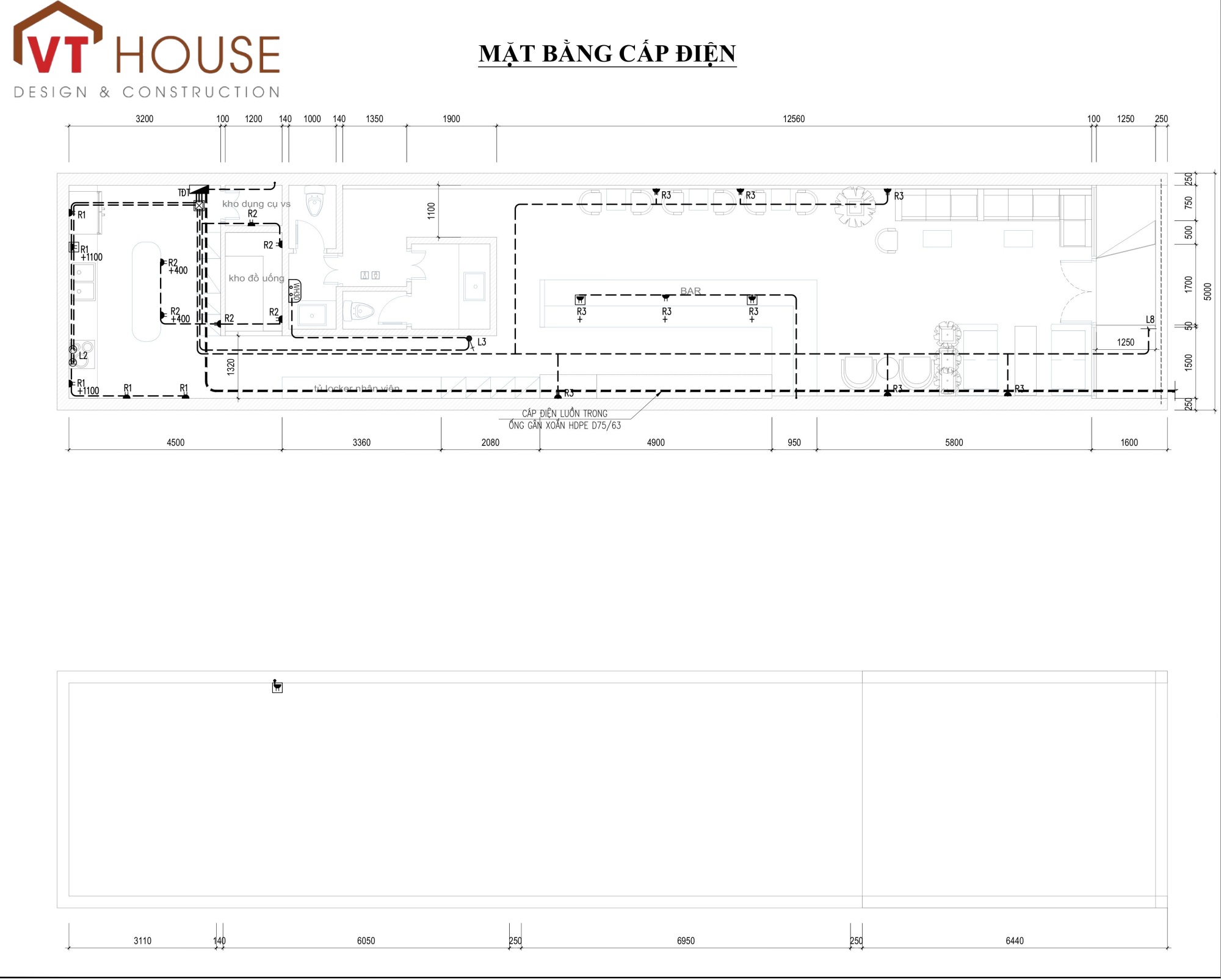

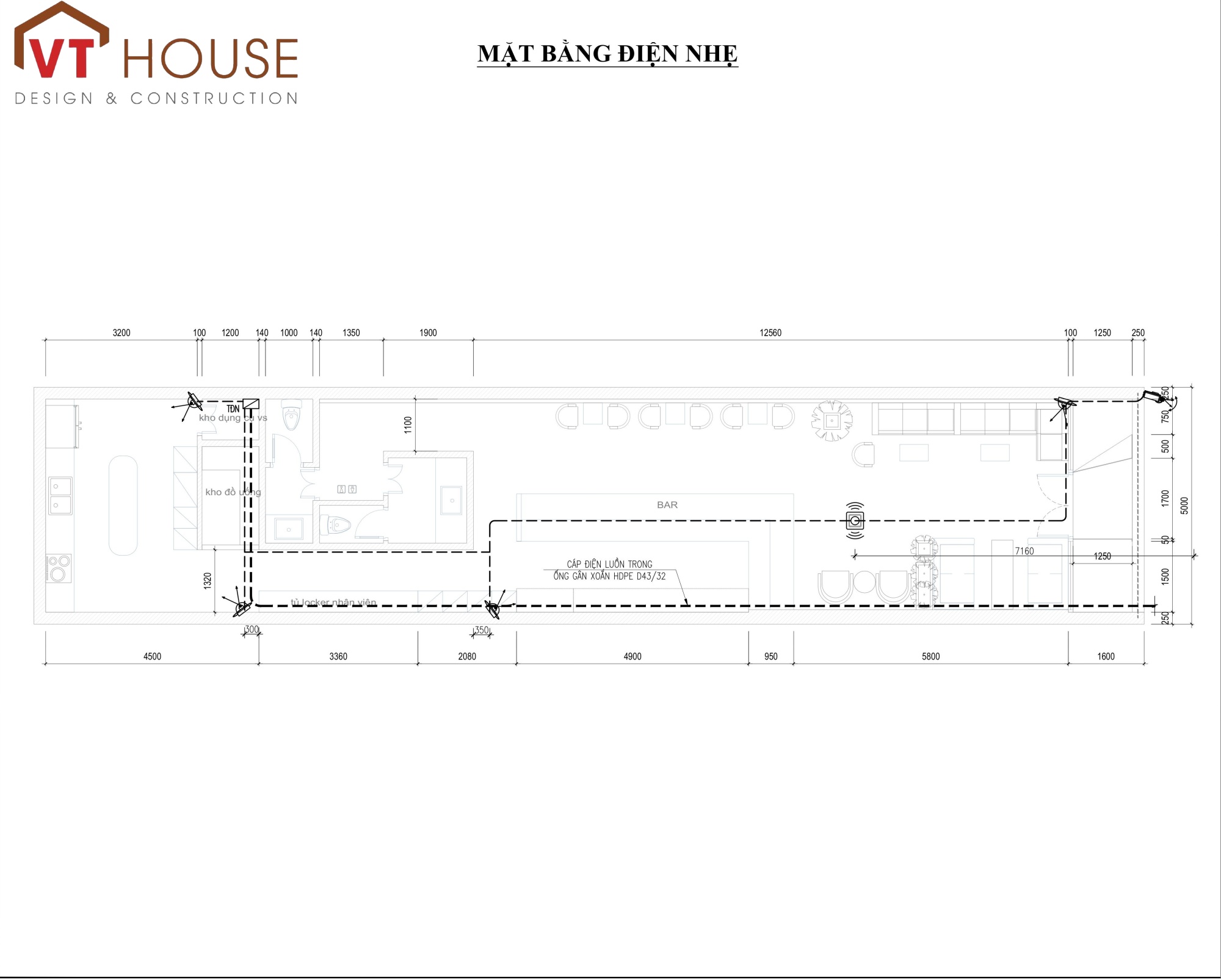

Mặt bằng cấp điện và điện nhẹ: Bao gồm vị trí ổ cắm, công tắc, hệ thống mạng LAN, điện thoại, camera giám sát, hệ thống báo cháy... Tất cả đều được tính toán kỹ lưỡng về tải, đường dây và vị trí để phục vụ tối đa nhu cầu sử dụng của văn phòng hiện đại.
-
Mặt bằng chống sét và tiếp địa: Thiết kế theo Tiêu chuẩn TCVN 9385:2012 về chống sét cho công trình xây dựng, đảm bảo an toàn tuyệt đối cho con người và thiết bị trong trường hợp xảy ra sét đánh.
2. Hệ Thống Cấp Thoát Nước
Hệ thống nước được thiết kế để cung cấp nước sạch và xử lý nước thải một cách hiệu quả:
-
Sơ đồ nguyên lý cấp thoát nước: Mô tả chi tiết đường đi của nước sạch từ nguồn cấp đến các thiết bị vệ sinh, bồn rửa và hệ thống thoát nước thải.
-
Mặt bằng cấp thoát nước các tầng: Bố trí vị trí đường ống, thiết bị vệ sinh, hố ga, bể phốt... đảm bảo hoạt động trơn tru, vệ sinh và dễ dàng bảo trì, tuân thủ TCVN 4474:1987 về Cấp nước bên trong – Tiêu chuẩn thiết kế và TCVN 5122:1990 về Thoát nước bên trong – Tiêu chuẩn thiết kế
3. Hệ Thống Điều Hòa Không Khí và Thông Gió (HVAC)
Hệ thống HVAC là yếu tố then chốt tạo nên môi trường làm việc thoải mái và trong lành:
-

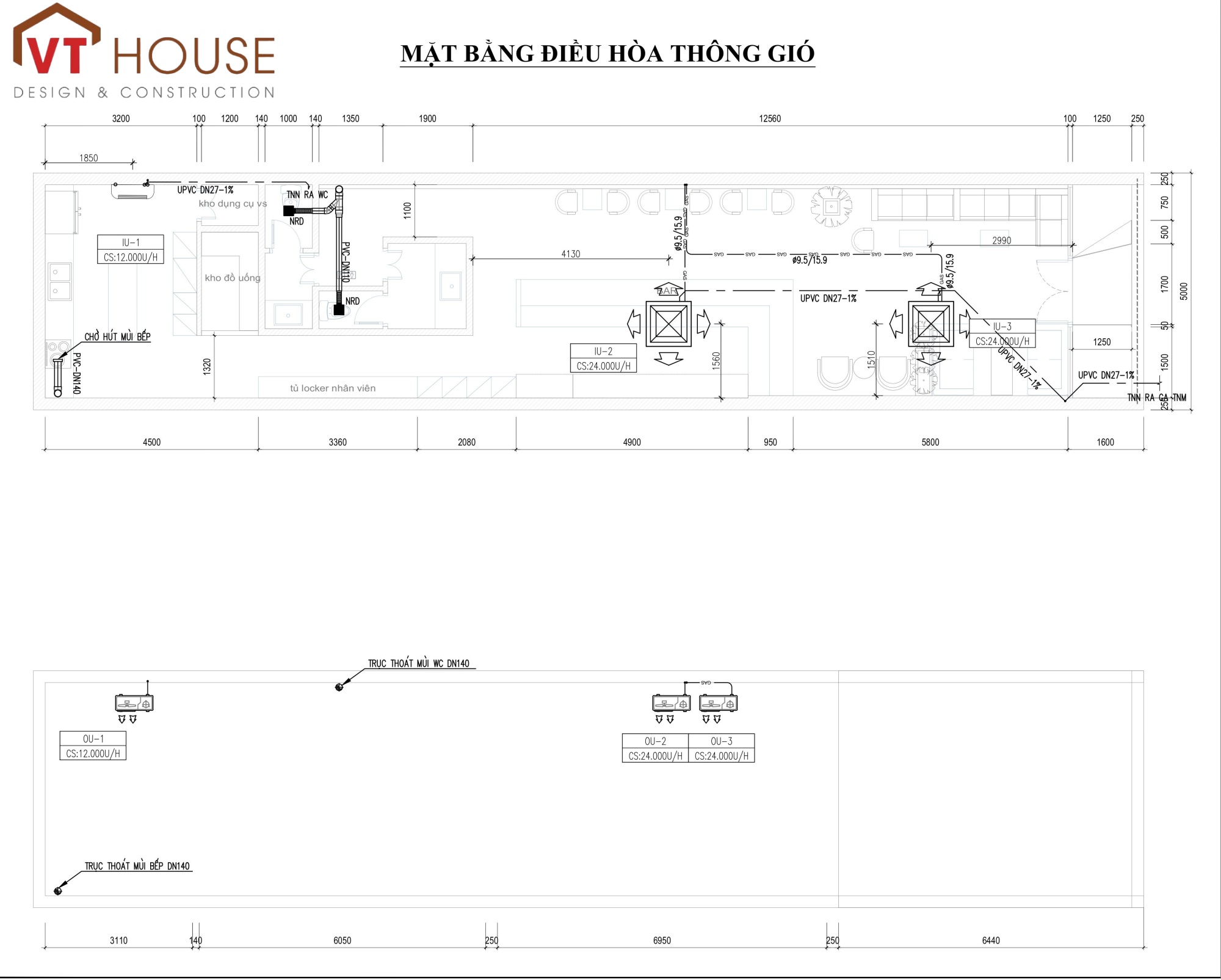

Hồ sơ HVAC bao gồm sơ đồ nguyên lý, mặt bằng bố trí các dàn lạnh, dàn nóng, hệ thống ống gió, quạt thông gió, và các thiết bị kiểm soát nhiệt độ, độ ẩm. Thiết kế đảm bảo lưu lượng gió tươi, kiểm soát nhiệt độ ổn định, loại bỏ các tác nhân gây ô nhiễm, tuân thủ TCVN 5687:2010 về Thông gió, điều hòa không khí – Tiêu chuẩn thiết kế
-

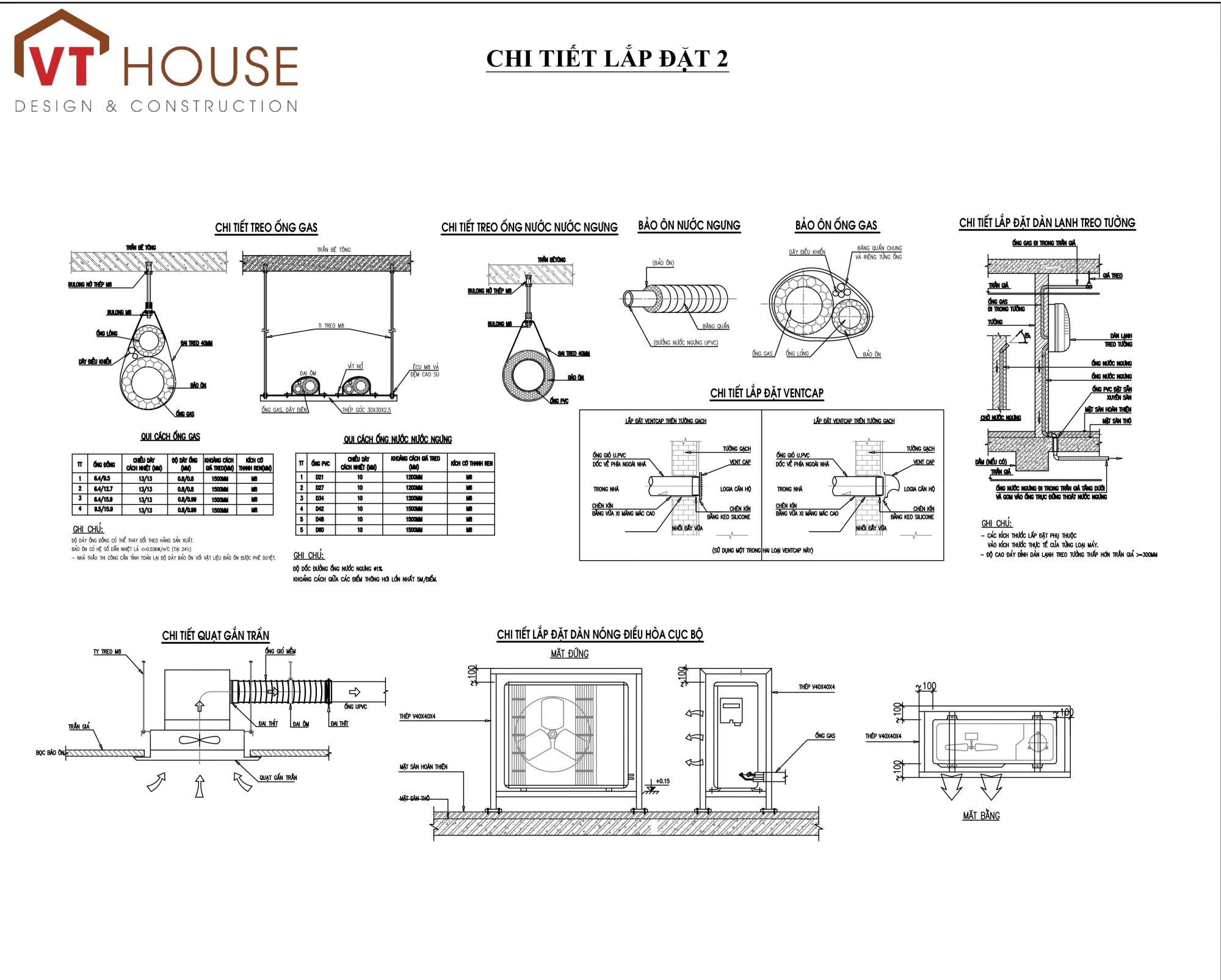

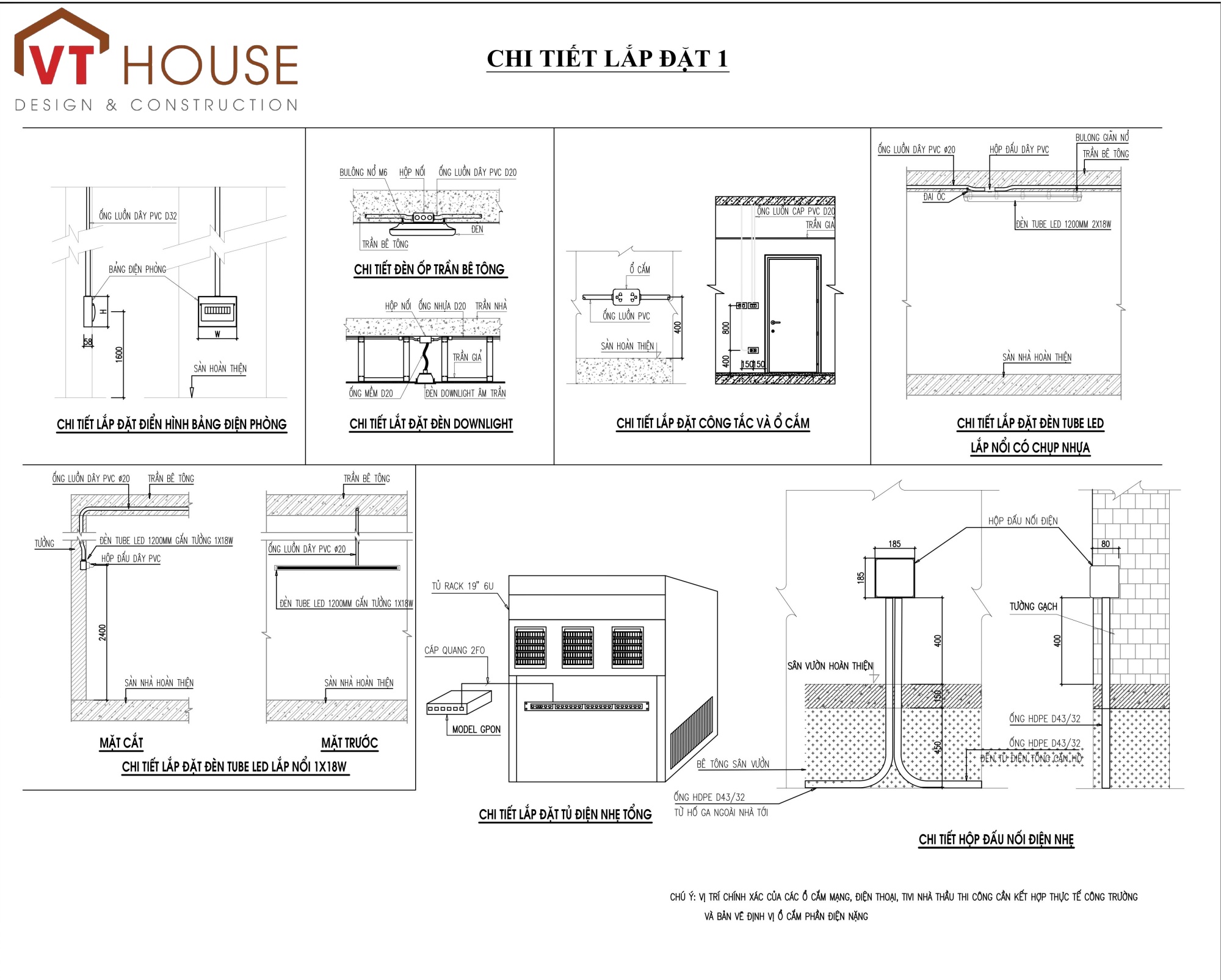

Chi tiết lắp đặt: Cung cấp bản vẽ chi tiết các điểm đấu nối, vị trí lắp đặt thiết bị, đảm bảo thi công chính xác và an toàn.
Tiêu Chuẩn Thiết Kế Vàng của VT-House Design & Construction
Mỗi phần trong hồ sơ MEPF của chúng tôi đều được thiết kế dựa trên các tiêu chuẩn kỹ thuật hiện hành của Việt Nam (TCVN) và các tiêu chuẩn quốc tế phổ biến, đảm bảo:
-
An toàn: Ưu tiên hàng đầu trong mọi thiết kế.
-
Hiệu quả năng lượng: Tối ưu hóa việc sử dụng điện, nước và năng lượng điều hòa.
-
Tính bền vững: Lựa chọn vật liệu và giải pháp thân thiện với môi trường.
-
Dễ dàng vận hành và bảo trì: Đơn giản hóa quá trình quản lý và sửa chữa sau này.
Bản quyền thuộc về VTHouse Design & Construction
Số điện thoại liên hệ: 0329978883
Fanpage: VT-House thiết kế MEPF
Chúng tôi cam kết mang đến những giải pháp MEPF tối ưu, góp phần kiến tạo không gian làm việc lý tưởng cho doanh nghiệp của bạn!
