Việc thiết kế hệ thống HVAC (Heating, Ventilation, and Air Conditioning) đóng vai trò then chốt trong việc tạo ra một môi trường làm việc lý tưởng, không chỉ về mặt thoải mái nhiệt độ mà còn đảm bảo chất lượng không khí và tiết kiệm năng lượng. Tại dự án Văn phòng Việt Úc, đội ngũ VT-House đã triển khai một giải pháp HVAC hiện đại, đáp ứng các tiêu chuẩn kỹ thuật khắt khe.
1. Ứng Dụng Công Nghệ Điều Hòa Hiện Đại

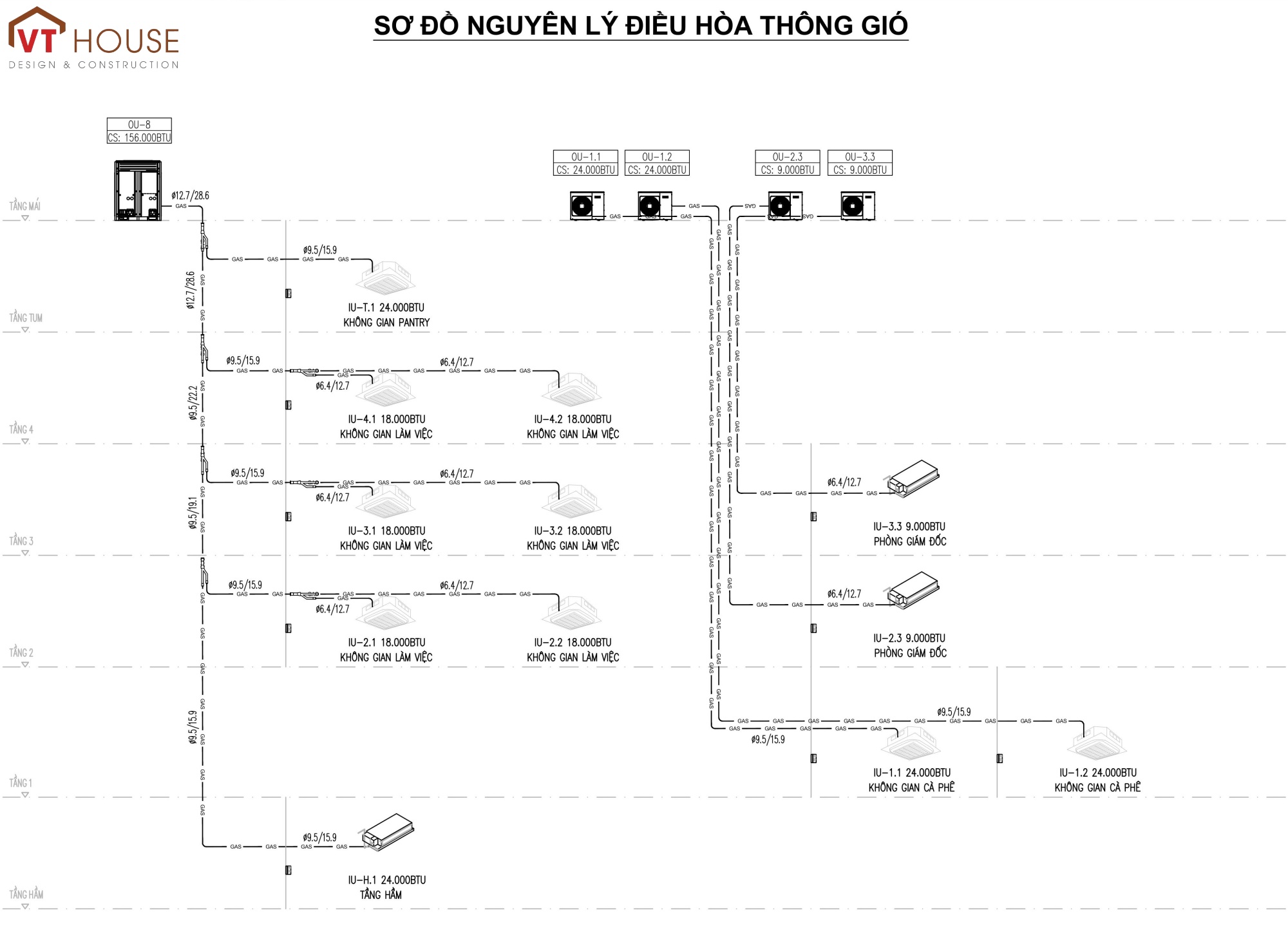

Dựa trên sơ đồ nguyên lý điều hòa thông gió, dự án Văn phòng Việt Úc sử dụng hệ thống điều hòa không khí cục bộ/tổ hợp. Cụ thể:
-
Dàn Nóng (OU-R): Có công suất lớn, đặt tại vị trí Tầng Tum, đảm bảo khả năng giải nhiệt hiệu quả và không làm ảnh hưởng đến thẩm mỹ kiến trúc các tầng dưới.
-

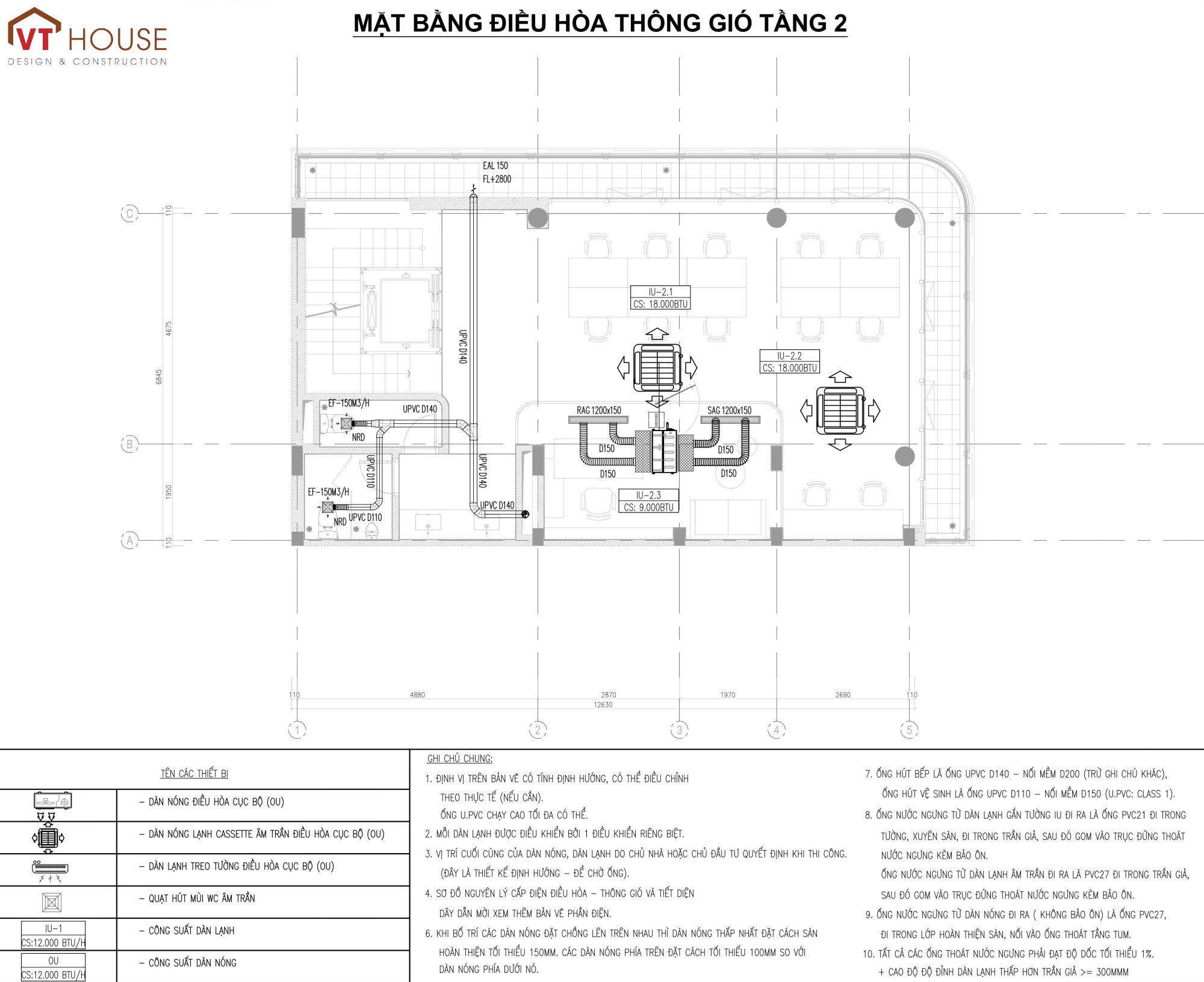

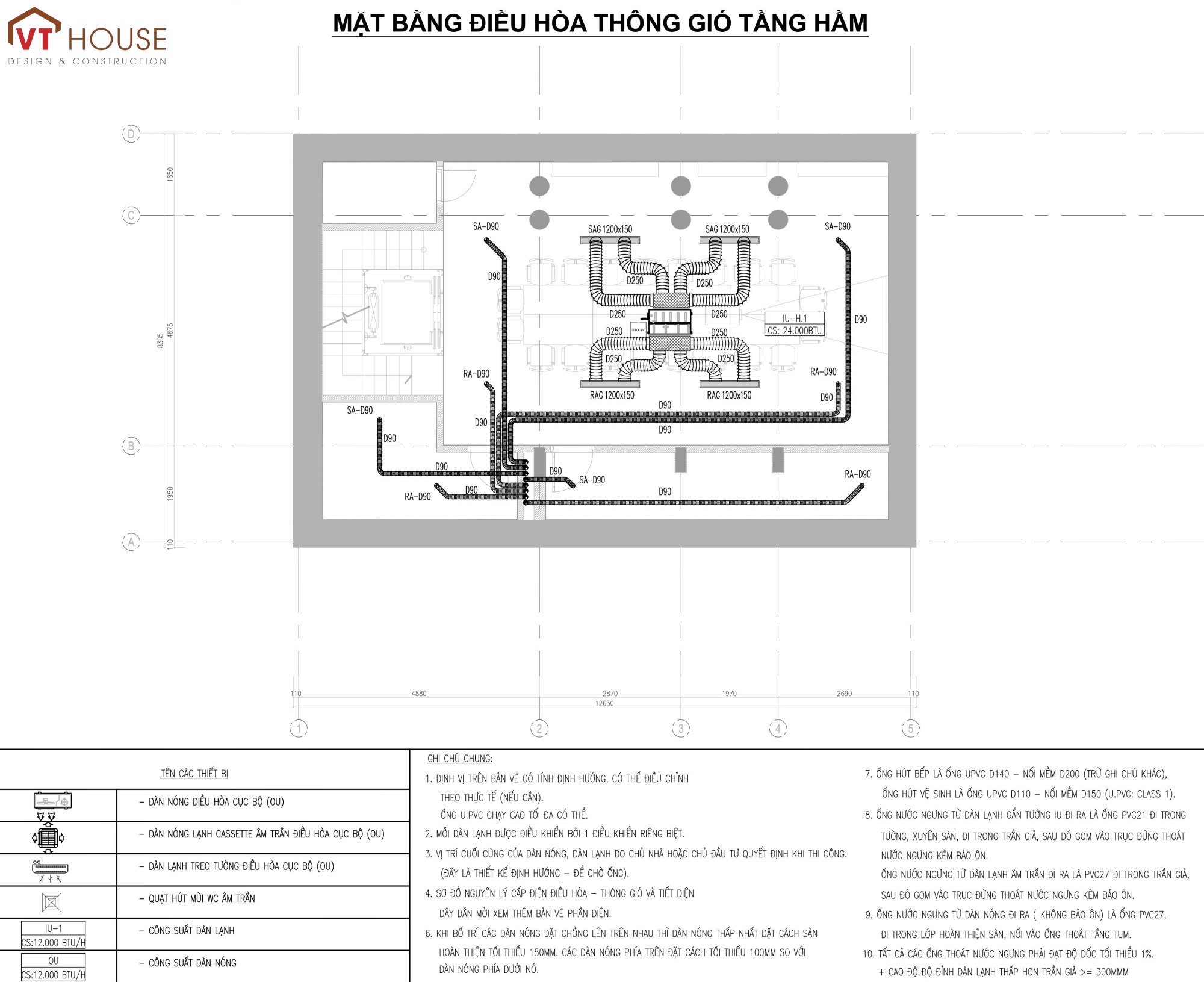

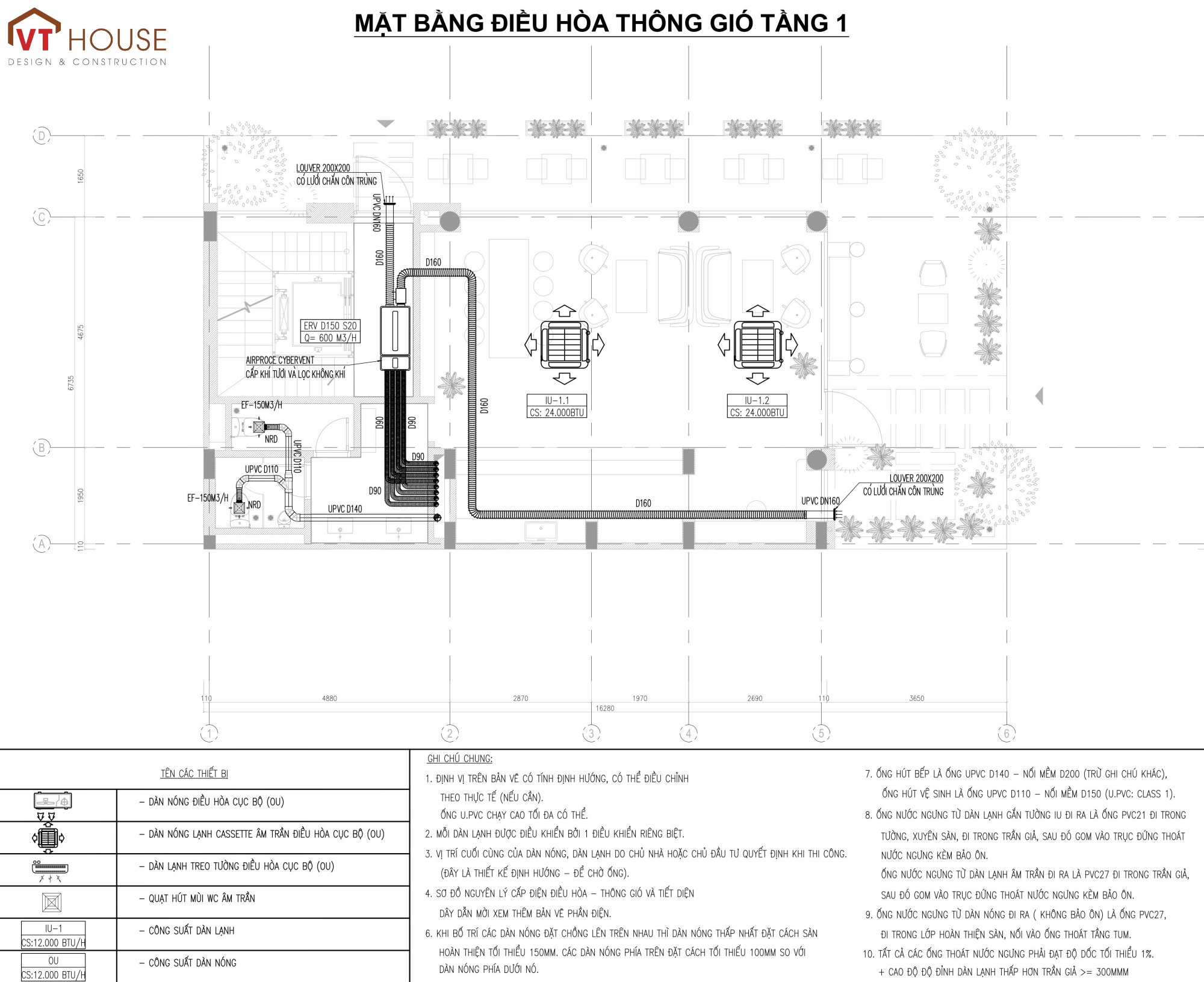

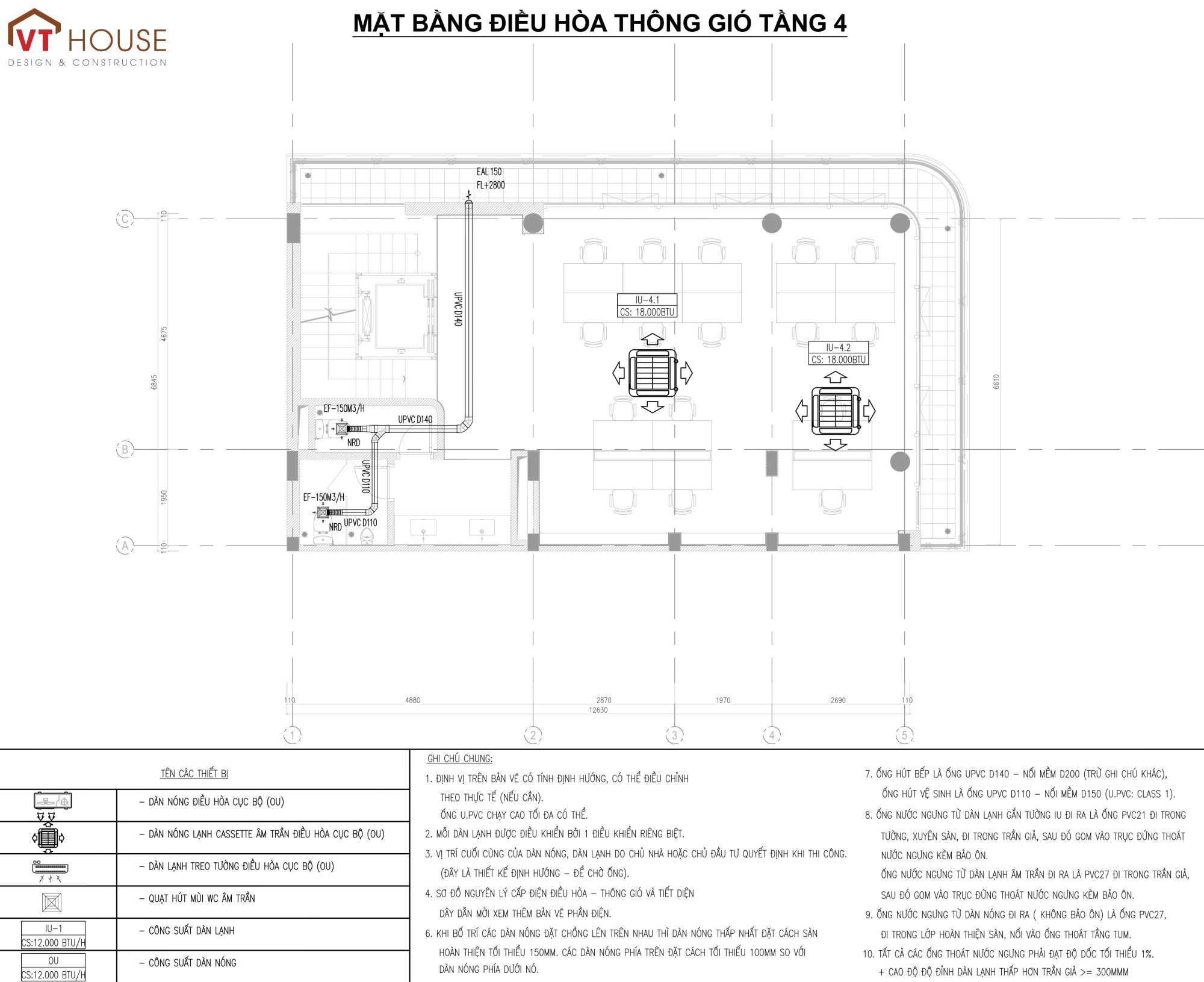

Dàn Lạnh Đa Dạng: Các bản vẽ mặt bằng cho thấy sự kết hợp linh hoạt của nhiều loại dàn lạnh, phù hợp với công năng và diện tích từng khu vực:
-
Dàn Lạnh Cassette Âm Trần: Được sử dụng rộng rãi giúp phân phối gió đều khắp không gian làm việc.
-
Dàn Lạnh Giấu Trần Nối Ống Gió: Thường được bố trí trong các khu vực có yêu cầu cao hơn về mặt thẩm mỹ hoặc cần điều tiết gió qua nhiều miệng gió.
-
Dàn Lạnh Treo Tường: Được dùng ở những khu vực có không gian nhỏ hơn hoặc yêu cầu lắp đặt đơn giản.
-
Sự kết hợp này không chỉ tối ưu hóa khả năng làm lạnh mà còn cho phép điều khiển độc lập từng khu vực, từ đó tiết kiệm điện năng đáng kể.
2. Tiêu Chuẩn Thiết Kế Ống Đồng Gas và Thoát Nước Ngưng

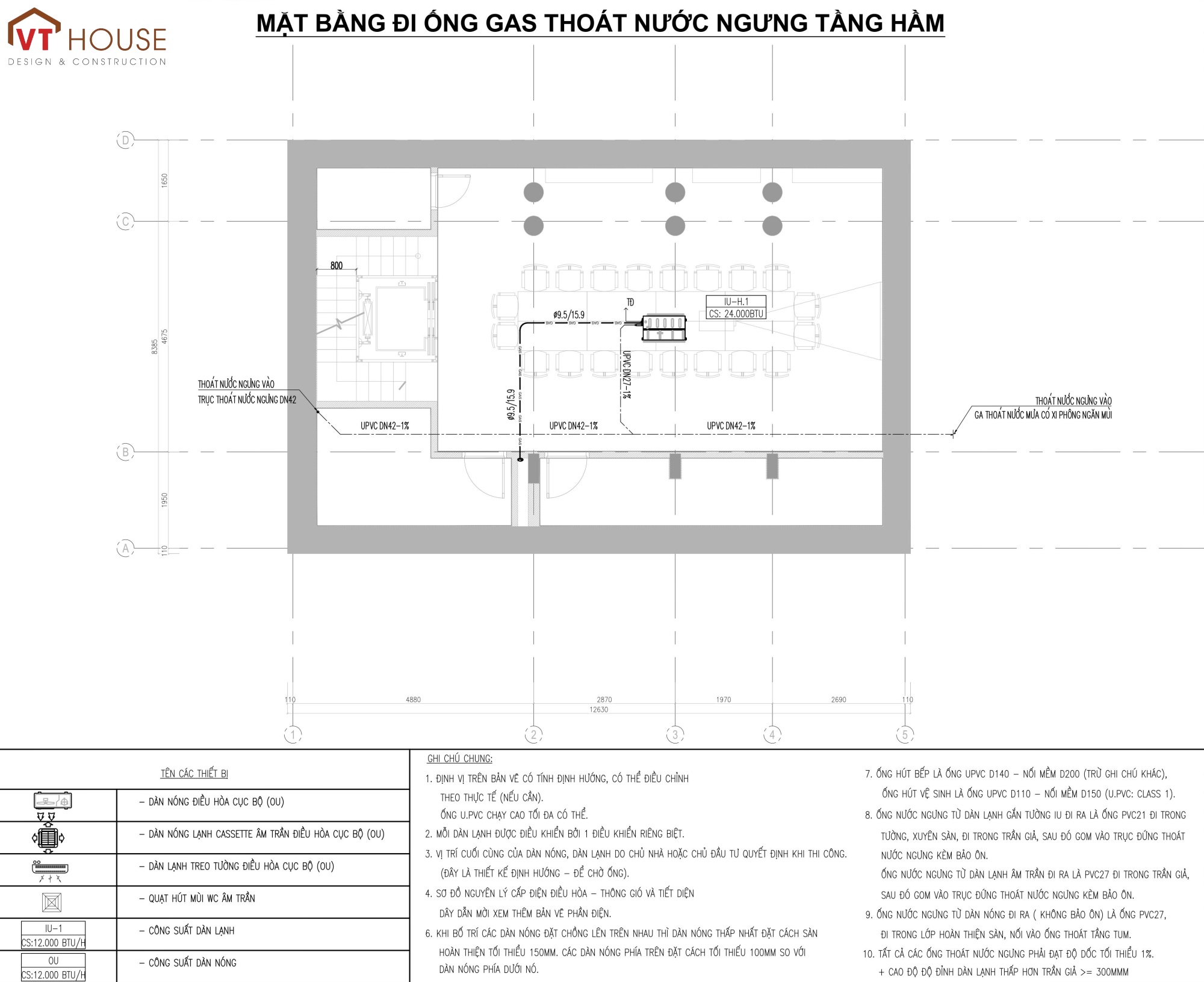

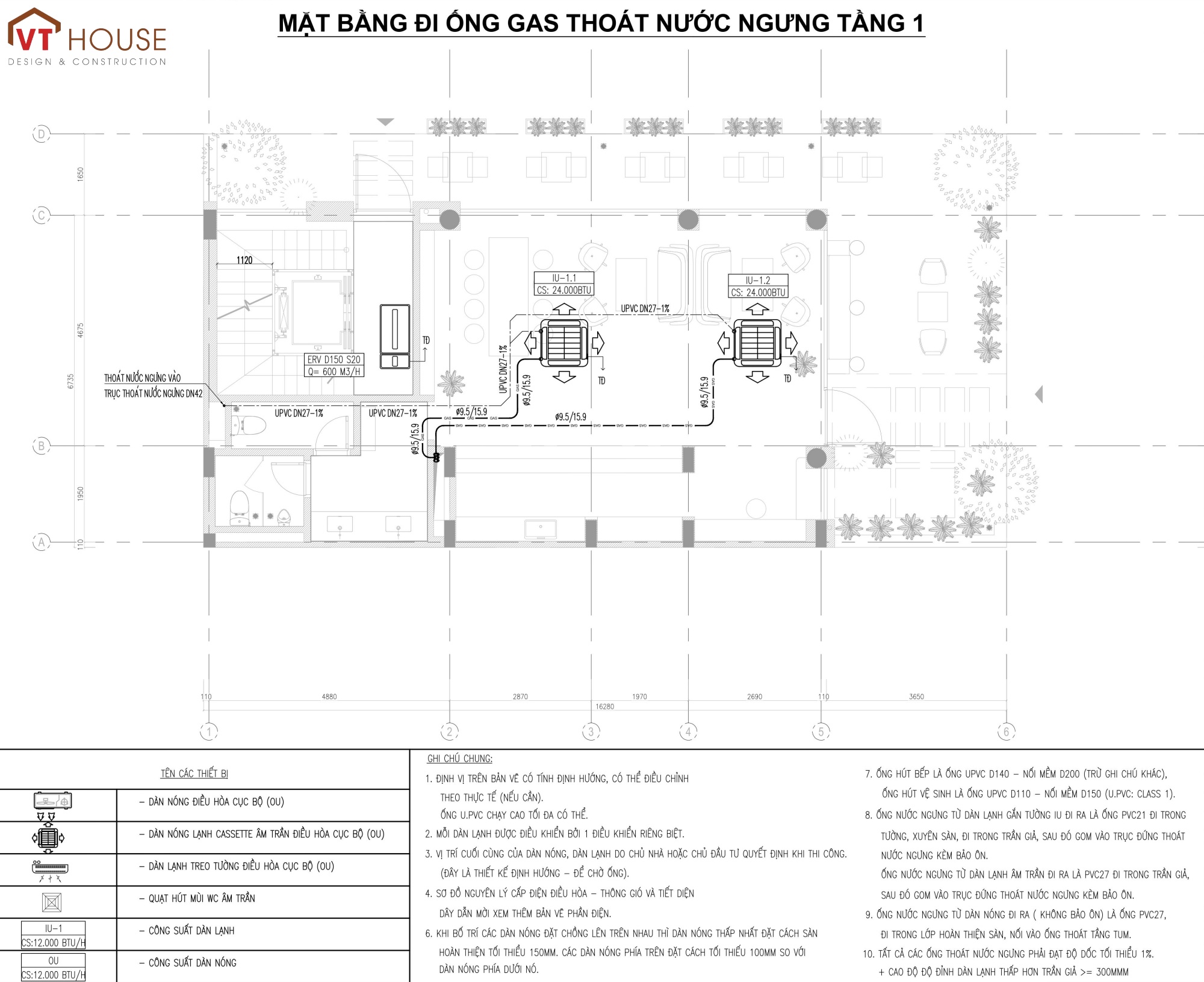

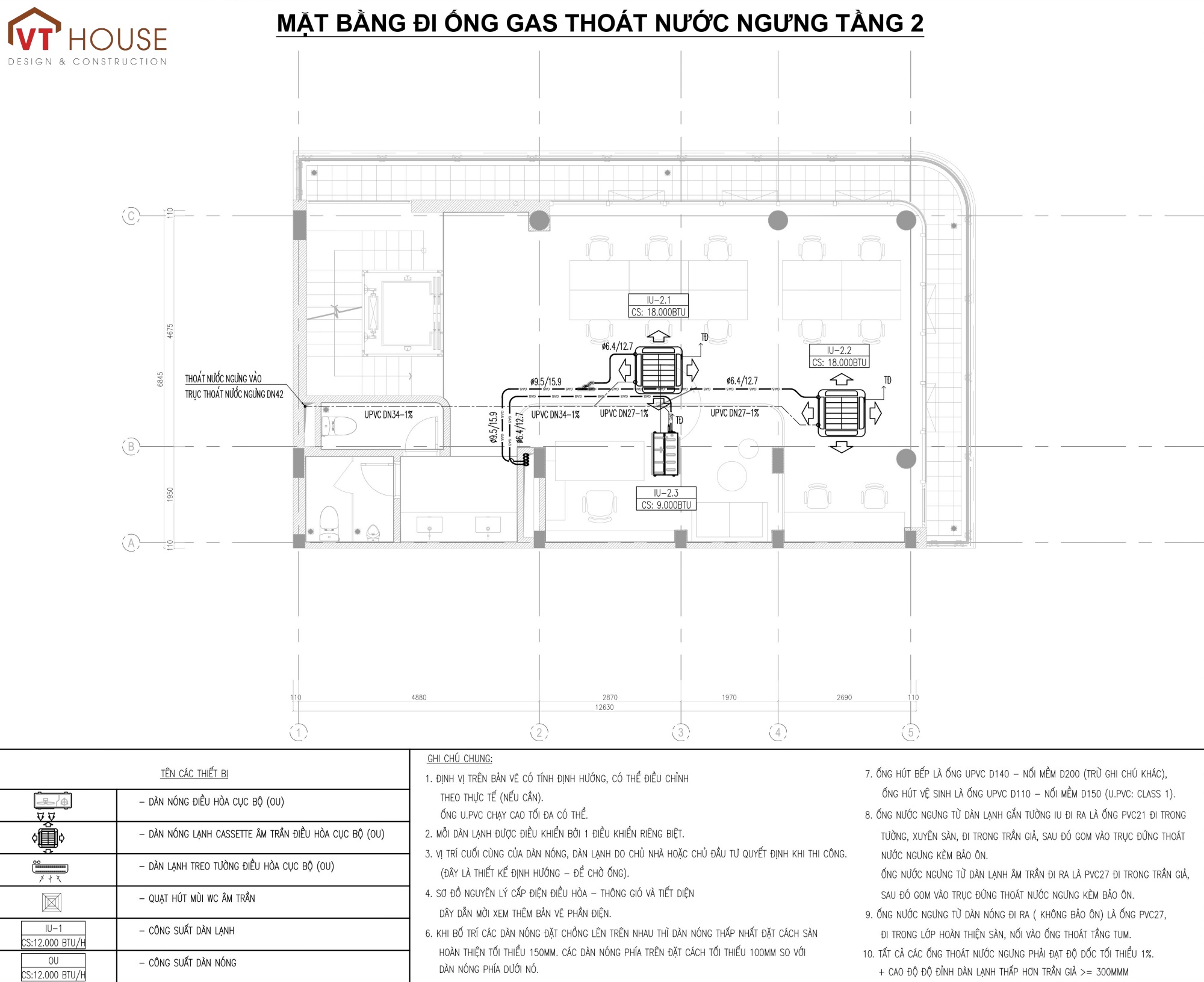

Thiết kế đường ống là một phần quan trọng quyết định tuổi thọ và hiệu suất của hệ thống HVAC. Các bản vẽ mặt bằng ống gas và thoát nước ngưng của dự án thể hiện sự tuân thủ nghiêm ngặt các tiêu chuẩn:
-
Ống Đồng Gas: Các kích thước ống được lựa chọn chính xác theo công suất và khoảng cách từ dàn nóng đến từng dàn lạnh, đảm bảo lưu lượng gas và hiệu suất trao đổi nhiệt tối ưu.
-
Ống Thoát Nước Ngưng (UPVC): Được thiết kế với độ dốc tối thiểu (theo ghi chú chung) và sử dụng vật liệu UPVC chống rò rỉ, chống ăn mòn. Các vị trí đi ống đều được tính toán kỹ lưỡng để nước ngưng chảy tự nhiên về các vị trí thoát nước chung hoặc thoát nước thải, tránh hiện tượng đọng nước gây ẩm mốc
3. Đảm Bảo Chất Lượng Không Khí và Thông Gió
Mặc dù trọng tâm của bản vẽ là điều hòa không khí, hệ thống HVAC của VT-House vẫn bao gồm các giải pháp thông gió cơ bản, đặc biệt là tại các khu vực phụ trợ như nhà vệ sinh, thang máy, hoặc các khu vực cần trao đổi không khí tươi.
-
Quạt hút mùi/hút gió (Exhaust Fans): Được bố trí theo yêu cầu, góp phần loại bỏ mùi, hơi ẩm và không khí ô nhiễm ra khỏi không gian, đảm bảo không khí luôn trong lành.
4. Tiêu Chuẩn Kỹ Thuật và Tính Thẩm Mỹ
Thiết kế HVAC của VT-House không chỉ dừng lại ở hiệu suất mà còn chú trọng đến yếu tố thẩm mỹ kiến trúc và dễ dàng bảo trì:
-
Tính toán độ cao: Việc lắp đặt dàn lạnh Cassette âm trần đòi hỏi sự phối hợp chặt chẽ với hệ trần giả, đảm bảo chiều cao thông thủy và luồng không khí lưu thông tối ưu.
-
Phối hợp M&E: Việc đi dây, đi ống, treo máng cáp... đều được thể hiện rõ ràng trên mặt bằng, tuân thủ nguyên tắc "Dây điện, điện nhẹ đi bên trên, ống lạnh đi bên dưới" (theo ghi chú chung) để tránh xung đột không gian và tạo điều kiện bảo trì thuận lợi.
Kết Luận và Bản Quyền
Hệ thống HVAC tại Văn phòng Việt Úc được thiết kế bởi VT-House là một giải pháp đồng bộ, tối ưu hóa sự thoải mái, tiết kiệm năng lượng và tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật hiện hành. Sự chi tiết trong sơ đồ nguyên lý và mặt bằng lắp đặt qua từng tầng (minh chứng cho chất lượng hồ sơ thiết kế MEPF của VT-House.
