Trong một dự án biệt thự cao cấp, hệ thống cơ điện là yếu tố cốt lõi quyết định đến sự tiện nghi và chất lượng cuộc sống của gia chủ. Bài viết này sẽ phân tích các bản vẽ thiết kế hệ thống điều hòa không khí (HVAC) cho một dự án biệt thự, tập trung vào sơ đồ nguyên lý và mặt bằng triển khai chi tiết. Đây là những tài liệu quan trọng nhất, thể hiện sự chuyên nghiệp và tính toán chính xác của đội ngũ thiết kế.

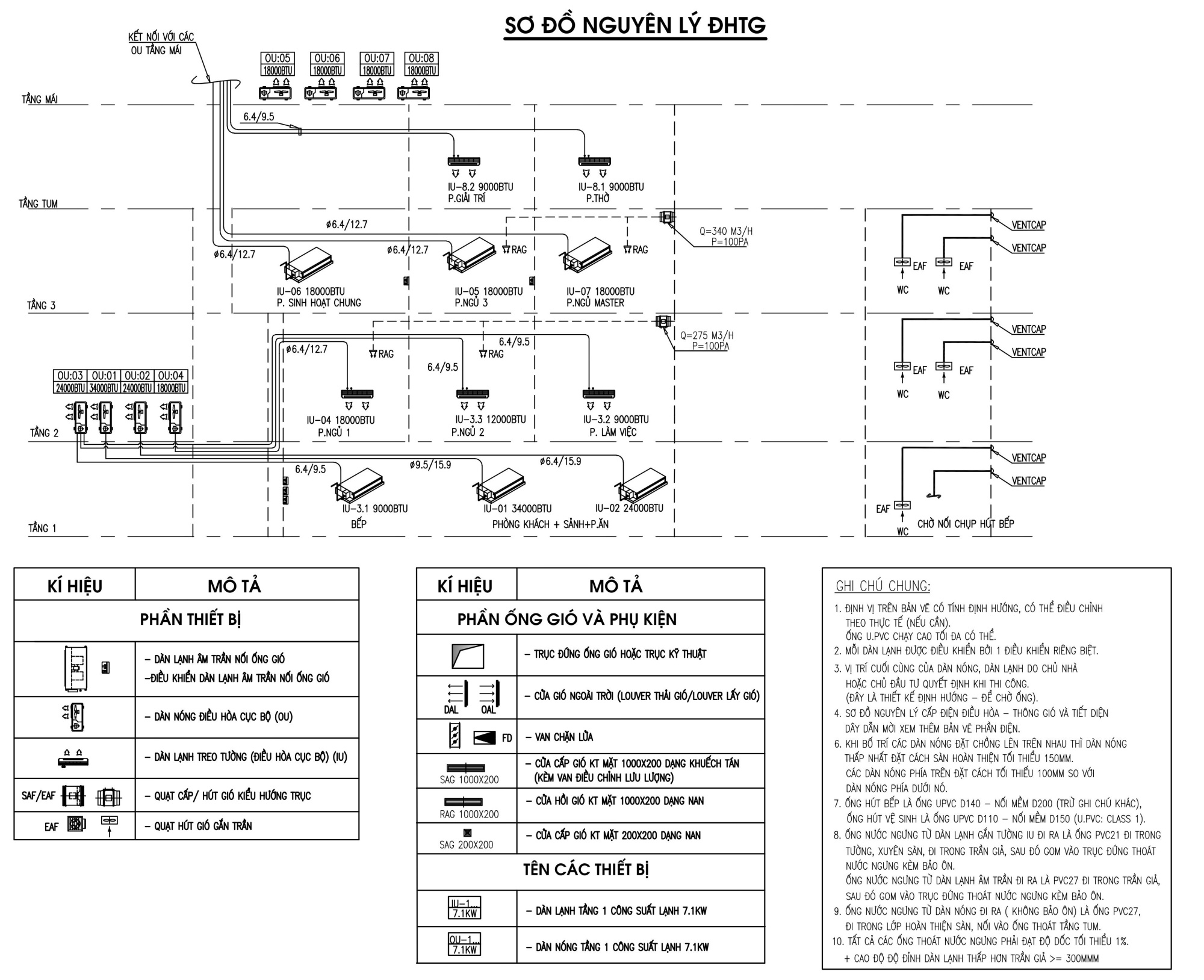

1. Sơ Đồ Nguyên Lý Hệ Thống Điều Hòa Trung Tâm (ĐHTG)
Bản vẽ Sơ đồ nguyên lý ĐHTG là cái nhìn tổng quan, mạch lạc về toàn bộ hệ thống. Nó không chỉ thể hiện vị trí các thiết bị mà còn mô tả cách chúng được kết nối với nhau, đảm bảo hiệu quả vận hành tối đa.
-
Sơ đồ mạch điện: Bản vẽ này cho thấy cách các dàn lạnh (indoor unit) và dàn nóng (outdoor unit) được kết nối với nhau thông qua hệ thống dây điện điều khiển và dây điện cấp nguồn. Các ký hiệu như "Dây điều khiển tín hiệu", "Dây cấp nguồn" được thể hiện rõ ràng, giúp thợ thi công lắp đặt đúng chuẩn, đảm bảo an toàn điện.
-
Sơ đồ ống ga: Đường ống đồng dẫn môi chất lạnh được thể hiện theo từng nhánh từ dàn nóng đến từng dàn lạnh. Các điểm rẽ nhánh (refnet joint) được đánh số hiệu và chỉ rõ loại ống ga, giúp kiểm soát chất lượng và đúng kỹ thuật. Việc tính toán đường ống chuẩn xác là yếu tố quyết định đến hiệu suất làm lạnh của hệ thống.
-
Sơ đồ nước ngưng: Đường ống thoát nước ngưng tụ từ các dàn lạnh được thiết kế với độ dốc tối thiểu, đảm bảo nước thoát ra ngoài hoàn toàn, tránh tình trạng ứ đọng gây ẩm mốc hoặc rò rỉ. Sơ đồ này cho thấy đường đi của ống nước ngưng đến các vị trí thoát nước chung của công trình.
-
Ký hiệu và Chú thích: Mỗi bản vẽ kỹ thuật đều đi kèm với bảng ký hiệu và chú thích chi tiết, giúp người đọc dễ dàng nhận biết và hiểu được chức năng của từng thiết bị, đường ống, và phụ kiện.
2. Mặt Bằng Triển Khai Hệ Thống Điều Hòa và Thông Gió
Mặt bằng là bản vẽ chi tiết nhất, thể hiện vị trí chính xác của từng thiết bị trên mỗi tầng của biệt thự. Đây là cơ sở để đội ngũ thi công lắp đặt hệ thống tại công trường.
-

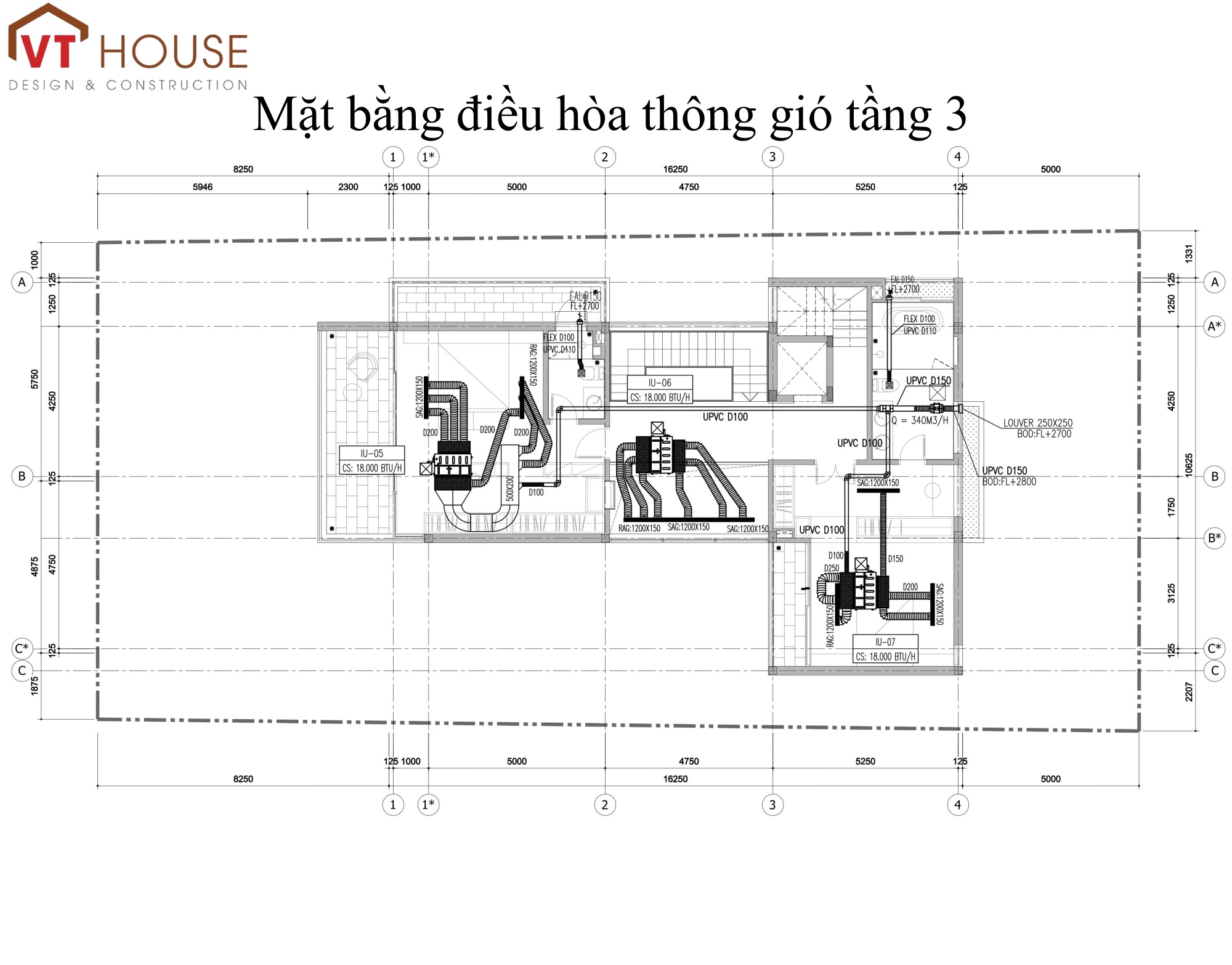

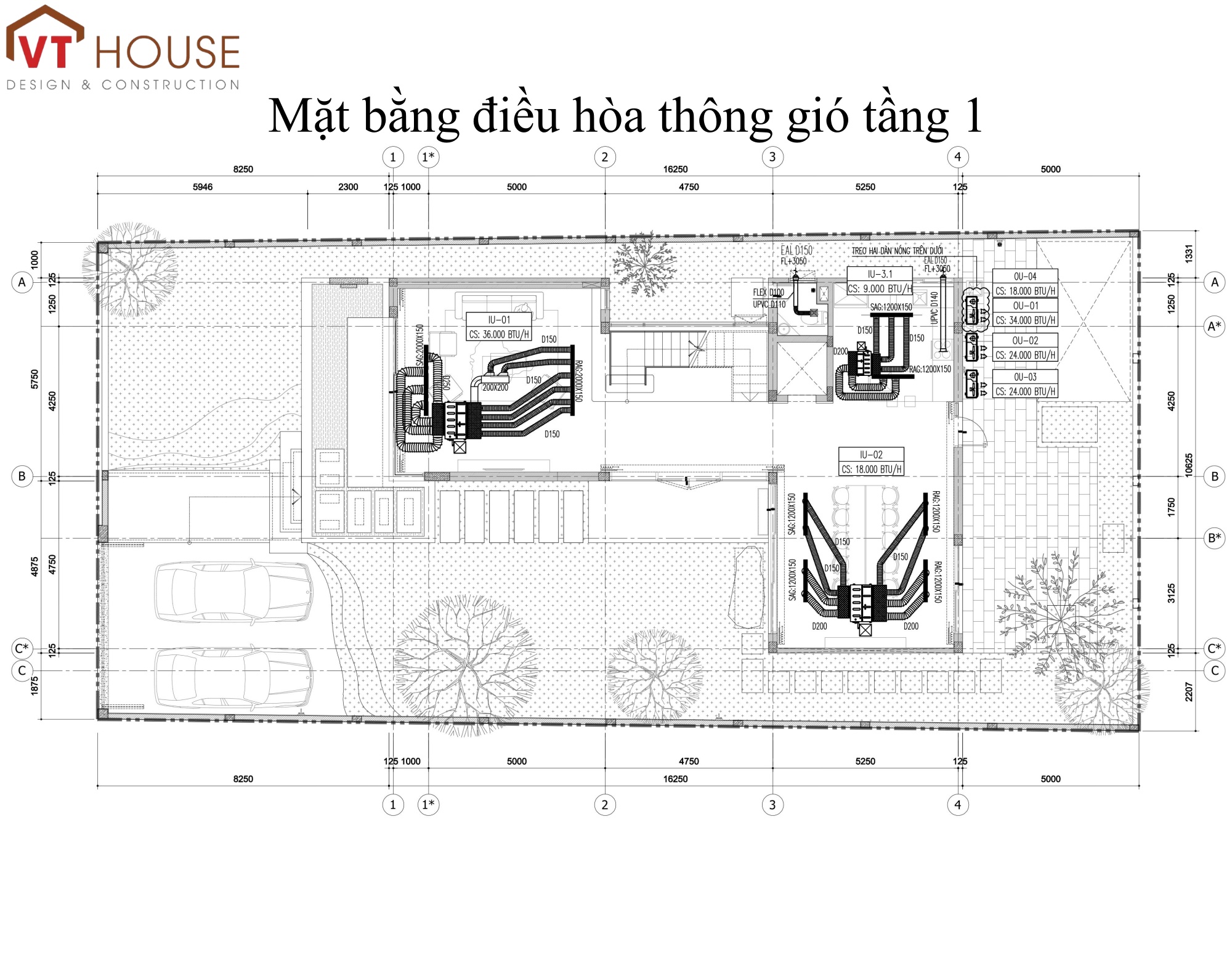

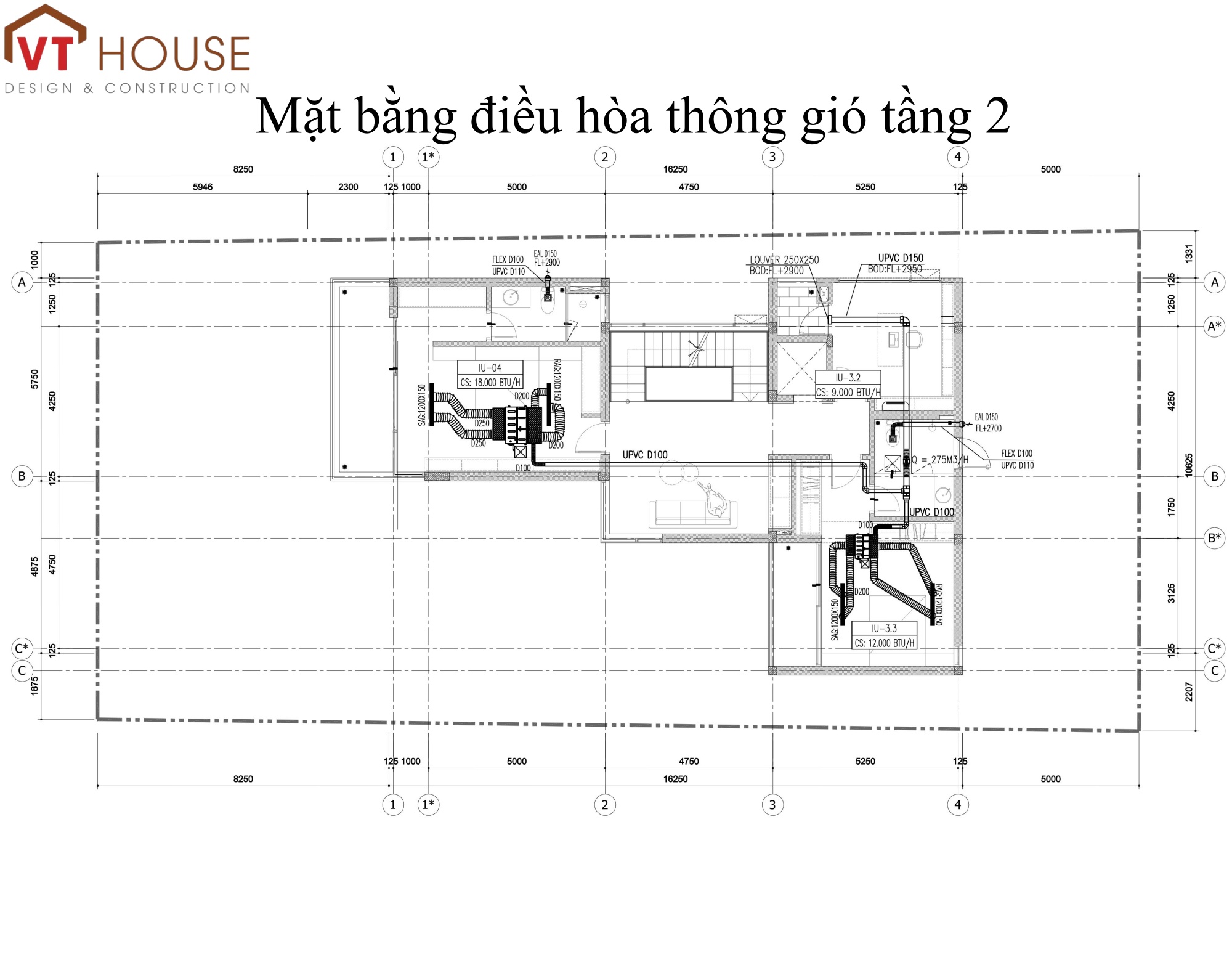

Bố trí dàn lạnh: Các dàn lạnh được bố trí khéo léo, thường là giấu trần nối ống gió hoặc âm trần cassette, chỉ để lộ miệng gió. Vị trí này được tính toán kỹ lưỡng để luồng gió lan tỏa đều khắp không gian, không gây cảm giác khó chịu. Sự sắp xếp hợp lý giúp hệ thống hòa hợp với thiết kế nội thất.
-

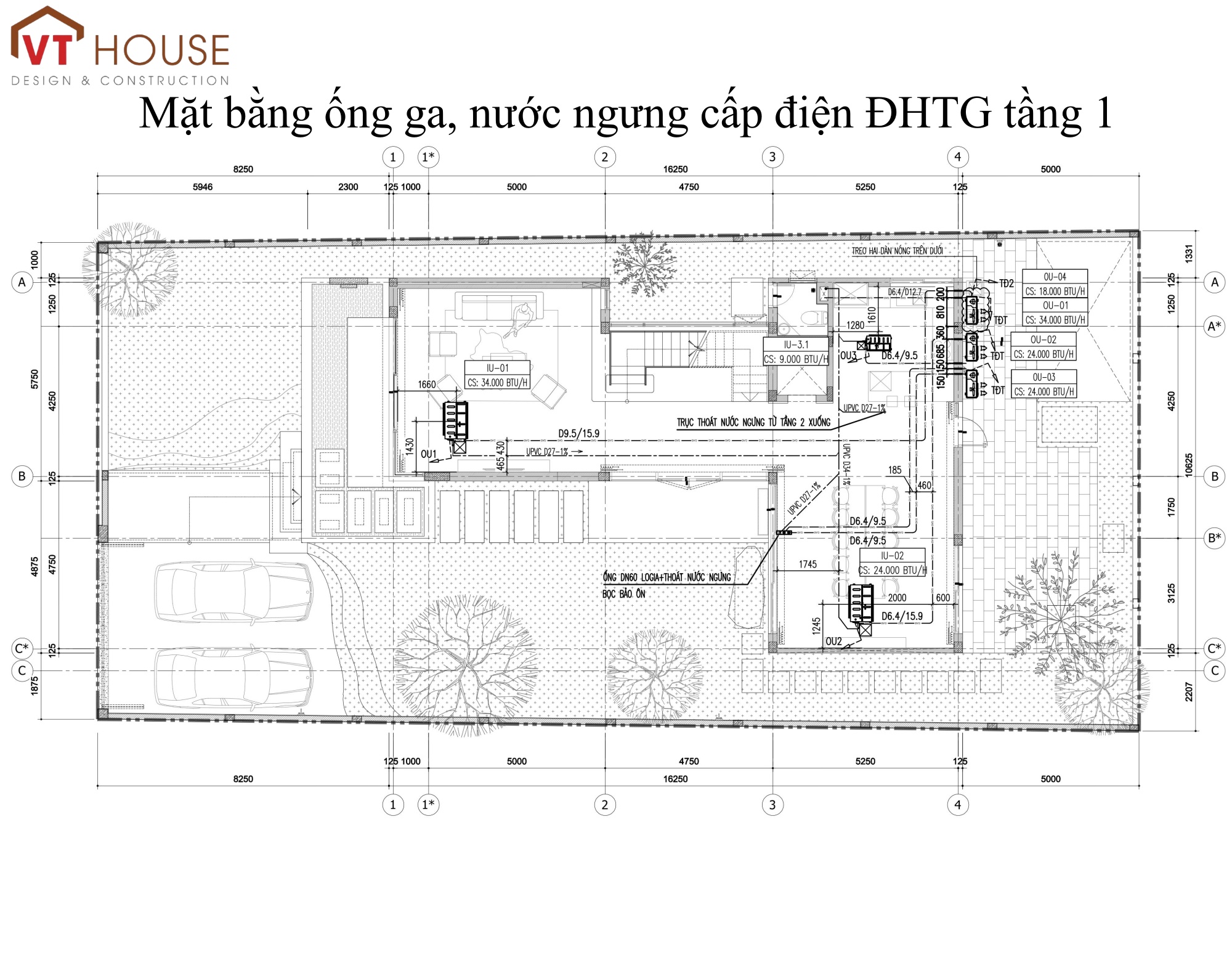

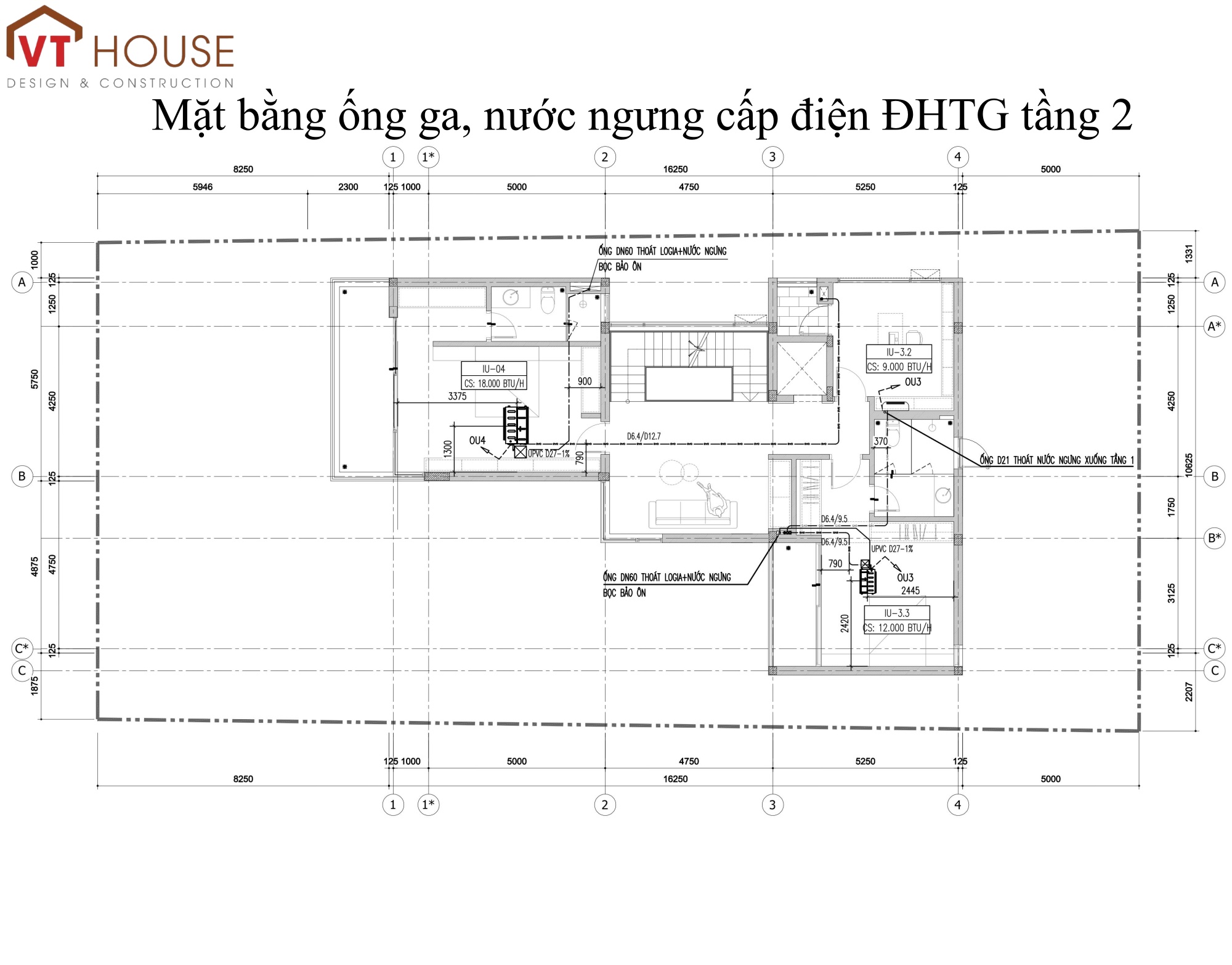

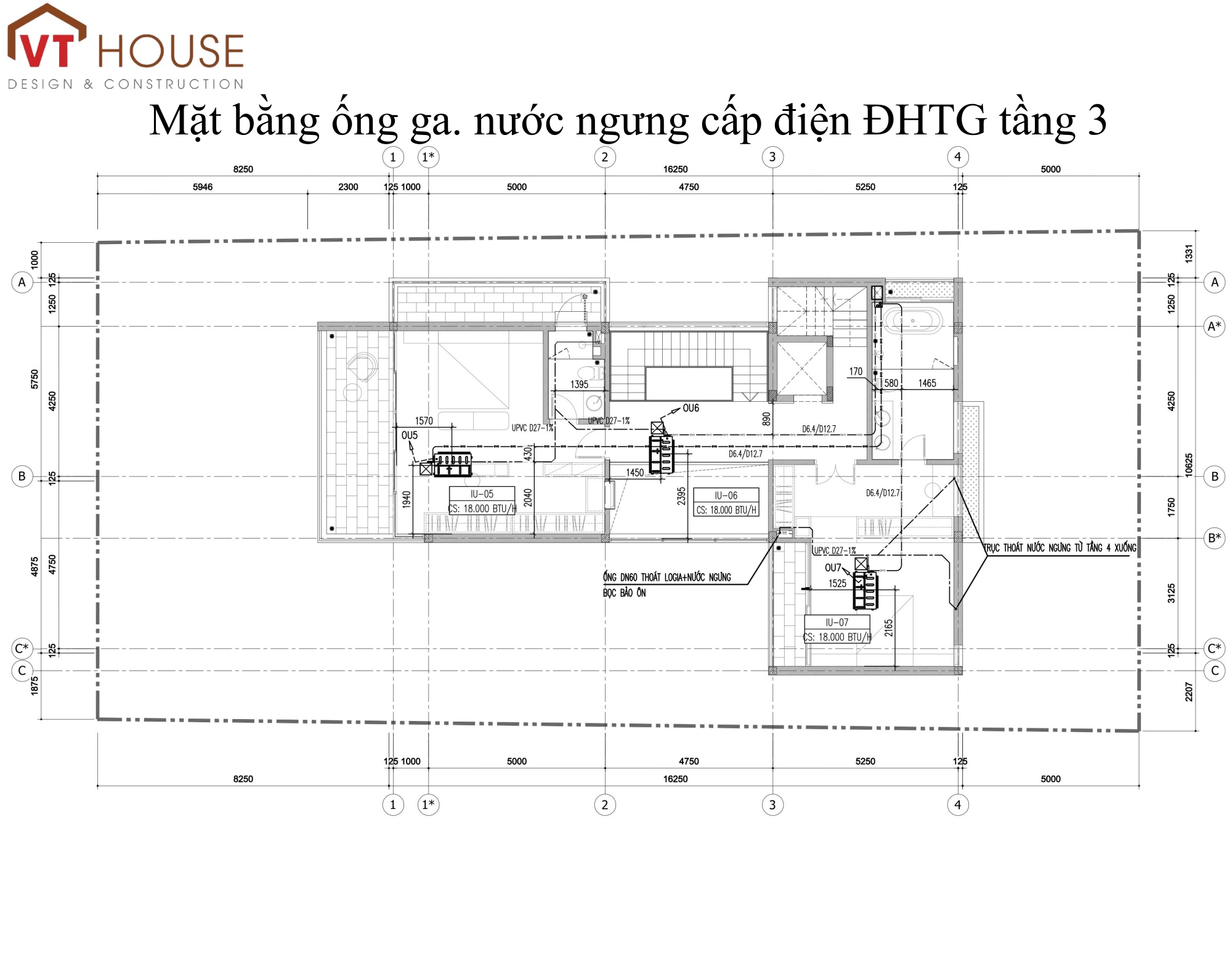

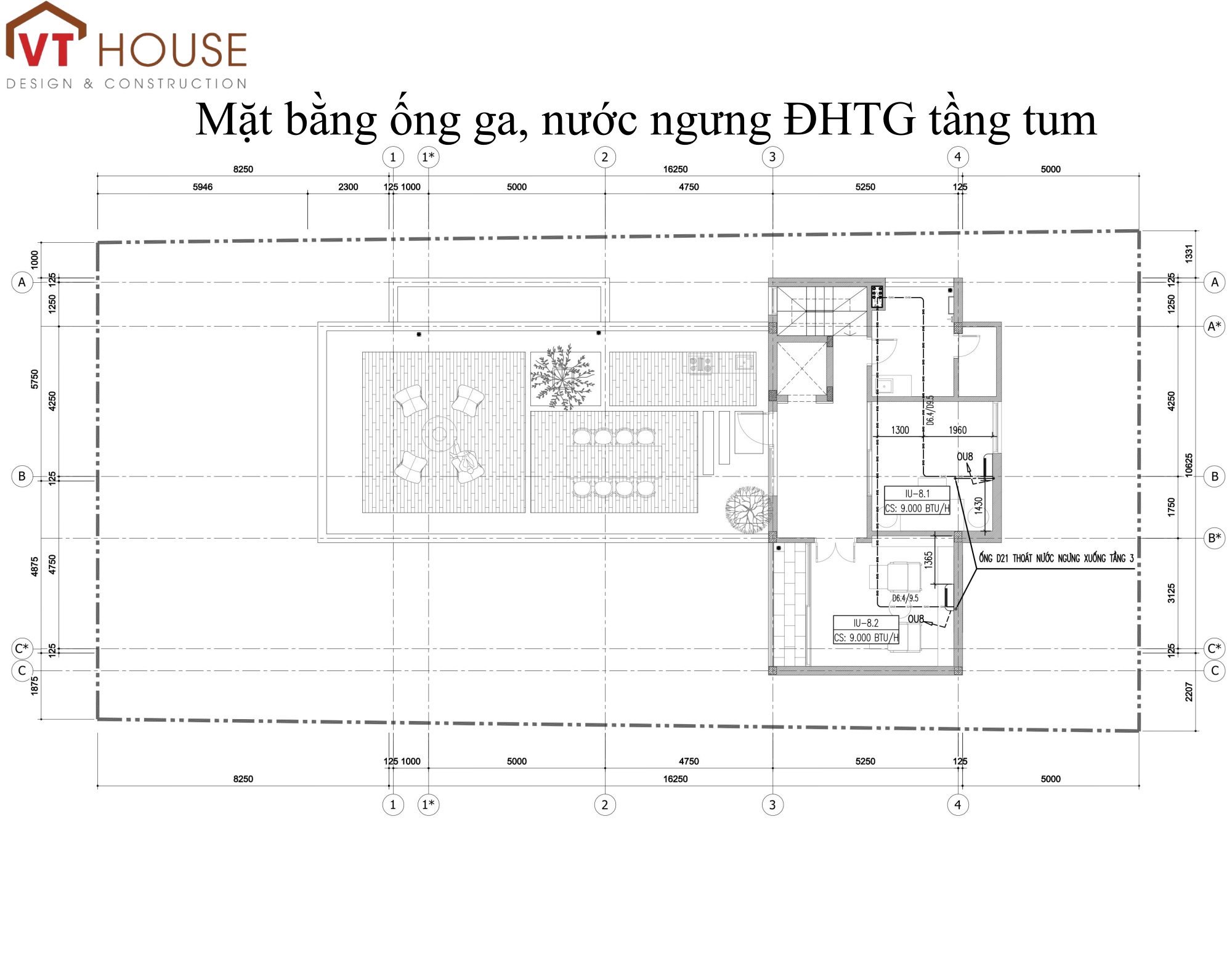

Mặt bằng ống ga và nước ngưng: Đường đi của hệ thống ống ga và nước ngưng được thể hiện trên mặt bằng, đi ngầm trong trần thạch cao. Điều này đảm bảo thẩm mỹ cho công trình. Các kỹ sư thiết kế phải tính toán cẩn thận để các đường ống này không bị giao cắt với các hệ thống kỹ thuật khác như điện, cấp thoát nước.
-
Miệng gió và các phụ kiện: Vị trí, kích thước và loại miệng gió (thổi, hồi) cũng được chỉ rõ trên bản vẽ. Các phụ kiện khác như van điều chỉnh lưu lượng gió (VAV), cảm biến nhiệt độ... cũng được đánh dấu để đảm bảo hệ thống hoạt động đúng theo thiết kế.
3. Tiêu Chuẩn Thiết Kế
Một bản vẽ thiết kế HVAC chuyên nghiệp như của VTHouse không chỉ đẹp về hình thức mà còn đảm bảo các tiêu chuẩn kỹ thuật khắt khe. Mỗi đường nét, ký hiệu đều tuân thủ các quy định của Việt Nam (TCVN) và các tiêu chuẩn quốc tế (ASHRAE, SMACNA).
-
Tính toán tải lạnh: Mỗi phòng đều được tính toán tải lạnh một cách khoa học để lựa chọn công suất dàn lạnh phù hợp, tránh lãng phí.
-
Đảm bảo lưu lượng gió: Hệ thống ống gió được thiết kế để đảm bảo lưu lượng gió đến từng miệng gió theo đúng yêu cầu, không gây ồn và đạt hiệu quả làm mát cao nhất.
-
An toàn: Hệ thống điện, ống ga và nước ngưng được thiết kế với các thiết bị bảo vệ và vật liệu chất lượng cao, đảm bảo an toàn tuyệt đối cho người sử dụng và công trình.
Việc sở hữu một bộ hồ sơ thiết kế MEPF chi tiết và chuẩn mực như vậy là yếu tố then chốt để đảm bảo công trình biệt thự được thi công đúng kỹ thuật, an toàn và bền vững theo thời gian.
