Chào mừng bạn đến với chuyên mục phân tích hồ sơ thiết kế MEPF từ VT House Design & Construction. Hôm nay, chúng tôi sẽ đi sâu vào chi tiết hệ thống Điện (Electrical) thuộc dự án Văn phòng Việt Úc tọa lạc tại phố Thành Thái, Cầu Giấy, Hà Nội – một công trình điển hình về ứng dụng giải pháp cơ điện thông minh và đạt chuẩn kỹ thuật cao.
1. Hệ Thống Chiếu Sáng
Thiết kế chiếu sáng không chỉ đơn thuần là lắp đặt bóng đèn mà còn phải đảm bảo môi trường làm việc lý tưởng, thân thiện với thị giác và tiết kiệm năng lượng.
-

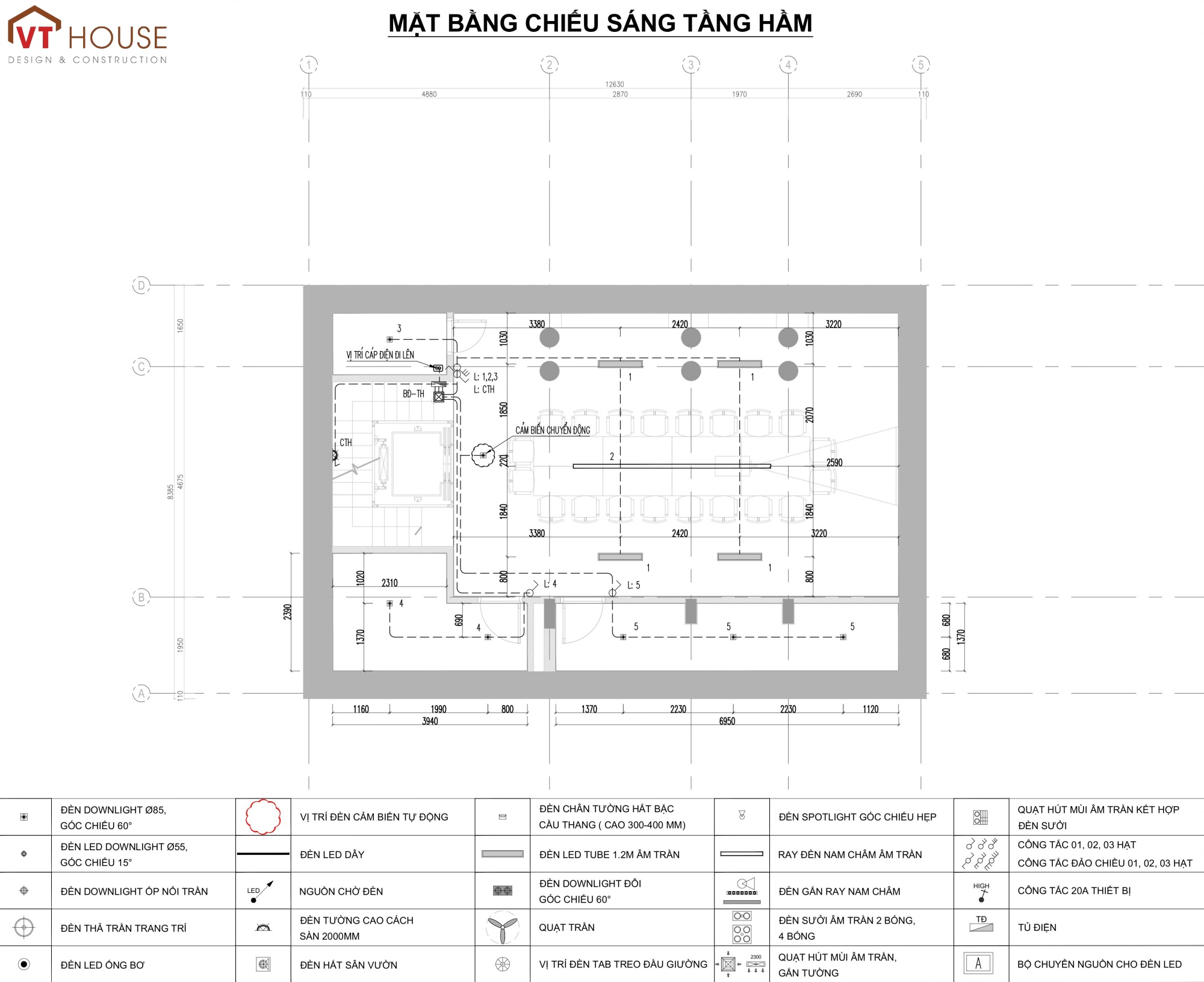

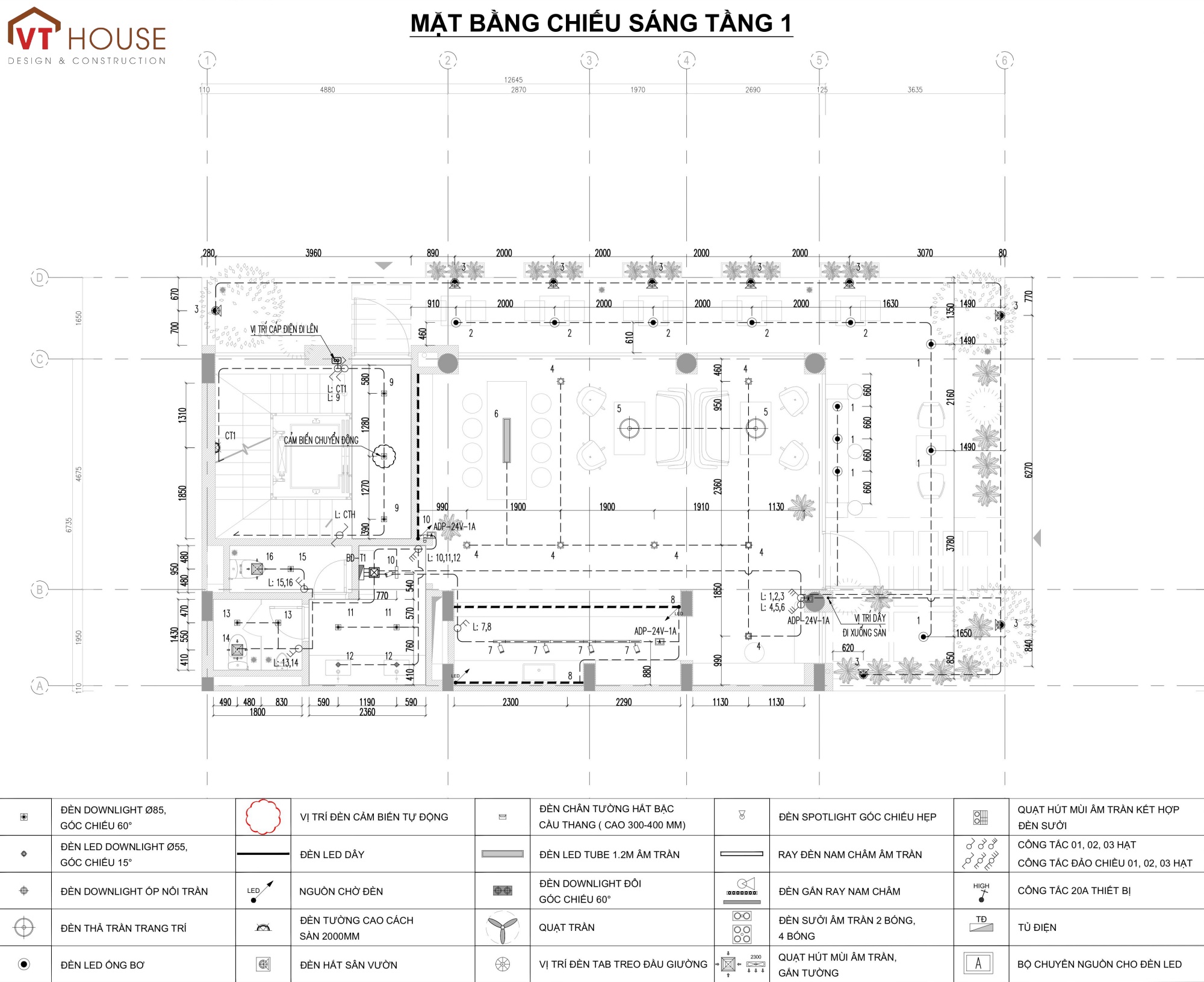

Tính toán chuẩn xác: Các bản vẽ (ví dụ: Mặt bằng chiếu sáng tầng hầm) thể hiện rõ việc bố trí các loại đèn khác nhau (Downlight, Đèn LED dây, Đèn ống LED tube, Spot-light) phù hợp với chức năng của từng khu vực (văn phòng, hành lang, khu vực kỹ thuật).
-
Đạt chuẩn: Cường độ chiếu sáng được tính toán theo tiêu chuẩn TCVN 7114-1:2008 (hoặc tương đương) về chiếu sáng nơi làm việc, đảm bảo độ rọi (Lux) cần thiết cho từng không gian, tránh gây chói lóa hay mỏi mắt cho nhân viên. Việc sử dụng đèn LED là giải pháp tối ưu hóa hiệu suất năng lượng.
2. Hệ Thống Cấp Điện
Hệ thống cấp điện là trái tim của mọi công trình, đảm bảo nguồn điện ổn định và an toàn cho tất cả thiết bị.
-

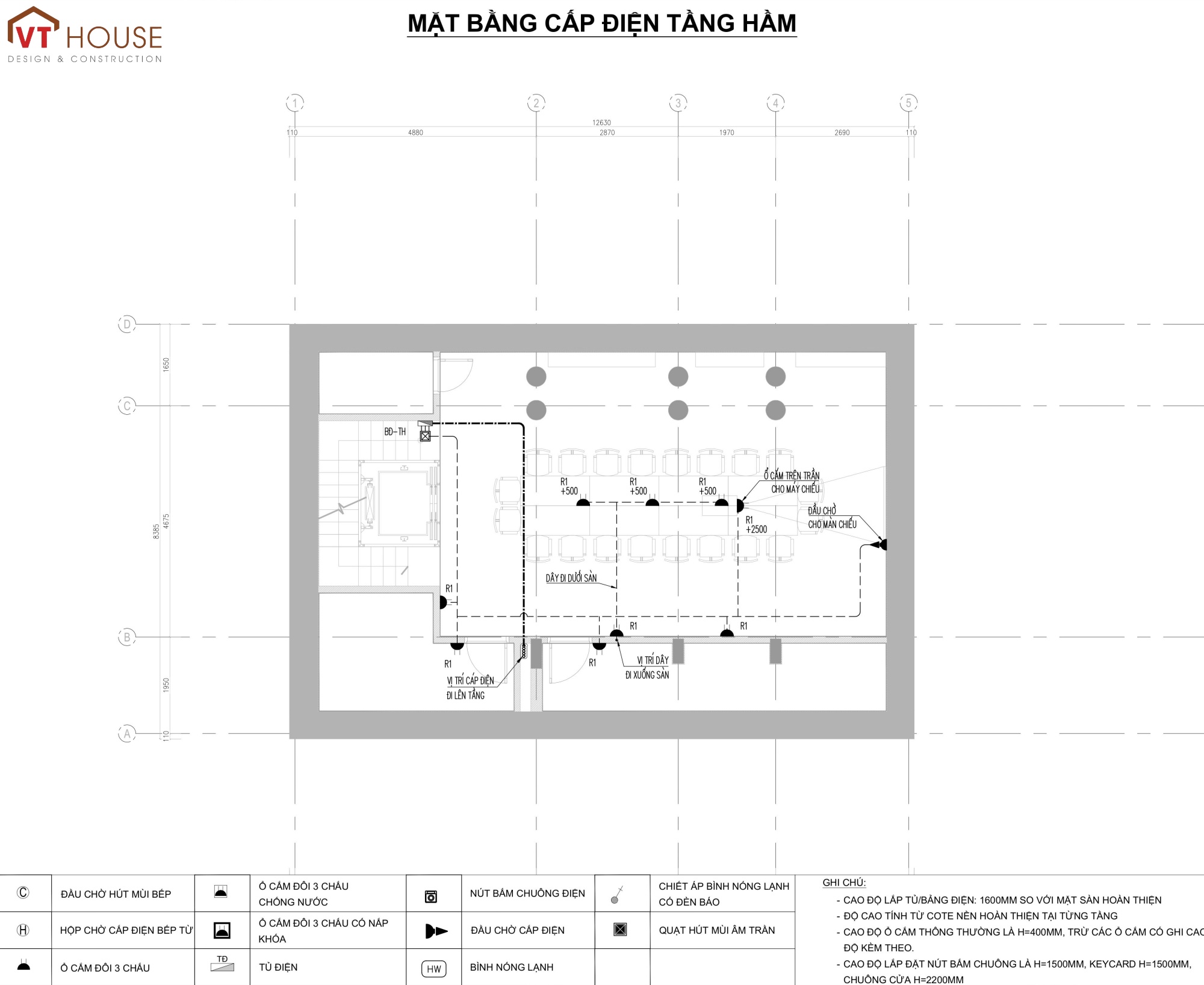

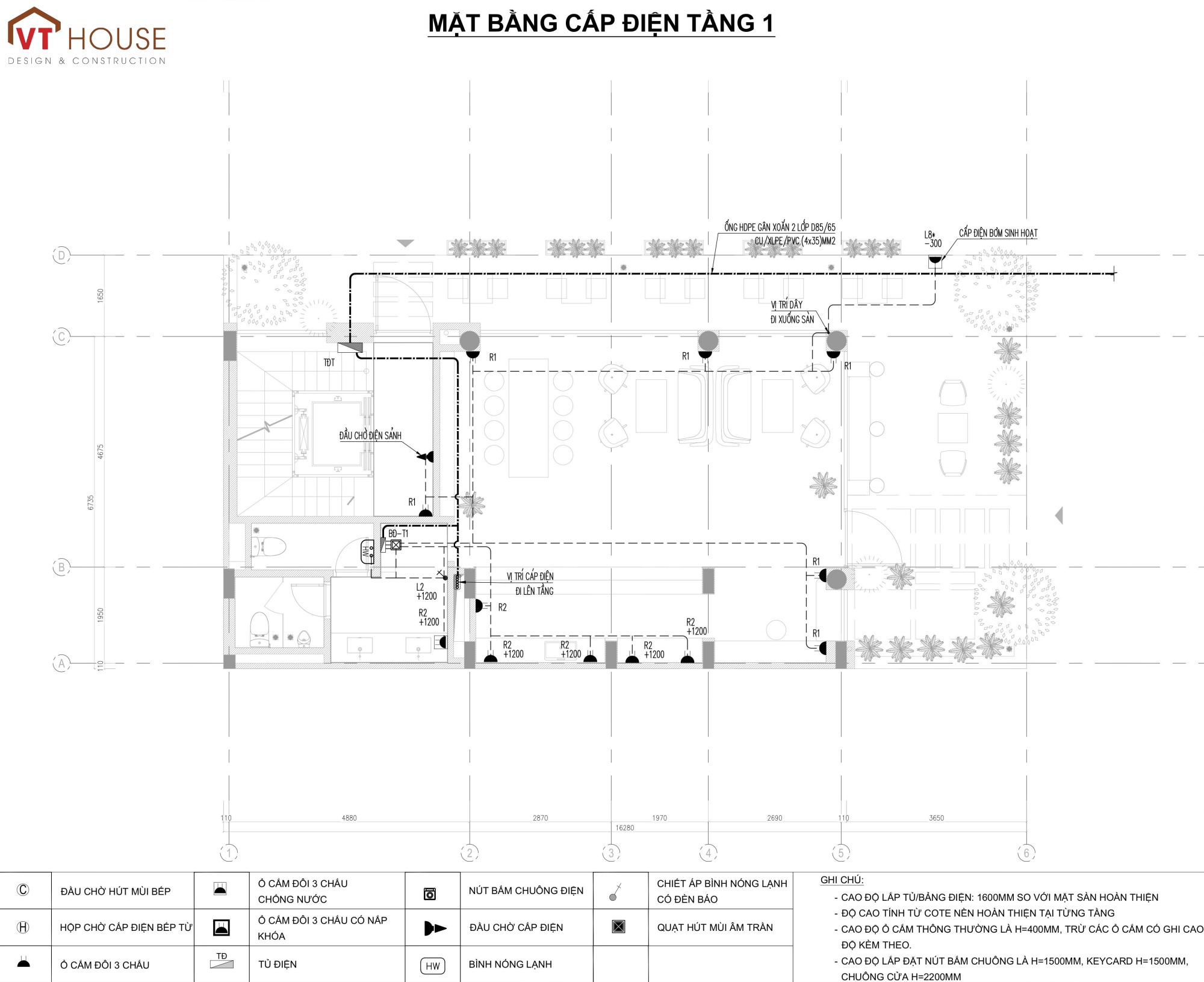

Bố trí khoa học: Các mặt bằng cấp điện (ví dụ: Mặt bằng cấp điện tầng hầm, tầng 1) cho thấy sự sắp xếp mạch điện, tủ điện (Tủ Điện), ổ cắm (thường ký hiệu Ổ Cắm hoặc O.C) và các thiết bị đặc thù (như Đầu chờ hút mùi bếp, Bình nóng lạnh).
-
Tiêu chuẩn an toàn: Thiết kế tuân thủ nghiêm ngặt các quy định về an toàn điện, đặc biệt là QCVN QTĐ-5:2009/BCT (Quy chuẩn kỹ thuật quốc gia về An toàn điện) và các tiêu chuẩn ngành liên quan.
-
Sử dụng Aptomat chống dòng rò (Chống sét bình nóng lạnh) để bảo vệ người dùng.
-

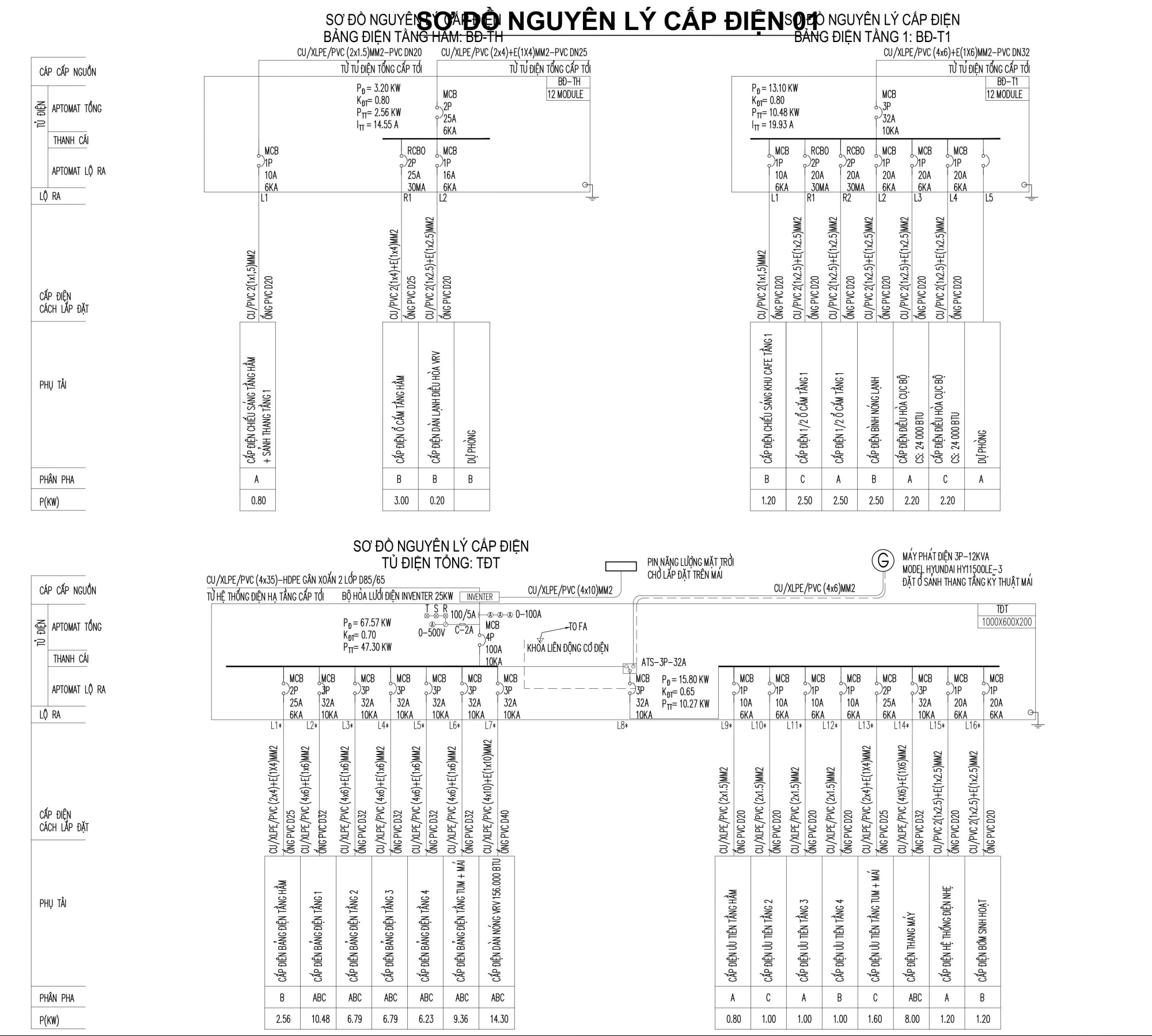

Đường dây dẫn điện được tính toán tiết diện dựa trên công suất phụ tải, đảm bảo không bị quá tải và sụt áp trong giới hạn cho phép.
-
Chiều cao lắp đặt ổ cắm được ghi chú rõ ràng (H=400mm hoặc H=1500mm cho các thiết bị đặc biệt) đảm bảo tính thẩm mỹ và tiện dụng.
-
3. Hệ Thống Điện Nhẹ
Trong môi trường văn phòng hiện đại, hệ thống điện nhẹ đóng vai trò kết nối thông tin, bảo mật và quản lý vận hành.
-

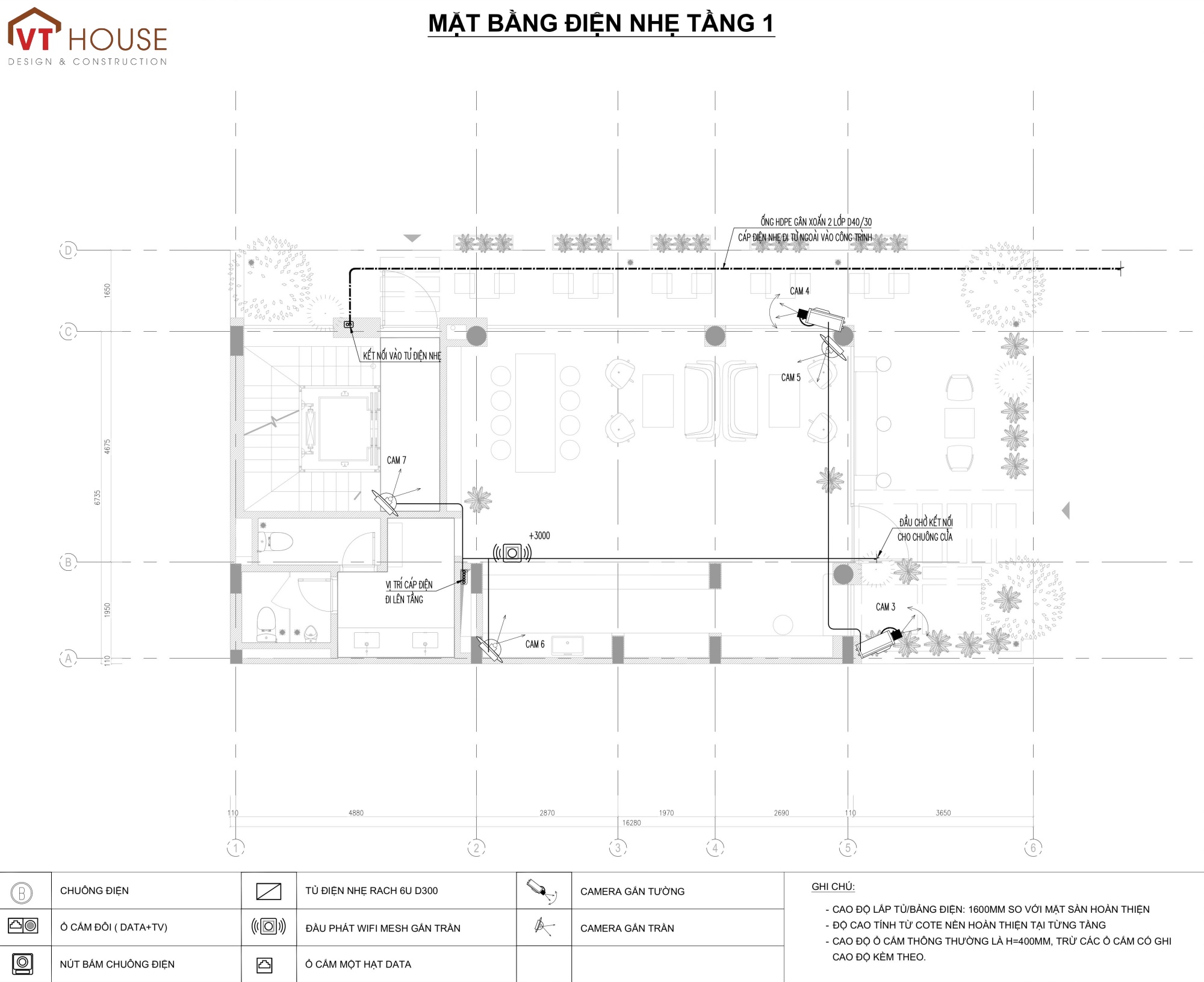

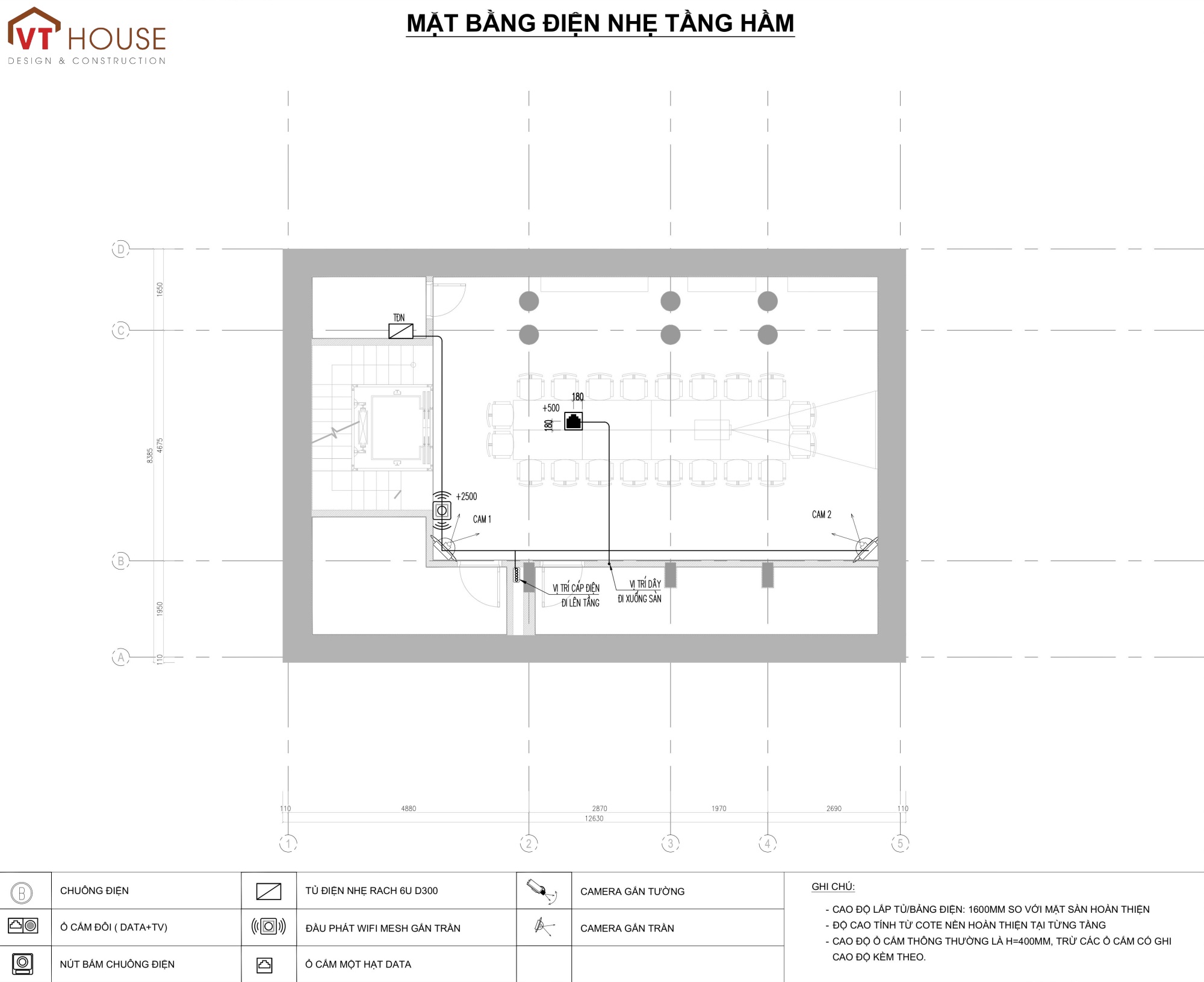

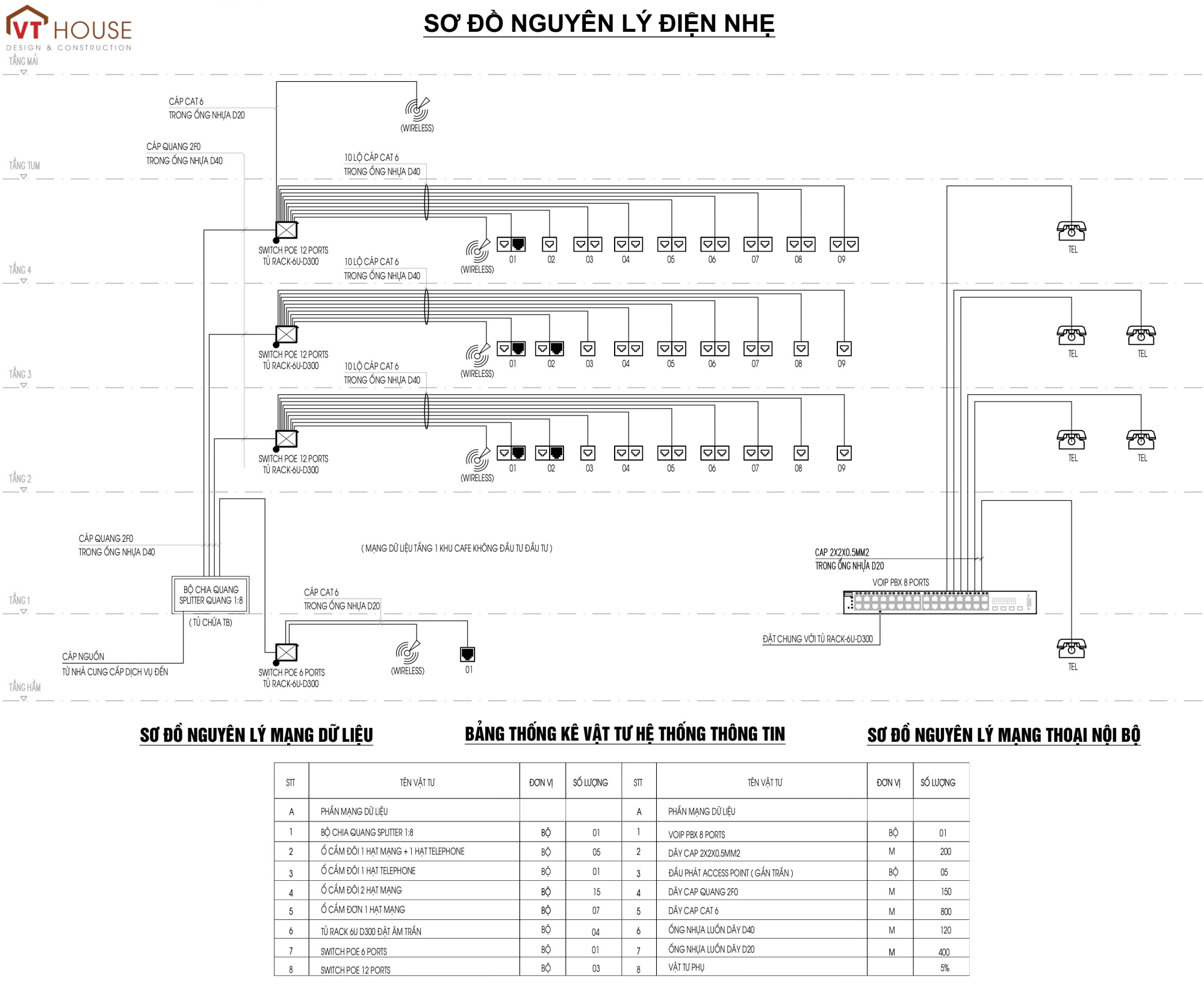

Giải pháp tích hợp: Sơ đồ nguyên lý điện nhẹ (ví dụ: Sơ đồ nguyên lý mạng dữ liệu, Sơ đồ nguyên lý mạng nội bộ) thể hiện việc tích hợp các hệ thống:
-
Hệ thống Mạng Dữ liệu (Data): Sử dụng cáp quang và cáp UTP (ví dụ: Cáp CAT 6) đi qua các Switch và Hub, kết nối đến các Ổ cắm mạng và Access Point (WiFi) để đảm bảo tốc độ truyền tải cao và ổn định.
-
Hệ thống Điện thoại (TEL): Cung cấp kết nối liên lạc nội bộ cần thiết.
-
-
Đảm bảo kết nối: Thiết kế đáp ứng nhu cầu sử dụng công nghệ cao của văn phòng, với việc phân bổ Access Point hợp lý để phủ sóng Wi-Fi liền mạch.
4. Hệ Thống Chống Sét và Tiếp Địa
Đây là các hệ thống tối quan trọng nhằm bảo vệ công trình và con người khỏi rủi ro do sét đánh và sự cố điện.
-
Tiếp địa an toàn: Mặt bằng cọc tiếp địa tầng 1 chỉ ra vị trí và phương pháp lắp đặt các cọc tiếp địa (Cọc tiếp địa D25), kết nối bằng cáp hoặc thanh đồng. Điện trở tiếp đất được kiểm soát chặt chẽ (thường $\le 4 \Omega$) theo tiêu chuẩn TCVN 9385:2012 (Bảo vệ công trình chống sét) để đảm bảo thoát dòng sét hiệu quả.
-
Chống sét hiện đại: Mặt bằng chống sét tầng mái thể hiện giải pháp chống sét trực tiếp, có thể là kim thu sét hiện đại (Kim thu sét lingo) với bán kính bảo vệ đã được tính toán, đảm bảo toàn bộ khu vực mái được che chắn an toàn.
Kết Luận
Hồ sơ thiết kế hệ thống Điện cho Văn phòng Việt Úc do VT House Design & Construction thực hiện không chỉ đáp ứng đầy đủ các yêu cầu về công năng sử dụng mà còn tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật hiện hành của Việt Nam và quốc tế. Từ chiếu sáng hiệu quả, cấp điện an toàn, đến điện nhẹ thông minh và chống sét tuyệt đối, mọi yếu tố đều được tính toán chi tiết để mang lại một không trình chất lượng cao và bền vững.
