Bạn đang tìm kiếm giải pháp thiết kế hệ thống điện MEPF (Cơ Điện Nước & Phòng cháy chữa cháy) tối ưu cho văn phòng? VT-House Design & Construction tự hào mang đến các giải pháp thiết kế điện chuyên nghiệp, đáp ứng mọi tiêu chuẩn kỹ thuật và mang lại hiệu quả vượt trội. Bài viết này sẽ đi sâu vào các hạng mục quan trọng trong hồ sơ điện của một dự án văn phòng, giúp bạn hiểu rõ hơn về quy trình và chất lượng dịch vụ của chúng tôi.

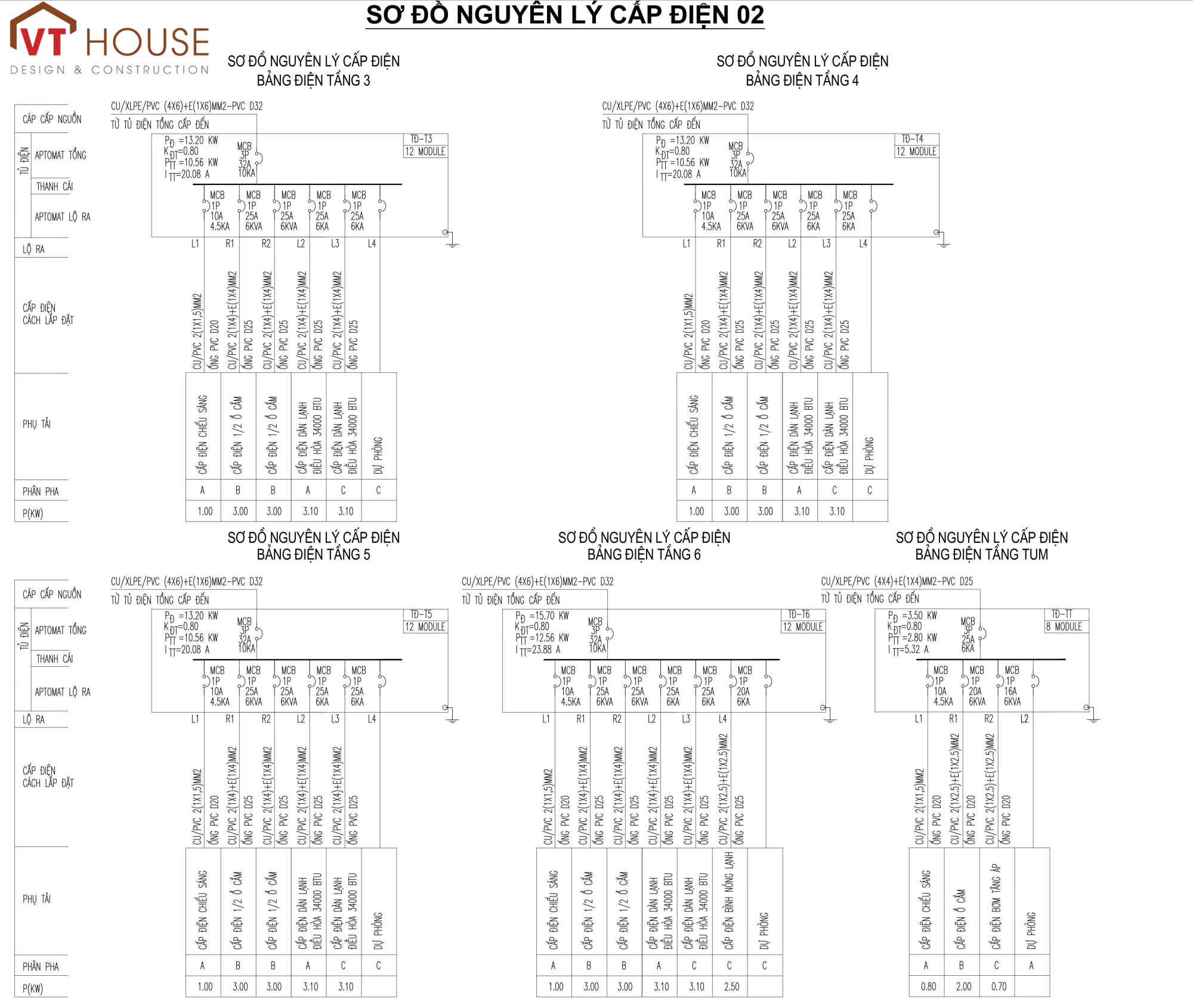

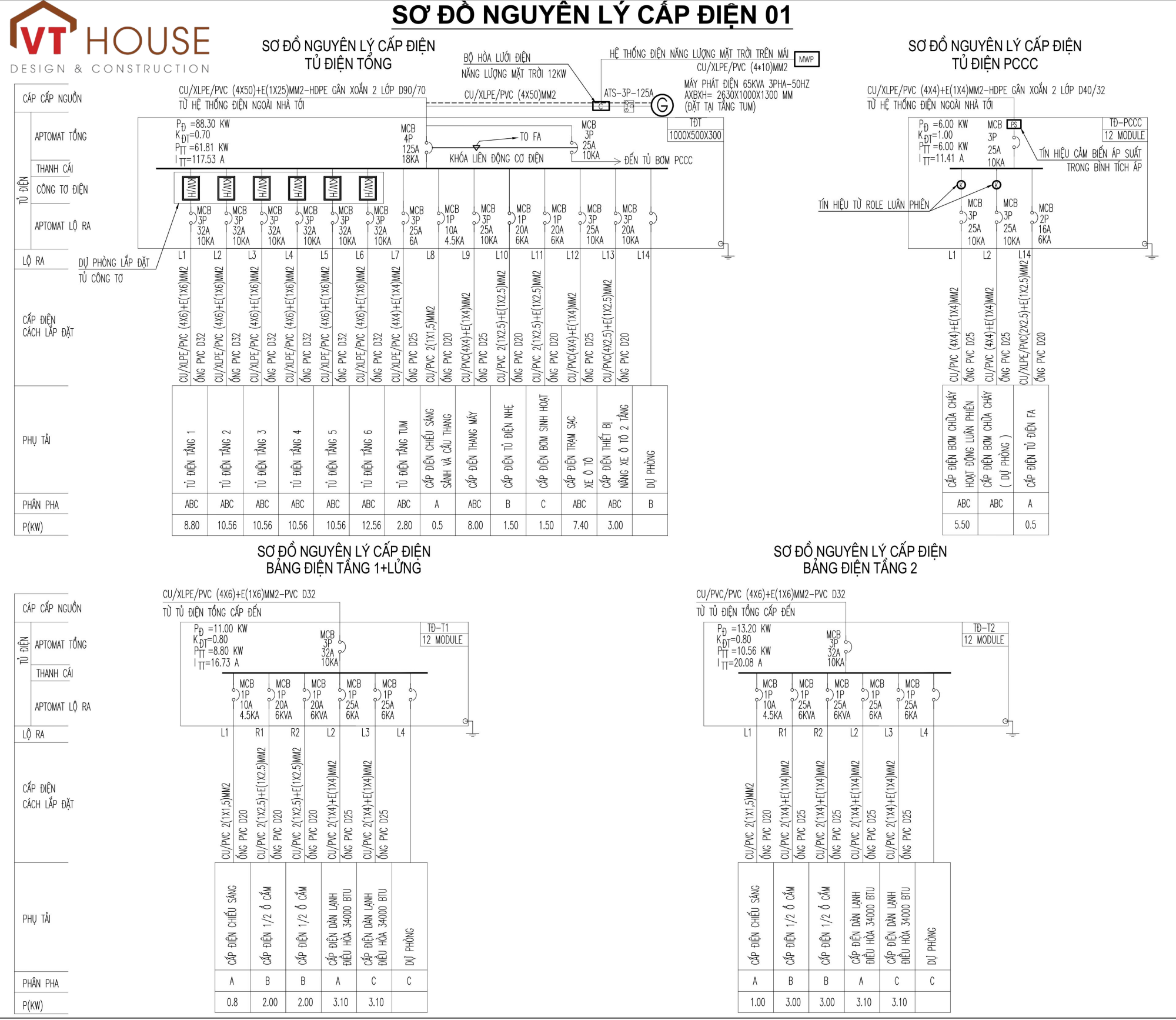

Sơ Đồ Nguyên Lý Cấp Điện: Nền Tảng Vững Chắc
Sơ đồ nguyên lý cấp điện là xương sống của mọi hệ thống điện trong dự án văn phòng. Chúng tôi thiết kế sơ đồ này một cách chi tiết, thể hiện rõ ràng đường đi của dòng điện từ nguồn cung cấp chính đến từng tải tiêu thụ. Mục tiêu là đảm bảo việc phân phối điện được tối ưu, cân bằng tải, và dễ dàng cho việc vận hành, bảo trì.
-
Tiêu chuẩn áp dụng: Tuân thủ các tiêu chuẩn quốc gia về điện (TCVN), quy định an toàn điện, và các tiêu chuẩn quốc tế như IEC (International Electrotechnical Commission) nếu cần.
-
Yêu cầu thiết kế:
-
Tính toán công suất tiêu thụ chính xác cho từng khu vực, thiết bị.
-
Lựa chọn tiết diện dây dẫn, aptomat (MCB/MCCB) phù hợp với dòng định mức và dòng cắt ngắn mạch.
-
Đảm bảo tính chọn lọc (selectivity) của hệ thống bảo vệ, giúp khoanh vùng sự cố và giảm thiểu ảnh hưởng đến toàn bộ hệ thống.
-
Dự phòng cho khả năng mở rộng trong tương lai.
-

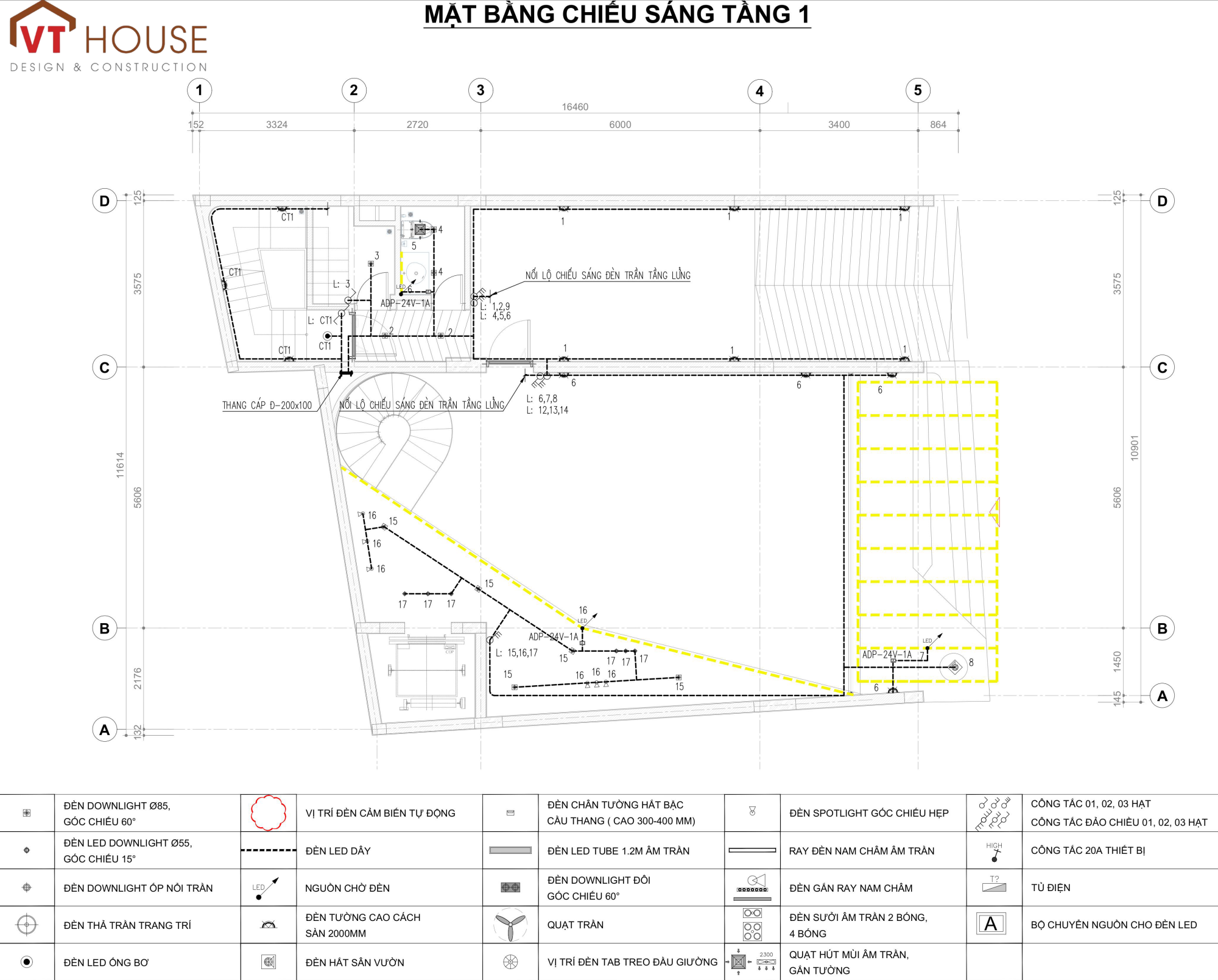

Mặt Bằng Chiếu Sáng: Tối Ưu Hiệu Suất & Thẩm Mỹ
Một hệ thống chiếu sáng được thiết kế tốt không chỉ cung cấp đủ ánh sáng mà còn tạo ra môi trường làm việc thoải mái, tăng năng suất và tiết kiệm năng lượng. Đối với dự án văn phòng, chúng tôi chú trọng đến sự kết hợp giữa ánh sáng tự nhiên và nhân tạo, sử dụng các loại đèn có hiệu suất cao, tuổi thọ dài và thân thiện với môi trường.
-
Tiêu chuẩn áp dụng: Các tiêu chuẩn về độ rọi chiếu sáng (lux) cho từng khu vực chức năng (khu vực làm việc chung, phòng họp, hành lang, khu vực lễ tân) theo TCVN 7114-1:2008 về Chiếu sáng nơi làm việc.
-
Yêu cầu thiết kế:
-
Phân bố ánh sáng đều, tránh chói lóa và bóng đổ.
-
Sử dụng các giải pháp chiếu sáng thông minh (cảm biến chuyển động, cảm biến ánh sáng) để tối ưu hóa việc sử dụng năng lượng.
-
Lựa chọn nhiệt độ màu phù hợp để tạo không gian làm việc hiệu quả và dễ chịu.
-
Bố trí công tắc, ổ cắm thuận tiện cho người sử dụng.
-

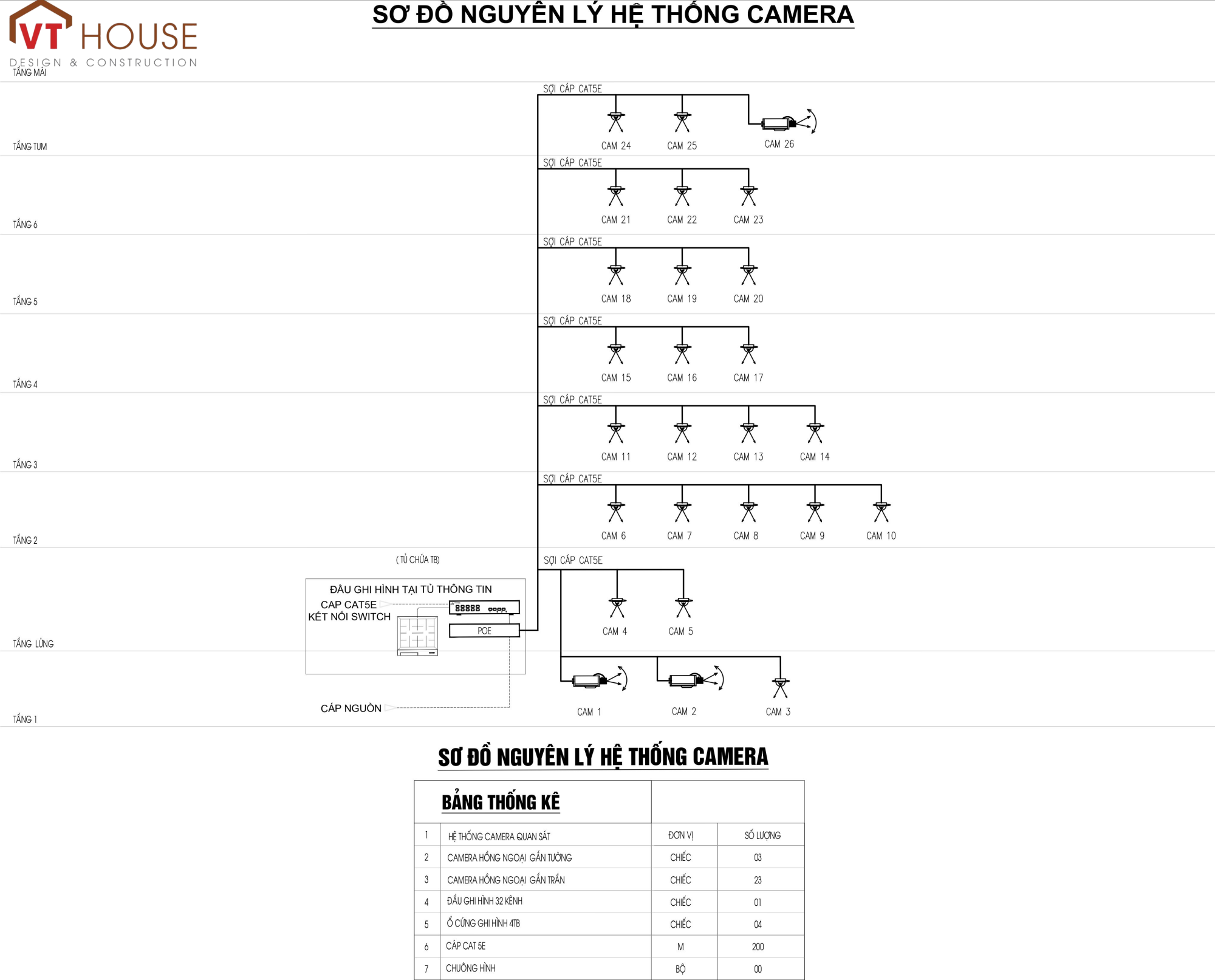

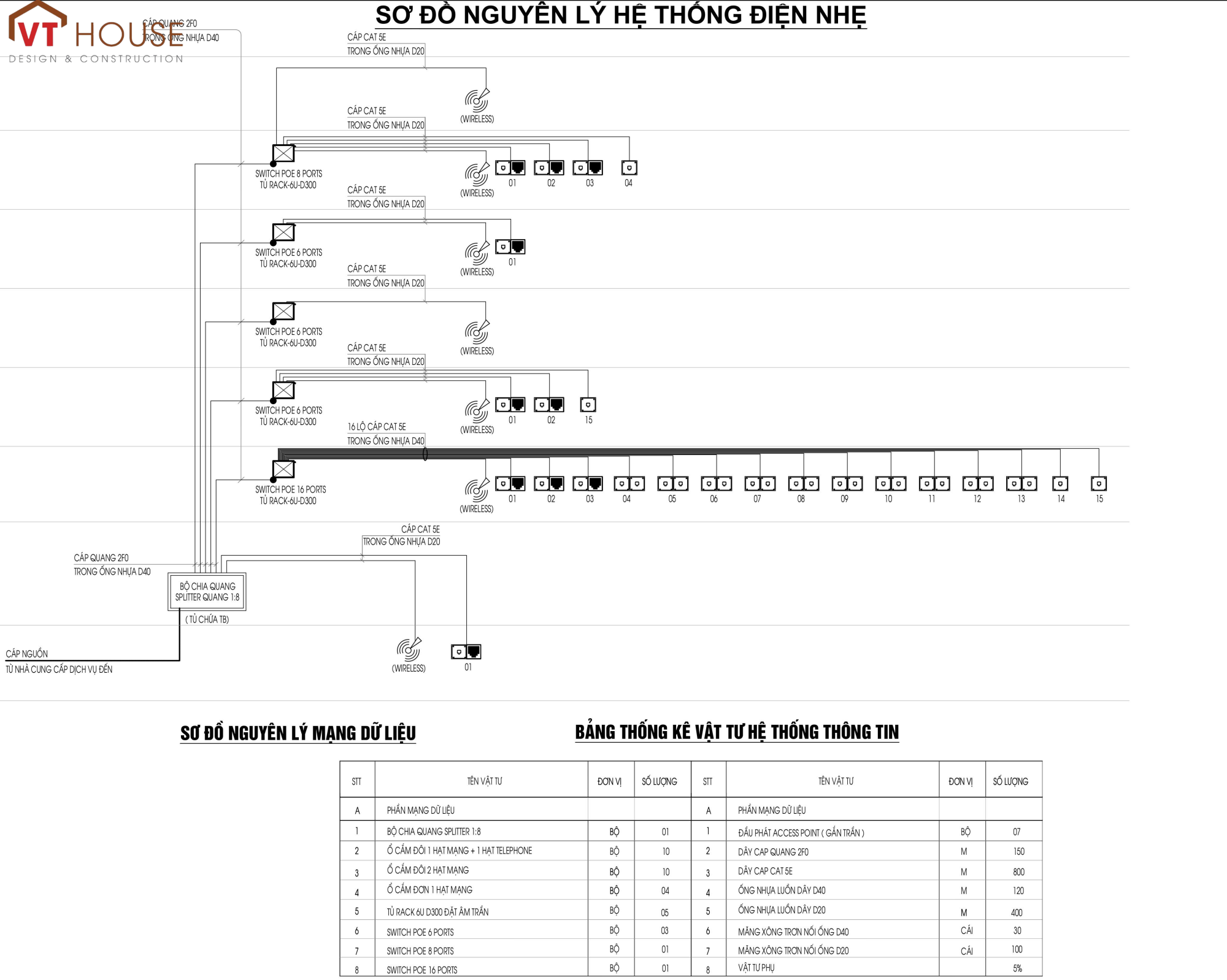

Mặt Bằng Hệ Thống Điện Nhẹ: Kết Nối Thông Minh
Hệ thống điện nhẹ bao gồm mạng dữ liệu, điện thoại, camera giám sát, hệ thống âm thanh, kiểm soát ra vào... Đây là các yếu tố không thể thiếu trong một văn phòng hiện đại, giúp tăng cường khả năng kết nối, an ninh và quản lý.
-
Tiêu chuẩn áp dụng: Các tiêu chuẩn về cáp mạng (CAT6, cáp quang), hệ thống camera (IP), hệ thống báo cháy (TCVN 5738:2001),…
-
Yêu cầu thiết kế:
-
Đảm bảo tốc độ truyền tải dữ liệu ổn định và bảo mật.
-
Bố trí các điểm truy cập mạng (AP), ổ cắm mạng (RJ45) hợp lý, dễ tiếp cận.
-
Hệ thống camera giám sát được đặt ở các vị trí chiến lược, đảm bảo bao quát toàn bộ khu vực cần giám sát.
-
Khả năng tích hợp và mở rộng dễ dàng với các hệ thống khác.
-

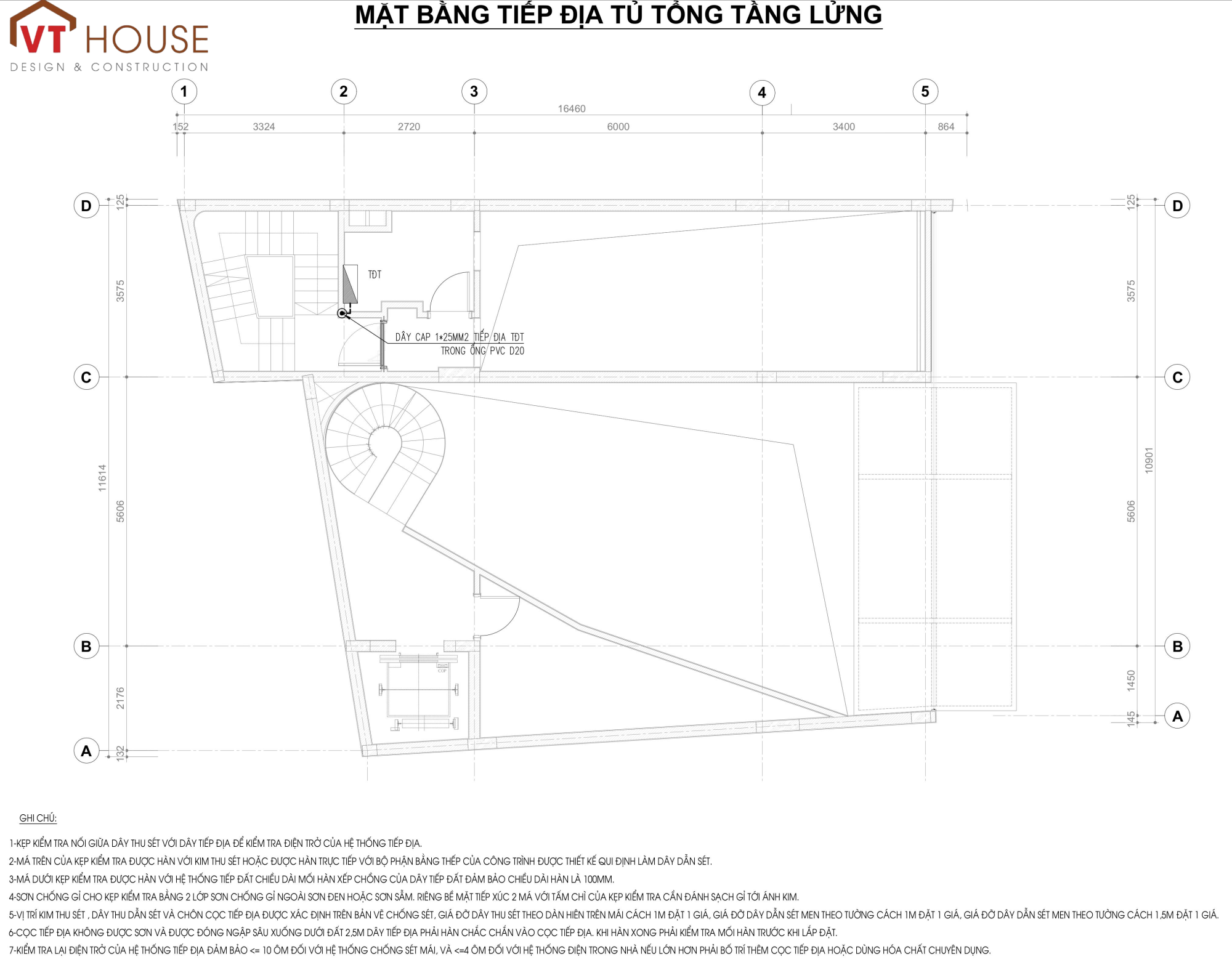

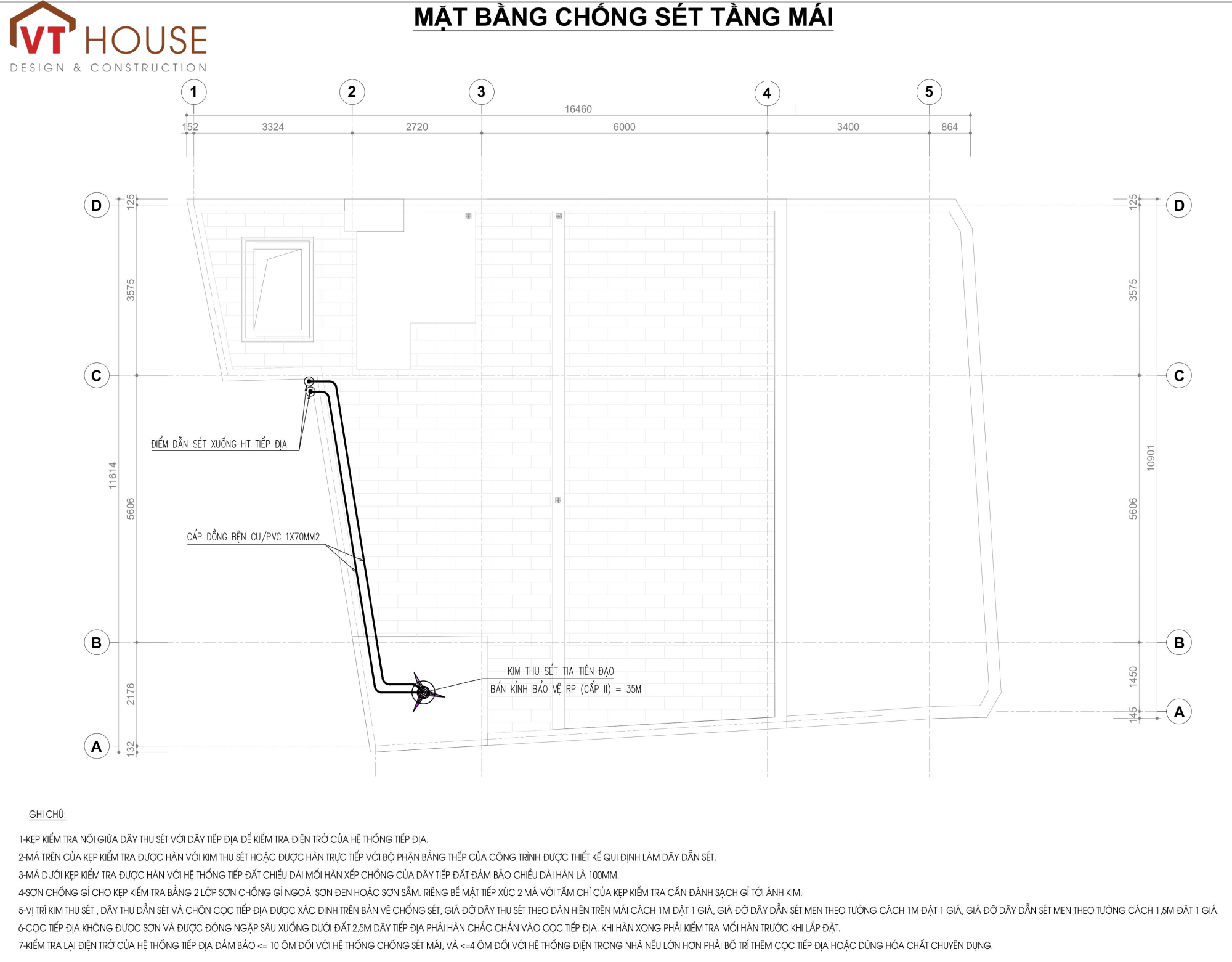

Mặt Bằng Chống Sét – Tiếp Địa: An Toàn Tuyệt Đối
Hệ thống chống sét và tiếp địa là cực kỳ quan trọng để bảo vệ tòa nhà, thiết bị và con người khỏi các nguy cơ do sét đánh và dòng điện rò. Chúng tôi thiết kế hệ thống này theo các tiêu chuẩn nghiêm ngặt nhất, đảm bảo khả năng thu sét, dẫn sét và phân tán năng lượng sét một cách an toàn vào lòng đất.
-
Tiêu chuẩn áp dụng: TCVN 9385:2012 về Bảo vệ công trình chống sét, TCVN 4756:1989 về Nối đất các thiết bị điện.
-
Yêu cầu thiết kế:
-
Xác định cấp bảo vệ chống sét phù hợp với loại hình công trình và mức độ rủi ro.
-
Lựa chọn phương pháp thu sét (kim thu sét, dây chống sét) và bố trí phù hợp với kiến trúc công trình.
-
Thiết kế hệ thống tiếp địa với điện trở suất đất đạt yêu cầu, đảm bảo an toàn cho người và thiết bị.
-
Kết nối đẳng thế cho toàn bộ hệ thống kim loại trong công trình.
-
Tất cả các hồ sơ thiết kế điện của VT-House Design & Construction đều được thực hiện bởi đội ngũ kỹ sư giàu kinh nghiệm, tuân thủ chặt chẽ các quy định, tiêu chuẩn hiện hành và áp dụng công nghệ thiết kế tiên tiến. Chúng tôi cam kết mang đến những giải pháp tối ưu, đảm bảo an toàn, hiệu quả và bền vững cho mọi dự án văn phòng của bạn.
