Tại VTHouse Design & Construction, chúng tôi tin rằng một công trình chất lượng không chỉ đẹp về kiến trúc mà còn phải an toàn và hiệu quả trong từng chi tiết kỹ thuật. Dự án Moc Coffee tại thành phố Vinh, Nghệ An là minh chứng rõ nét cho sự tỉ mỉ và chuyên nghiệp trong lĩnh vực thiết kế MEPF của chúng tôi. Dưới đây là những điểm nổi bật trong hồ sơ điện của dự án.
1. Sơ Đồ Nguyên Lý Cấp Điện & Mạng Lưới Dữ Liệu
-

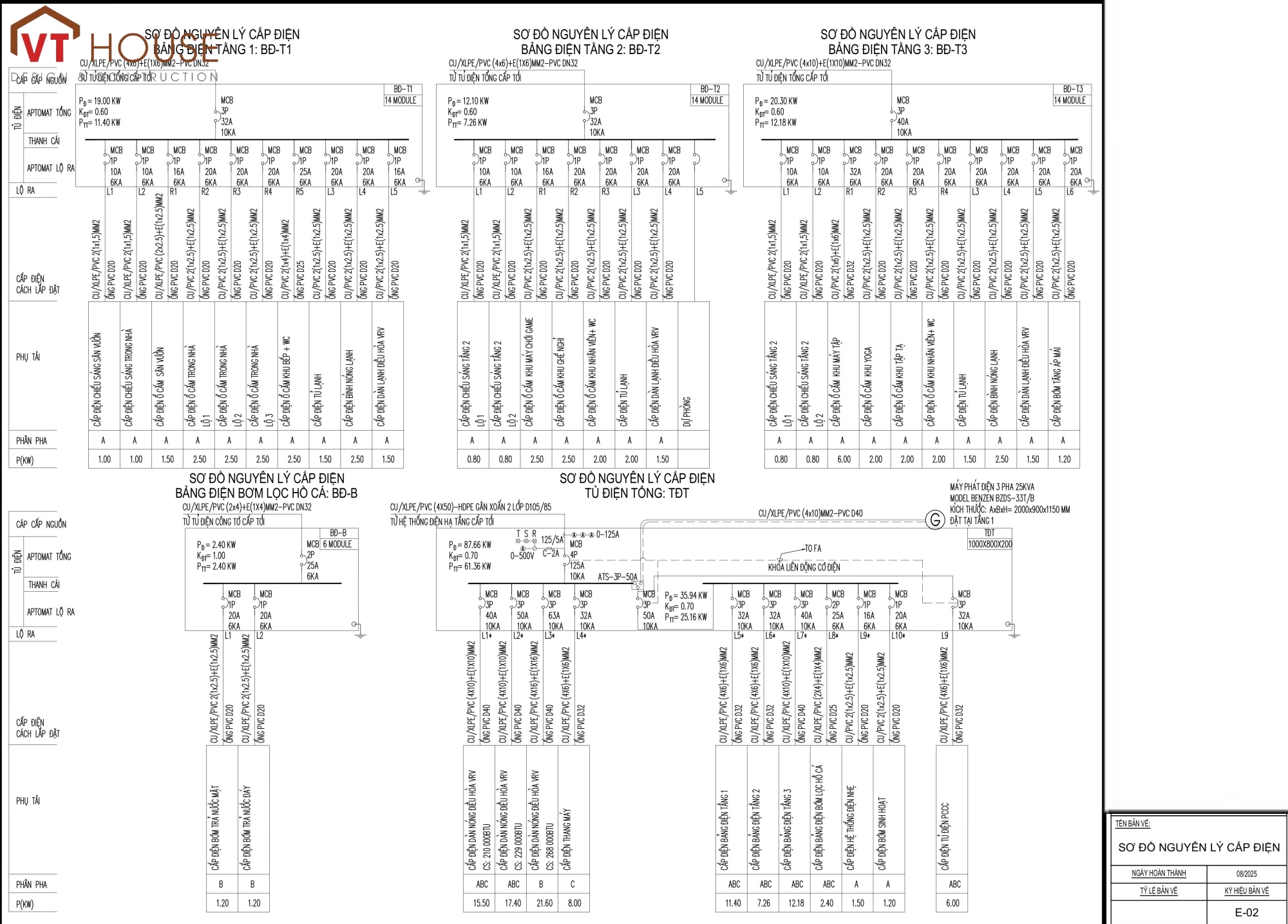

Sơ đồ nguyên lý cấp điện: Mỗi bảng phân phối điện (BD-T1, BD-T2,...) đều có sơ đồ riêng, thể hiện rõ đường đi của dây dẫn từ nguồn cấp chính đến từng aptomat nhánh. Điều này giúp dễ dàng quản lý, kiểm soát và bảo trì hệ thống điện, đảm bảo không có tình trạng quá tải hoặc sự cố bất ngờ.
-

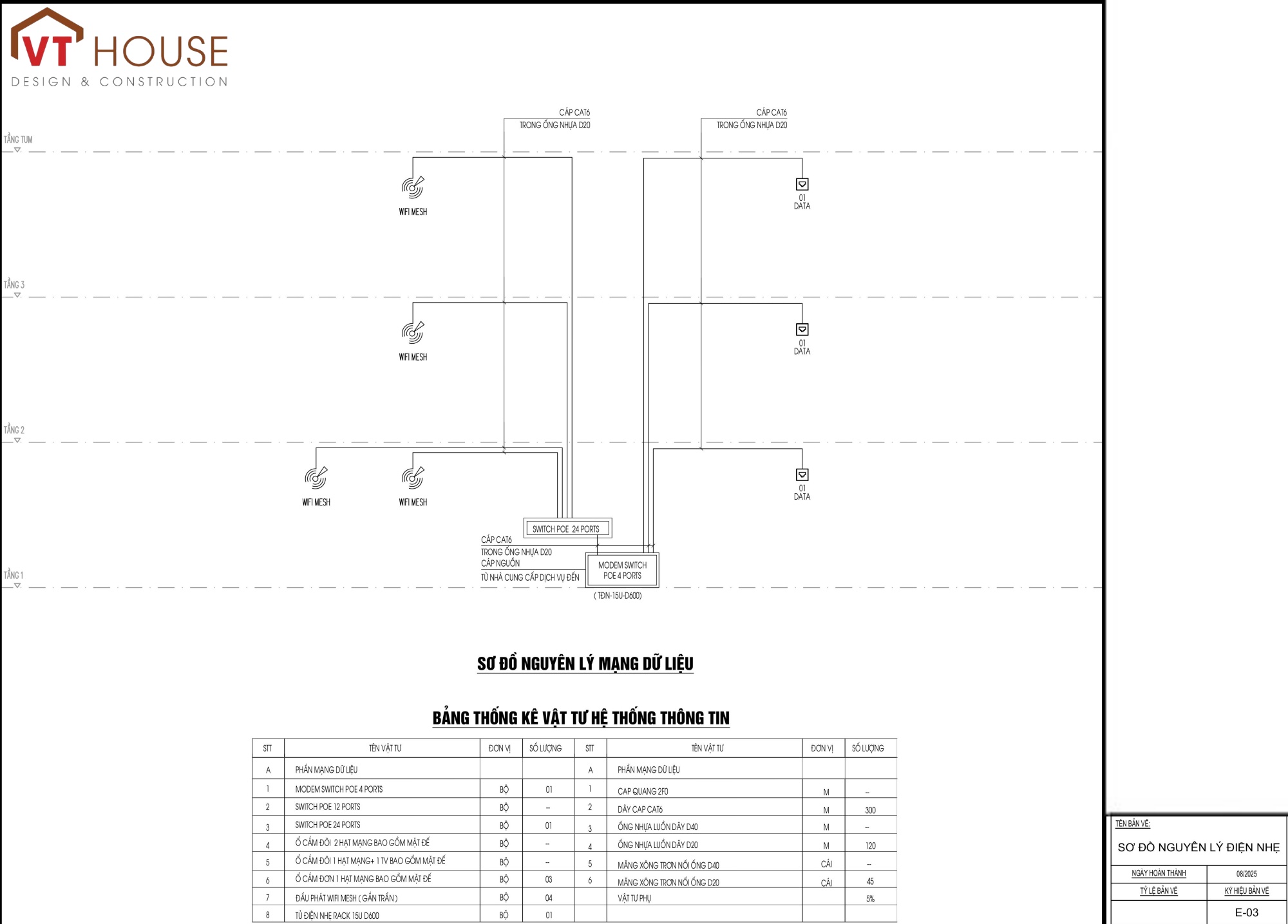

Sơ đồ nguyên lý mạng dữ liệu: Hệ thống mạng được thiết kế gọn gàng, kết nối các switch 24 ports đến từng điểm truy cập (Access Point). Sơ đồ này đảm bảo tốc độ truyền dữ liệu ổn định và phủ sóng Wi-Fi rộng khắp, mang đến trải nghiệm tốt nhất cho khách hàng.
2. Mặt Bằng Cấp Điện Và Đi Ống
-

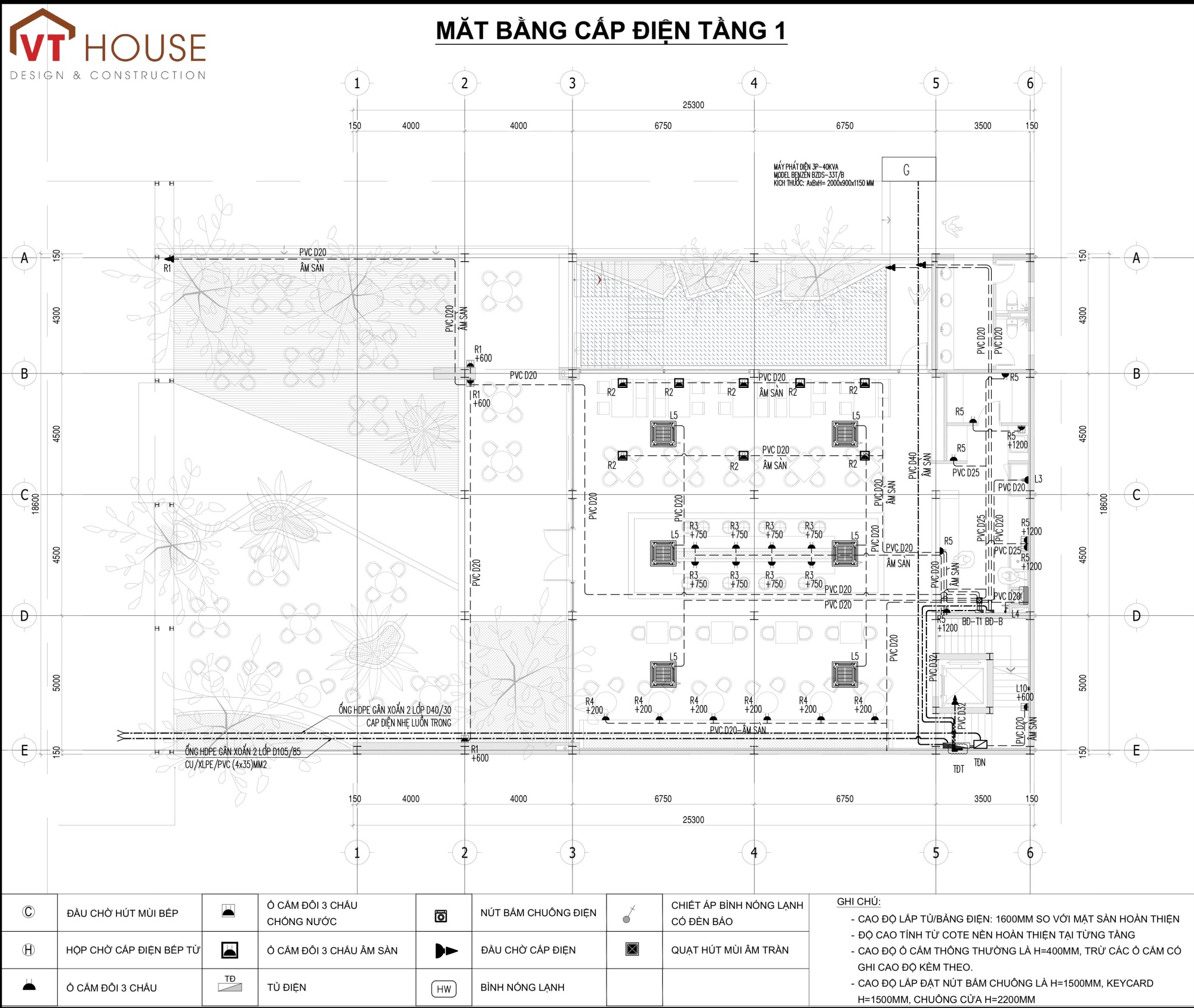

Mặt bằng cấp điện: Bản vẽ này cho thấy vị trí cụ thể của các ổ cắm điện, hộp cấp nguồn cho thiết bị bếp, đèn chiếu sáng, và quạt hút mùi. Các đường ống PVC đi âm tường/âm sàn được ghi chú rõ ràng, giúp đội ngũ thi công dễ dàng lắp đặt theo đúng thiết kế, đảm bảo tính thẩm mỹ và an toàn.
-

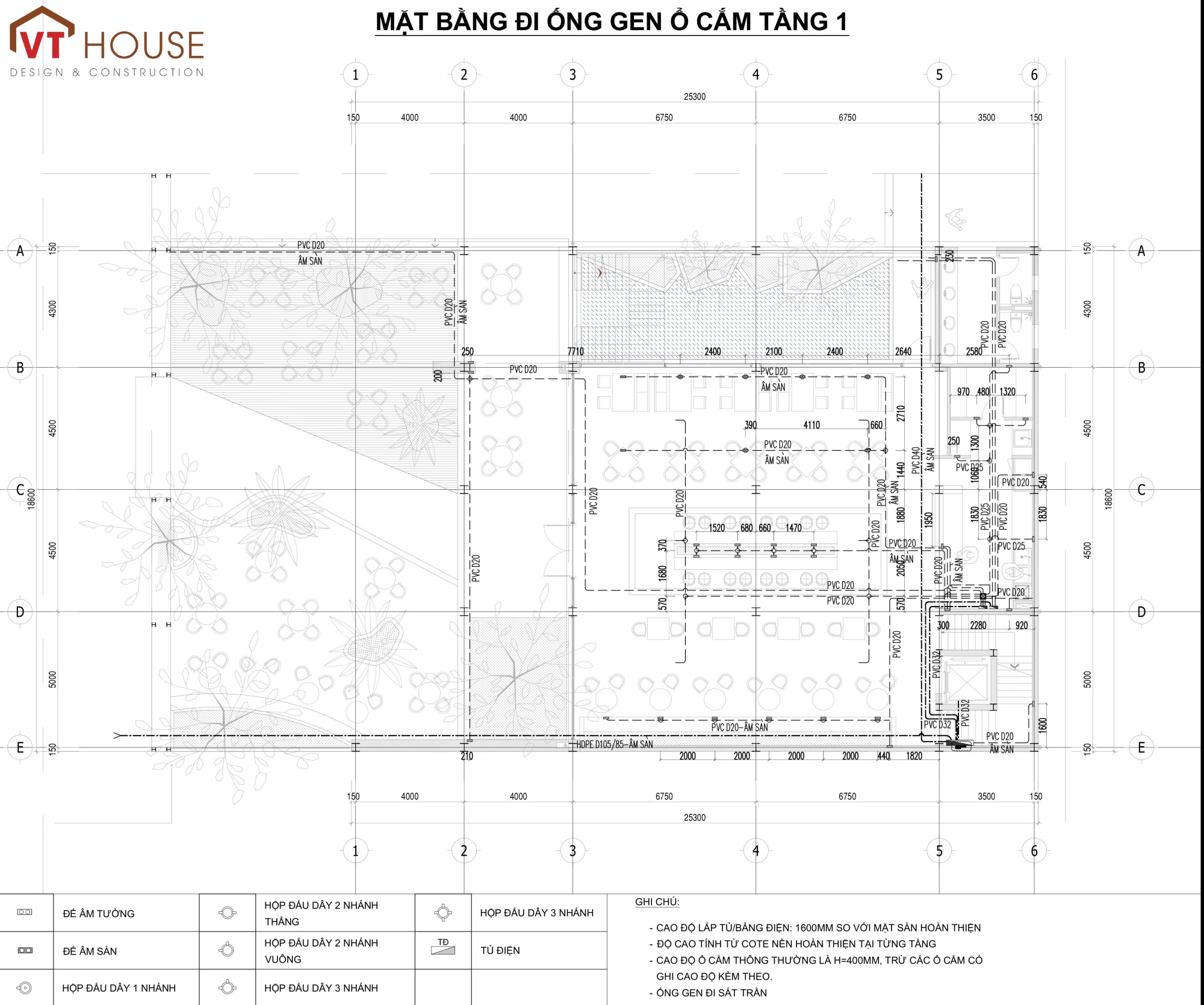

Mặt bằng đi ống gen âm tường : Đây là bản vẽ chi tiết hóa đường đi của các ống gen, đảm bảo dây điện không bị chèn ép hay hư hỏng. Việc đi ống gen âm tường không chỉ giúp hệ thống điện an toàn mà còn giữ cho không gian quán sạch sẽ, gọn gàng, không bị lộ dây điện.

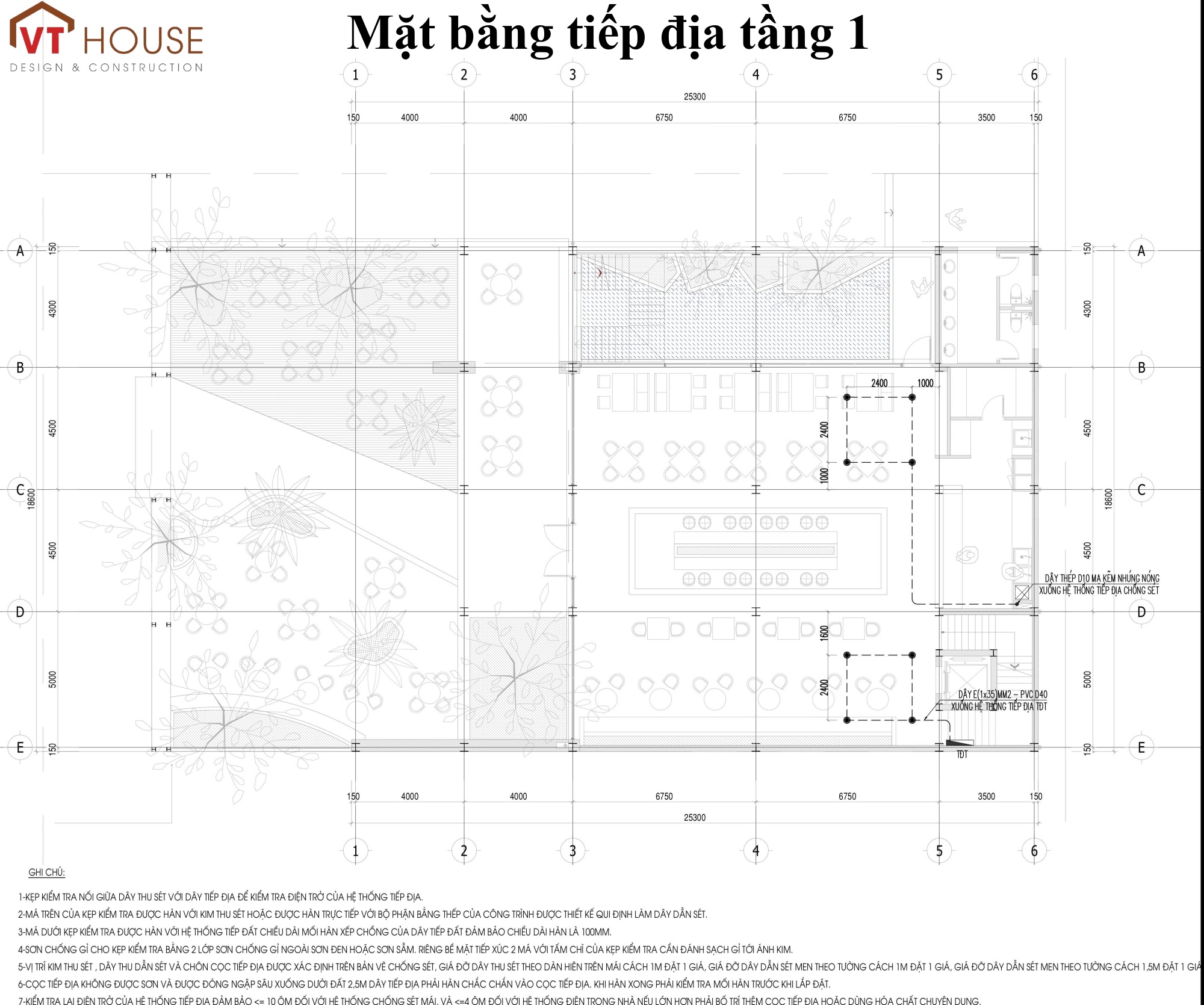

3. Mặt Bằng Tiếp Địa An Toàn
-
Bố trí cọc tiếp địa: Vị trí các cọc tiếp địa được tính toán kỹ lưỡng, đảm bảo khả năng tản dòng điện sét xuống đất một cách an toàn.
-
Hệ thống dây tiếp địa: Dây tiếp địa được kết nối trực tiếp với các thiết bị và cọc tiếp địa, tuân thủ tiêu chuẩn kỹ thuật để đảm bảo điện trở tiếp đất luôn ở mức cho phép.
Hồ sơ thiết kế điện cho Moc Coffee là kết quả của sự nghiên cứu kỹ lưỡng và áp dụng các tiêu chuẩn TCVN (Tiêu chuẩn Việt Nam) vào thực tế. Chúng tôi cam kết mang đến những giải pháp tối ưu, đảm bảo công trình vận hành ổn định và bền vững theo thời gian.
