Trong quá trình kiến tạo một không gian sống đẳng cấp như biệt thự tại khu đô thị mới Nam An Khánh (Hoài Đức, Hà Nội), hệ thống cơ điện (MEPF) đóng vai trò là xương sống, đảm bảo sự vận hành trơn tru, an toàn và tiện nghi cho toàn bộ công trình. Một bộ hồ sơ thiết kế điện chi tiết, chuyên nghiệp không chỉ thể hiện tầm nhìn của kiến trúc sư mà còn là cam kết về chất lượng và sự an toàn cho gia chủ.
Tại VT-House, chúng tôi hiểu rằng mỗi chi tiết trong bản vẽ đều mang một ý nghĩa quan trọng. Hãy cùng chúng tôi phân tích chi tiết các thành phần chính trong một bộ hồ sơ thiết kế điện cho dự án biệt thự điển hình.
1. Mặt Bằng Chiếu Sáng: Kiến Tạo Không Gian Bằng Ánh Sáng
Hệ thống chiếu sáng không chỉ đơn thuần là cung cấp ánh sáng mà còn là một nghệ thuật sắp đặt, giúp tôn lên vẻ đẹp kiến trúc, tạo cảm xúc và phân chia không gian một cách tinh tế.
-

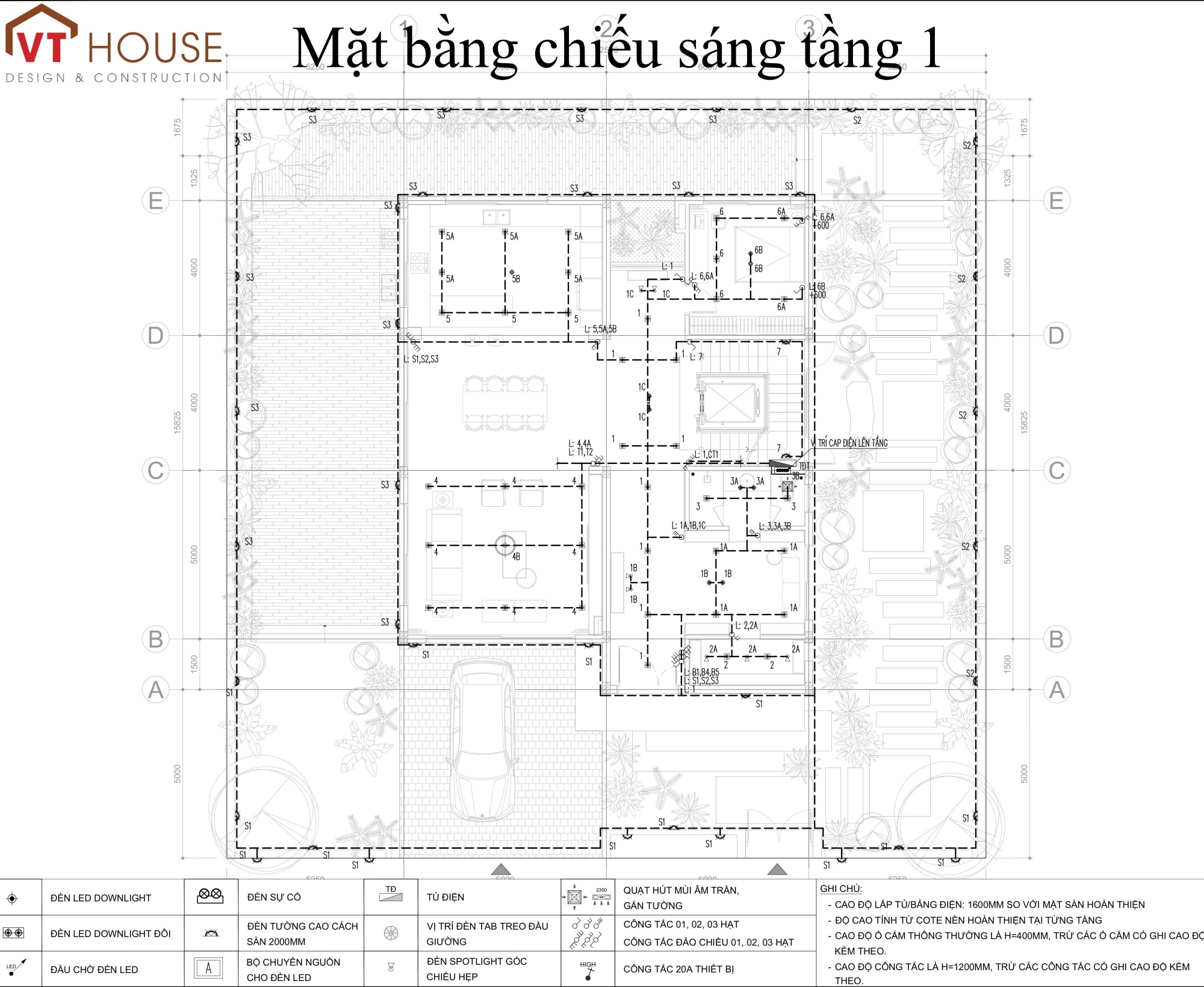

Nội dung bản vẽ: Thể hiện chi tiết vị trí lắp đặt của tất cả các loại đèn (đèn trần, đèn tường, đèn hắt, đèn trang trí, đèn sân vườn...), công tắc điều khiển, và đường đi của dây dẫn.
-
Tiêu chuẩn thiết kế:
-
Phân bổ ánh sáng hợp lý: Thiết kế tuân thủ các tiêu chuẩn về độ rọi cho từng khu vực chức năng (phòng khách, phòng ngủ, bếp, khu vực làm việc...), đảm bảo cung cấp đủ ánh sáng cho sinh hoạt mà không gây chói lóa, mỏi mắt.
-
Tối ưu hóa năng lượng: Tư vấn sử dụng các loại đèn công nghệ LED tiết kiệm điện, kết hợp với các giải pháp chiếu sáng thông minh (dimmer, cảm biến...) để giảm thiểu chi phí vận hành.
-
Thẩm mỹ và hài hòa: Vị trí công tắc, ổ cắm được bố trí khoa học, thuận tiện cho người sử dụng và hài hòa với thiết kế nội thất tổng thể, đảm bảo tính thẩm mỹ cao nhất.
-
2. Mặt Bằng Cấp Điện: Trái Tim Năng Lượng Của Ngôi Nhà
Đây là phần cốt lõi, đảm bảo cung cấp nguồn năng lượng ổn định và an toàn cho tất cả các thiết bị điện trong biệt thự, từ những vật dụng nhỏ nhất đến các hệ thống lớn như điều hòa không khí, thang máy.
-

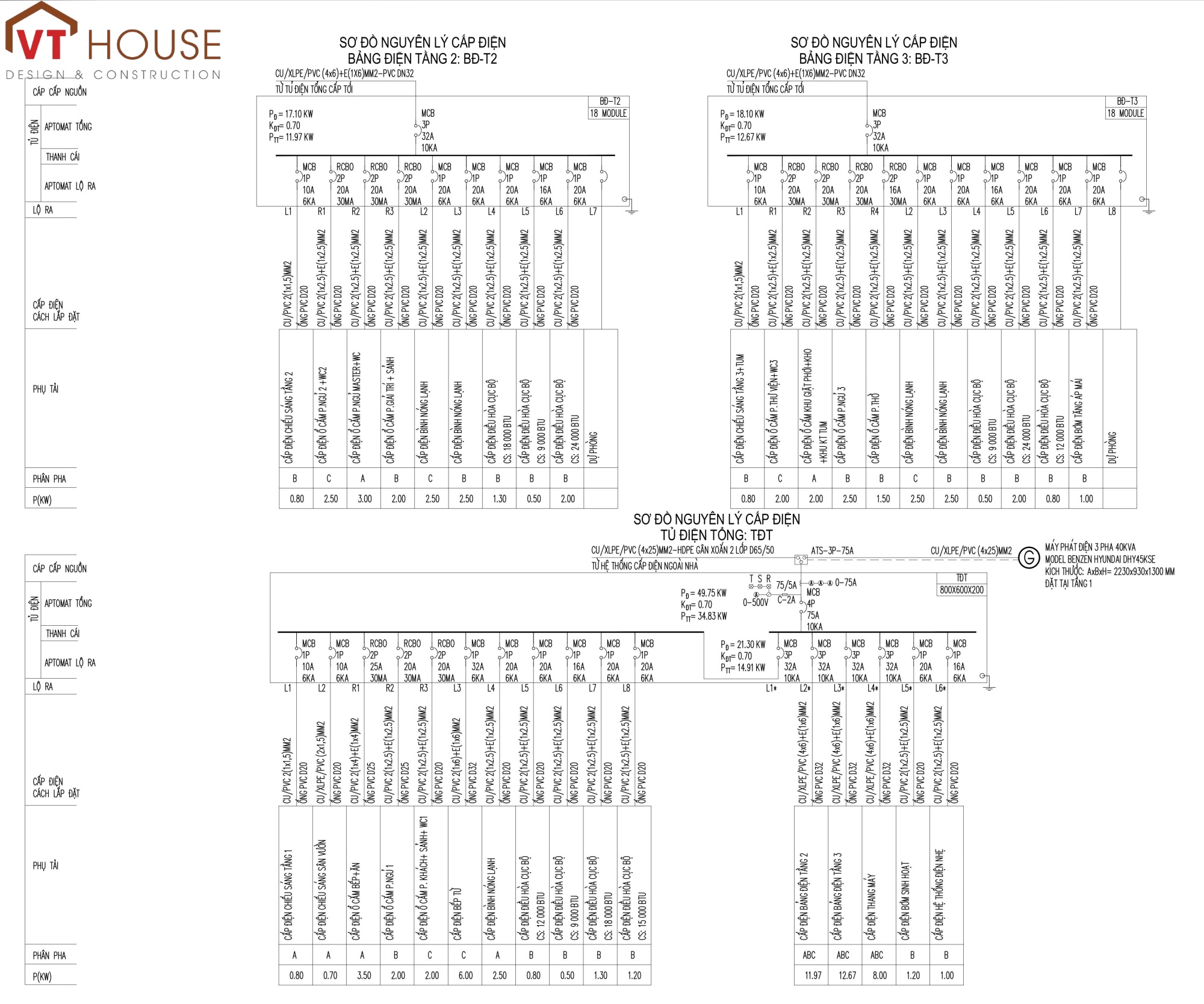

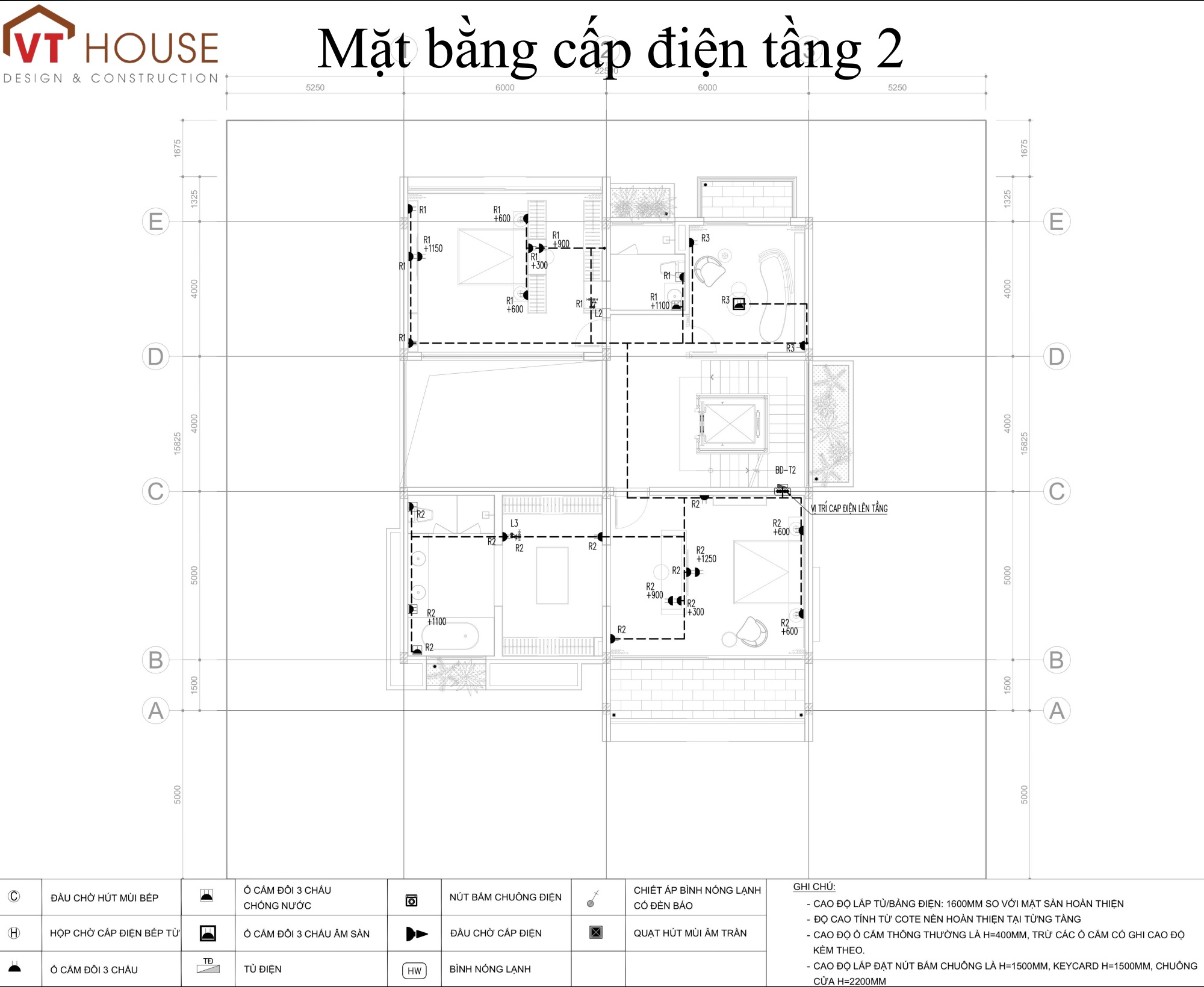

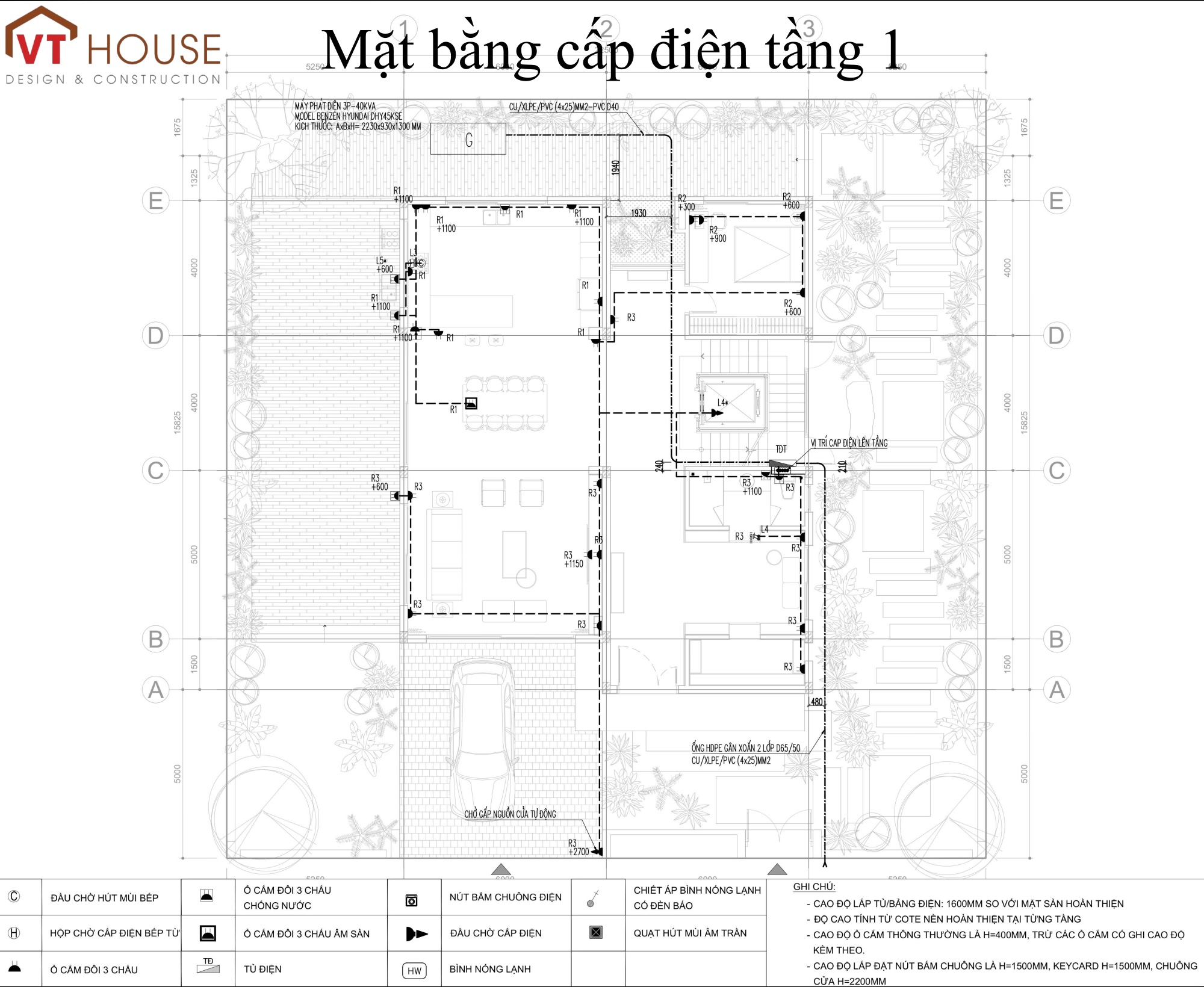

Nội dung bản vẽ: Bao gồm sơ đồ tủ điện tổng, tủ điện tầng, vị trí các ổ cắm, aptomat (CB), đường đi của trục cáp chính và dây dẫn đến từng thiết bị.
-
Tiêu chuẩn thiết kế:
-
An toàn là ưu tiên hàng đầu: Tính toán chính xác phụ tải của từng khu vực để lựa chọn tiết diện dây dẫn và định mức aptomat phù hợp, tránh quá tải, chập cháy. Hệ thống được trang bị các thiết bị bảo vệ như aptomat chống rò (RCBO/RCCB) để đảm bảo an toàn tuyệt đối cho người sử dụng.
-
Phân chia mạch rõ ràng: Các mạch điện cho chiếu sáng, ổ cắm, điều hòa, bếp... được tách biệt rõ ràng tại tủ điện, giúp việc quản lý, sửa chữa và bảo trì sau này trở nên dễ dàng, không ảnh hưởng chéo lẫn nhau.
-
Dự phòng và mở rộng: Thiết kế luôn tính đến khả năng nâng cấp hoặc lắp đặt thêm thiết bị trong tương lai, đảm bảo hệ thống không bị quá tải khi nhu cầu sử dụng của gia đình thay đổi.
-
3. Mặt Bằng Điện Nhẹ: Kết Nối Cho Cuộc Sống Thông Minh
Hệ thống điện nhẹ (ELV - Extra Low Voltage) là nền tảng cho các tiện ích công nghệ và giải trí hiện đại, mang đến sự tiện nghi và an ninh cho gia chủ.
-

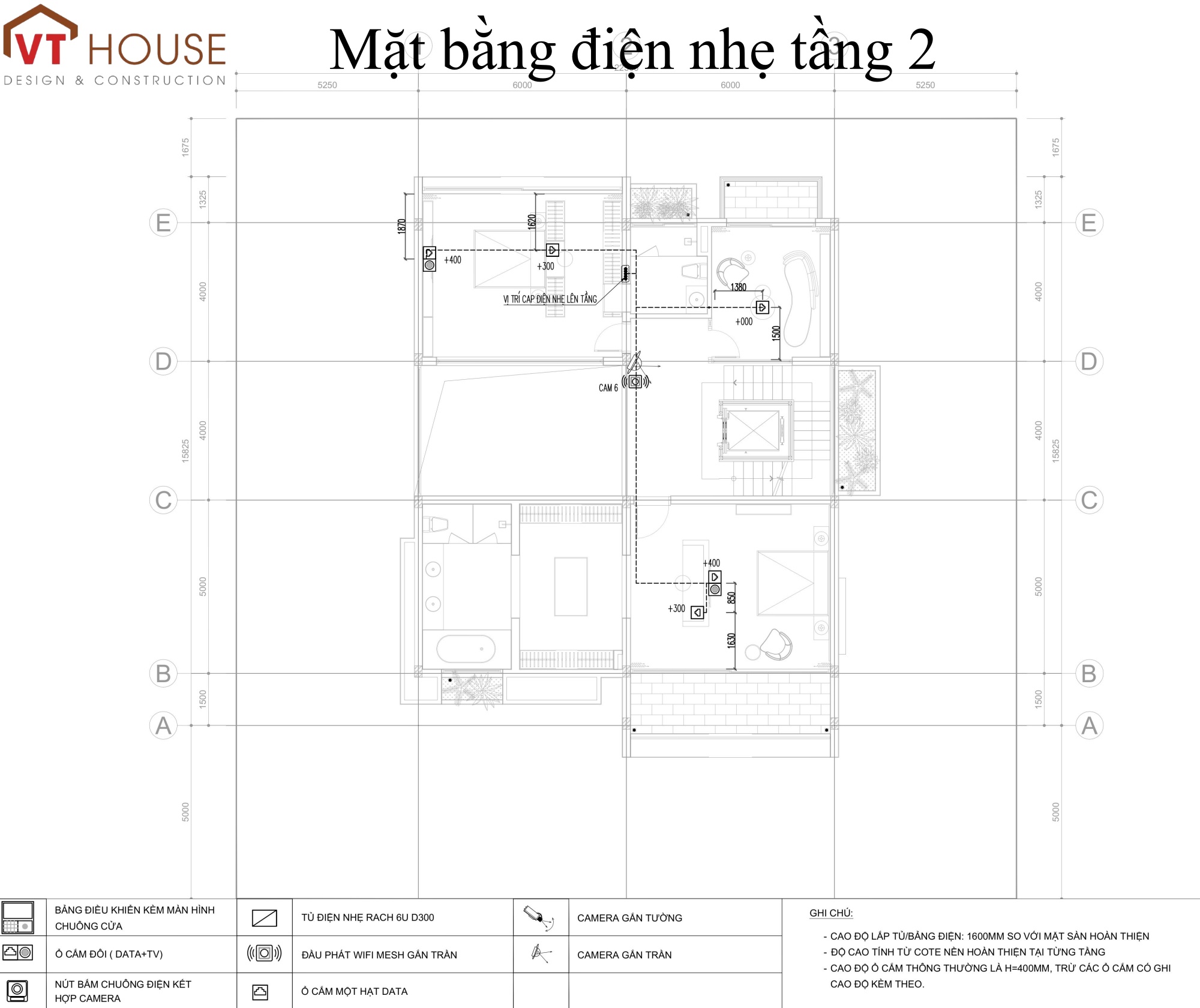

Nội dung bản vẽ: Thể hiện vị trí lắp đặt và đường đi của dây tín hiệu cho hệ thống internet, truyền hình cáp, camera an ninh, điện thoại, chuông cửa có hình...
-
Tiêu chuẩn thiết kế:
-
Tín hiệu ổn định: Đường dây được thiết kế đi trong ống gen riêng biệt, tránh xa các đường dây điện động lực để không bị nhiễu tín hiệu, đảm bảo kết nối luôn ổn định và sắc nét.
-
Vị trí lắp đặt tối ưu: Các đầu chờ mạng, tivi, camera được bố trí tại các vị trí chiến lược, đảm bảo vùng phủ sóng wifi rộng khắp, góc quan sát camera bao quát và thuận tiện cho việc kết nối các thiết bị giải trí.
-
Tương thích và linh hoạt: Giải pháp thiết kế cho phép dễ dàng tích hợp với các hệ thống nhà thông minh (smarthome) trong tương lai, giúp gia chủ nâng cấp ngôi nhà một cách thuận tiện.
-
4. Mặt Bằng Chống Sét - Tiếp Địa: Lá Chắn An Toàn Cho Công Trình
Với một công trình giá trị như biệt thự, hệ thống chống sét và tiếp địa là hạng mục không thể bỏ qua, đóng vai trò như một lá chắn bảo vệ con người và tài sản trước các nguy cơ từ sét đánh và sự cố rò rỉ điện.
-

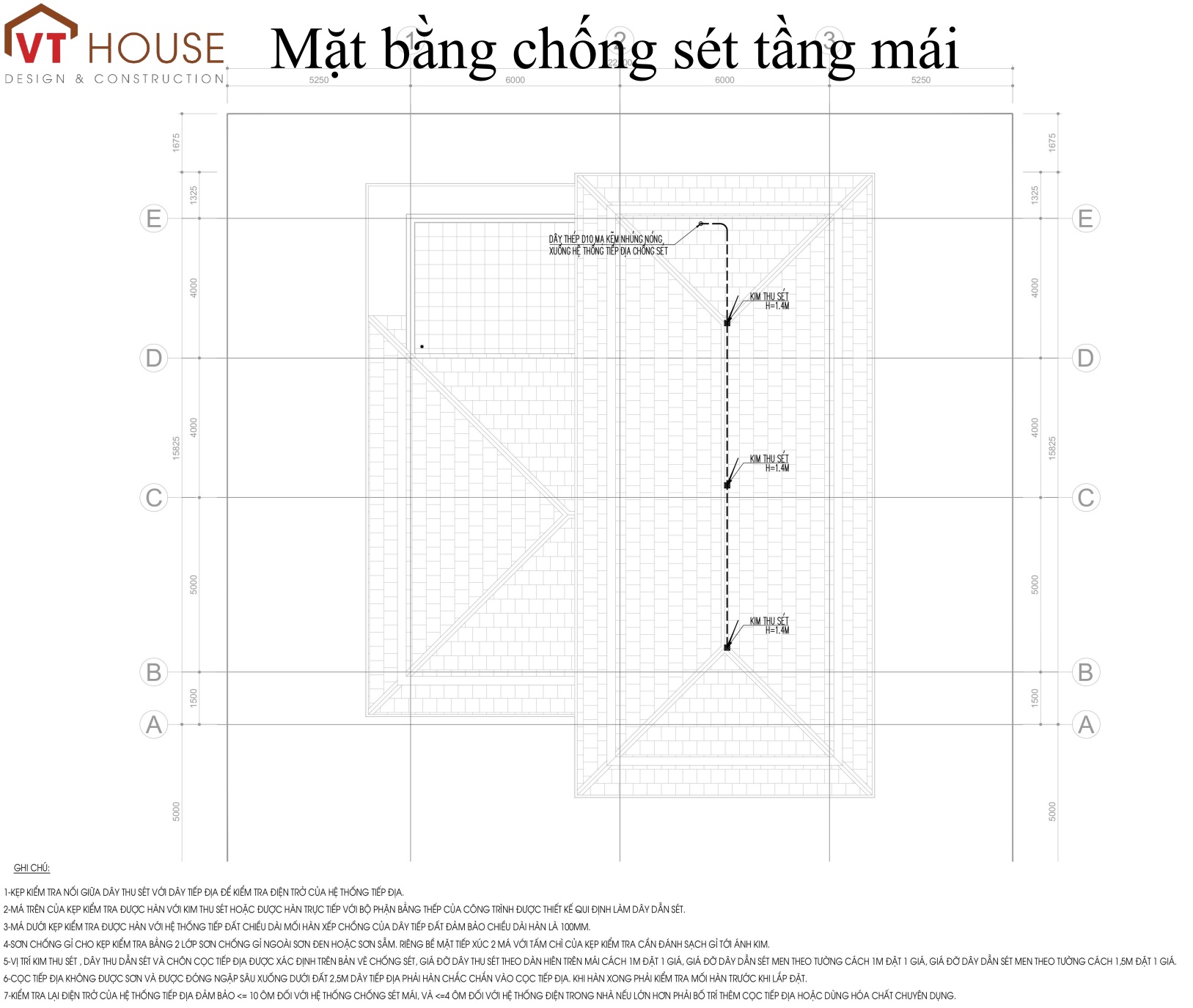

Nội dung bản vẽ: Gồm vị trí kim thu sét, hệ thống dây dẫn thoát sét, và chi tiết hệ thống cọc tiếp địa an toàn điện.
-
Tiêu chuẩn thiết kế:
-
Bảo vệ toàn diện: Hệ thống được thiết kế theo các tiêu chuẩn Việt Nam (TCVN) hiện hành, đảm bảo vùng bảo vệ của kim thu sét bao trùm toàn bộ công trình.
-
Điện trở tiếp đất đạt chuẩn: Hệ thống cọc tiếp địa được tính toán và thi công cẩn thận để đảm bảo giá trị điện trở đất luôn nhỏ hơn hoặc bằng giá trị quy định, giúp triệt tiêu dòng sét và dòng rò xuống đất một cách nhanh chóng và an toàn nhất.
-
Vật tư chất lượng: Chỉ định sử dụng các vật tư chuyên dụng, có khả năng chống chịu ăn mòn và đảm bảo độ bền vững cho hệ thống theo thời gian.
-
Một bộ hồ sơ thiết kế điện toàn diện và đạt chuẩn không chỉ là những bản vẽ kỹ thuật, mà còn là sự kết tinh từ kinh nghiệm, kiến thức và sự tận tâm của đội ngũ kỹ sư. Nó đảm bảo cho trái tim năng lượng của biệt thự luôn hoạt động mạnh mẽ, an toàn và hiệu quả.
