Hệ thống cấp thoát nước là trái tim của mọi công trình, đặc biệt với những dự án villa cao cấp như Villa Đông Anh, quy mô 4 tầng nổi và tổng diện tích sàn lên đến 500m2. Tại VT-House Design & Construction, chúng tôi tự hào mang đến giải pháp thiết kế cơ điện (MEPF) toàn diện, trong đó có hệ thống cấp thoát nước đạt chuẩn, tối ưu hóa sự tiện nghi và bền vững cho gia chủ.

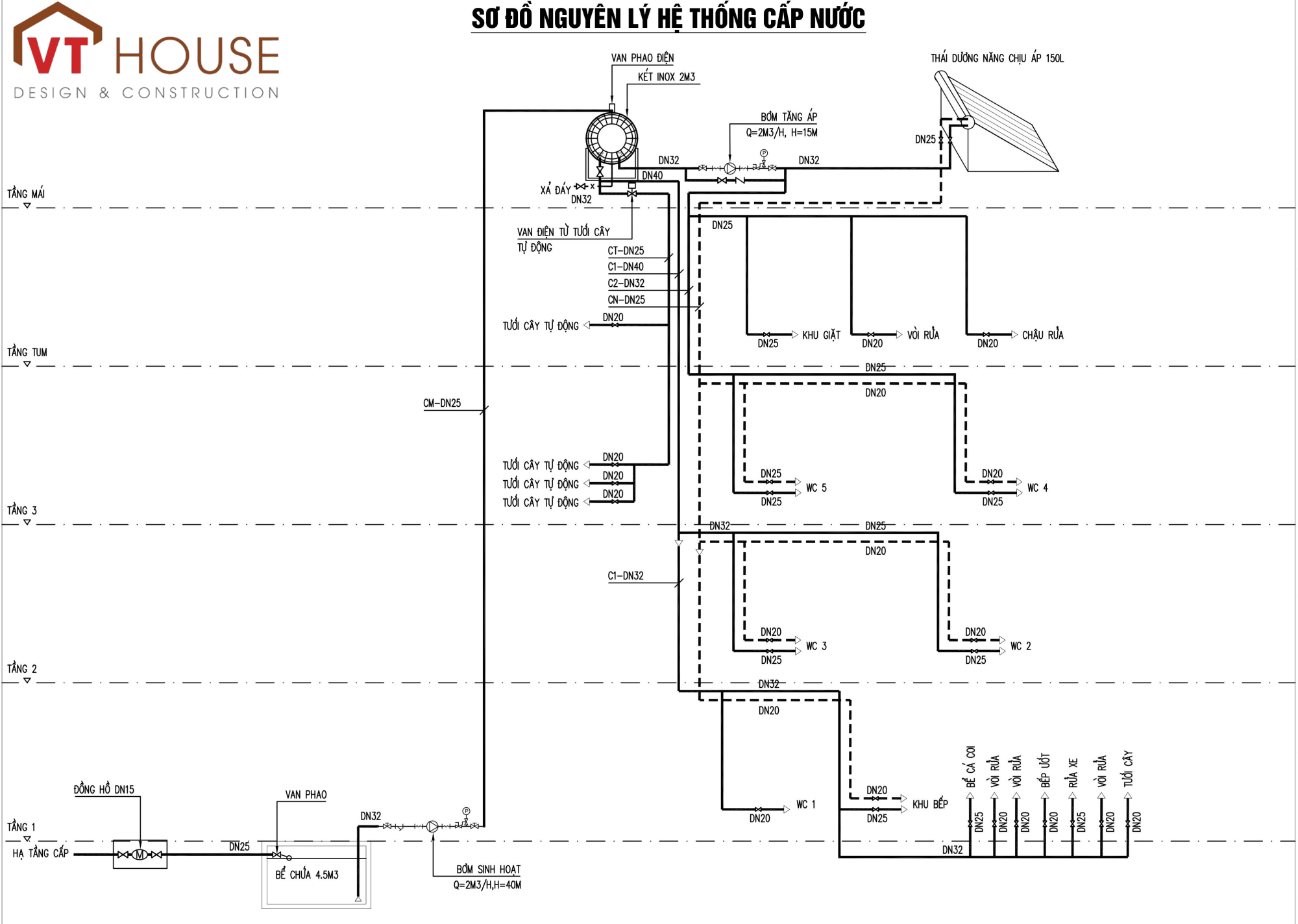

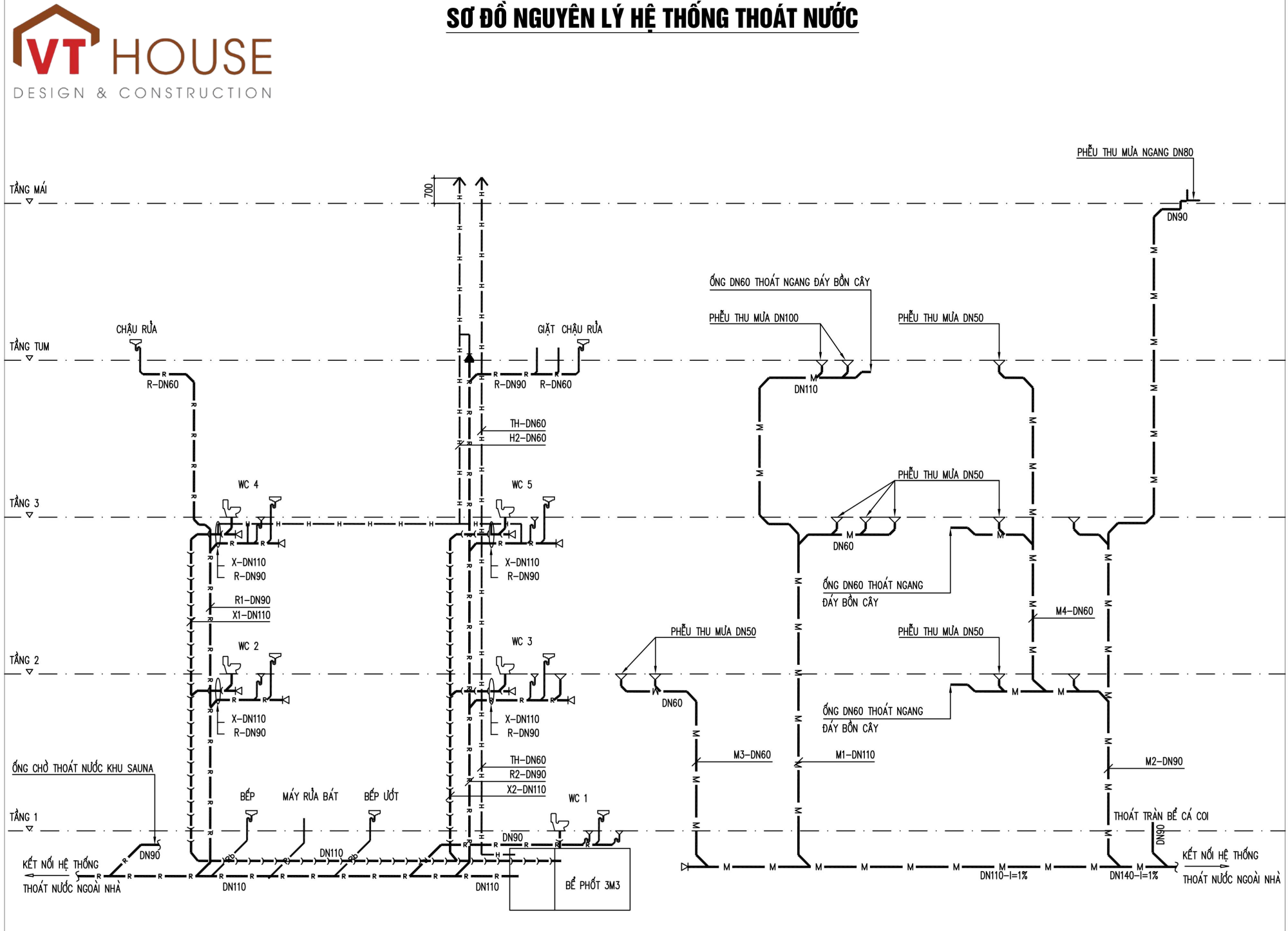

Sơ Đồ Nguyên Lý Cấp Thoát Nước: Nền Tảng Vững Chắc
Việc thiết lập sơ đồ nguyên lý cấp thoát nước là bước đầu tiên và quan trọng nhất trong quá trình thiết kế. Đối với Villa Đông Anh, sơ đồ này được xây dựng dựa trên các tiêu chuẩn kỹ thuật nghiêm ngặt, đảm bảo:
-
Cung cấp đủ lưu lượng và áp lực nước: Đảm bảo mọi điểm sử dụng nước trong villa (phòng tắm, bếp, khu vực giặt là, v.v.) đều nhận được nguồn nước ổn định và mạnh mẽ. Chúng tôi tính toán kỹ lưỡng đường kính ống, vị trí lắp đặt bơm (nếu cần) và bồn chứa để tối ưu hóa hiệu suất.
-
Hệ thống thoát nước hiệu quả, chống tắc nghẽn: Sơ đồ thoát nước được thiết kế với độ dốc hợp lý, đường kính ống phù hợp và hệ thống thông hơi đầy đủ để ngăn ngừa tình trạng tắc nghẽn, mùi hôi và đảm bảo nước thải được dẫn đi nhanh chóng, an toàn.
-
Phân vùng rõ ràng: Phân tách hệ thống nước sạch và nước thải, cũng như nước mưa, để tránh nhiễm bẩn chéo và tối ưu hóa việc xử lý.
-
Dễ dàng bảo trì và sửa chữa: Sơ đồ được thiết kế sao cho việc tiếp cận và bảo trì các thành phần của hệ thống trở nên thuận tiện nhất, giảm thiểu chi phí và thời gian sửa chữa trong tương lai.

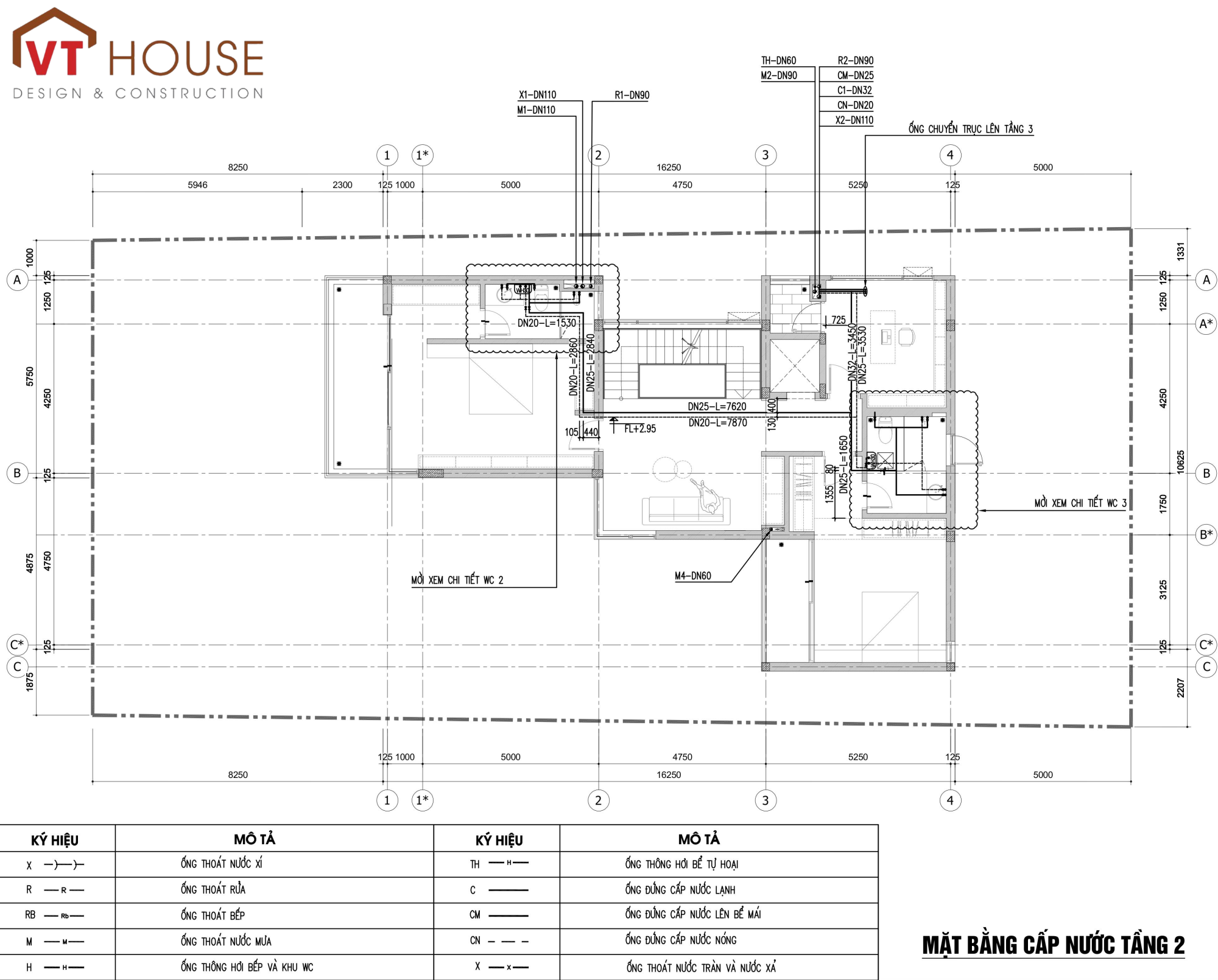

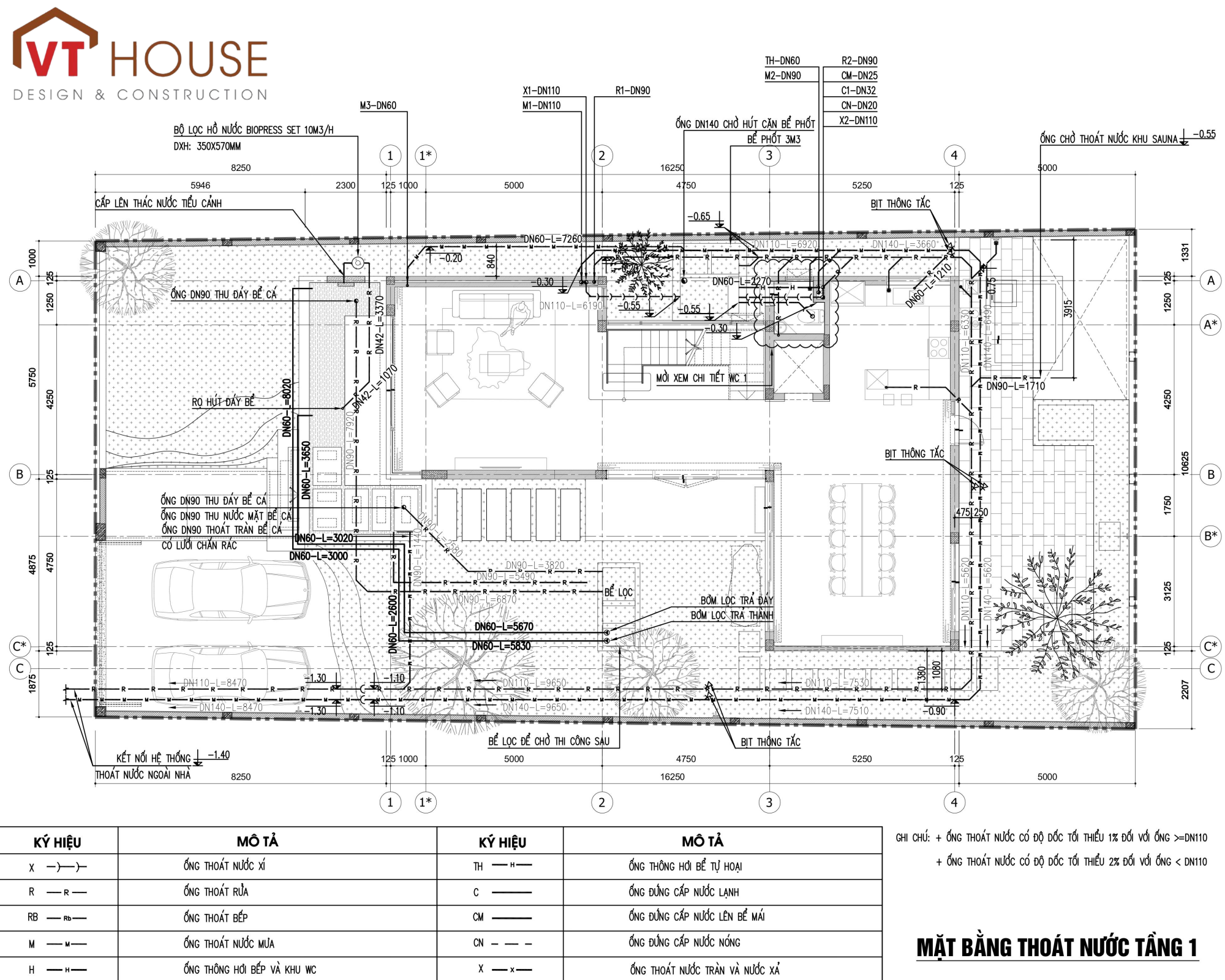

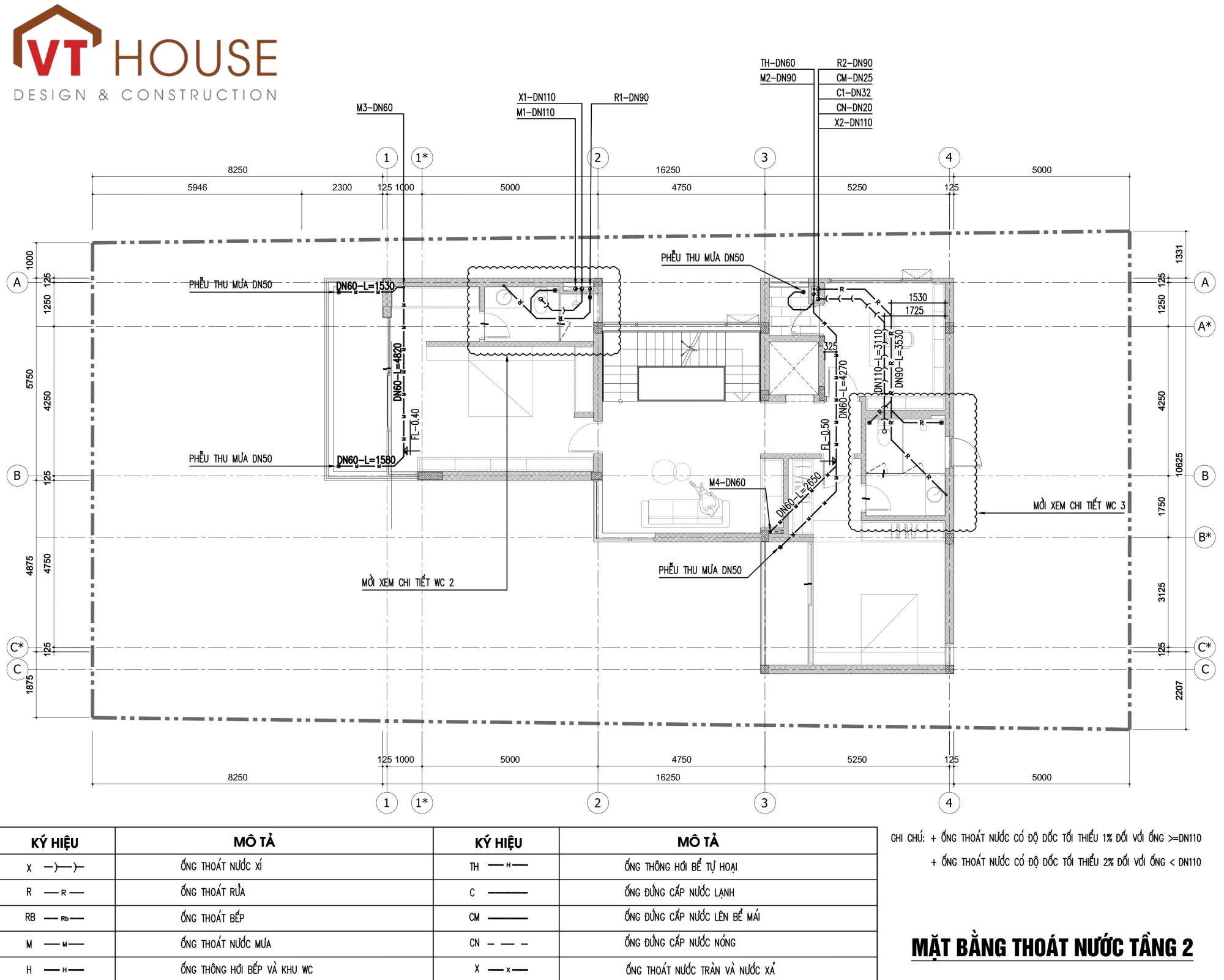

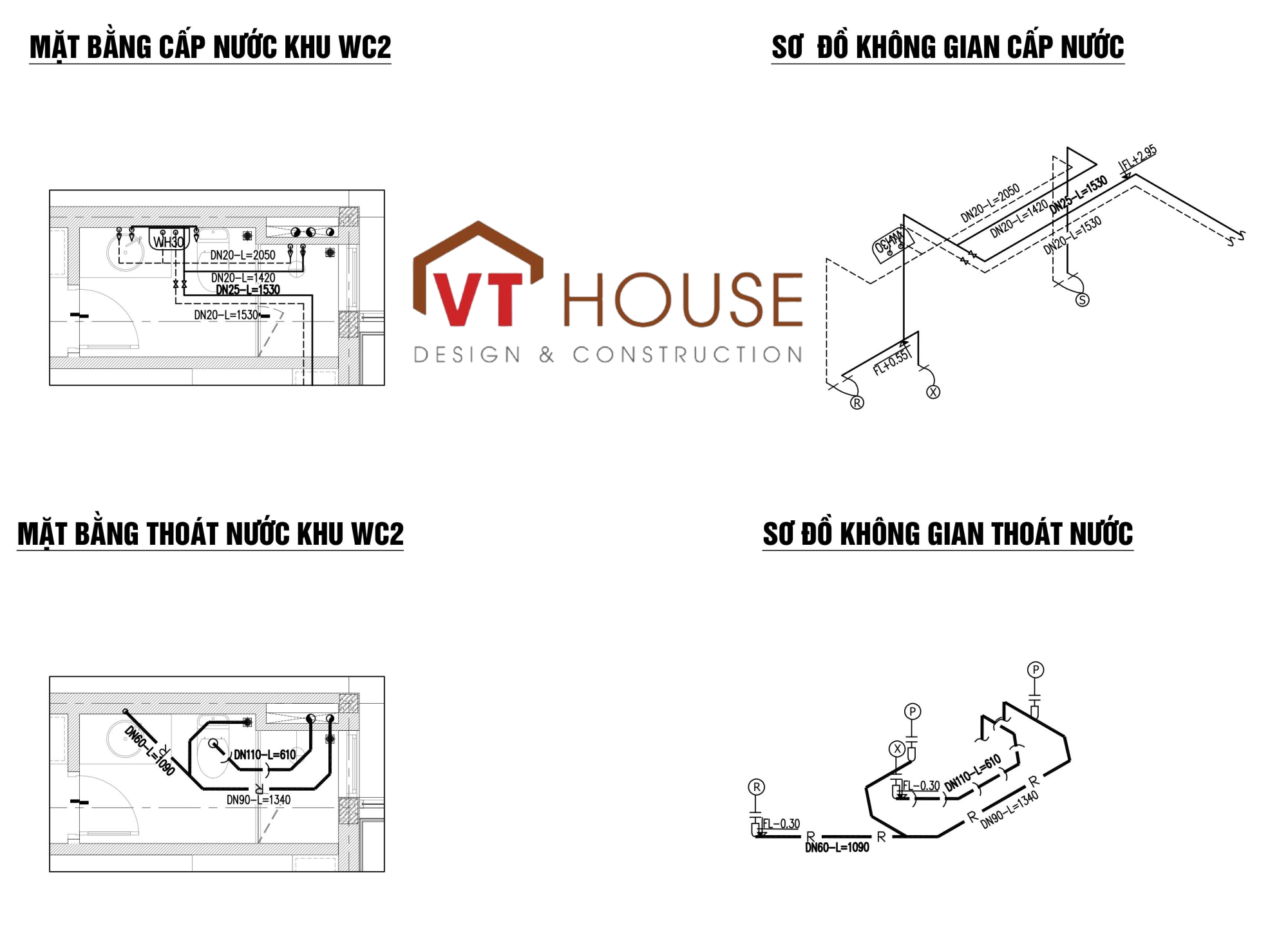

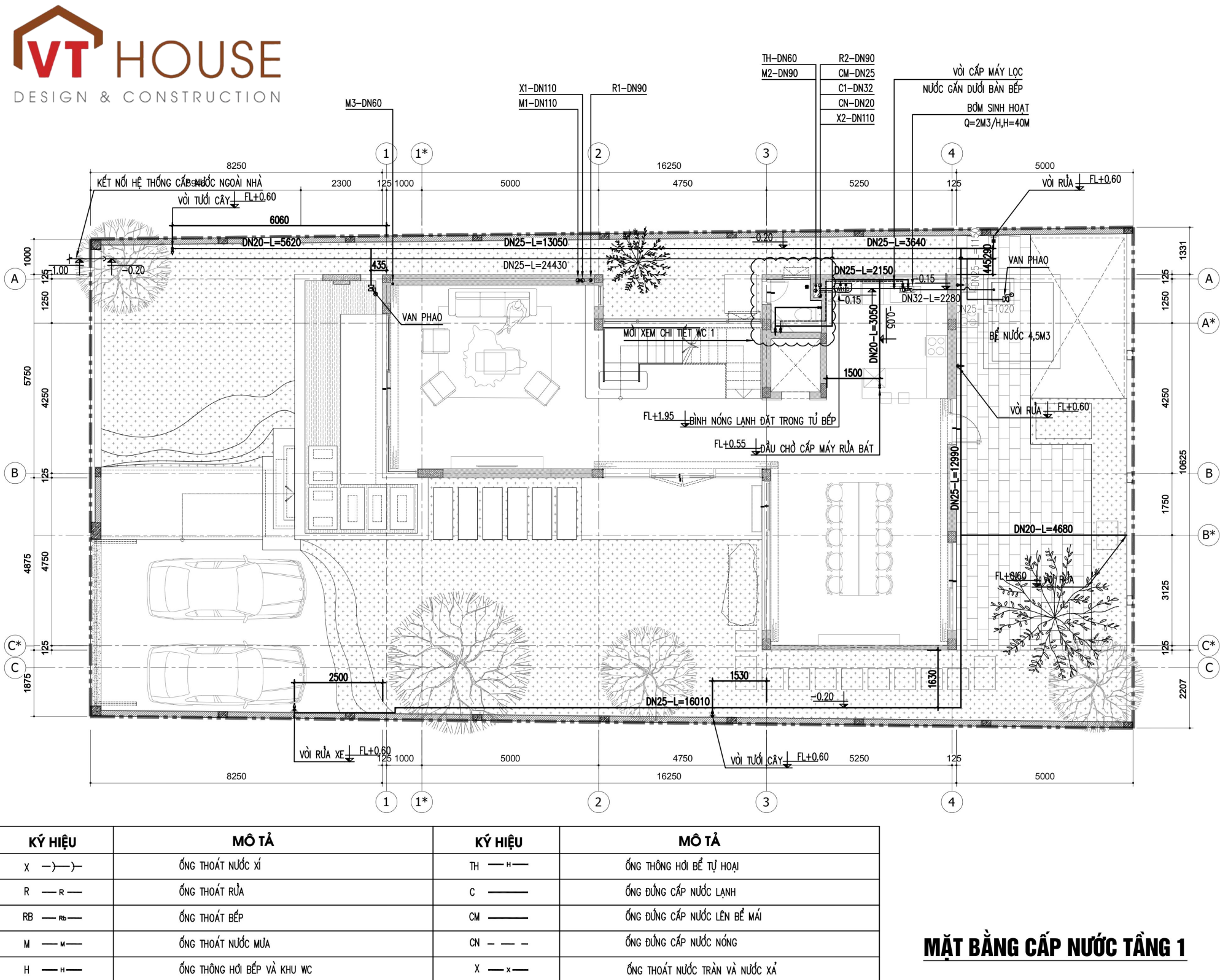

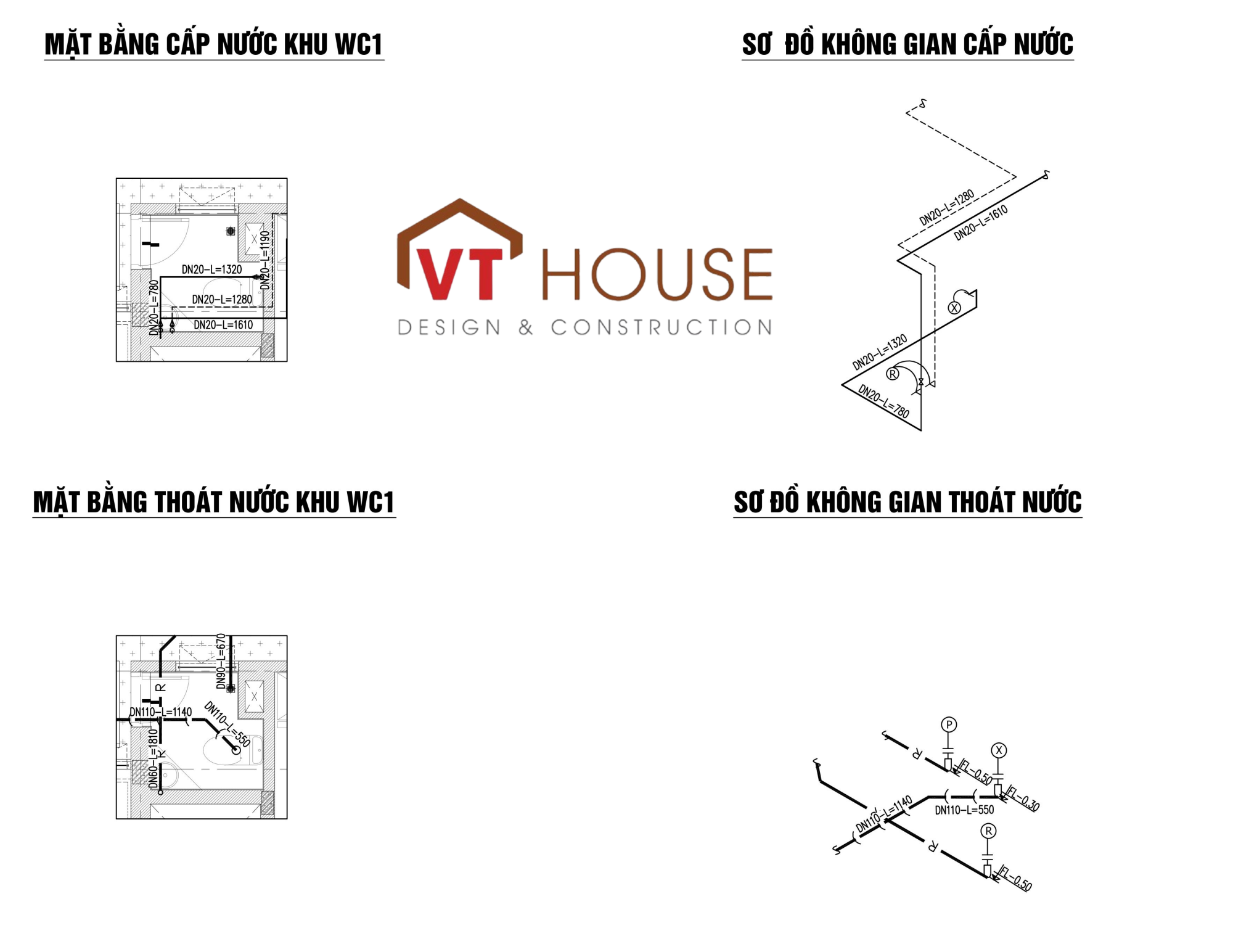

Mặt Bằng Cấp Thoát Nước Các Tầng: Chi Tiết Từng Góc Villa
Sau khi có sơ đồ nguyên lý, chúng tôi triển khai chi tiết lên mặt bằng cấp thoát nước của từng tầng. Mỗi bản vẽ mặt bằng đều thể hiện rõ ràng và chính xác:
-
Vị trí và kích thước ống cấp nước: Từ đường ống chính đi vào nhà đến các đường ống nhánh dẫn đến từng thiết bị vệ sinh, bồn rửa, máy giặt, v.v. Chúng tôi cân nhắc vật liệu ống (thường là PPR, HDPE chất lượng cao) phù hợp với áp lực và tuổi thọ yêu cầu.
-
Vị trí và đường kính ống thoát nước: Bao gồm thoát sàn, thoát lavabo, thoát bồn cầu, thoát nước mưa, v.v. Đảm bảo độ dốc thoát nước tối thiểu theo tiêu chuẩn để tránh đọng nước và tắc nghẽn.
-
Vị trí lắp đặt thiết bị vệ sinh: Bồn cầu, lavabo, vòi sen, bồn tắm... được định vị chính xác, phù hợp với kiến trúc và công năng sử dụng, đồng thời đảm bảo khoảng cách tối thiểu theo tiêu chuẩn để dễ dàng lắp đặt và sử dụng.
-
Vị trí hố ga, phễu thu sàn, van khóa: Được bố trí khoa học để thuận tiện cho việc kiểm tra, bảo trì và xử lý sự cố. Đặc biệt chú trọng đến các giải pháp ngăn mùi hiệu quả cho hệ thống thoát sàn.
-
Hệ thống thoát nước mưa: Được thiết kế riêng biệt với hệ thống nước thải sinh hoạt, đảm bảo thu gom và dẫn nước mưa hiệu quả, tránh ngập úng và bảo vệ kết cấu công trình.
Đảm Bảo Tiêu Chuẩn Thiết Kế
Mọi bản vẽ và thiết kế hệ thống cấp thoát nước cho Villa Đông Anh đều tuân thủ nghiêm ngặt các tiêu chuẩn hiện hành của Việt Nam và quốc tế, bao gồm:
-
TCVN 4519:1988: Tiêu chuẩn cấp nước bên trong nhà và công trình.
-
TCVN 5131:1990: Tiêu chuẩn thoát nước bên trong nhà và công trình.
-
QCVN 07:2016/BXD: Quy chuẩn kỹ thuật quốc gia về các công trình hạ tầng kỹ thuật.
-
Các tiêu chuẩn về vật liệu, an toàn vệ sinh và môi trường.
Chúng tôi áp dụng kinh nghiệm và công nghệ tiên tiến nhất để đảm bảo hệ thống không chỉ đạt chuẩn về mặt kỹ thuật mà còn tối ưu về mặt kinh tế, bền vững và thân thiện với môi trường.
Với đội ngũ chuyên gia giàu kinh nghiệm, VT-House Design & Construction cam kết mang đến những giải pháp thiết kế MEPF nói chung và hệ thống cấp thoát nước nói riêng cho Villa Đông Anh đạt chuẩn cao cấp nhất, đảm bảo sự hài lòng tuyệt đối cho chủ đầu tư.
