Thiết Kế Cấp Thoát Nước Văn Phòng Việt Úc

TỔNG QUAN VỀ HỆ THỐNG CẤP THOÁT NƯỚC VĂN PHÒNG VIỆT ÚC

Hệ thống Cấp Thoát Nước là một trong những thành phần cốt lõi đảm bảo sự tiện nghi và vệ sinh cho mọi công trình, đặc biệt là văn phòng làm việc. Tại dự án Văn phòng Việt Úc (Phố Thành Thái, Cầu Giấy, Hà Nội), đội ngũ VT-House đã triển khai hồ sơ thiết kế Cấp Thoát Nước một cách chuyên nghiệp và bài bản, tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật hiện hành.

Hồ sơ hệ thống CTN bao gồm đầy đủ:

Sơ đồ nguyên lý Cấp nước
Sơ đồ nguyên lý Thoát nước
Mặt bằng Cấp nước chi tiết các tầng
Mặt bằng Thoát nước chi tiết các tầng

CHI TIẾT THIẾT KẾ HỆ THỐNG CẤP NƯỚC

Hệ thống cấp nước được thiết kế nhằm cung cấp nguồn nước sạch ổn định, đủ lưu lượng và áp lực cho toàn bộ nhu cầu sinh hoạt tại văn phòng.

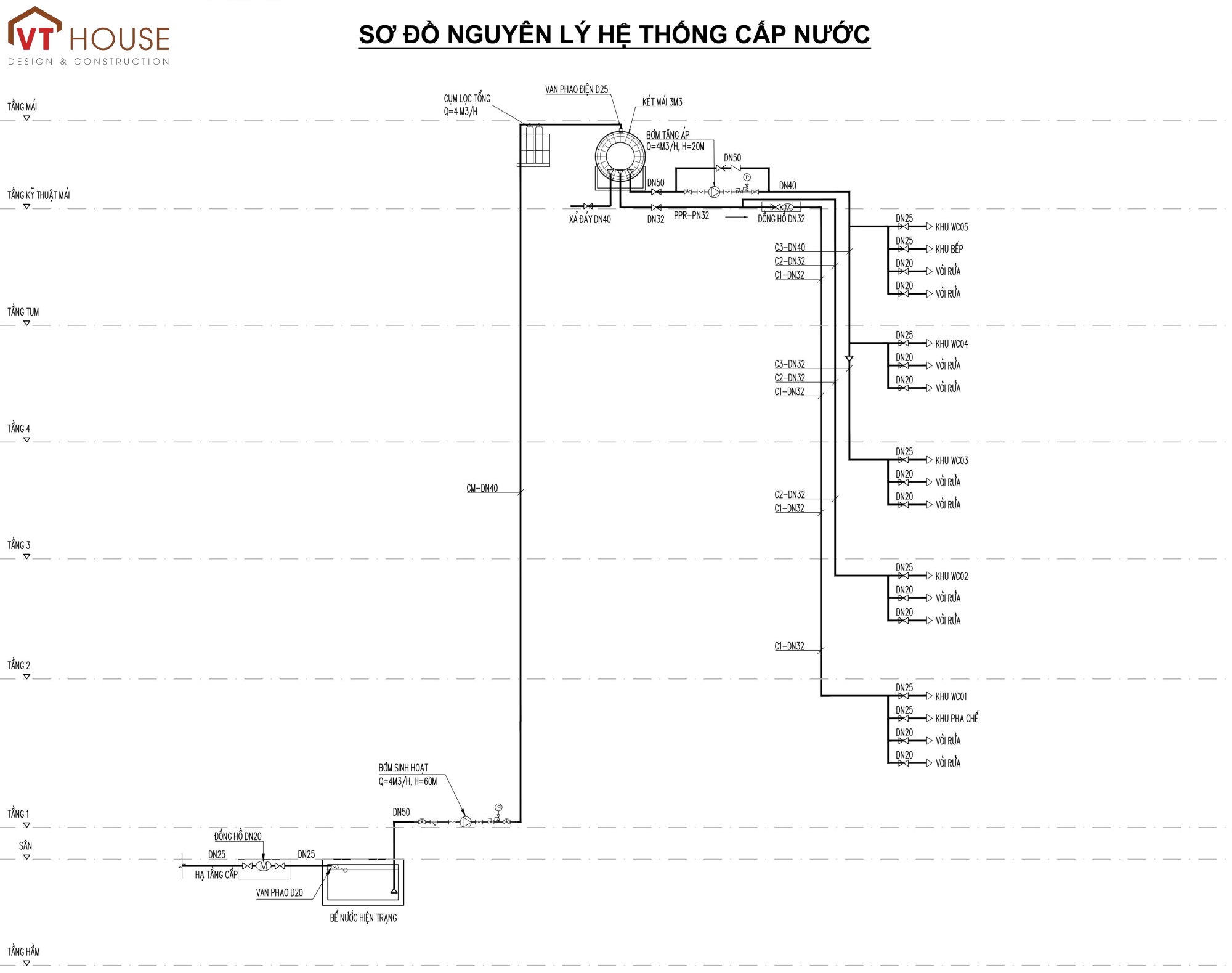

1. Sơ Đồ Nguyên Lý Cấp Nước

Nguồn nước: Nước sạch được lấy từ hệ thống cấp nước chung của khu vực, sau đó được bơm sinh hoạt bơm lên Bồn chứa nước mái
Bồn chứa: Bồn chứa được bố trí đóng vai trò là kho dự trữ và tạo áp lực tĩnh cho hệ thống cấp nước lạnh (CNL) xuống các tầng dưới.
Hệ thống phân phối: Nước được dẫn xuống bằng ống đứng sau đó phân nhánh tại các tầng để cấp cho các thiết bị vệ sinh (Lavabo, Bệt xí, vòi rửa) và các khu vực sử dụng nước khác.
Thiết bị kiểm soát: Các van khóa (khóa tổng, khóa cục bộ) và van một chiều được bố trí hợp lý để dễ dàng kiểm soát, cô lập khu vực sửa chữa hoặc bảo dưỡng mà không ảnh hưởng đến toàn bộ hệ thống.

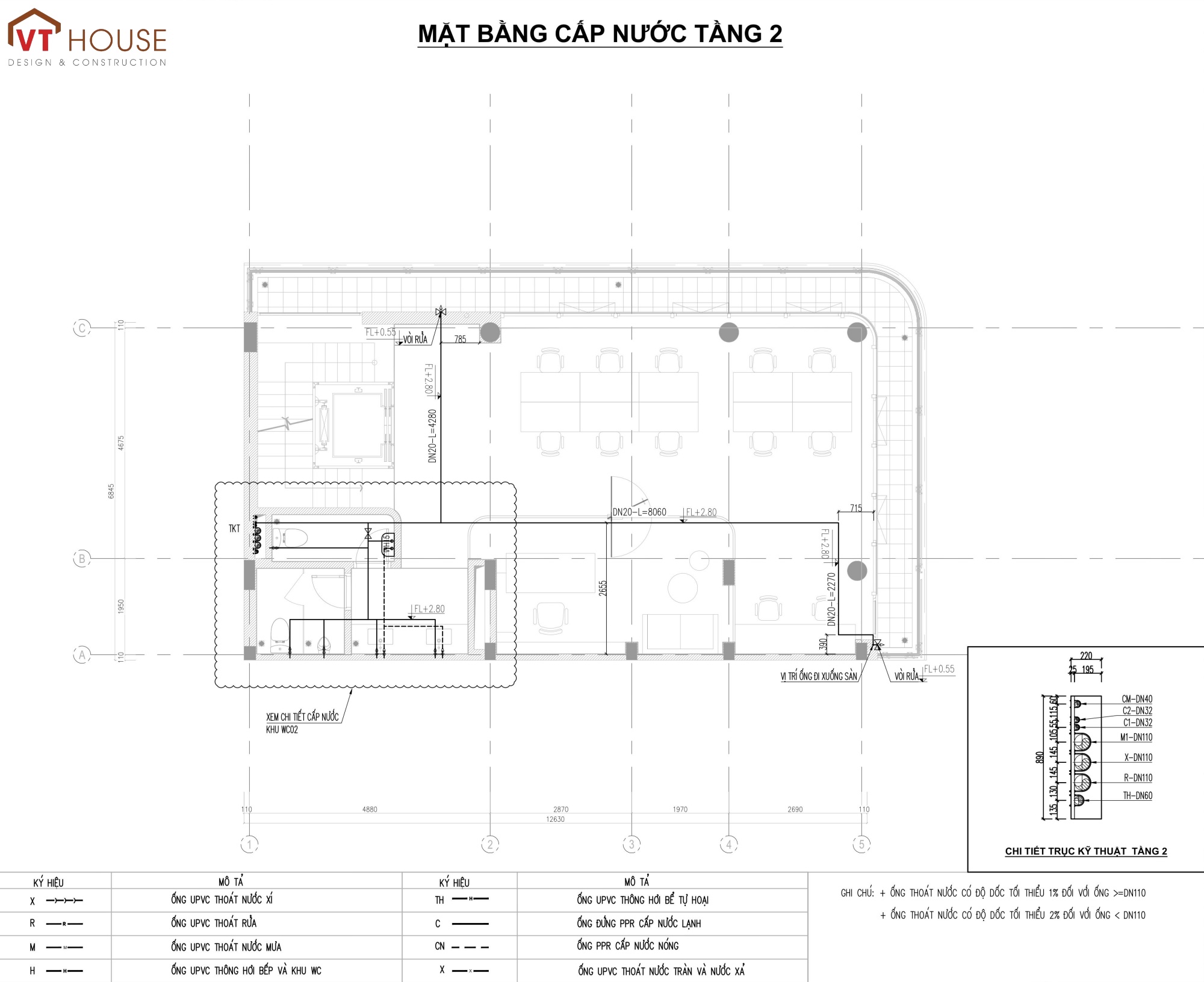

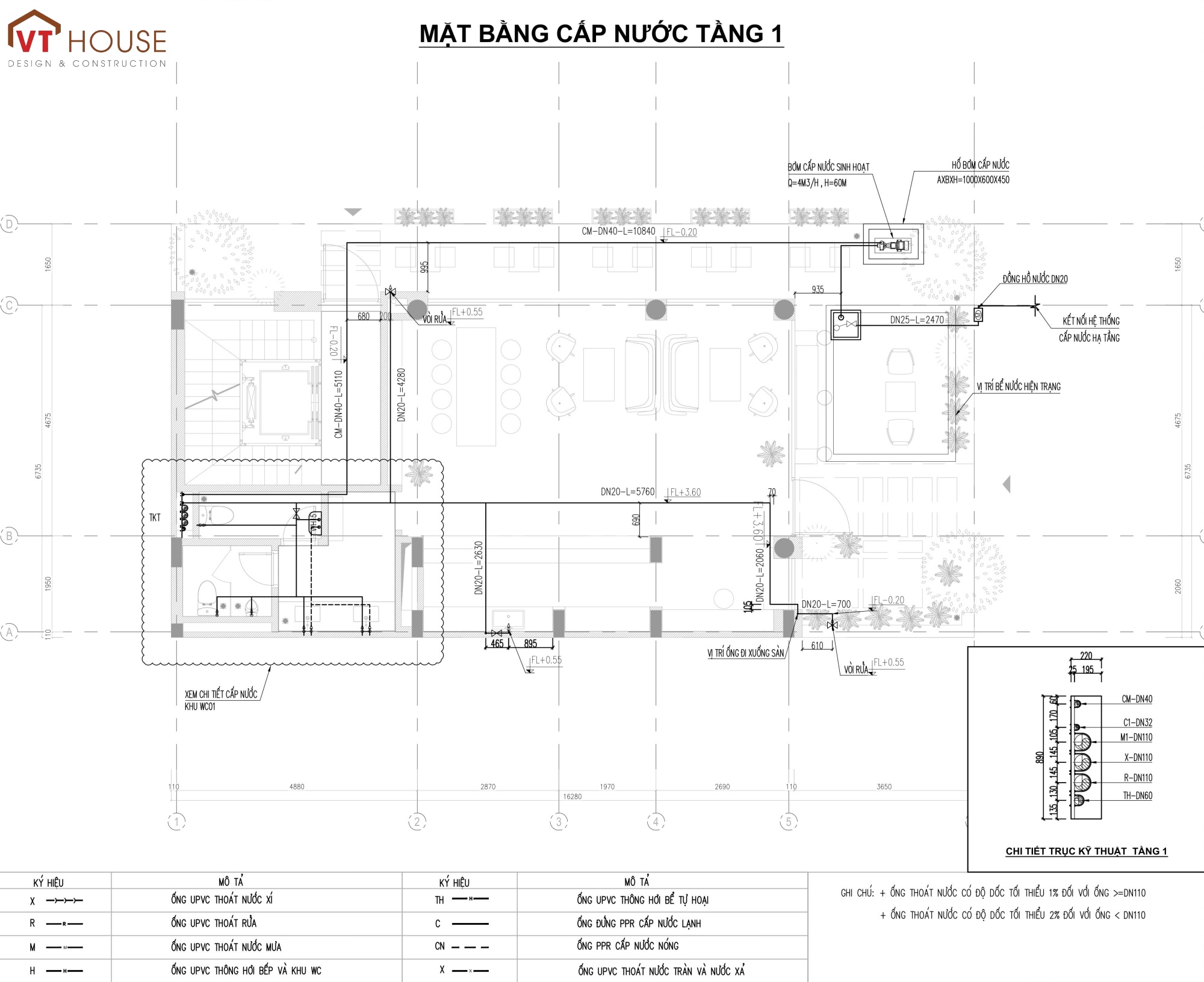

2. Mặt Bằng Cấp Nước Các Tầng

Mặt bằng cấp nước các tầng thể hiện rõ vị trí đường ống, kích thước ống (ví dụ DN20 cho nhánh cấp vào thiết bị), và vị trí lắp đặt thiết bị vệ sinh trong khu vực toilet và pantry. Việc bố trí đường ống đi ngầm hoặc đi nổi có tính toán kỹ lưỡng về mặt thẩm mỹ và kỹ thuật.

CHI TIẾT THIẾT KẾ HỆ THỐNG THOÁT NƯỚC

Hệ thống thoát nước được thiết kế để thu gom và xả thải nước bẩn, nước mưa ra khỏi công trình một cách nhanh chóng, đảm bảo vệ sinh môi trường.

1. Sơ Đồ Nguyên Lý Thoát Nước

Phân loại hệ thống: Hệ thống được phân chia thành 3 phần chính (theo sơ đồ):
- Thoát nước thải (TT): Thu gom nước thải từ Bệt xí.
- Thoát nước sinh hoạt (TSH): Thu gom nước từ Lavabo, Phễu thoát sàn, chậu rửa.
- Thoát nước mưa (TM): Thu gom nước mưa trên mái và ban công.
Tách biệt: Theo tiêu chuẩn thiết kế, hệ thống nước thải và nước sinh hoạt được thu gom riêng biệt trên các đường ống chính, sau đó mới hợp nhất để đưa về Bể Tự Hoại và hệ thống thoát nước chung của thành phố. Việc tách biệt giúp tối ưu hóa việc xử lý và ngăn mùi.
Ống đứng: Ống thoát đứng được thiết kế với kích thước phù hợp để đảm bảo khả năng thoát nước, kết hợp với các ống thông hơi để ngăn hiện tượng rút xi-phông, đảm bảo bẫy nước hoạt động hiệu quả, ngăn mùi hôi quay ngược lại.

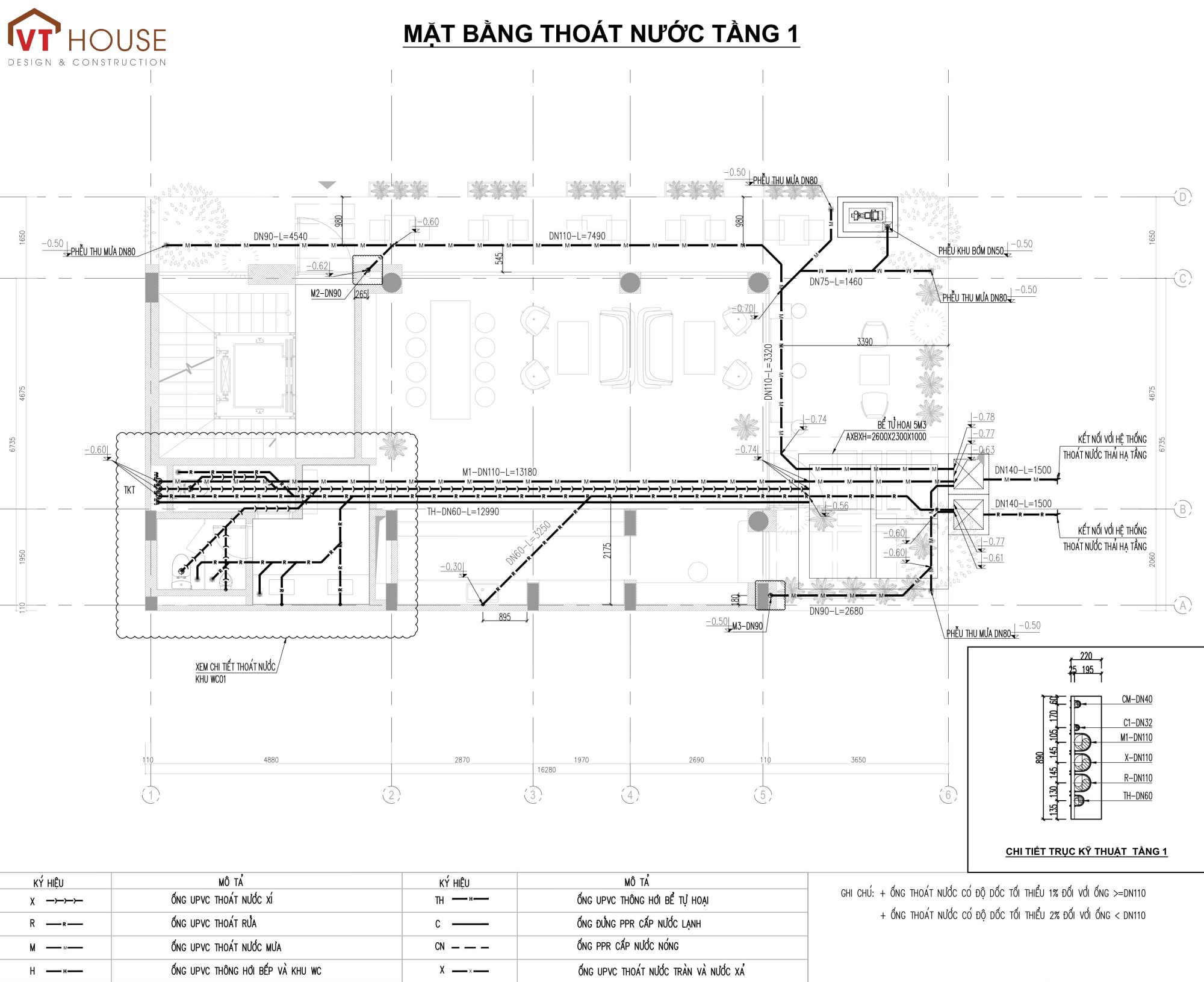

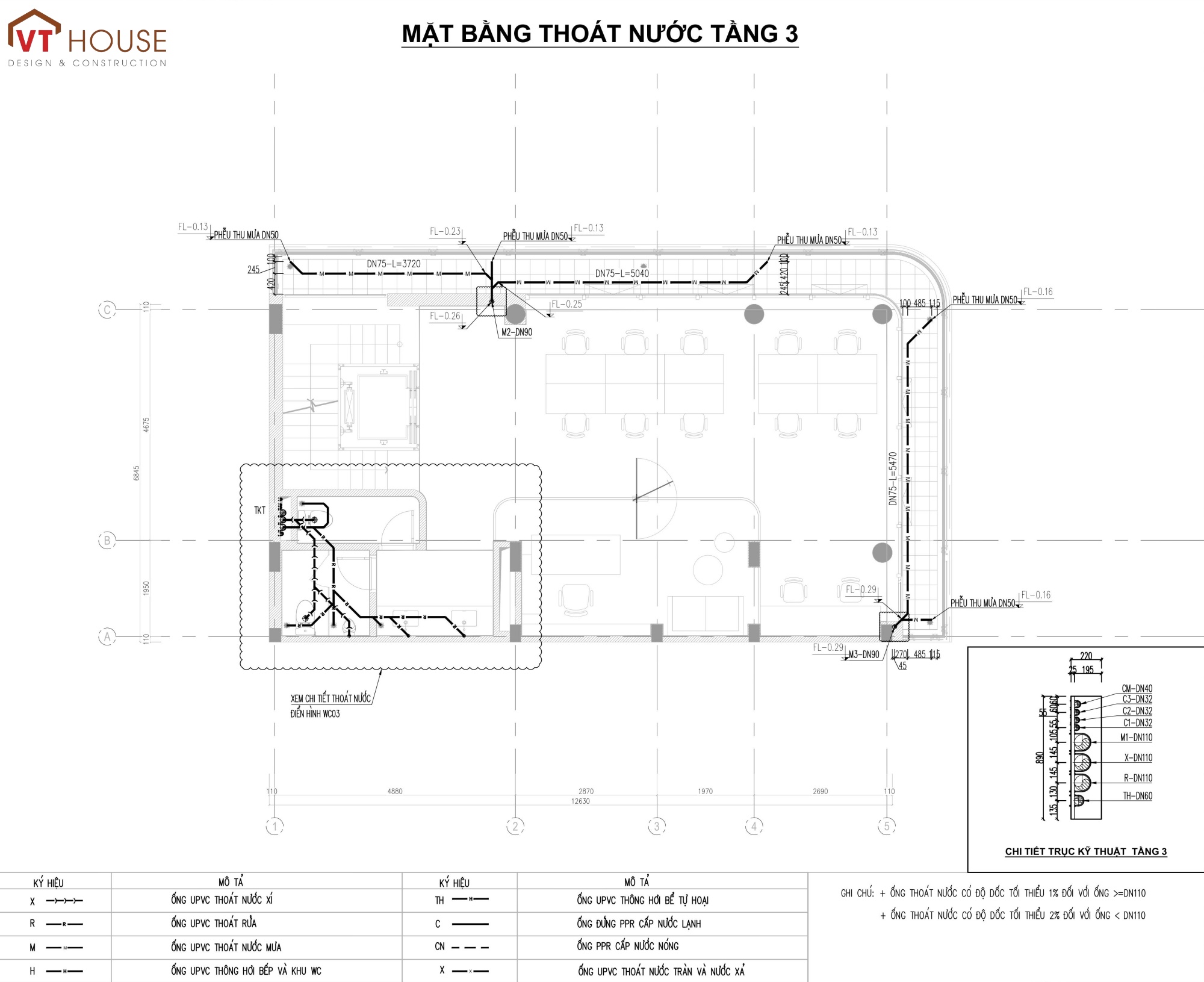

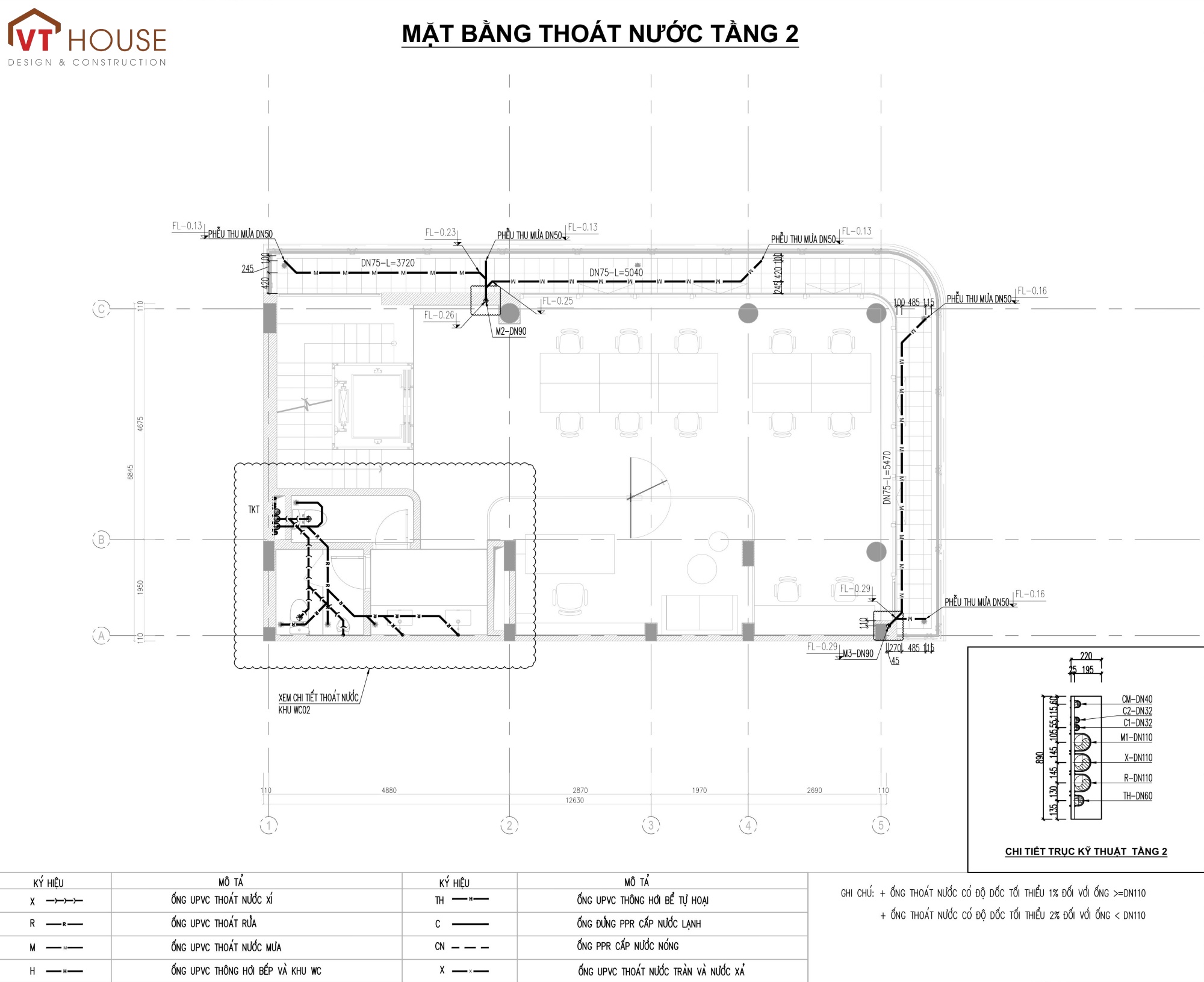

2. Mặt Bằng Thoát Nước Các Tầng

Mặt bằng thoát nước các tầng chỉ rõ độ dốc ống thoát, kích thước ống, vị trí Phễu thoát sàn, Phễu thu nước mưa (trên Tầng Tum/mái) và hướng chảy.

Độ dốc tiêu chuẩn: Độ dốc ống thoát được tuân thủ theo tiêu chuẩn kỹ thuật để đảm bảo chất thải có thể trôi theo lực hấp dẫn, tránh tắc nghẽn.
Chi tiết kỹ thuật: Chi tiết lắp đặt tại các khu vực toilet và thay đổi hướng đi của ống được thể hiện rõ trong các bản vẽ chi tiết kỹ thuật, đảm bảo thi công đúng yêu cầu kỹ thuật và dễ dàng bảo trì.

CAM KẾT CHẤT LƯỢNG THIẾT KẾ CỦA VT-HOUSE

Bản thiết kế hệ thống Cấp Thoát Nước cho Văn phòng Việt Úc của VT-House cam kết đạt chuẩn:

Tiêu chuẩn kỹ thuật: Tuân thủ các tiêu chuẩn xây dựng Việt Nam và các quy phạm liên quan (như TCVN 4474:1987 về Thoát nước bên trong; TCXD 33:1985 về Cấp nước bên trong).
Tính ổn định: Hệ thống bơm cấp nước và phân phối được tính toán chính xác để đảm bảo áp lực nước tại mọi tầng luôn ổn định.
Tính vệ sinh & An toàn: Hệ thống thoát nước được thiết kế với độ dốc và thông hơi hợp lý, đảm bảo thoát nước triệt để, ngăn mùi hôi, giữ gìn vệ sinh cho không gian văn phòng.
