Sơ Đồ Nguyên Lý Cấp Thoát Nước: "Trái tim " của hệ thống

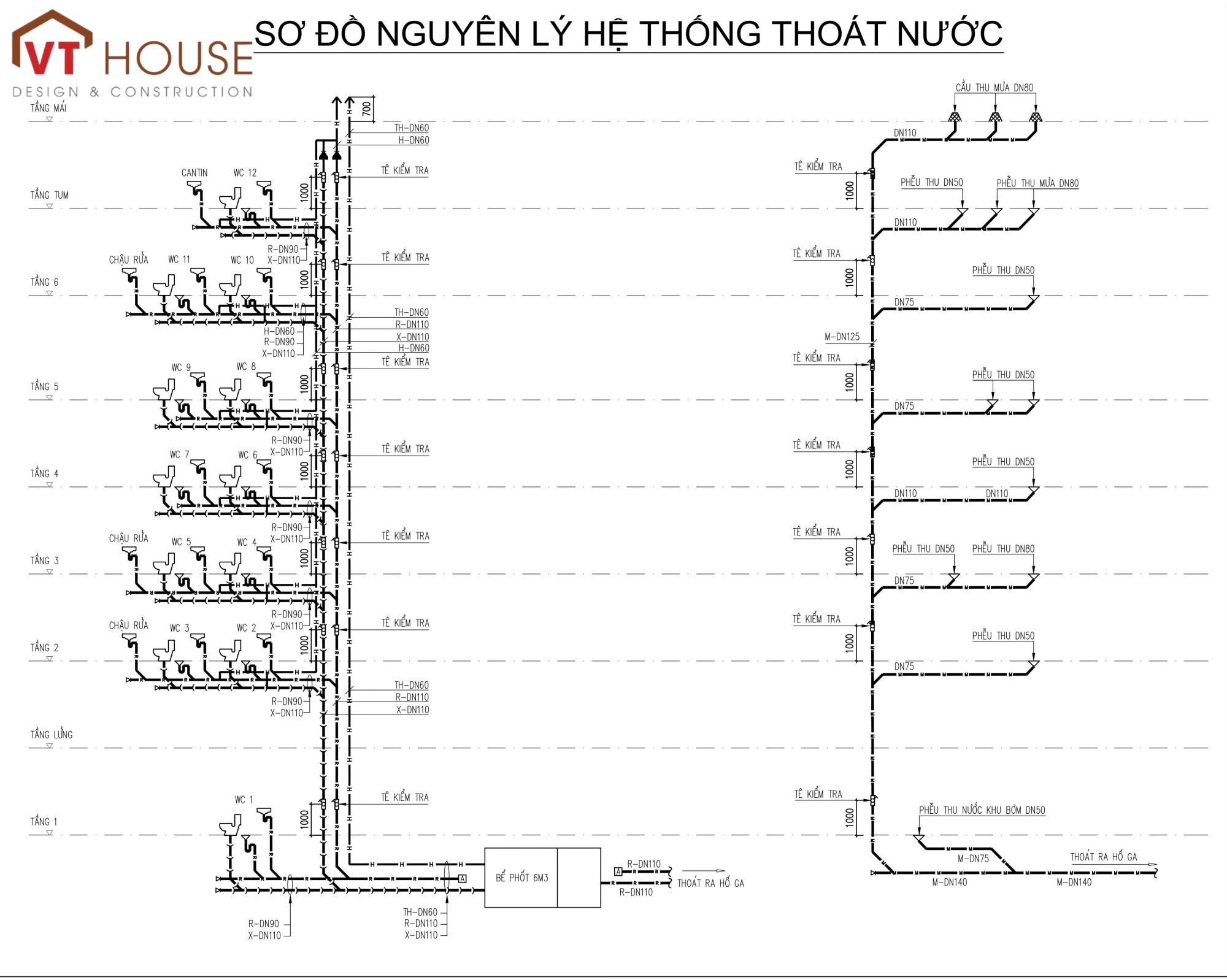

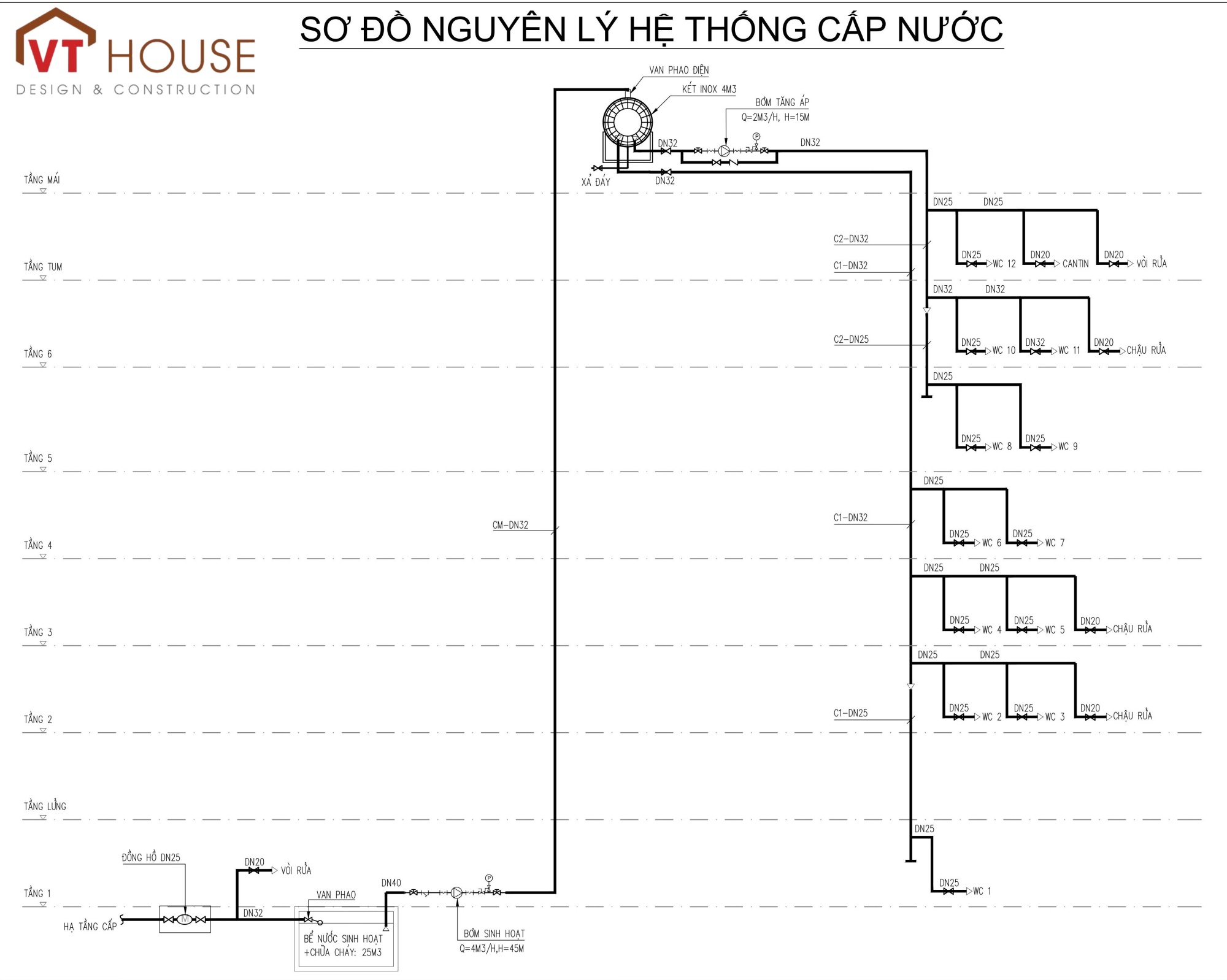

Sơ đồ nguyên lý cấp thoát nước được ví như bản đồ chỉ dẫn chi tiết, thể hiện toàn bộ cấu trúc và nguyên tắc hoạt động của hệ thống. Đây không chỉ là một tập hợp các đường ống mà còn là sự minh họa trực quan về cách nước được đưa vào, sử dụng và thoát ra khỏi công trình.
Một sơ đồ nguyên lý chuẩn cần thể hiện rõ ràng các yếu tố sau:
-
Nguồn cấp nước: Xác định vị trí và phương thức đấu nối với nguồn nước chính (nước máy, giếng khoan...).
-
Hệ thống bơm và bể chứa: Nếu công trình có nhu cầu sử dụng bơm tăng áp, bể ngầm, bể mái, sơ đồ sẽ chỉ ra vị trí, dung tích và nguyên lý hoạt động của chúng.
-
Đường ống cấp nước: Thể hiện rõ các đường ống chính, nhánh, kích thước đường kính ống, loại vật liệu (PPR, HDPE...) và áp lực thiết kế.
-
Thiết bị vệ sinh: Vị trí các thiết bị sử dụng nước như bồn cầu, lavabo, vòi sen, máy giặt... và cách chúng được cấp nước.
-
Hệ thống thoát nước mưa và nước thải: Phân biệt rõ ràng đường ống thoát nước mưa và nước thải sinh hoạt. Chỉ rõ các điểm thu nước, phễu thu, hố ga, bể phốt (nếu có) và đường thoát ra hệ thống thoát nước chung của khu vực.
-
Các van và phụ kiện: Vị trí van khóa, van một chiều, van giảm áp, van xả khí, khớp nối, co, tê... đảm bảo việc vận hành, bảo trì và sửa chữa dễ dàng.
-
Độ dốc thoát nước: Mặc dù không thể hiện chi tiết độ dốc trên sơ đồ nguyên lý tổng thể, nhưng nguyên tắc về độ dốc phải được tuân thủ để đảm bảo nước thoát đi dễ dàng, tránh đọng ứ.
Việc thiết kế sơ đồ nguyên lý phải tuân thủ các tiêu chuẩn Việt Nam (ví dụ: TCVN 4519:1988 về Cấp nước bên trong công trình, TCVN 5737:1993 về Thoát nước bên trong nhà và công trình...) và các quy chuẩn xây dựng hiện hành, đảm bảo an toàn, vệ sinh và hiệu quả sử dụng.

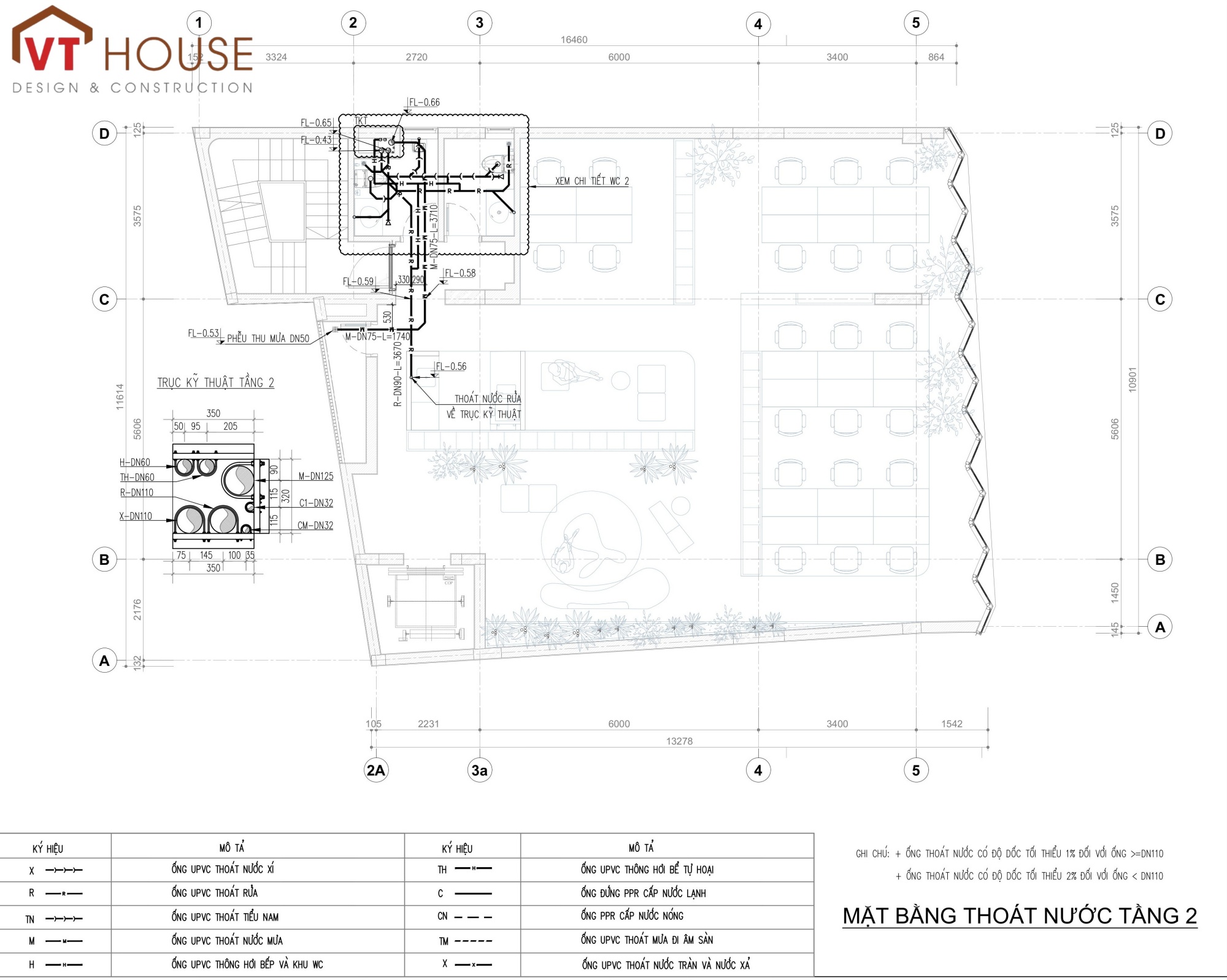

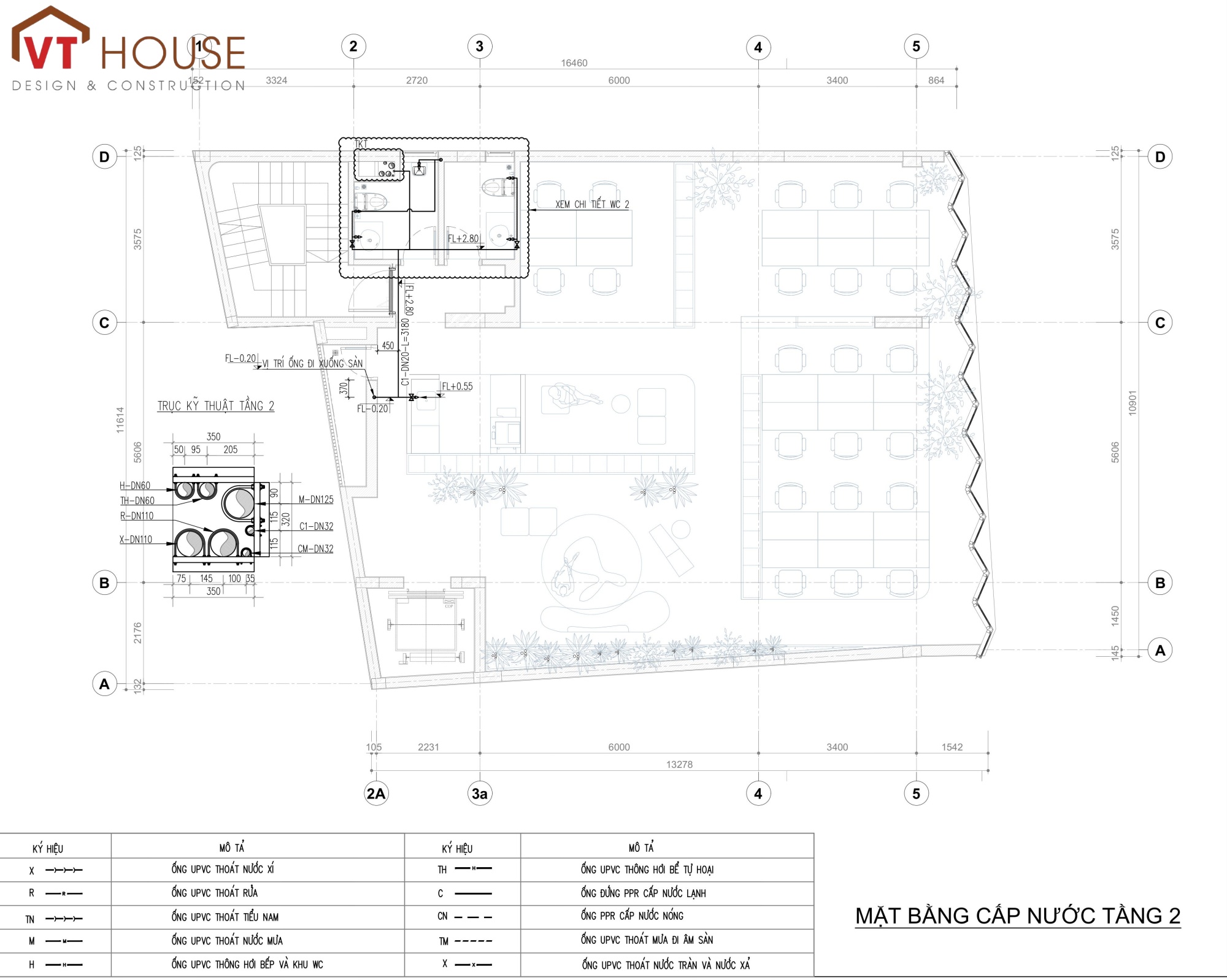

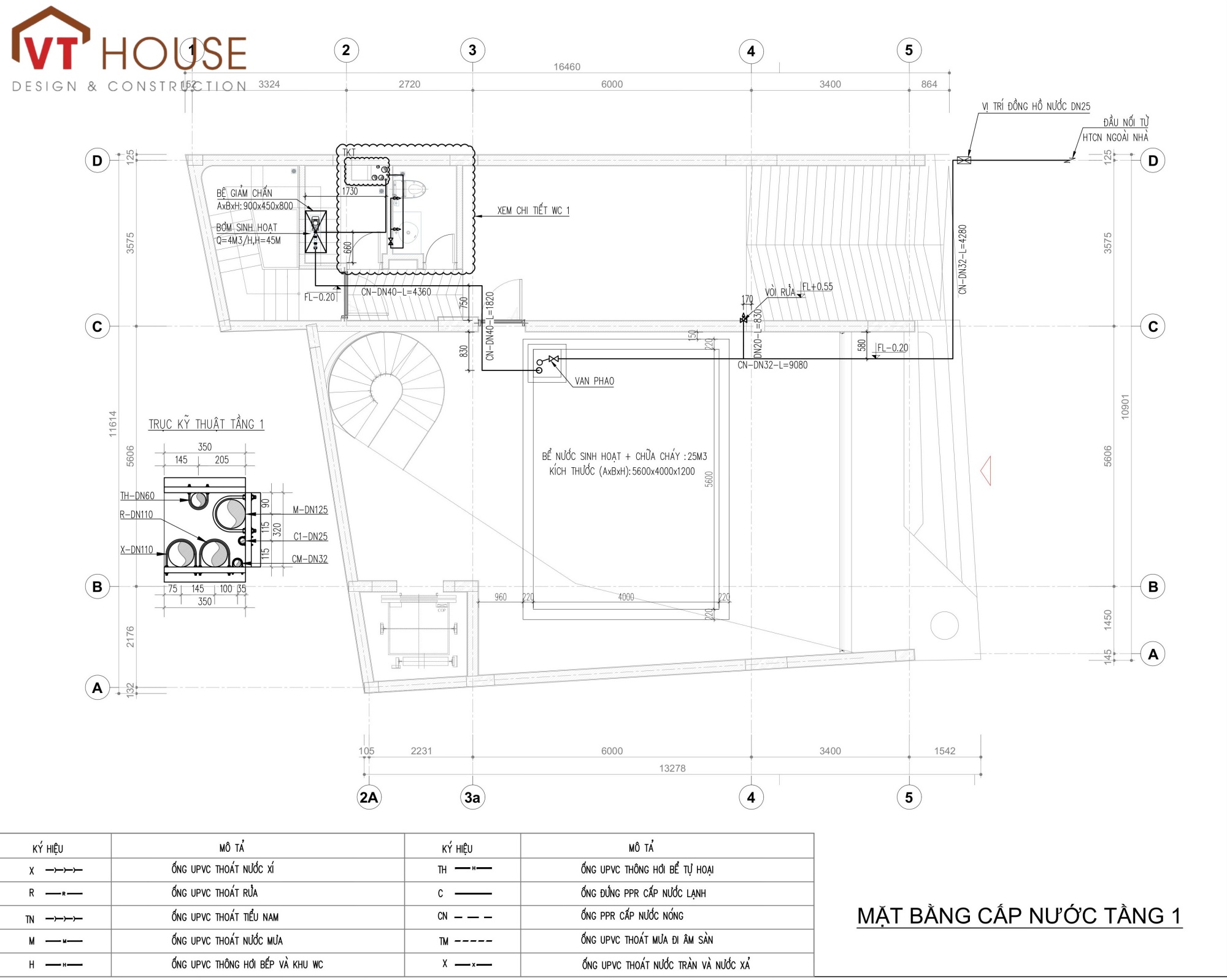

Mặt Bằng Cấp Thoát Nước Các Tầng: "Bản Đồ" Vị Trí Cụ Thể

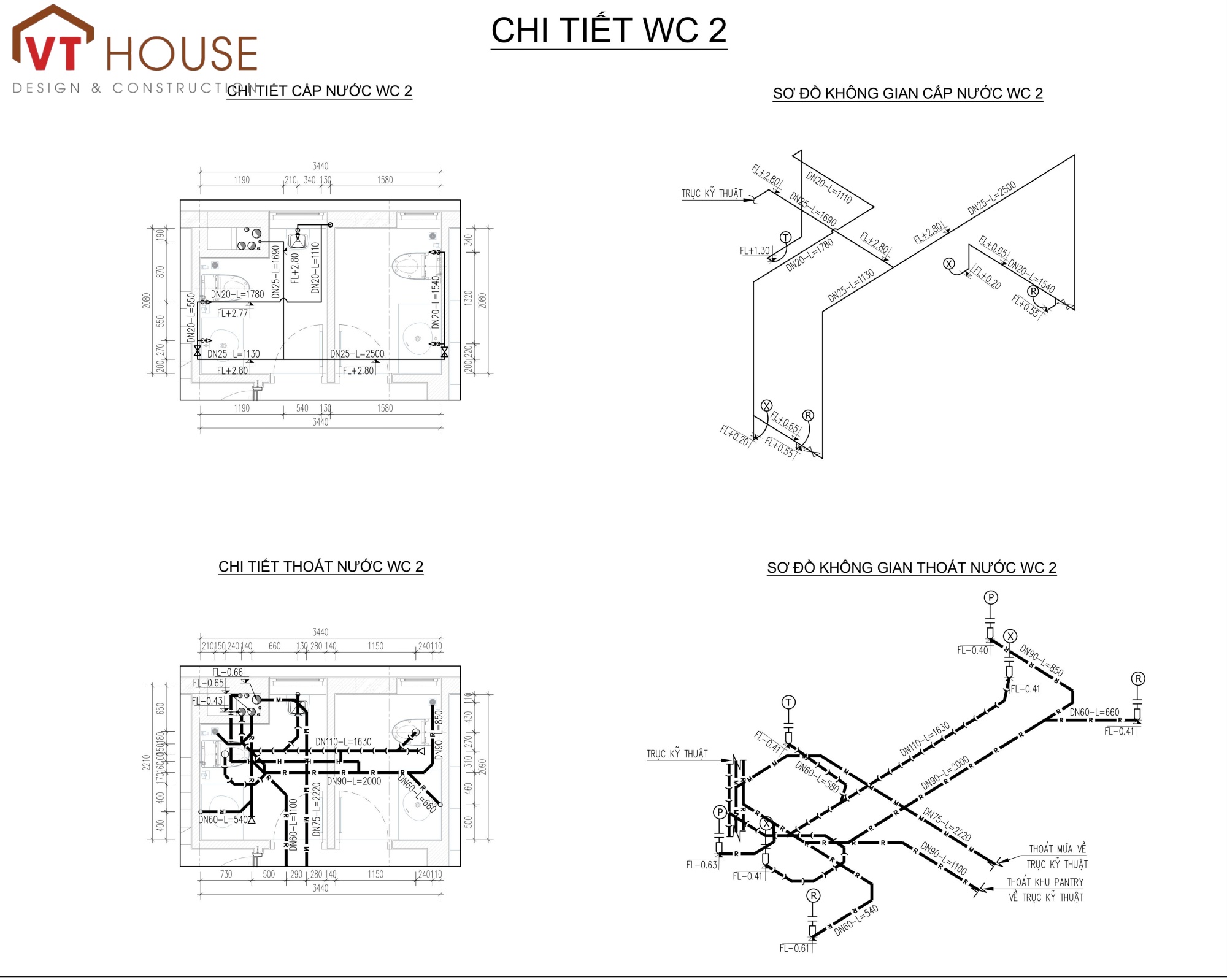

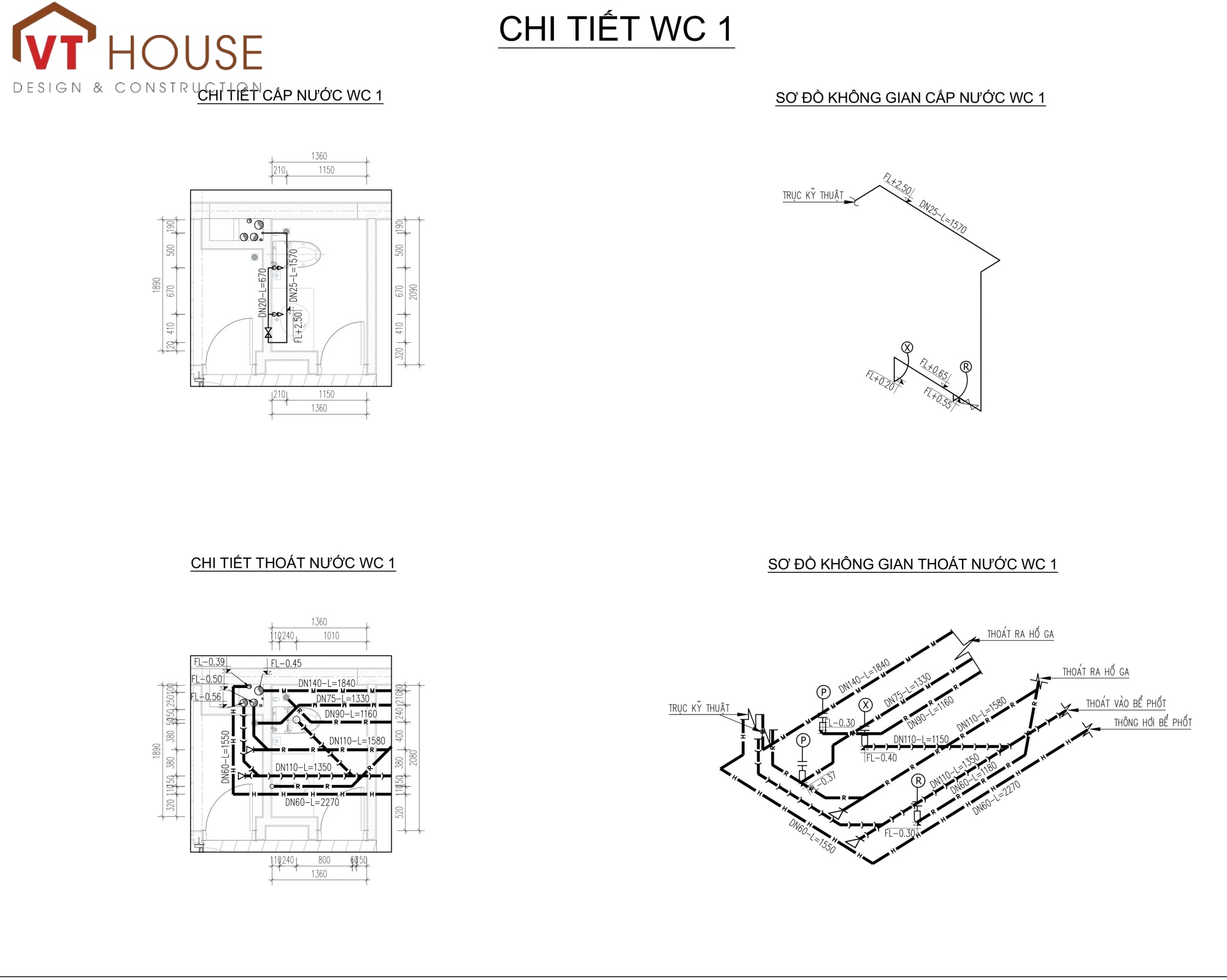

Trong khi sơ đồ nguyên lý cung cấp cái nhìn tổng quan, thì mặt bằng cấp thoát nước các tầng lại là bản vẽ chi tiết, thể hiện vị trí cụ thể của từng đường ống, thiết bị trên từng mặt sàn. Đây là cơ sở để thi công lắp đặt chính xác.
Một bản vẽ mặt bằng cấp thoát nước chuẩn phải bao gồm:
-
Bố trí đường ống cấp nước: Vị trí chính xác của các đường ống đi nổi, đi âm tường, âm sàn, các đường nhánh cấp nước cho từng thiết bị vệ sinh.
-
Bố trí đường ống thoát nước: Vị trí các đường ống thoát nước thải, thoát nước mưa, hộp kỹ thuật, phễu thu sàn, lavabo, bồn cầu...
-
Kích thước và cao độ: Thể hiện rõ đường kính ống, cao độ lắp đặt của các đường ống, phễu thu, điểm đấu nối.
-
Vị trí các thiết bị: Bố trí chuẩn xác vị trí các thiết bị vệ sinh, sen vòi, bình nóng lạnh...
-
Ghi chú và ký hiệu: Sử dụng các ký hiệu tiêu chuẩn để biểu thị các loại đường ống, van, phụ kiện, thiết bị, đảm bảo dễ đọc và dễ hiểu cho người thi công.
-
Chi tiết đấu nối: Thể hiện các chi tiết đấu nối đặc biệt, hoặc những vị trí phức tạp cần sự chú ý.
-
Hệ thống thoát nước mái (nếu có): Chi tiết vị trí phễu thu nước mái, đường ống thoát nước mưa từ mái xuống.
Mặt bằng cấp thoát nước phải được thiết kế đồng bộ với kiến trúc và kết cấu công trình, tránh xung đột với các hệ thống khác như điện, điều hòa không khí. Sự phối hợp chặt chẽ giữa các bộ môn là yếu tố then chốt để có một bản vẽ hoàn chỉnh và khả thi thi công.
Tiêu Chuẩn Thiết Kế Tại VTHouse Design & Construction
Tại VTHouse Design & Construction, chúng tôi cam kết các hồ sơ thiết kế cấp thoát nước đều tuân thủ nghiêm ngặt các tiêu chuẩn thiết kế hiện hành của Việt Nam và quốc tế (nếu áp dụng), đảm bảo:
-
Tính an toàn: Tránh rò rỉ, ngập úng, đảm bảo vệ sinh môi trường.
-
Tính hiệu quả: Đảm bảo đủ áp lực nước, thoát nước nhanh chóng, tránh tắc nghẽn.
-
Tính kinh tế: Tối ưu hóa vật liệu, giảm thiểu chi phí phát sinh trong quá trình thi công và vận hành.
-
Tính bền vững: Lựa chọn vật liệu phù hợp, thiết kế dễ bảo trì, sửa chữa.
-
Tính thẩm mỹ: Giấu ống gọn gàng, không ảnh hưởng đến không gian kiến trúc.
VTHouse Design & Construction tự hào là đơn vị cung cấp dịch vụ thiết kế MEPF chuyên nghiệp, mang đến những giải pháp tối ưu cho mọi công trình.
