Hồ Sơ Nước 52 Hàng Bài: Giải Pháp Cấp Thoát Nước Hiện Đại

Dự án Tổ hợp công trình văn phòng, nhà ở và dịch vụ thương mại 52 Hàng Bài với quy mô ấn tượng, gần 7.094m2 sàn xây dựng, bao gồm 9 tầng nổi và 5 tầng hầm, là một trong những điểm nhấn kiến trúc tại Quận Hoàn Kiếm, Hà Nội. Để đảm bảo vận hành ổn định và bền vững cho một công trình phức tạp như vậy, hệ thống cơ điện (MEPF) đóng vai trò cực kỳ quan trọng, đặc biệt là hệ thống cấp thoát nước. VTHouse Design & Construction tự hào là đơn vị tư vấn thiết kế cơ điện cho dự án này vào năm 2018, mang đến các giải pháp tối ưu và đạt chuẩn.

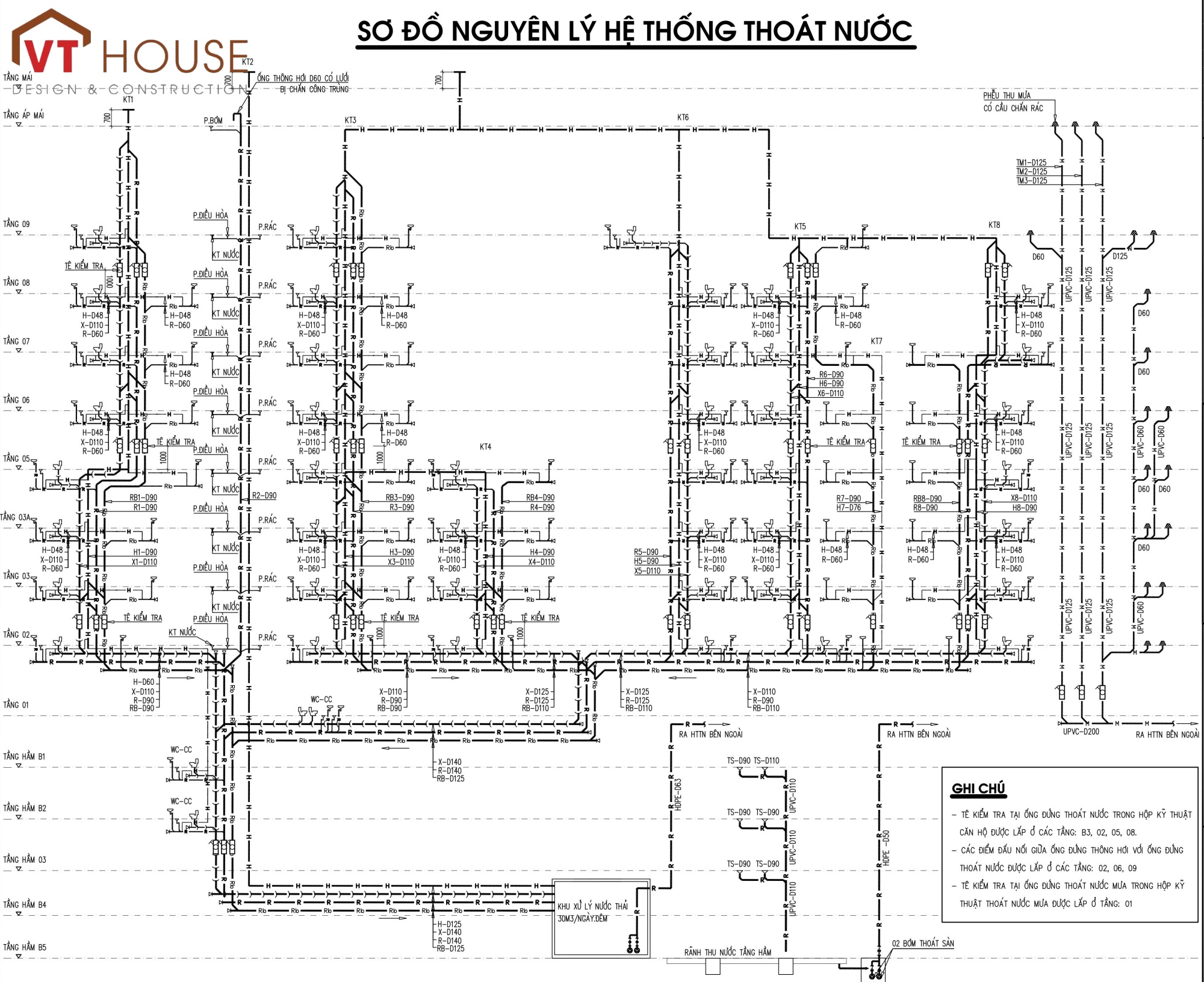

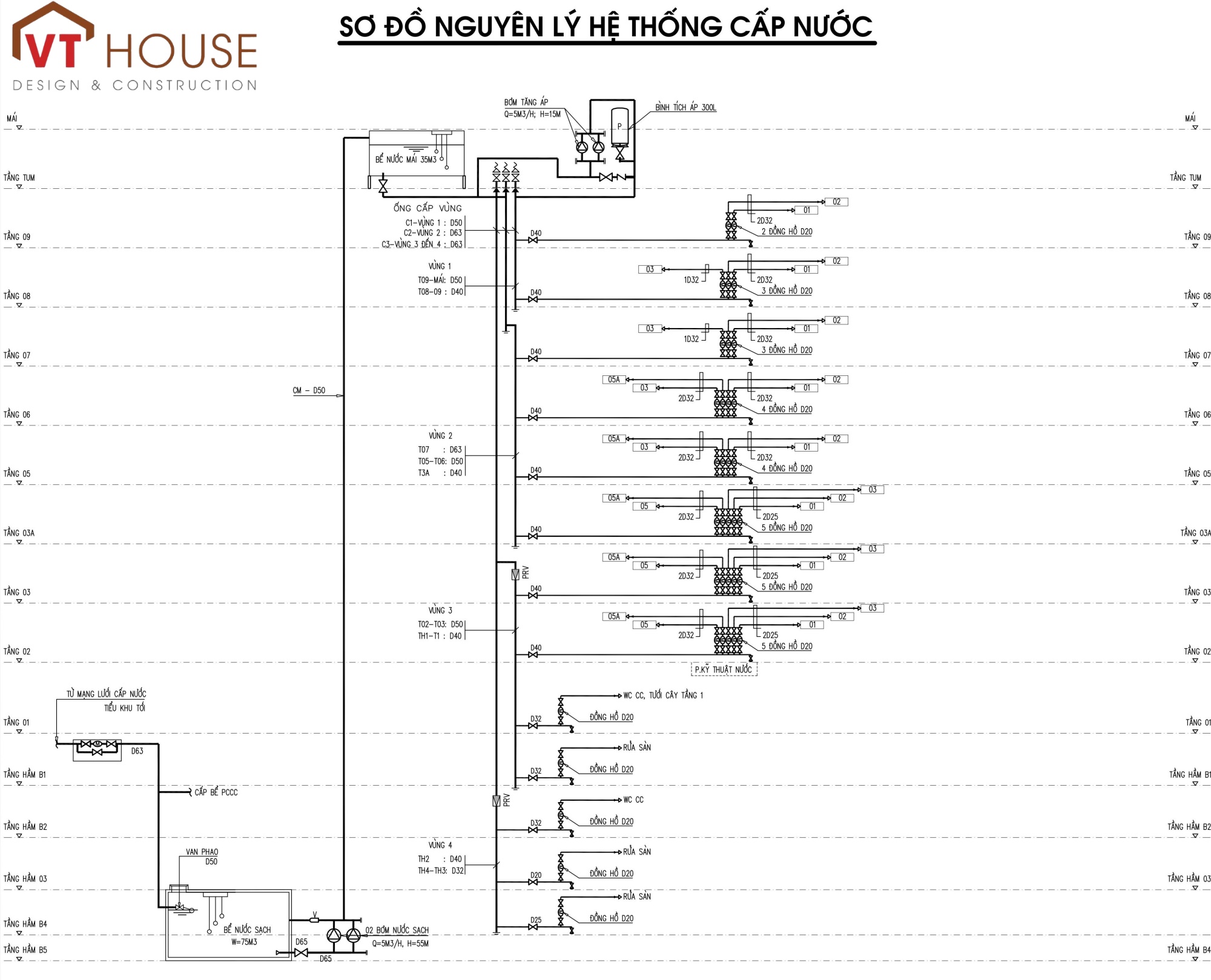

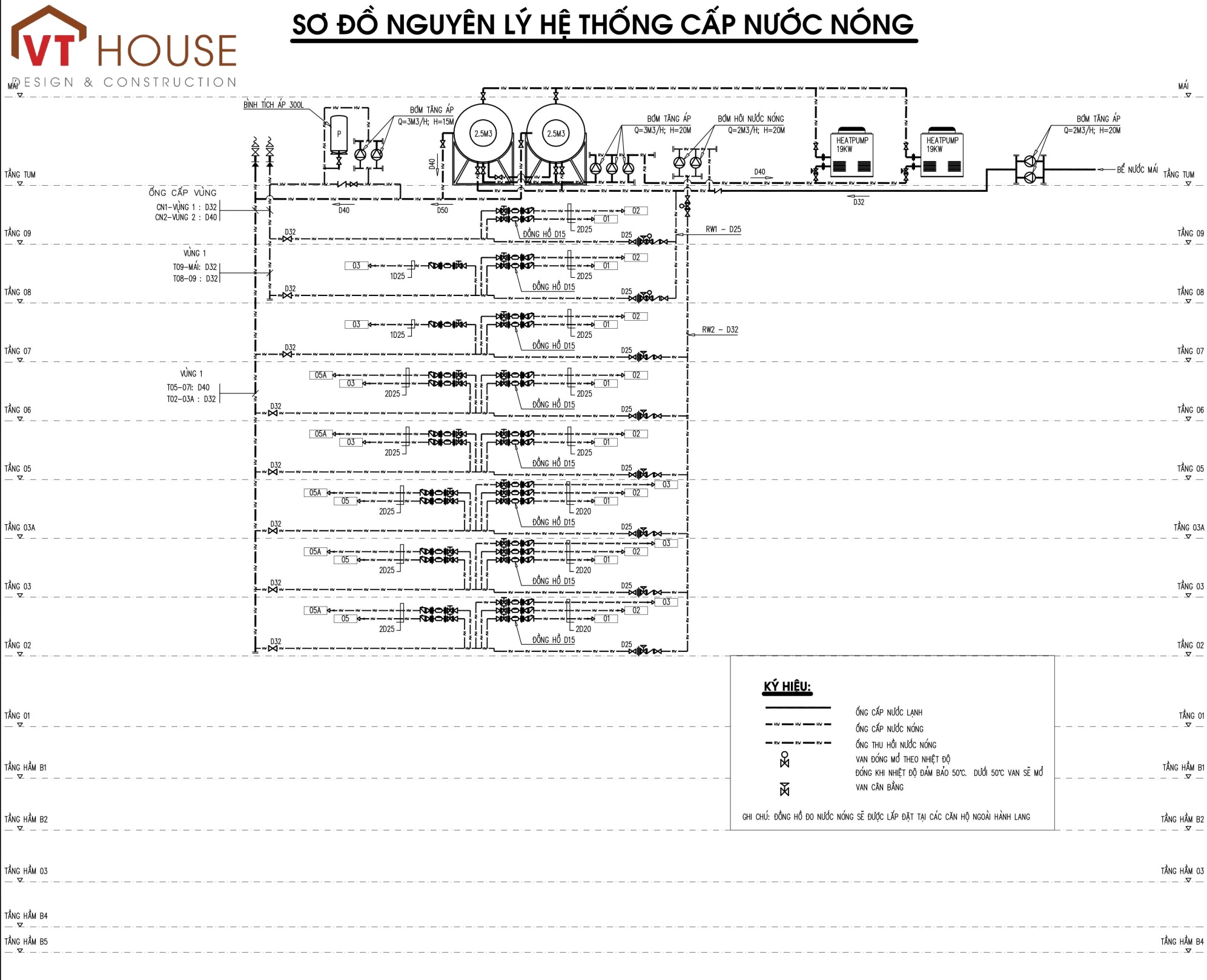

Sơ Đồ Nguyên Lý Cấp Thoát Nước: Nền Tảng Của Hệ Thống

Sơ đồ nguyên lý cấp thoát nước là xương sống của toàn bộ hệ thống. Đối với một công trình cao tầng và đa chức năng như 52 Hàng Bài, sơ đồ này được thiết kế một cách tỉ mỉ để đảm bảo:

Cấp nước ổn định và liên tục: Hệ thống cấp nước được phân chia thành các khu vực riêng biệt (khu văn phòng, khu căn hộ, khu dịch vụ thương mại) với áp lực nước phù hợp cho từng nhu cầu sử dụng. Các bồn chứa nước sạch, hệ thống bơm tăng áp (nếu cần thiết) và đường ống phân phối được bố trí hợp lý, đảm bảo cung cấp đủ lưu lượng và áp lực đến mọi điểm dùng nước trong tòa nhà, từ các thiết bị vệ sinh đến hệ thống phòng cháy chữa cháy.
Thoát nước hiệu quả và an toàn: Sơ đồ thoát nước bao gồm hệ thống thoát nước thải sinh hoạt, thoát nước mưa và thoát nước từ các thiết bị đặc biệt. Các đường ống thoát được thiết kế với độ dốc phù hợp để đảm bảo dòng chảy tự do, tránh tắc nghẽn và mùi hôi. Hệ thống cống thoát nước mưa trên mái và các khu vực sân cũng được tính toán kỹ lưỡng để tránh ngập úng. Đặc biệt, đối với các tầng hầm, hệ thống thoát nước hầm và bơm nước thải được bố trí để xử lý nước ngầm và nước thải phát sinh.
Tuân thủ tiêu chuẩn: Tất cả các yếu tố trong sơ đồ nguyên lý đều được thiết kế tuân thủ các tiêu chuẩn, quy chuẩn kỹ thuật hiện hành của Việt Nam về cấp thoát nước cho công trình xây dựng, đảm bảo an toàn vệ sinh, hiệu quả sử dụng và khả năng bảo trì.

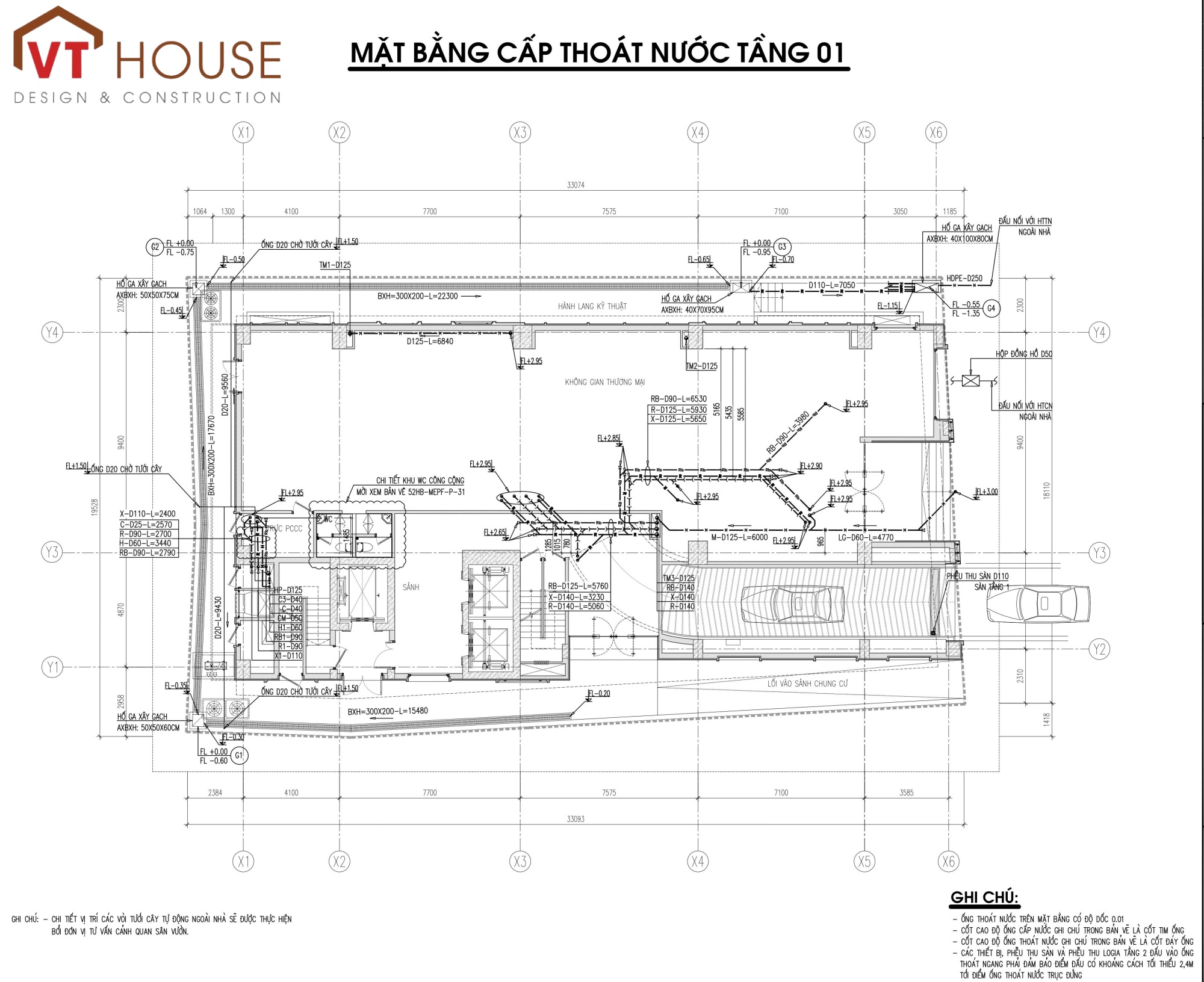

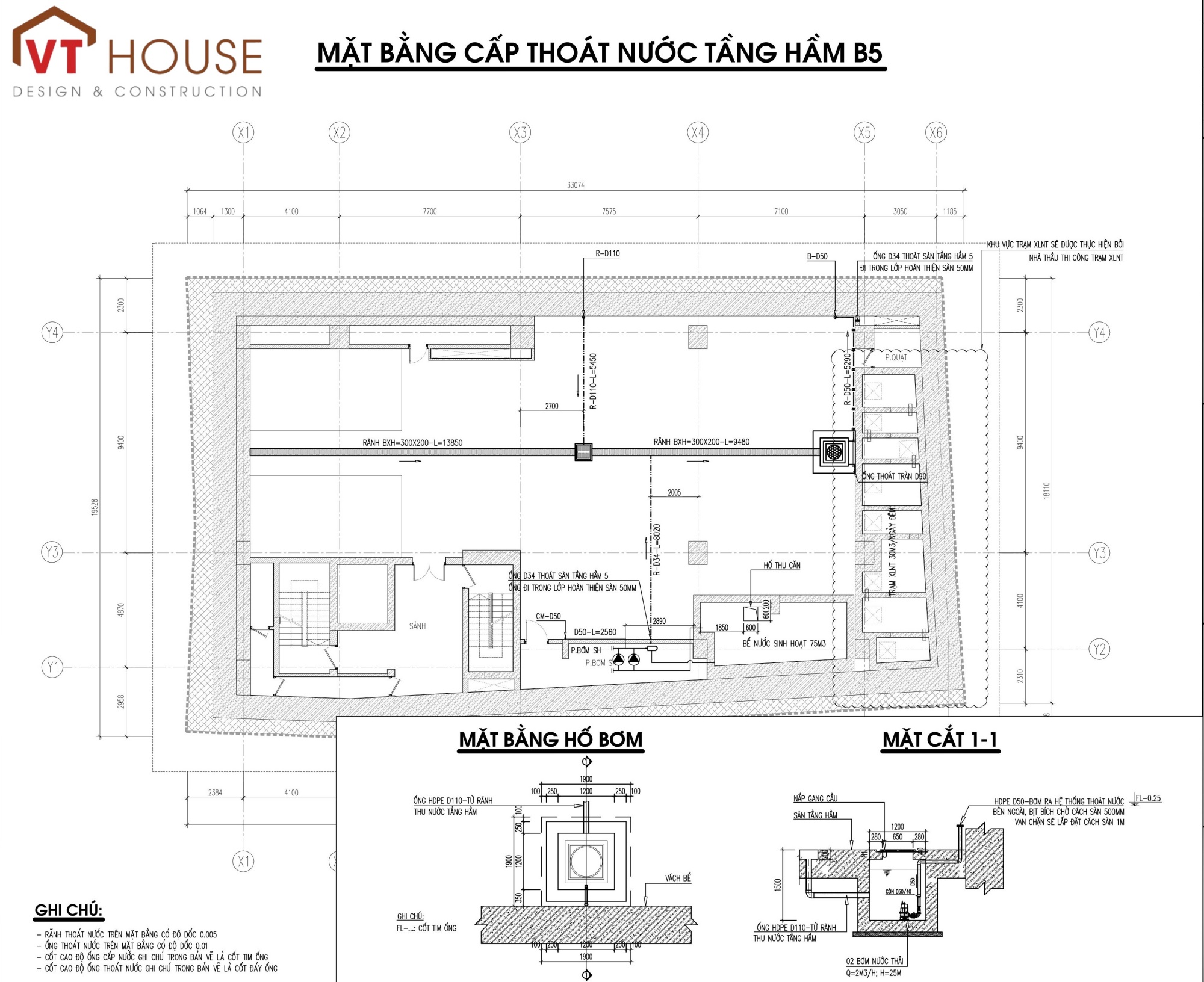

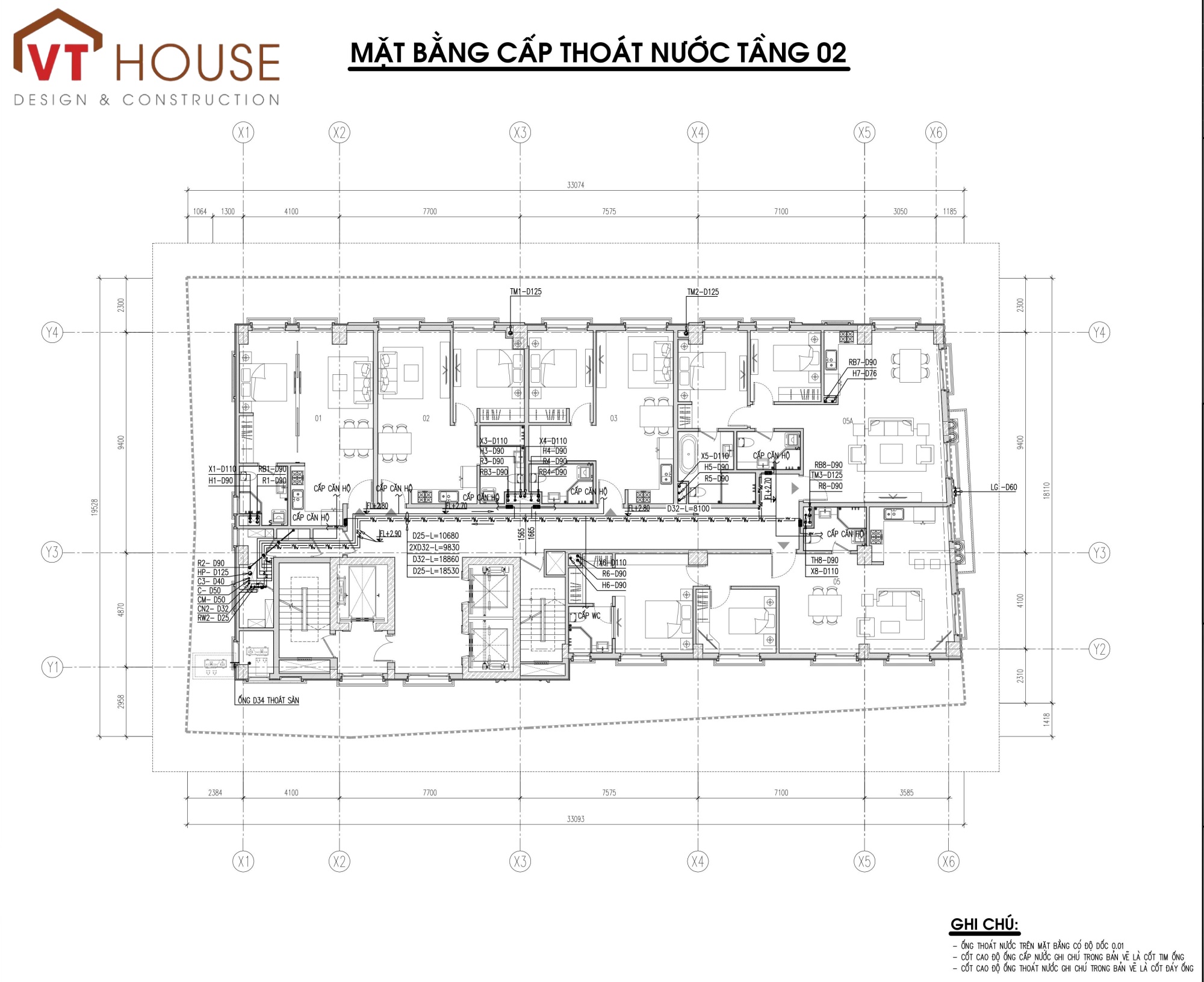

Mặt Bằng Cấp Thoát Nước Các Tầng: Chi Tiết Từng Góc Độ

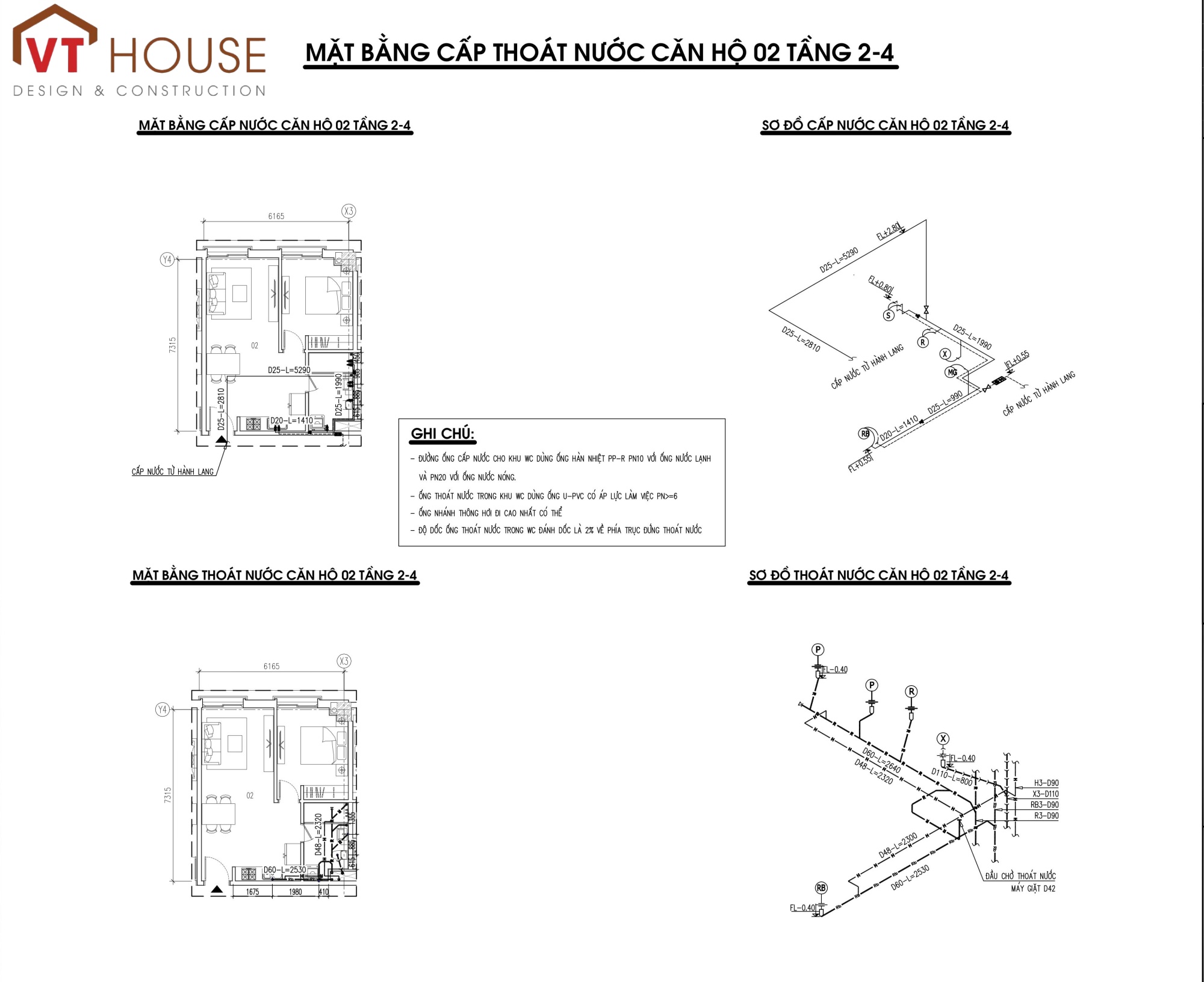

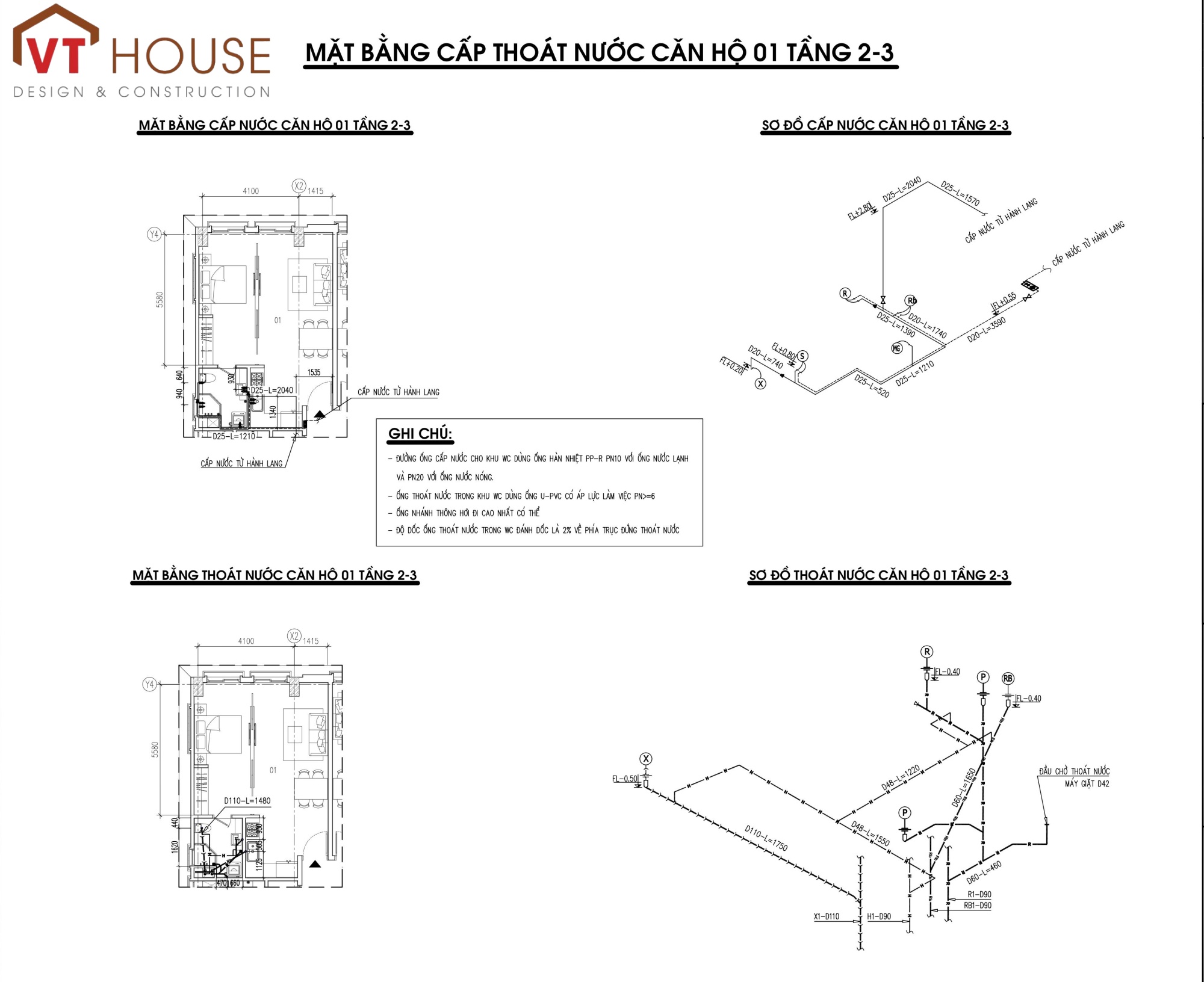

Bên cạnh sơ đồ nguyên lý, mặt bằng cấp thoát nước các tầng thể hiện chi tiết vị trí và đường đi của hệ thống đường ống cấp nước, thoát nước trên từng mặt bằng. Đối với dự án 52 Hàng Bài, hồ sơ này bao gồm:

Mặt bằng cấp nước: Trình bày vị trí các đường ống cấp nước chính, nhánh, các van khóa, đồng hồ nước, thiết bị cấp nước (bồn cầu, lavabo, vòi sen, chậu rửa, v.v.) tại từng tầng. Sự bố trí khoa học giúp tối ưu hóa việc cấp nước đến từng khu vực sử dụng, giảm thiểu tổn thất áp lực và dễ dàng cho việc bảo trì, sửa chữa sau này.
Mặt bằng thoát nước: Chi tiết đường ống thoát nước thải sinh hoạt (nước đen, nước xám), đường ống thoát nước mưa, vị trí các phễu thu sàn, hố ga, bể phốt (nếu có). Việc tính toán độ dốc và đường kính ống phù hợp trên từng mặt bằng là yếu tố then chốt để đảm bảo thoát nước nhanh chóng, tránh tắc nghẽn và giữ vệ sinh cho không gian.
Chi tiết đấu nối và lắp đặt: Các mặt bằng cũng cung cấp chi tiết về cách đấu nối giữa các thiết bị, kích thước đường ống, và các yêu cầu kỹ thuật khác để đảm bảo việc lắp đặt đúng theo thiết kế.

Toàn bộ hồ sơ cấp thoát nước của dự án 52 Hàng Bài do VTHouse Design & Construction thực hiện đều đảm bảo các tiêu chuẩn nghiêm ngặt về kỹ thuật, an toàn và vệ sinh môi trường. Đây là minh chứng cho năng lực và kinh nghiệm của chúng tôi trong việc cung cấp các giải pháp MEPF toàn diện cho các công trình lớn và phức tạp.

Sơ Đồ & Mặt Bằng Cấp Thoát Nước Dự Án 52 Hàng Bài: Giải Pháp MEPF Chuyên Nghiệp
