5 Lưu Ý Quan Trọng Khi Thiết Kế Sơ Đồ Nguyên Lý Cấp Điện Cho Công Trình

1. Vai trò của sơ đồ nguyên lý cấp điện trong thiết kế cơ điện

Trong thiết kế cơ điện (MEP), sơ đồ nguyên lý cấp điện là tài liệu nền tảng thể hiện toàn bộ ý đồ thiết kế và cách thức truyền tải năng lượng điện trong công trình.
Một sơ đồ được thiết kế chuẩn xác, khoa học sẽ giúp hệ thống vận hành ổn định – an toàn – tiết kiệm năng lượng.
Ngược lại, nếu sai sót ở giai đoạn này, toàn bộ quá trình thi công và vận hành sau đó có thể gặp rủi ro nghiêm trọng.

2. 5 lưu ý quan trọng khi thiết kế sơ đồ nguyên lý cấp điện

1. Hiểu rõ đặc thù công trình

Mỗi loại công trình – nhà ở, văn phòng, nhà xưởng hay trung tâm thương mại – đều có nhu cầu và đặc tính sử dụng điện khác nhau.
Thiết kế sơ đồ phải dựa trên:

Số lượng và loại tải điện.
Mức độ ưu tiên và tính liên tục của nguồn.
Phương án dự phòng khi mất điện (máy phát, UPS, năng lượng mặt trời, v.v.).

2. Phân cấp nguồn và tải rõ ràng

Từ nguồn tổng, máy phát, UPS đến các tủ điện tầng, mọi cấp phải được thể hiện cụ thể công suất, hướng cấp điện và cấp ưu tiên.
Điều này giúp:

Dễ dàng kiểm soát tải và mở rộng hệ thống.
Tránh chồng chéo, quá tải hoặc sụt áp.

3. Bố trí thiết bị bảo vệ hợp lý

Các thiết bị như MCB, MCCB, RCCB, ELCB phải được chọn đúng thông số kỹ thuật và đặt đúng vị trí trong sơ đồ.
Đây là yếu tố then chốt giúp đảm bảo an toàn cho người sử dụng và thiết bị điện.

4. Đảm bảo cân bằng pha và tối ưu tiết diện cáp

Cân pha hợp lý giúp:

Giảm tổn hao điện năng.
Hạn chế tình trạng nóng dây, sụt áp hoặc cháy thiết bị.

Bên cạnh đó, việc tính toán tối ưu tiết diện dây dẫn giúp tiết kiệm chi phí đầu tư mà vẫn đảm bảo an toàn và hiệu quả kỹ thuật.

5. Phối hợp chặt chẽ với các bộ môn khác

Hệ thống điện không tồn tại độc lập.
Sơ đồ cấp điện cần được đồng bộ với kiến trúc, kết cấu, HVAC, cấp thoát nước và PCCC để:

Tránh xung đột khi thi công.
Dễ dàng bố trí ống, cáp và thiết bị trong không gian kỹ thuật.

3. Giải pháp từ VT-House – Đơn vị tư vấn thiết kế MEPF chuyên nghiệp

Tại VT-House, mỗi bản sơ đồ nguyên lý cấp điện đều được xây dựng dựa trên nguyên tắc:

“Rõ ràng – Đồng bộ – Vận hành thực tế hiệu quả.”

Chúng tôi luôn đảm bảo rằng:

Mọi bản vẽ đều được kiểm duyệt kỹ về kỹ thuật và tính khả thi thi công.
Hệ thống điện hoạt động ổn định, an toàn, dễ bảo trì.
Phù hợp với tiêu chuẩn Việt Nam và quốc tế trong lĩnh vực MEPF.

Đó chính là lý do các công trình do VT-House thiết kế luôn đạt độ tin cậy cao, vận hành hiệu quả và tiết kiệm năng lượng trong suốt vòng đời sử dụng.

VTHouse Design & Construction – Nền tảng vững chắc cho mọi công trình!

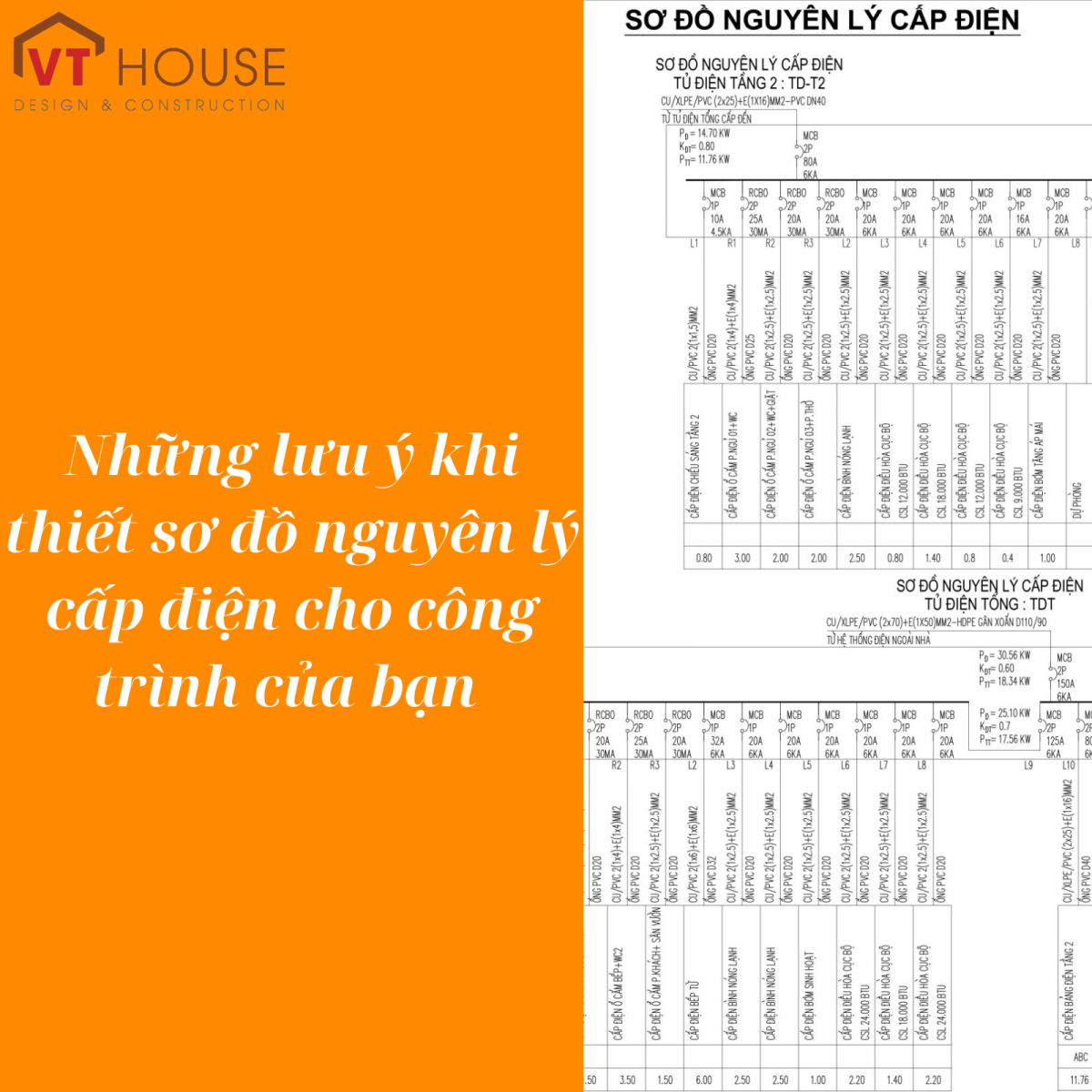

Lưu ý khi thiết kế sơ đồ nguyên lý cấp điện cho các công trình
