Trong một công trình cao cấp như biệt thự tại khu đô thị Nam An Khánh, việc kiểm soát chất lượng không khí bên trong không chỉ dừng lại ở việc làm mát hay sưởi ấm. Đó là cả một nghệ thuật kiến tạo môi trường sống trong lành, thoải mái và tràn đầy năng lượng. Hệ thống điều hòa không khí và thông gió (HVAC) chính là "lá phổi" nhân tạo, thực hiện sứ mệnh quan trọng này, đảm bảo mang đến trải nghiệm sống đỉnh cao cho gia chủ.
Hồ sơ thiết kế HVAC của VT-House là sự kết hợp giữa công nghệ hiện đại và sự tính toán kỹ thuật chính xác, nhằm tạo ra một giải pháp tối ưu về mọi mặt.
1. Hệ Thống Điều Hòa Không Khí: Tiện Nghi Vượt Trội, Thẩm Mỹ Tinh Tế
Đối với các công trình biệt thự, giải pháp điều hòa không chỉ cần đáp ứng yêu cầu về công suất mà còn phải đảm bảo tính thẩm mỹ, vận hành êm ái và tiết kiệm năng lượng. Các hệ thống như điều hòa trung tâm (VRV/VRF) hoặc Multi-Split thường là lựa chọn hàng đầu.
-
Nội dung bản vẽ:
-

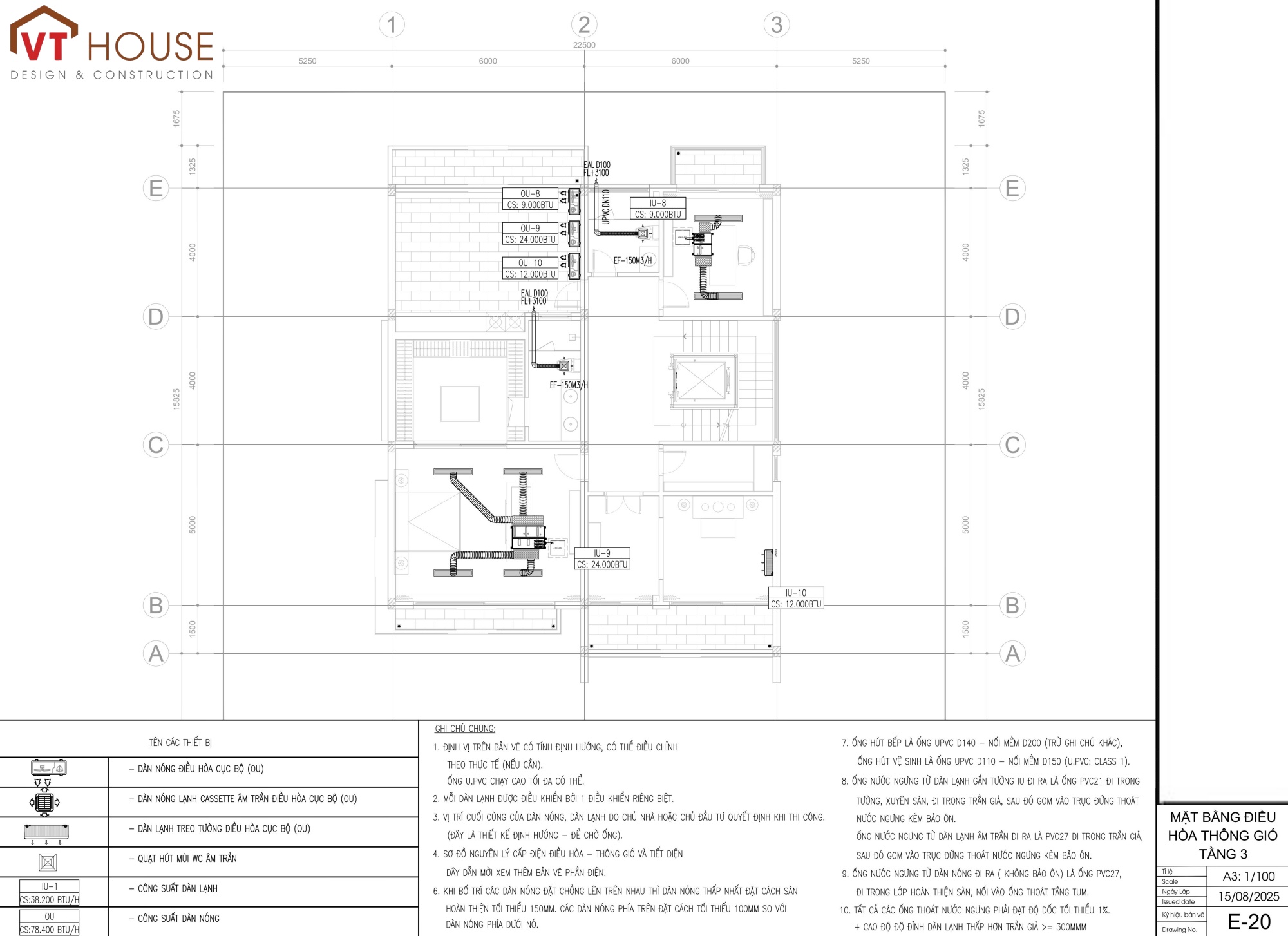

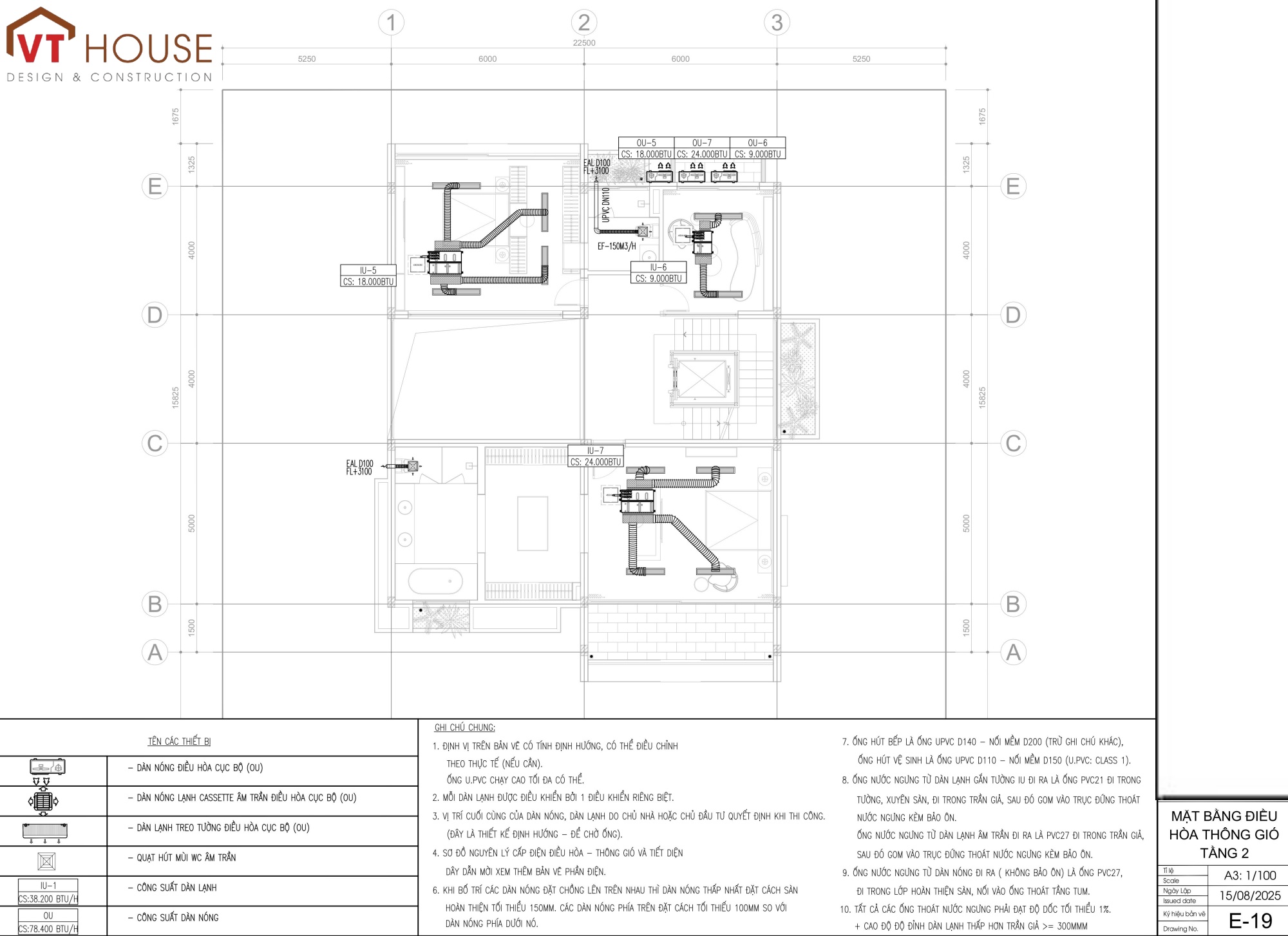

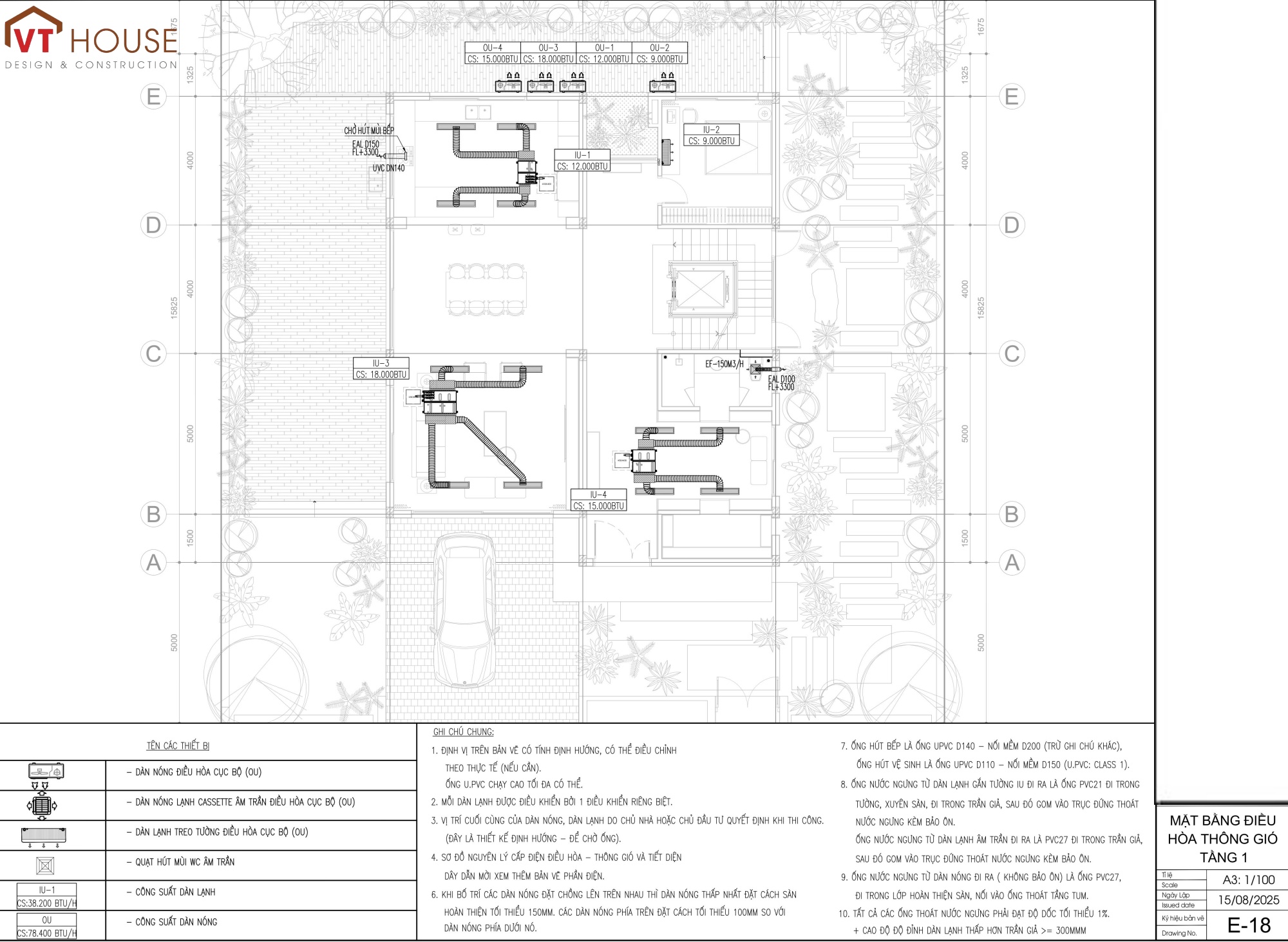

Mặt bằng bố trí dàn lạnh, dàn nóng: Thể hiện chi tiết vị trí lắp đặt của từng dàn lạnh (âm trần nối ống gió, cassette, treo tường...) trong các phòng và vị trí đặt các dàn nóng ở khu vực kỹ thuật, sân thượng hoặc ban công. Vị trí được lựa chọn để đảm bảo khả năng giải nhiệt tốt nhất cho dàn nóng và luồng không khí lạnh/ấm phân bổ đều nhất trong phòng.
-
Sơ đồ nguyên lý hệ thống: Mô tả đường đi của ống đồng dẫn môi chất lạnh (gas), ống nước ngưng, và dây điện điều khiển kết nối từ dàn nóng đến các dàn lạnh.
-
Chi tiết lắp đặt: Cung cấp các bản vẽ chi tiết về cách lắp đặt giá đỡ dàn nóng, cách đi ống qua tường, dầm và cách xử lý thoát nước ngưng cho dàn lạnh.
-
-
Tiêu chuẩn thiết kế:
-
Tính toán phụ tải lạnh chính xác: Công suất của hệ thống được tính toán dựa trên diện tích, hướng nắng, vật liệu xây dựng, số lượng người ở và các thiết bị tỏa nhiệt. Điều này đảm bảo hệ thống không bị quá tải (gây tốn điện, giảm tuổi thọ) hoặc non tải (không đủ mát), mang lại hiệu quả làm mát tối ưu với chi phí vận hành hợp lý.
-
Phân bổ không khí đồng đều: Thiết kế vị trí và lựa chọn miệng gió (cửa gió) một cách khoa học. Luồng gió được thổi lan tỏa nhẹ nhàng khắp phòng, tránh thổi trực tiếp vào vị trí giường ngủ hay khu vực sinh hoạt thường xuyên, tạo ra cảm giác dễ chịu, không gây khô da hay các vấn đề về hô hấp.
-
Tối ưu thẩm mỹ và vận hành êm ái: Với các giải pháp điều hòa âm trần nối ống gió, toàn bộ dàn lạnh và đường ống được giấu trên trần thạch cao, chỉ để lộ ra các miệng gió thanh lịch, hài hòa với mọi phong cách nội thất. Hệ thống được tính toán để giảm thiểu độ ồn, mang lại không gian yên tĩnh tuyệt đối.
-
Thoát nước ngưng triệt để: Hệ thống ống thoát nước ngưng được thiết kế với độ dốc tiêu chuẩn, đảm bảo thoát nước nhanh, tránh hiện tượng đọng nước gây ẩm mốc trần thạch cao.
-
2. Hệ Thống Thông Gió: "Hơi Thở" Của Ngôi Nhà
Nếu điều hòa không khí kiểm soát nhiệt độ, thì hệ thống thông gió đảm nhận vai trò lưu thông và làm mới không khí, một yếu tố sống còn cho một môi trường sống lành mạnh.
-
Nội dung bản vẽ:
-
Mặt bằng bố trí quạt và đường ống gió: Thể hiện vị trí của các quạt hút mùi (cho nhà bếp, phòng vệ sinh), quạt thông gió (cho tầng hầm, phòng kho, phòng giặt là) và hệ thống đường ống dẫn khí thải ra ngoài.
-
Mặt bằng cấp khí tươi (nếu có): Với các giải pháp cao cấp, bản vẽ sẽ thể hiện hệ thống cấp khí tươi đã qua xử lý từ bên ngoài vào các không gian sinh hoạt, đặc biệt là phòng ngủ và phòng khách, đảm bảo nồng độ Oxy luôn ở mức lý tưởng.
-
-
Tiêu chuẩn thiết kế:
-
Đối lưu không khí hiệu quả: Vị trí quạt hút và miệng gió được bố trí để tạo ra dòng đối lưu không khí hiệu quả, hút sạch mùi hôi, hơi ẩm và không khí ô nhiễm tù đọng ra ngoài, đồng thời đưa không khí trong lành từ bên ngoài vào.
-
Công suất phù hợp: Lưu lượng gió của quạt được lựa chọn dựa trên tiêu chuẩn về số lần trao đổi không khí mỗi giờ cho từng khu vực chức năng. Ví dụ, nhà bếp và phòng vệ sinh cần số lần trao đổi không khí cao hơn nhiều so với phòng ngủ.
-
Chống mùi và côn trùng: Các đường ống thoát khí được trang bị van một chiều hoặc lưới chắn để ngăn mùi hôi và côn trùng từ bên ngoài xâm nhập trở lại ngôi nhà.
-
Vận hành êm ái: Lựa chọn các loại quạt có độ ồn thấp, kết hợp với các giải pháp tiêu âm cho đường ống (nếu cần) để không gây ảnh hưởng đến sự yên tĩnh của không gian sống.
-
Sự kết hợp hài hòa giữa một hệ thống điều hòa hiện đại và một hệ thống thông gió được tính toán kỹ lưỡng sẽ biến căn biệt thự không chỉ là một nơi để ở, mà là một không gian để tận hưởng và tái tạo năng lượng mỗi ngày.
