Sau khi đi sâu vào hệ thống điện và cấp thoát nước, hôm nay, VTHouse sẽ giới thiệu về một hạng mục không kém phần quan trọng: hệ thống HVAC của dự án ToHouse tại Thanh Oai, Hà Nội. Hệ thống HVAC không chỉ đơn thuần là làm mát hay sưởi ấm, mà còn là giải pháp toàn diện để kiểm soát chất lượng không khí, độ ẩm và thông gió, mang lại một không gian sống trong lành, thoải mái và tiết kiệm năng lượng.
Trong hồ sơ thiết kế, chúng tôi tập trung vào việc tạo ra một hệ thống hiệu quả, tối ưu hóa sự thoải mái cho người sử dụng và hài hòa với tổng thể kiến trúc của ngôi nhà.
Các Hạng Mục Trong Hồ Sơ HVAC Dự Án ToHouse
Hồ sơ HVAC của dự án ToHouse được chúng tôi triển khai chi tiết, bao gồm:

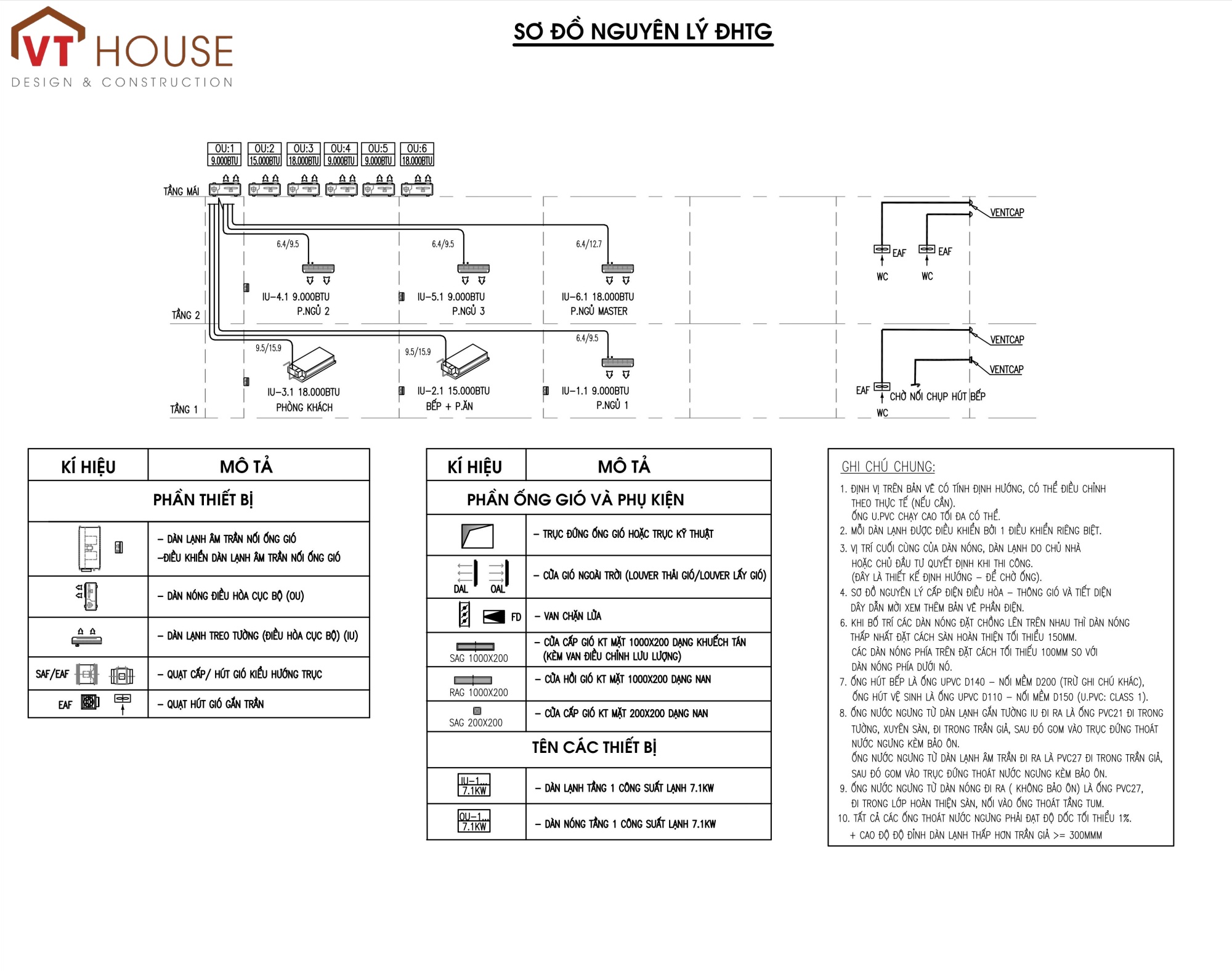

1. Sơ Đồ Nguyên Lý Điều Hòa Thông Gió
Sơ đồ nguyên lý điều hòa thông gió là bản vẽ tổng thể, thể hiện cấu trúc và đường đi của toàn bộ hệ thống HVAC. Đối với dự án ToHouse, sơ đồ này minh họa rõ ràng:
-
Vị trí và kết nối các dàn nóng, dàn lạnh: Sơ đồ chỉ ra cách các dàn nóng (đặt ngoài trời) kết nối với các dàn lạnh (đặt trong nhà) thông qua hệ thống ống ga. Vị trí được tính toán để tối ưu hiệu suất và dễ dàng bảo trì.
-
Hệ thống ống ga (ống môi chất lạnh): Thể hiện đường đi của ống ga từ dàn nóng đến từng dàn lạnh. Chúng tôi tuân thủ các tiêu chuẩn kỹ thuật về chiều dài, độ cao và độ co giãn của ống ga để đảm bảo hiệu suất làm lạnh tối ưu và an toàn.
-
Hệ thống ống nước ngưng: Sơ đồ thể hiện cách nước ngưng từ các dàn lạnh được thu gom và dẫn thoát ra ngoài, tránh tình trạng rò rỉ hay ẩm mốc.
-
Kết nối cấp điện: Chỉ ra cách hệ thống điều hòa được cấp điện từ các tủ điện tổng hoặc nhánh, đảm bảo an toàn và đủ công suất.
-
Hệ thống thông gió: Đối với các khu vực như nhà vệ sinh, nhà bếp, sơ đồ cũng thể hiện đường đi của ống thông gió, đảm bảo lưu thông không khí, loại bỏ mùi hôi và ẩm mốc.

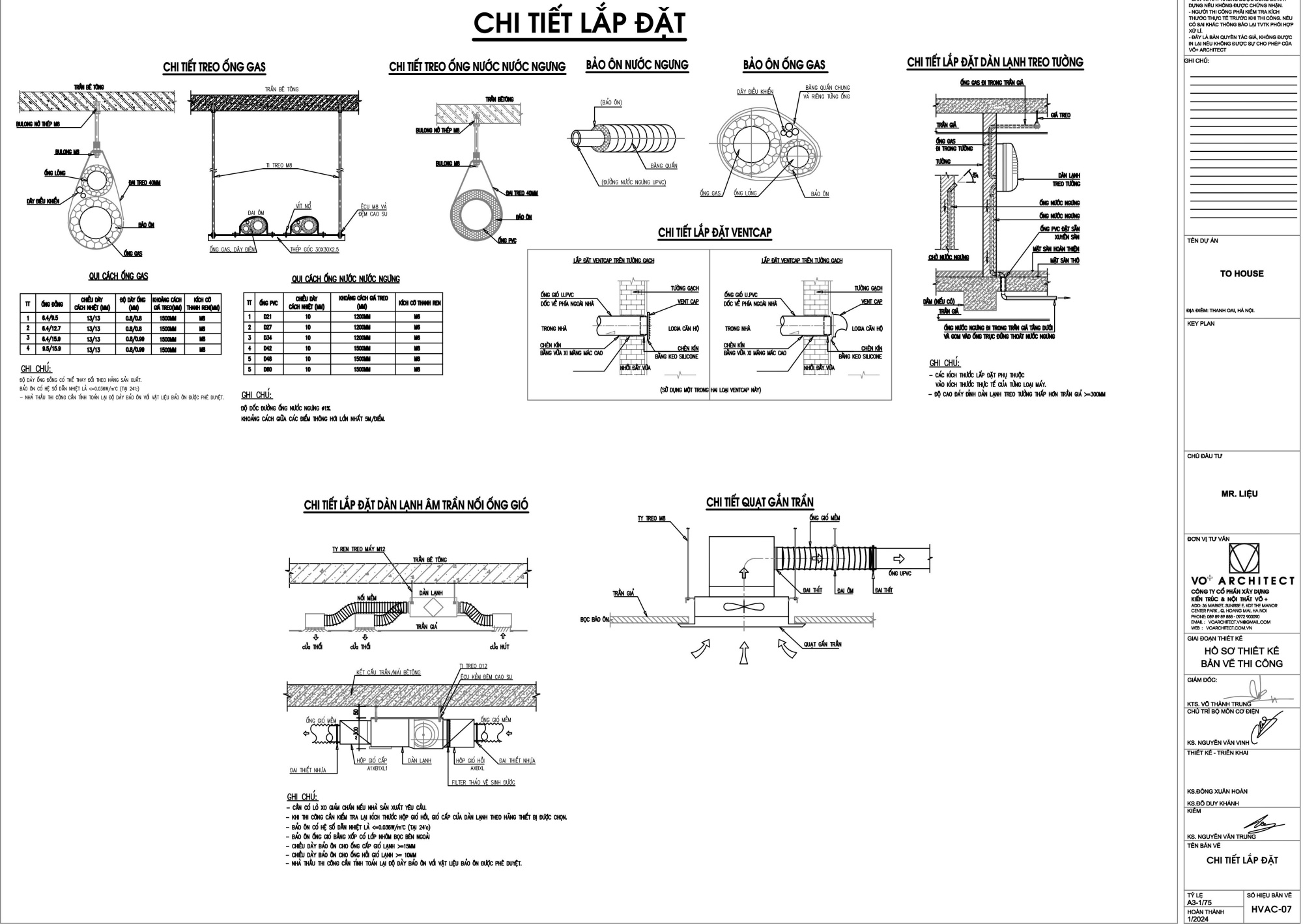

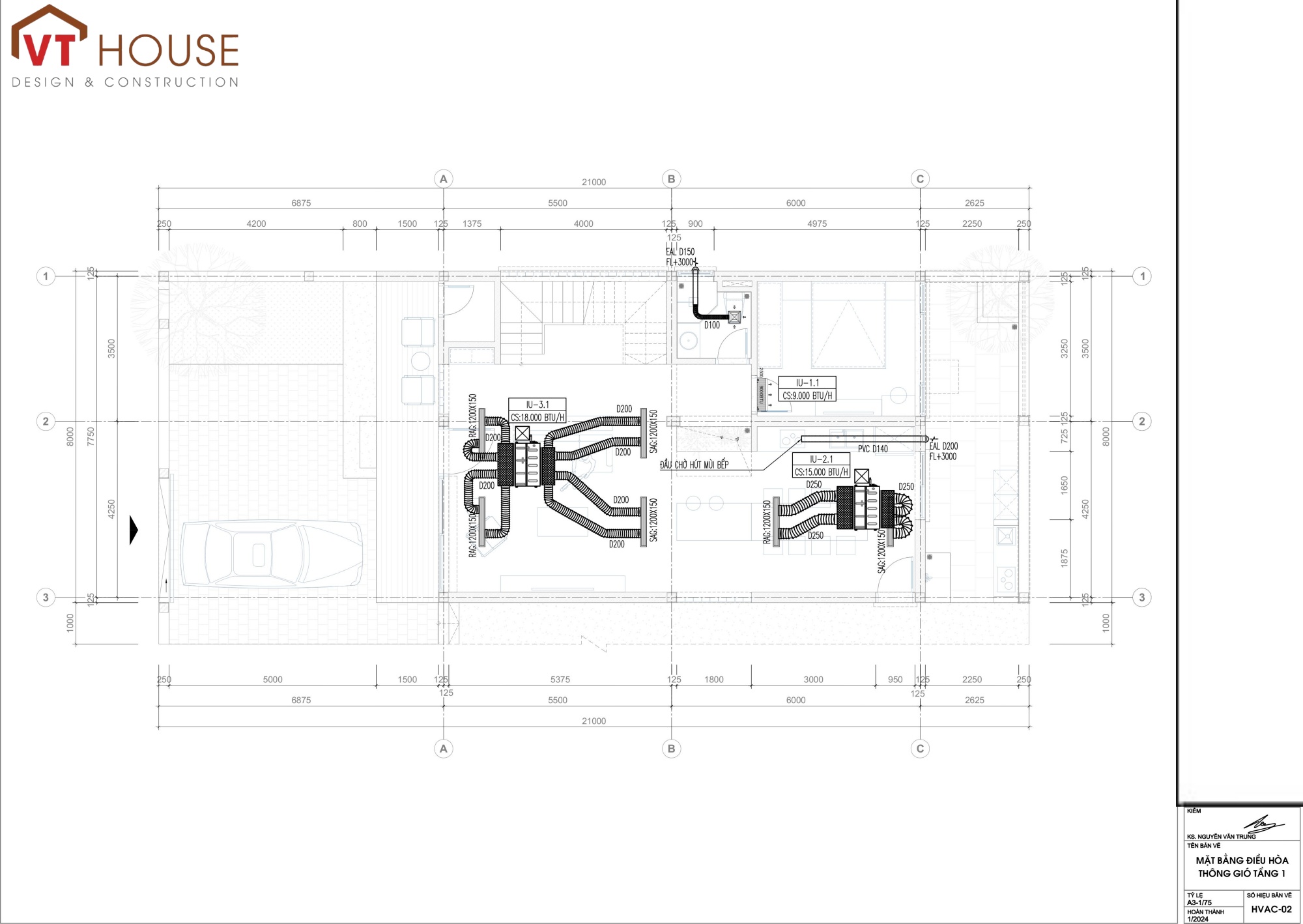

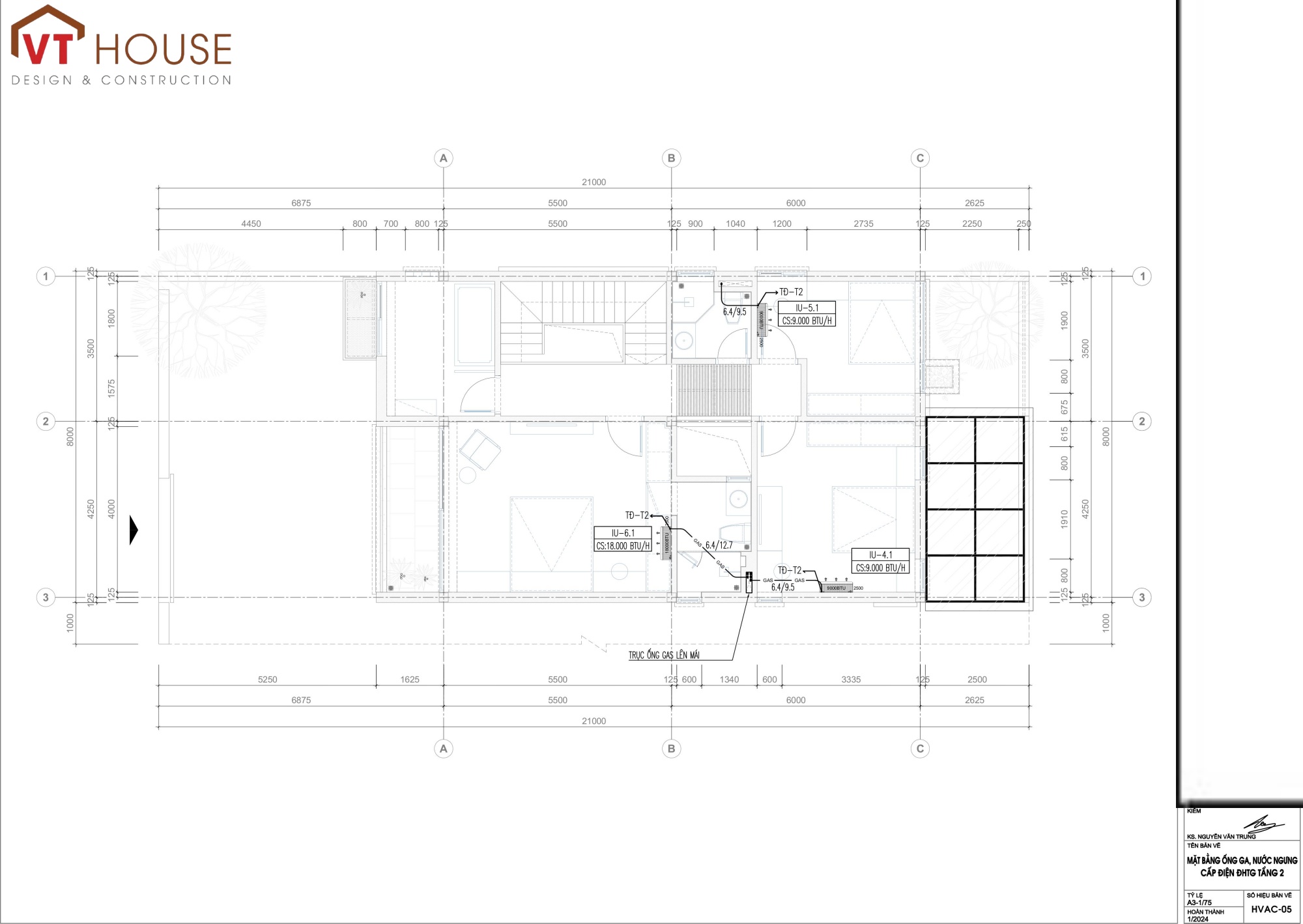

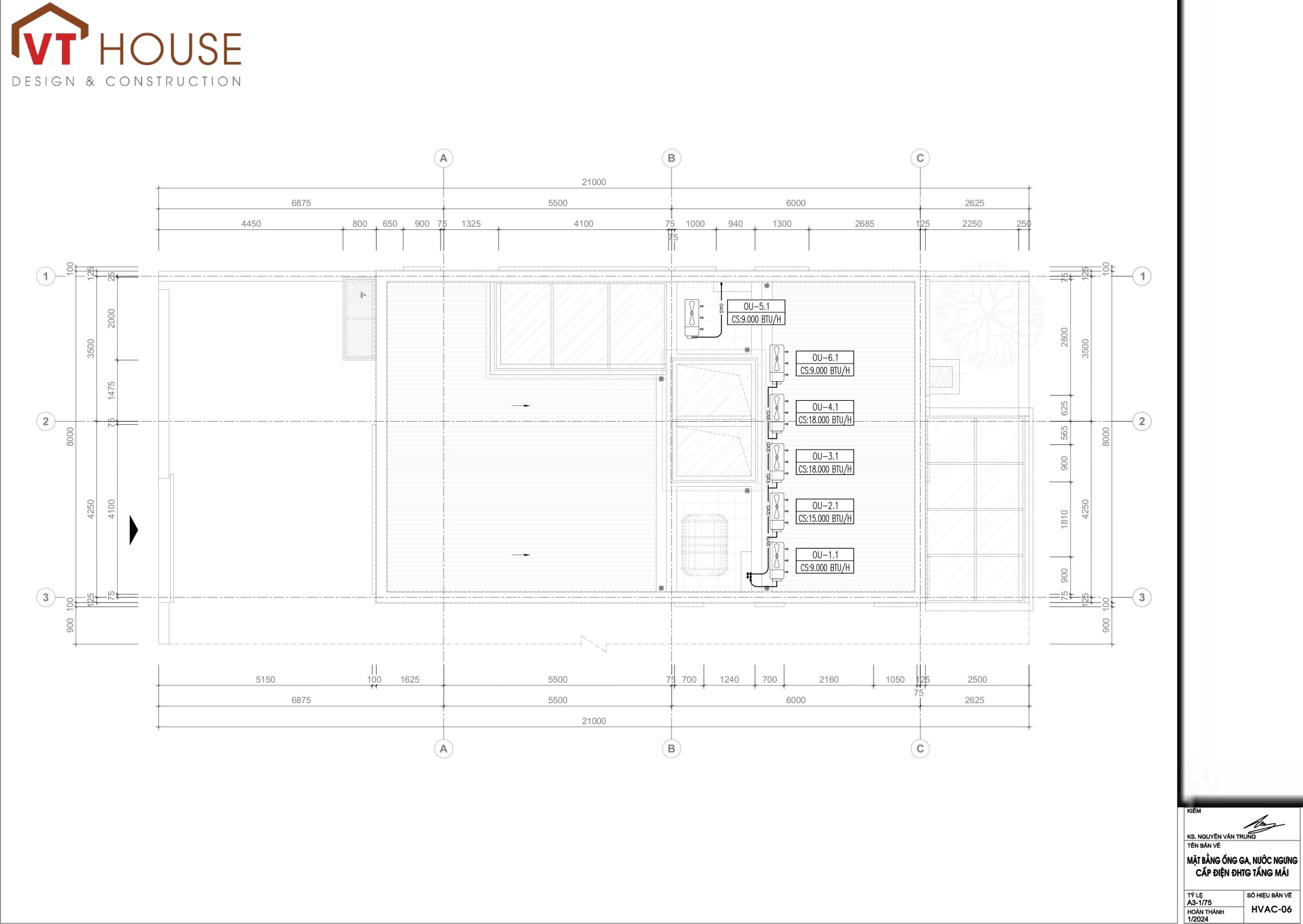

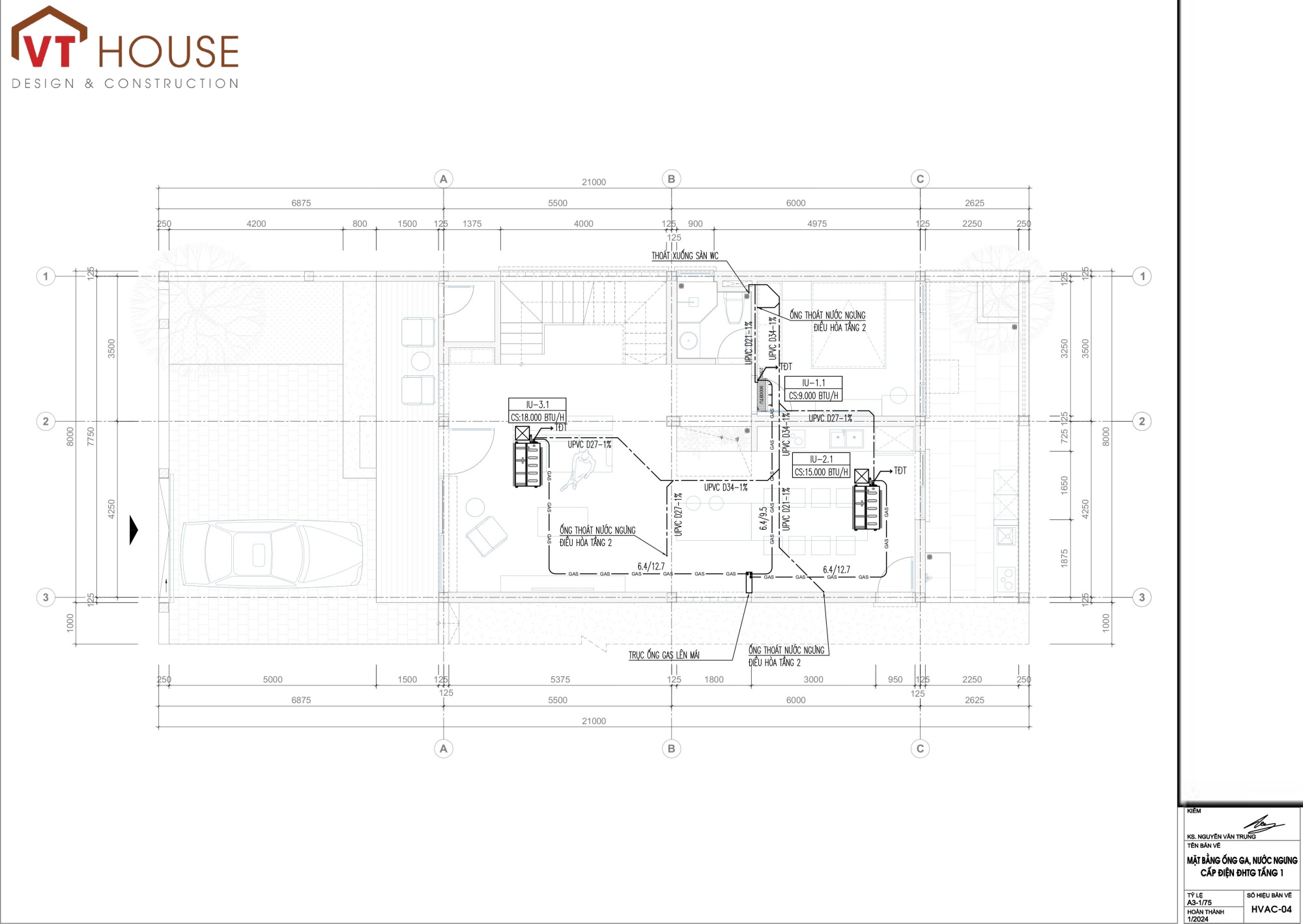

2. Mặt Bằng Điều Hòa Thông Gió, Ống Ga, Nước Ngưng và Cấp Điện Các Tầng
Mặt bằng chi tiết từng tầng là bản vẽ triển khai cụ thể, đưa sơ đồ nguyên lý vào thực tế mặt bằng kiến trúc. Đối với dự án ToHouse, các mặt bằng này thể hiện:
-
Bố trí dàn lạnh và miệng gió: Các dàn lạnh được bố trí tại những vị trí tối ưu để luồng khí lạnh được phân bổ đồng đều, không thổi trực tiếp vào người sử dụng, tạo cảm giác thoải mái nhất. Các miệng gió hồi và miệng gió cấp được định vị hợp lý để tối đa hóa hiệu quả lưu thông không khí.
-
Hệ thống ống ga và nước ngưng: Vị trí đi của đường ống ga và ống nước ngưng được thể hiện chi tiết, thường là đi âm trần hoặc âm tường để đảm bảo thẩm mỹ cho ngôi nhà. Các điểm chờ và vị trí đấu nối được xác định chính xác để thuận tiện cho việc thi công.
-
Đường cấp điện: Mặt bằng chỉ rõ đường dây cấp điện cho từng dàn lạnh và dàn nóng, đảm bảo dây có tiết diện phù hợp, không bị quá tải, tuân thủ tiêu chuẩn an toàn điện.
-
Hệ thống thông gió: Các ống thông gió được thể hiện đường đi, thường đi âm trần hoặc trong hộp kỹ thuật, với các cửa gió được đặt tại các vị trí cần thiết.
-
Tiêu chuẩn thiết kế: Các bản vẽ được thiết kế dựa trên các tiêu chuẩn kỹ thuật về HVAC của Việt Nam và quốc tế, đảm bảo hiệu suất, an toàn và tiết kiệm năng lượng.
Chất Lượng Thiết Kế HVAC tại VTHouse Design & Construction
Tại VTHouse Design & Construction, mỗi bản vẽ hồ sơ HVAC đều được thực hiện với sự chuyên nghiệp và tỉ mỉ cao nhất. Chúng tôi luôn:
-
Tư vấn và lựa chọn giải pháp phù hợp: Dựa trên đặc điểm kiến trúc, hướng nhà, và nhu cầu sử dụng thực tế để lựa chọn loại hình điều hòa tối ưu (điều hòa cục bộ, điều hòa Multi-Split,...) và công suất phù hợp, tránh lãng phí.
-
Tính toán kỹ thuật chính xác: Từ tải lạnh, lưu lượng gió, đến độ dốc ống nước ngưng, mọi thông số đều được tính toán khoa học để đảm bảo hệ thống hoạt động ổn định và hiệu quả cao nhất.
-
Tích hợp thẩm mỹ: Hệ thống ống được thiết kế khéo léo, ẩn mình trong cấu trúc công trình mà vẫn đảm bảo hiệu năng và dễ dàng bảo trì.
-
Đảm bảo tuân thủ tiêu chuẩn an toàn: Hệ thống điện và ống ga được thiết kế an toàn, phòng ngừa rò rỉ hay chập cháy, tuân thủ nghiêm ngặt các quy định về an toàn lao động và phòng chống cháy nổ.
VTHouse Design & Construction tự hào là đơn vị uy tín trong lĩnh vực thiết kế và thi công hệ thống MEPF. Chúng tôi cam kết mang đến những công trình chất lượng, bền vững và tiện nghi nhất cho khách hàng.
