Khi kiến tạo một không gian sống đẳng cấp như HP Villa tại Hưng Phúc, Nghệ An, không chỉ vẻ đẹp kiến trúc hay sự tiện lợi của hệ thống điện, nước được chú trọng, mà chất lượng không khí bên trong cũng đóng vai trò vô cùng quan trọng. Một hệ thống HVAC hiệu quả chính là chìa khóa mang lại sự thoải mái tối đa, bảo vệ sức khỏe và nâng cao chất lượng sống cho gia chủ. VTHouse Design & Construction tự hào là đơn vị đã thiết kế và triển khai giải pháp thiết kế hệ thống HVAC toàn diện cho HP Villa, đảm bảo không gian luôn trong lành, mát mẻ và tiết kiệm năng lượng.
Điểm nhấn đặc biệt trong hệ thống ĐHKK của HP Villa chính là việc sử dụng công nghệ điều hòa trung tâm VRV/VRF. Đây là giải pháp tiên tiến, mang lại hiệu suất cao, khả năng điều khiển linh hoạt và tiết kiệm năng lượng vượt trội so với các hệ thống điều hòa cục bộ truyền thống. Chúng tôi hiểu rằng mỗi không gian có những yêu cầu riêng biệt, vì vậy giải pháp cho HP Villa được "đo ni đóng giày" nhằm tối ưu hóa hiệu suất và mang lại trải nghiệm tốt nhất.
Chi tiết Hồ sơ Điều hòa thông gió HP Villa:
Hồ sơ hệ thống HVAC của dự án HP Villa được VTHouse Design & Construction thiết kế một cách tỉ mỉ, bao gồm các hạng mục chính sau:

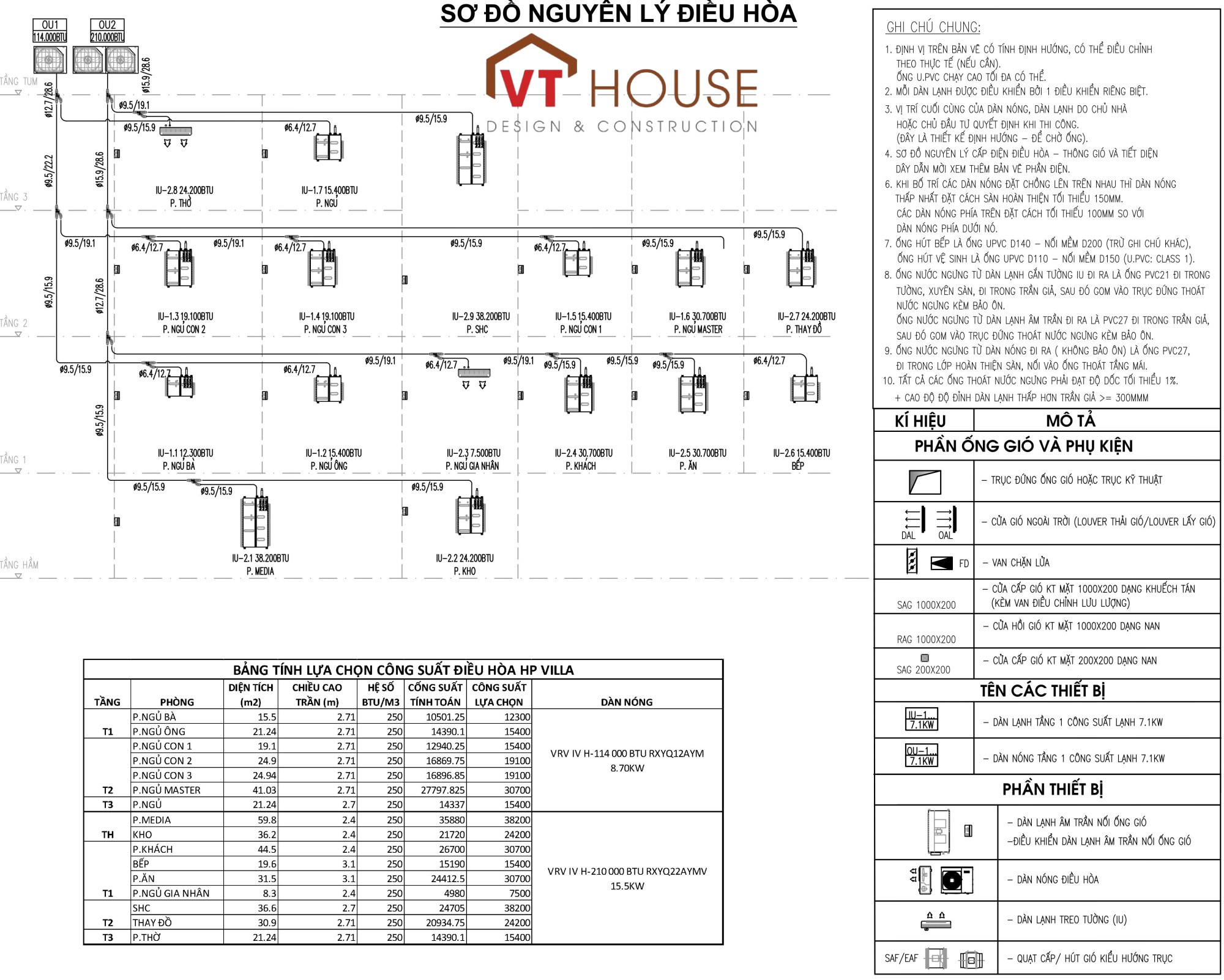

1. Sơ đồ nguyên lý điều hòa - Công nghệ VRV/VRF:
Dựa trên sơ đồ nguyên lý mà bạn cung cấp, HP Villa được trang bị hệ thống điều hòa trung tâm VRV/VRF, thể hiện sự đầu tư vào một giải pháp làm mát cao cấp và hiệu quả.
-
Hệ thống Dàn nóng: Sơ đồ cho thấy việc sử dụng các dàn nóng công suất lớn như VRV IV H-11400 BTU (RYXQ22AYM) và VRV IV H-21000 BTU (RYXQ42AYM), cùng với VRV IV H-15800 BTU (RYXQ30AYM). Điều này chứng tỏ khả năng kết nối linh hoạt nhiều dàn lạnh khác nhau chỉ với một vài dàn nóng, tối ưu không gian lắp đặt và tăng hiệu quả vận hành.
-
Hệ thống Dàn lạnh đa dạng: Sơ đồ thể hiện sự đa dạng của các loại dàn lạnh được sử dụng để phù hợp với từng không gian và yêu cầu thẩm mỹ:
-
Dàn lạnh âm trần nối ống gió (FD(M)/FG(M)): Phù hợp cho các không gian lớn, cần dấu dàn lạnh để tăng tính thẩm mỹ và phân bổ gió đều.
-
Dàn lạnh âm trần cassette (FC(M)): Thường được dùng cho các khu vực rộng, có tính thẩm mỹ cao, phân tán gió 4 hướng hiệu quả.
-
Dàn lạnh áp trần (FB(M)): Lựa chọn linh hoạt khi không gian trần hạn chế.
-
Dàn lạnh treo tường (FT(M)) Phù hợp cho các phòng nhỏ, dễ lắp đặt.
-
-
Kết nối linh hoạt: Sơ đồ thể hiện rõ cách các dàn nóng kết nối với nhiều dàn lạnh thông qua hệ thống ống gas (ống lỏng và ống hơi), đi kèm với các bộ chia gas (Refnet Joint/Header) để đảm bảo phân phối môi chất lạnh hiệu quả đến từng khu vực, tối ưu hiệu suất làm mát và sưởi ấm.
-
Hệ thống thoát nước ngưng: Các đường ống thoát nước ngưng từ mỗi dàn lạnh được kết nối và dẫn về vị trí thoát chung, đảm bảo không gian khô ráo, sạch sẽ và ngăn ngừa ẩm mốc.
Bảng lựa chọn công suất chi tiết trên sơ đồ cũng thể hiện sự tính toán kỹ lưỡng, đảm bảo mỗi phòng từ phòng ngủ, phòng khách, phòng ăn đến phòng sinh hoạt chung đều được trang bị dàn lạnh với công suất phù hợp, đáp ứng nhu cầu sử dụng và tối ưu năng lượng.

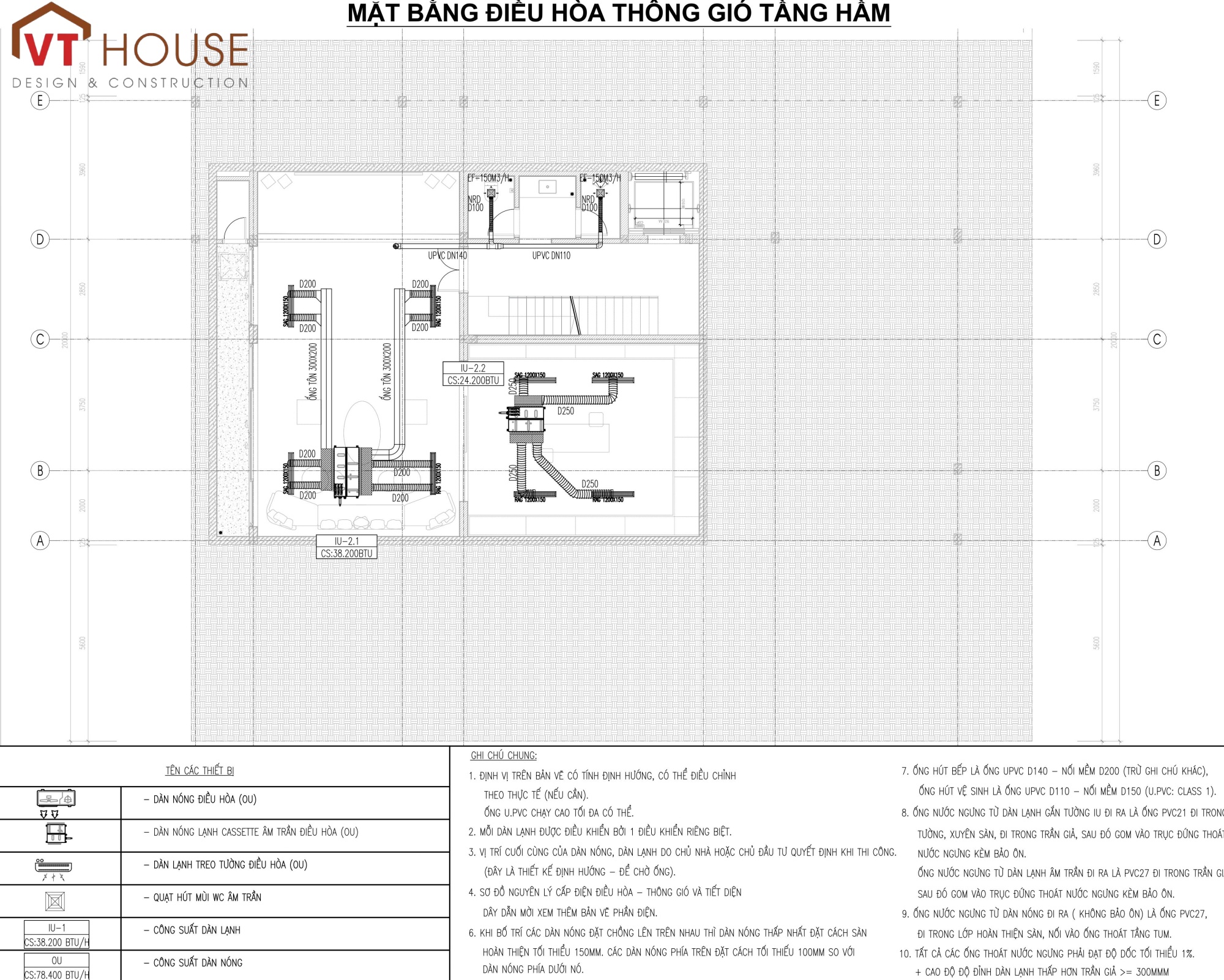

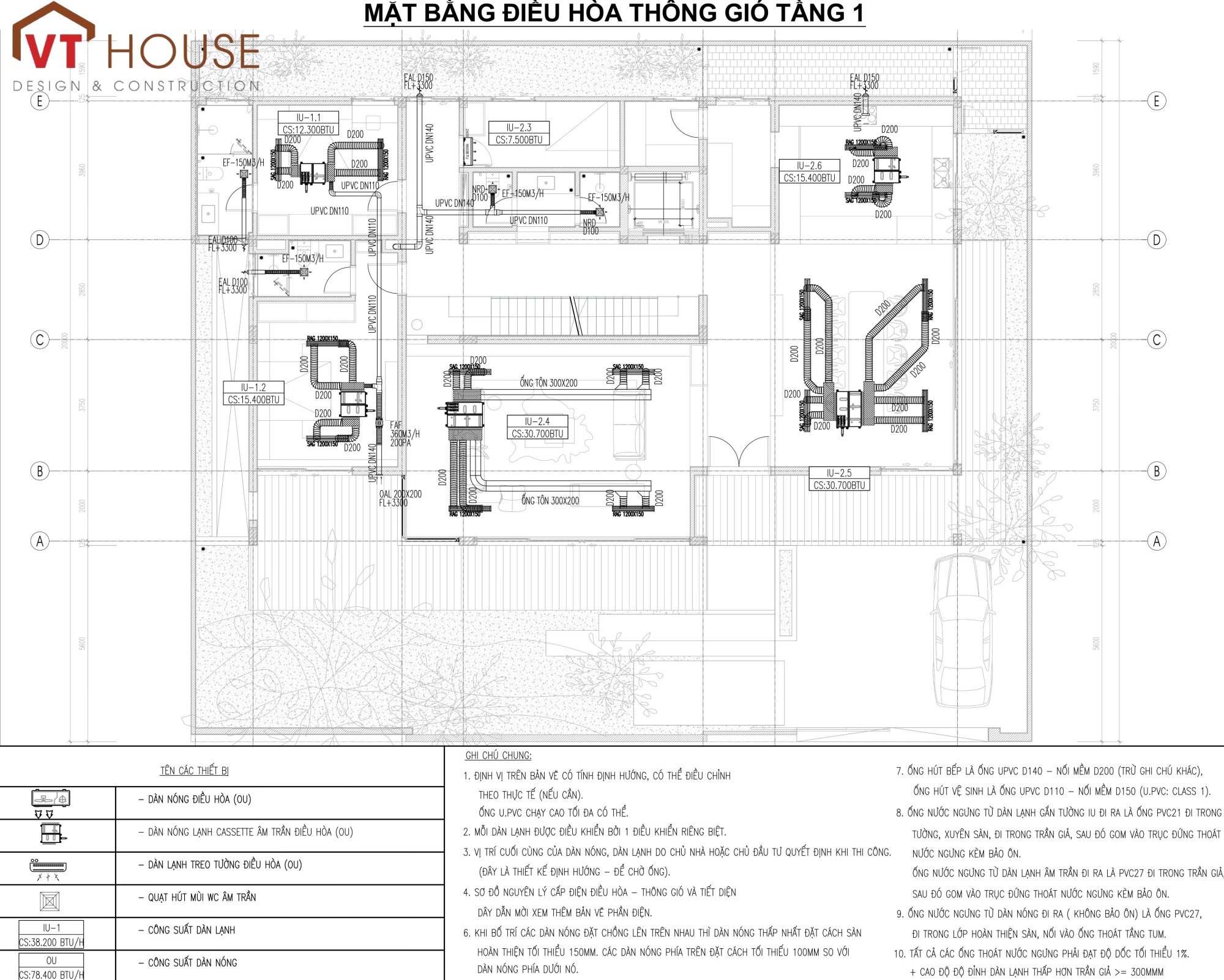

2. Mặt bằng Điều hòa thông gió các tầng (bao gồm ống gas và thoát nước ngưng):
Mặt bằng Điều hòa thông gió và ống ga & TTN nước ngưng chi tiết hóa vị trí lắp đặt cụ thể của từng thiết bị và đường ống trên mỗi tầng, đảm bảo việc thi công chính xác và tối ưu không gian. Đặc biệt, như bản vẽ tầng hầm đã minh họa, tất cả các yếu tố quan trọng về hệ thống điều hòa đều được tích hợp rõ ràng trên cùng một mặt bằng để thuận tiện cho việc theo dõi và triển khai:
-
Bố trí Dàn lạnh & Dàn nóng: Thể hiện vị trí chính xác của từng loại dàn lạnh (như dàn lạnh âm trần nối ống gió UPK 2000EU hoặc các dàn lạnh khác theo từng khu vực) và các dàn nóng điều hòa (chẳng hạn như dàn nóng đặt ở khu vực thông thoáng tại tầng hầm), đảm bảo tính thẩm mỹ, hiệu quả làm mát đồng đều và dễ dàng bảo trì.
-
Hệ thống thông gió: Chỉ rõ vị trí lắp đặt các quạt thông gió hút mùi, hút ẩm trong phòng vệ sinh, bếp và các khu vực cần thông gió, cùng với các cửa cấp/hút gió, đảm bảo luân chuyển không khí trong lành, loại bỏ mùi khó chịu và ẩm mốc hiệu quả.
-
Đường ống gió: Thể hiện đường đi của các ống gió cấp và hồi (đối với dàn lạnh nối ống gió), kích thước ống, và các phụ kiện đi kèm như van gió, hộp giảm âm, v.v., đảm bảo lưu lượng gió đạt chuẩn và giảm thiểu tiếng ồn.
-

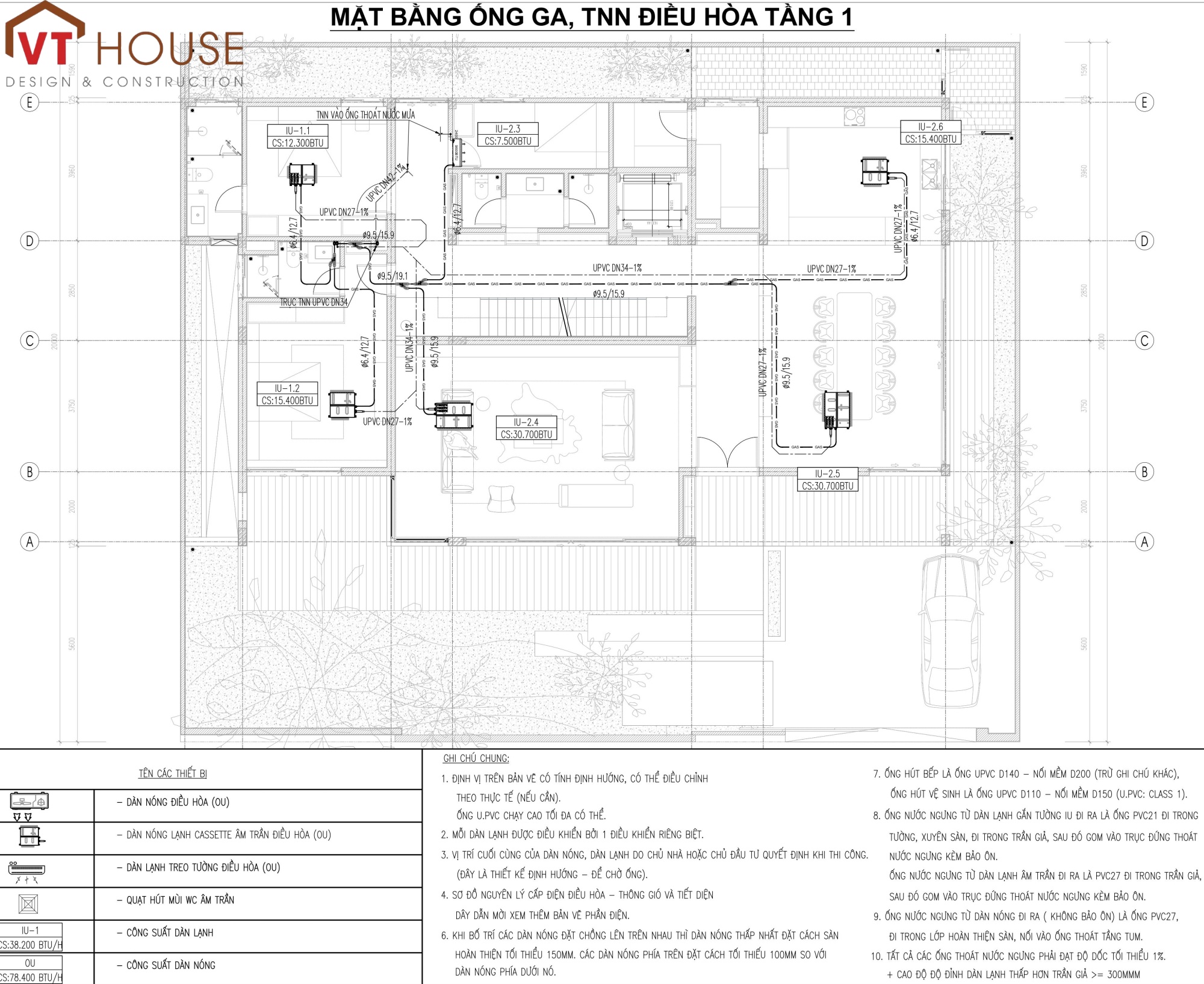

Đường ống gas: Minh họa chi tiết đường đi của các đường ống dẫn gas từ dàn nóng đến từng dàn lạnh, bao gồm cả đường ống lỏng và đường ống hơi, được bố trí khoa học, đi âm tường/âm trần để đảm bảo thẩm mỹ và hiệu quả vận hành tối đa. Với hệ thống VRV/VRF, việc tính toán đường ống gas (kích thước, chiều dài, chênh lệch độ cao) rất phức tạp và được thực hiện tỉ mỉ dựa trên tiêu chuẩn của nhà sản xuất, nhằm tối ưu hiệu suất truyền nhiệt và đảm bảo hệ thống hoạt động ổn định.
-

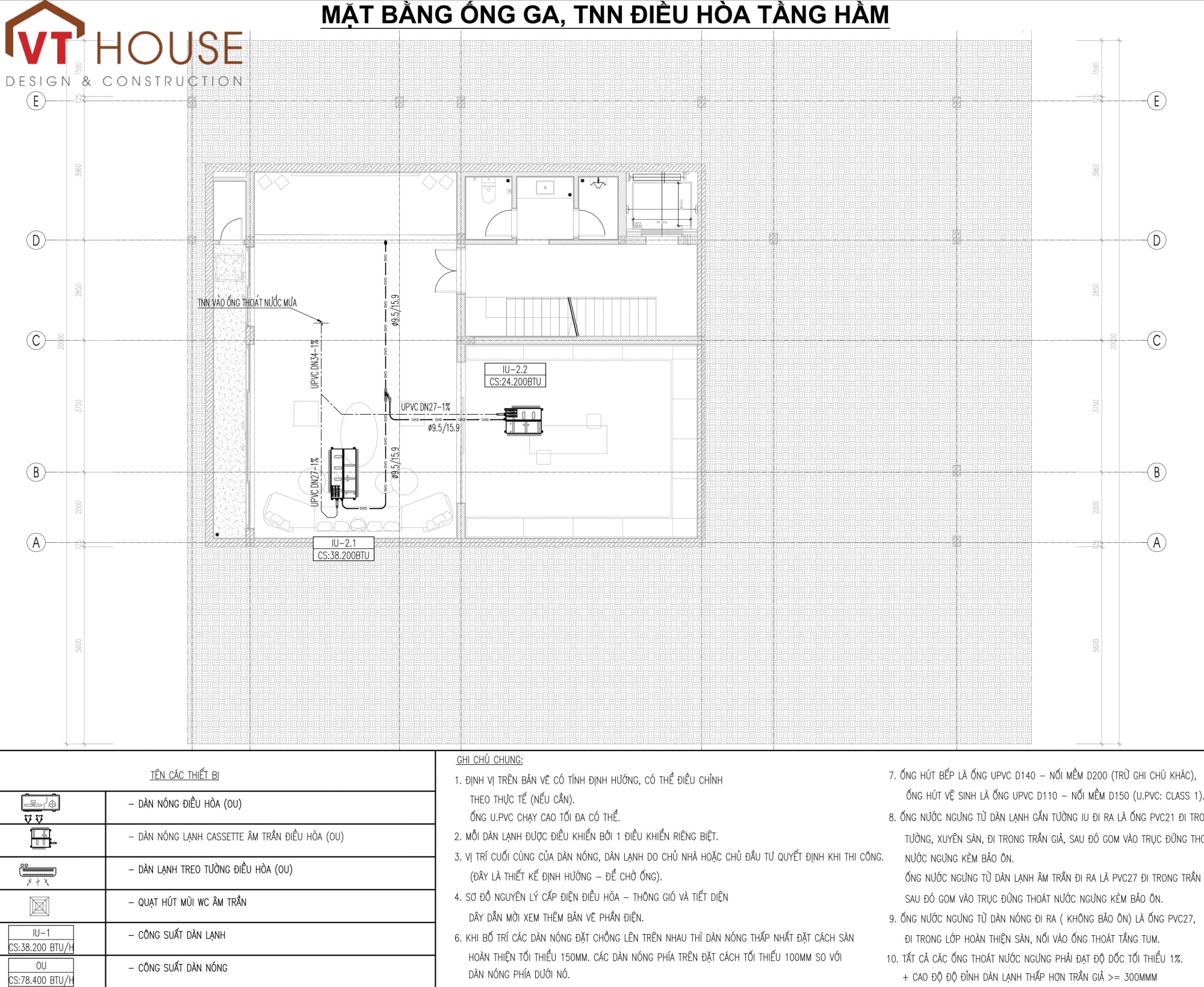

Đường ống thoát nước ngưng: Thể hiện đường đi của các ống thoát nước ngưng từ các dàn lạnh về vị trí thoát nước chung trên từng tầng. Ví dụ, trên mặt bằng tầng hầm, các đường ống thoát nước ngưng được chỉ rõ hướng đi, đảm bảo độ dốc và ngăn ngừa tình trạng đọng nước gây tắc nghẽn, rò rỉ, đảm bảo vệ sinh và an toàn cho công trình.
Đảm bảo chất lượng và tiêu chuẩn:
Tất cả các hạng mục trong hồ sơ HVAC của HP Villa đều được VTHouse thiết kế dựa trên các tiêu chuẩn kỹ thuật hiện hành của Việt Nam (TCVN) và các quy định quốc tế về hệ thống điều hòa không khí và thông gió. Chúng tôi cam kết sử dụng các sản phẩm chính hãng, từ các thương hiệu đối tác uy tín như Daikin, ... có hiệu suất cao, tiết kiệm năng lượng và thân thiện với môi trường, đảm bảo tuổi thọ bền lâu và vận hành ổn định cho hệ thống.
