Thiết Kế Cấp Thoát Nước Nhà Ở Vinh Tân

Giải Mã Hồ Sơ Thiết Kế Hệ Thống Nước Chuẩn Xác Tuyệt Đối

Một công trình hiện đại tại KĐT Sinh Thái Vinh Tân, Phường Trường Vinh - tỉnh Nghệ An đòi hỏi hệ thống cấp thoát nước phải đạt đến sự chính xác và an toàn tuyệt đối. Hồ sơ kỹ thuật của VT-House Design & Construction không chỉ là bản vẽ, mà là cam kết về chất lượng nước sinh hoạt và sự bền vững của công trình.

Bài viết này sẽ "giải mã" chi tiết các thành phần chính trong hồ sơ thiết kế nước của chúng tôi, minh chứng cho sự chuyên nghiệp của đội ngũ kỹ sư tại VT-House.

I. Sơ Đồ Nguyên Lý: Bộ Não Của Hệ Thống Nước

Sơ đồ nguyên lý là cái nhìn tổng quan, thể hiện cách thức vận hành và mối liên hệ giữa các thành phần.

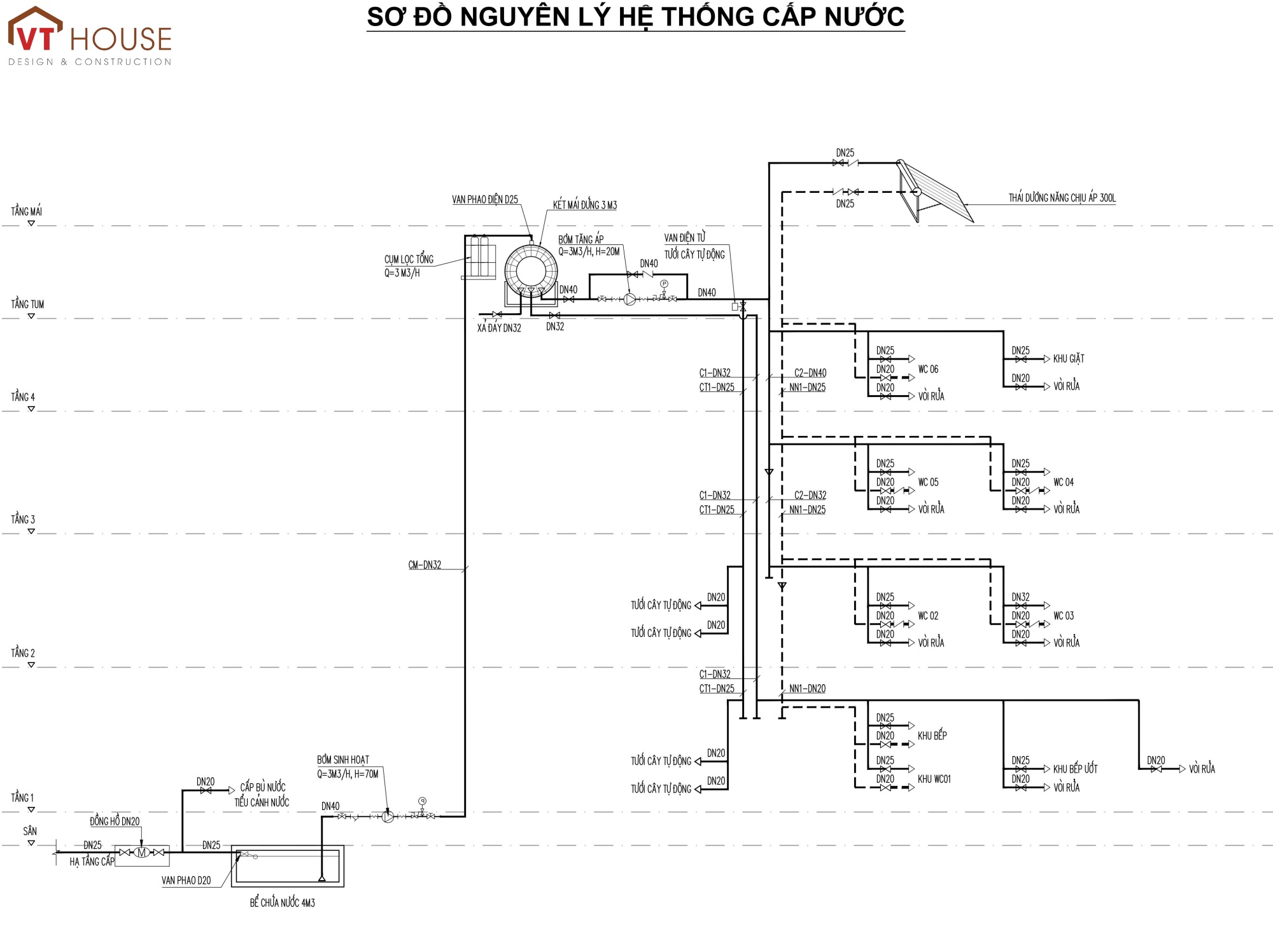

1. Hệ Thống Cấp Nước Sinh Hoạt (Water Supply)

Hệ thống cấp nước được thiết kế để đảm bảo áp lực ổn định, nhất là đối với nhà phố nhiều tầng. Sơ đồ nguyên lý thể hiện rõ:

Nguồn Cung Cấp: Bắt đầu từ cấp nước đô thị, qua đồng hồ đo và bể chứa nước ngầm (Hạ Bồn).
Hệ Thống Bơm: Sử dụng máy bơm tự động để chuyển nước lên bồn nước mái (Thượng Bồn) và hệ thống phân phối nước nóng từ thái dương năng hoặc bình nước nóng.
Phân nhánh Ổn định: Đường ống chính (DN25, DN32) được phân nhánh đều xuống các tầng và các thiết bị sử dụng (WC, Vòi rửa). Việc sử dụng vật liệu Ống PPR (Polypropylene Random) cho cả nước nóng và lạnh đảm bảo độ bền, chịu nhiệt và vệ sinh.

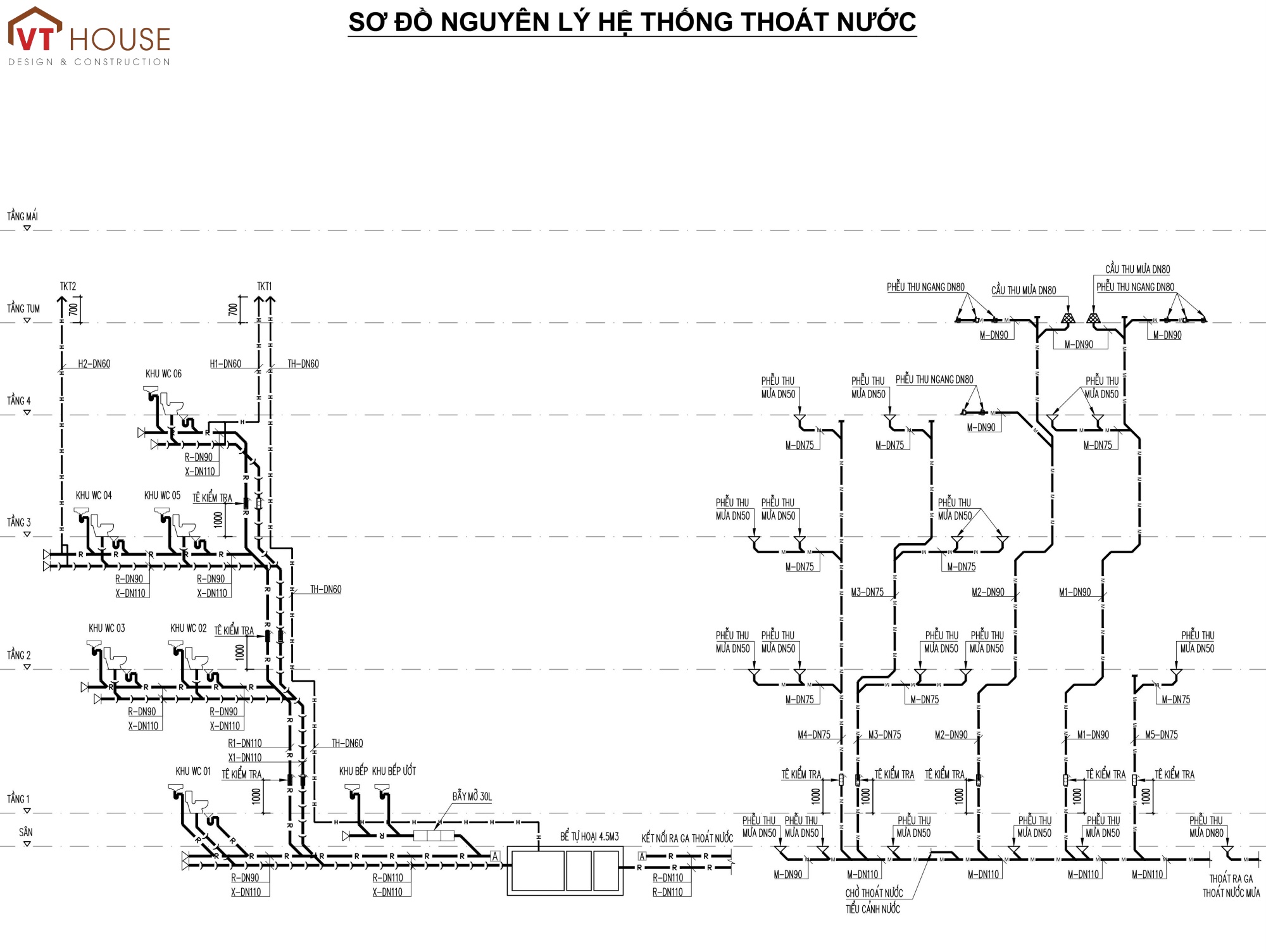

2. Hệ Thống Thoát Nước (Drainage System)

Sơ đồ thoát nước tập trung vào sự lưu thông nhanh chóng và xử lý mùi.

Phân loại Rõ ràng: Chúng tôi phân tách rõ ràng đường ống thoát nước thải sinh hoạt (X), nước bẩn (B) từ bếp/tắm, và nước mưa (M), tuân thủ TCVN 51:2008.
Xử lý Nước thải: Tất cả nước thải sinh hoạt được tập trung về Bể tự hoại (Septic Tank) 3 ngăn tiêu chuẩn trước khi xả ra hố ga hoặc hệ thống thoát chung.
Hệ thống Thông hơi: Thiết kế ống thông hơi dẫn lên mái nhà là bắt buộc để cân bằng áp suất đường ống, giúp nước thải thoát nhanh hơn và loại bỏ nguy cơ mùi hôi trào ngược từ hố ga.

II. Mặt Bằng Từng Tầng: Chi Tiết Thi Công Tuyệt Đối

Mặt bằng cấp thoát nước của từng tầng là hướng dẫn trực tiếp cho đội ngũ thi công.

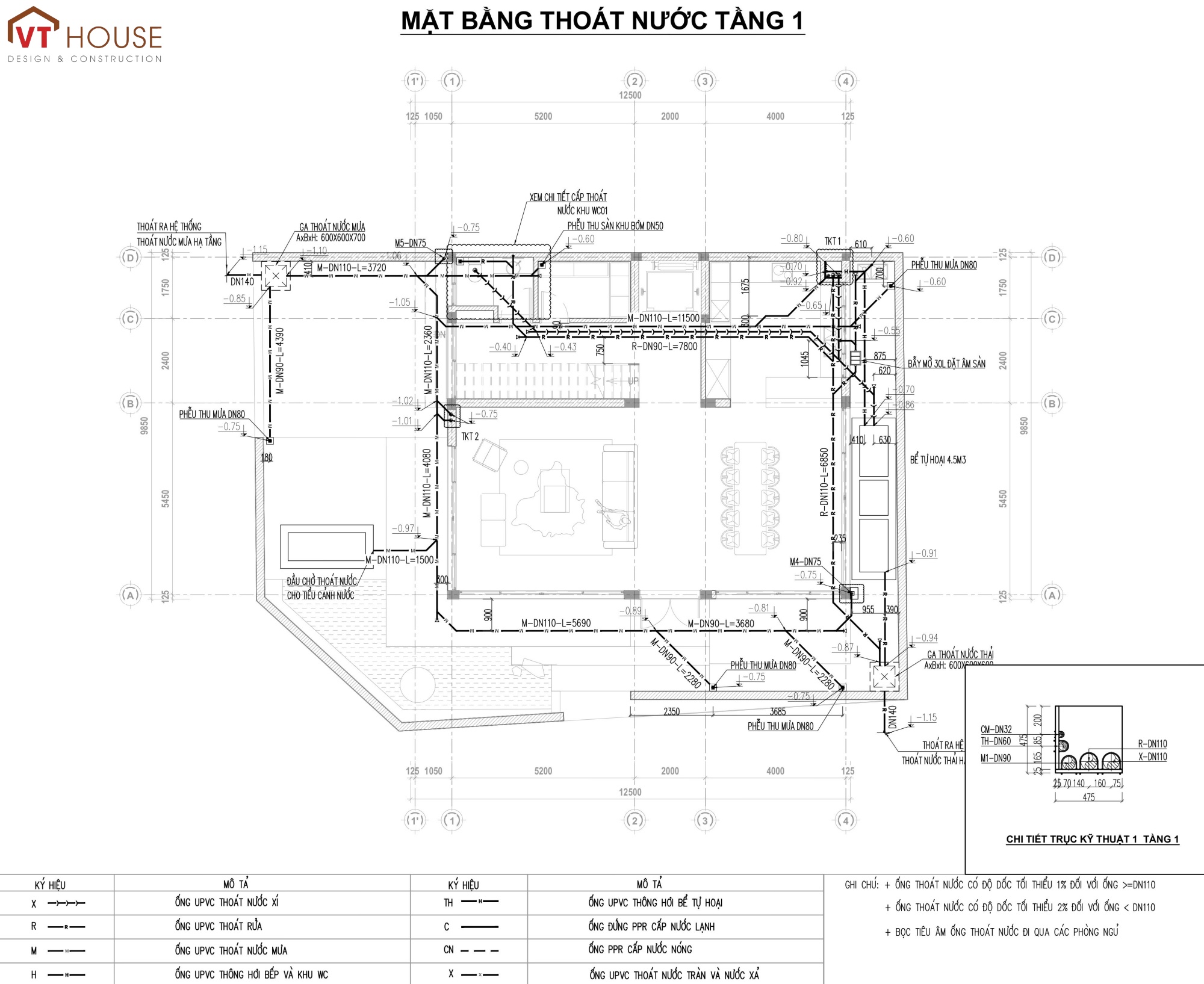

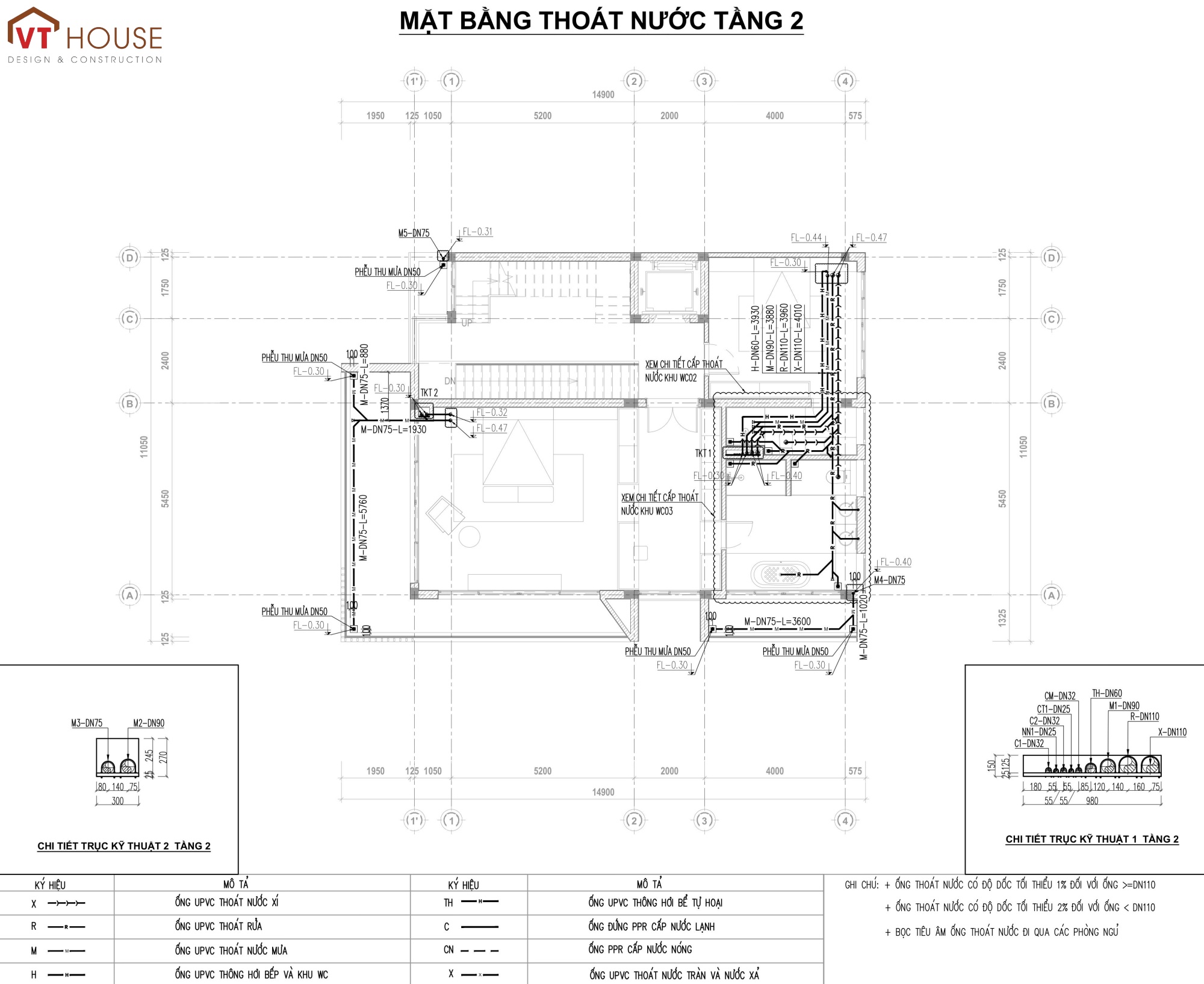

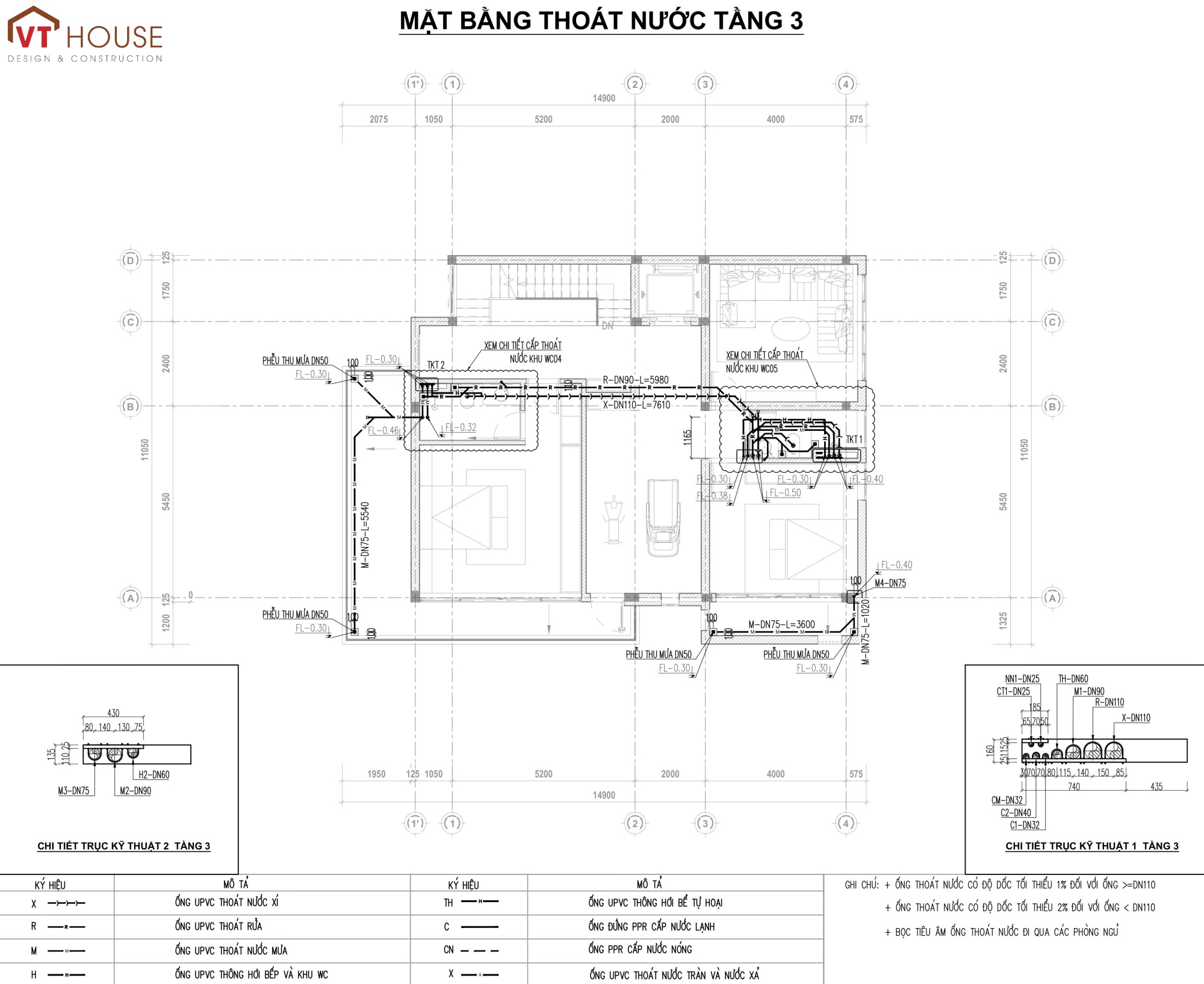

1. Mặt Bằng Thoát Nước (Drainage Layout)

Sự chính xác kỹ thuật thể hiện trên mặt bằng thoát nước là điều kiện tiên quyết:

Độ dốc Hoàn hảo: Trên bản vẽ, kỹ sư VT-House luôn ghi rõ hướng và giá trị độ dốc (FL. - Floor Level) của đường ống ngang (ví dụ: L=1720, dốc 1\%). Độ dốc phải đạt tối thiểu 1\% cho ống ngang (ống UPVC), đảm bảo nước tự chảy, tránh đọng cặn và tắc nghẽn.
Chống Mùi Hôi: Vị trí Phễu thu sàn và Phễu thu mái ngang/đứng được đặt ở điểm thấp nhất và được thiết kế để tạo bẫy nước (Siphon) ngăn mùi từ hệ thống thoát ra ngoài.
Vị trí Hộp Kỹ Thuật: Định vị chính xác đường ống đứng (DN90, DN110) trong hộp kỹ thuật, đảm bảo không gian thi công và bảo trì sau này.

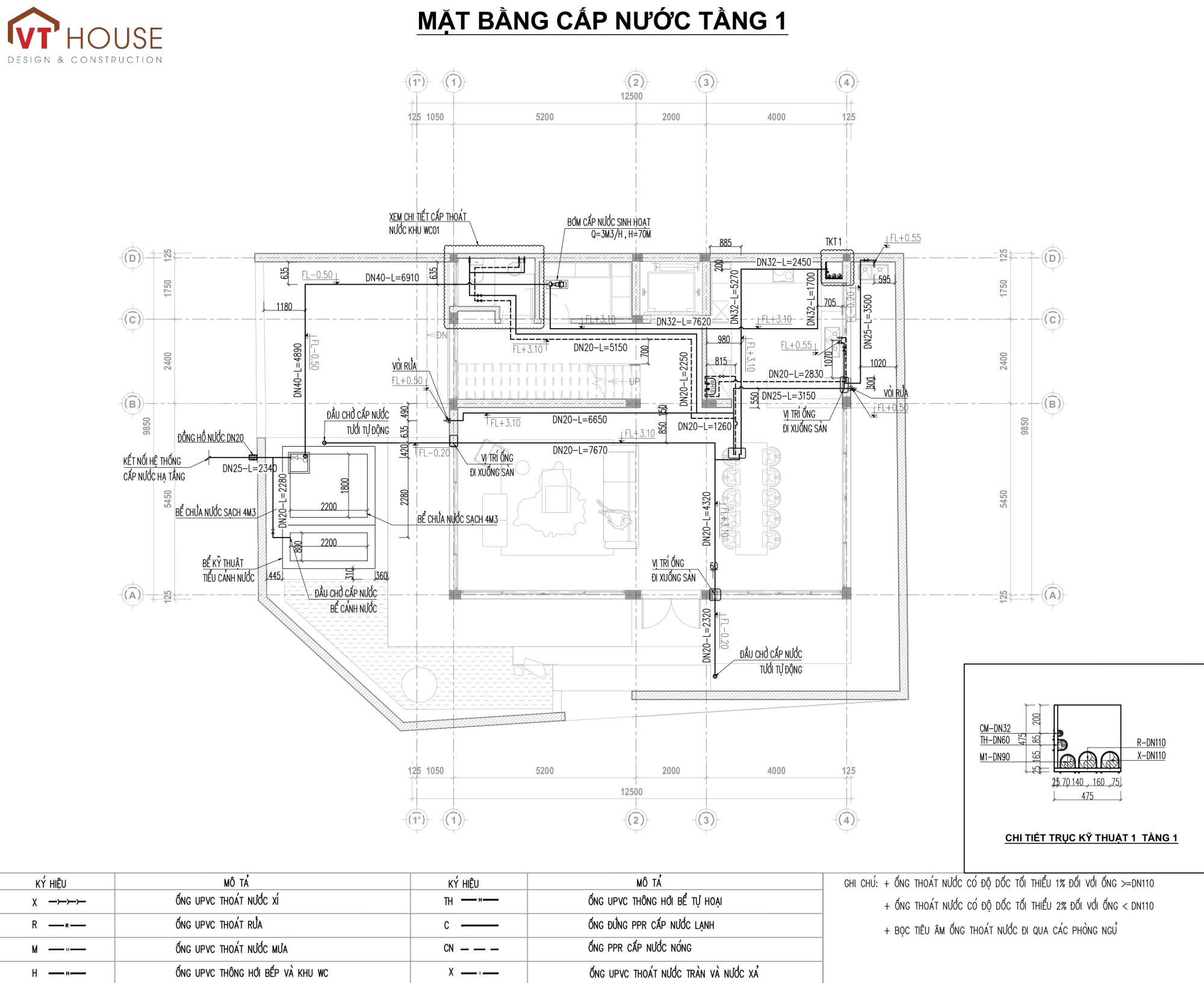

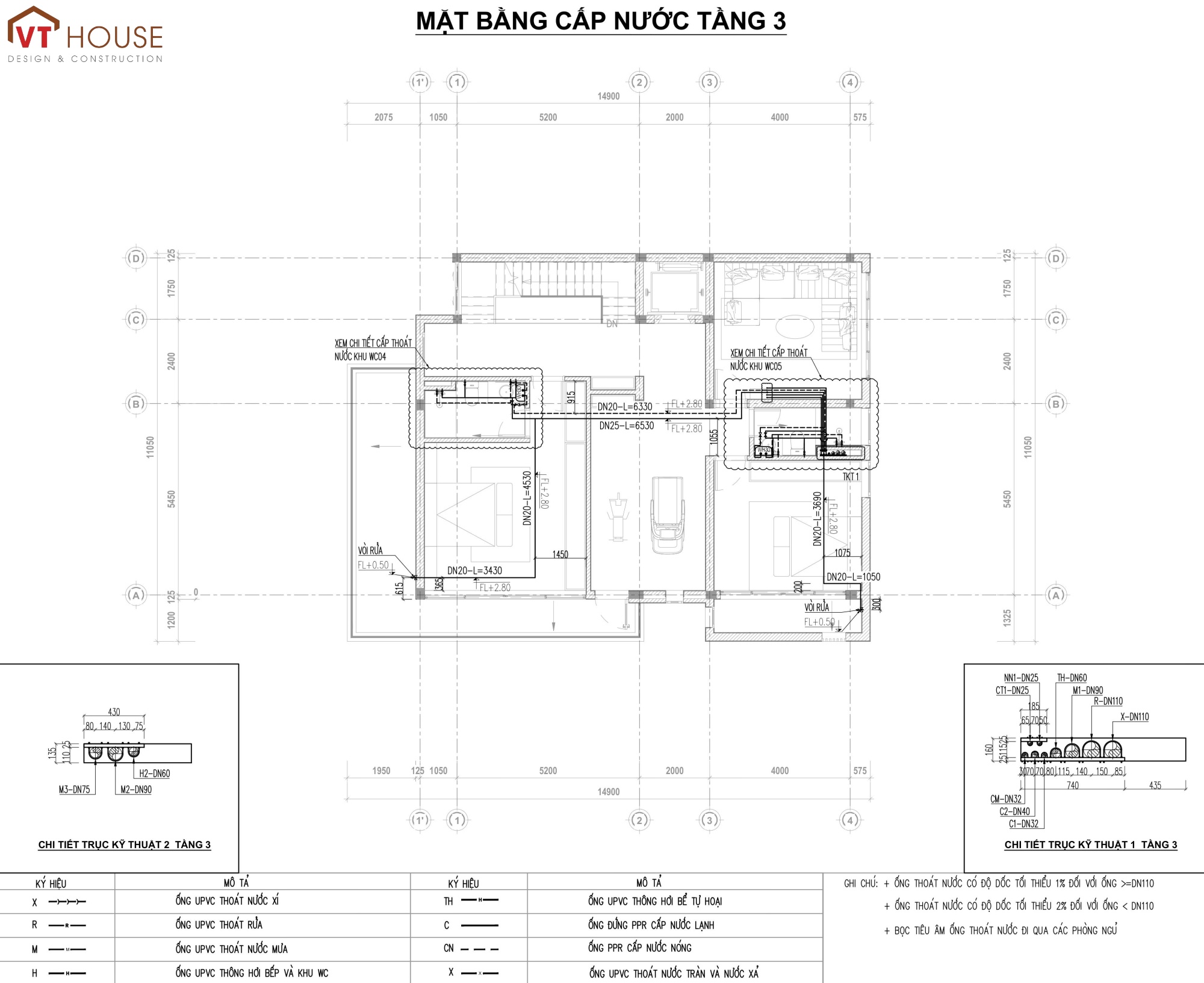

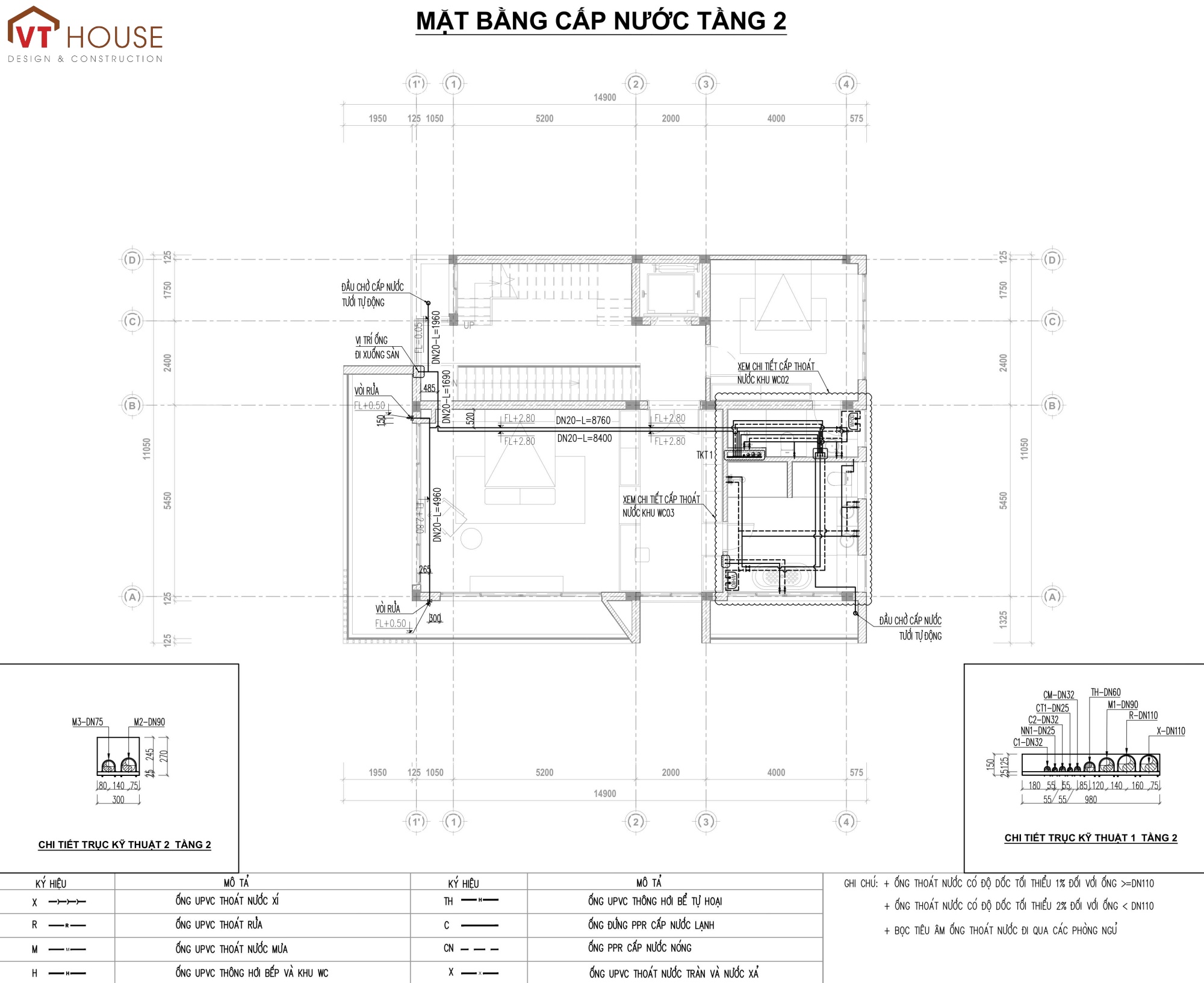

2. Mặt Bằng Cấp Nước (Water Supply Layout)

Mặt bằng cấp nước tập trung vào sự tiện nghi và dễ bảo trì:

Đầu Chờ Hợp lý: Các đầu chờ nước nóng/lạnh được thể hiện bằng ký hiệu CH (Cấp Nóng), CN (Cấp Lạnh) và được đặt ở cao độ và khoảng cách tiêu chuẩn phù hợp với thiết bị vệ sinh.
Kiểm soát và Bảo trì: Bố trí Van Khóa và các điểm Kiểm tra/Vệ sinh dọc theo đường ống. Việc phân luồng đường ống cấp nước đi trên tường hoặc trong hộp kỹ thuật cũng được thể hiện rõ để tránh giao cắt với kết cấu.

Với bộ hồ sơ nước chi tiết, minh bạch từ sơ đồ nguyên lý đến mặt bằng các tầng, VT-House Design & Construction cam kết mang lại một hệ thống nước vệ sinh, bền vững, an toàn và tiện nghi tối đa cho gia đình bạn tại KĐT Sinh Thái Vinh Tân.
