Hồ Sơ Điện Nhà Ở Vinh Tân Nghệ An

Dự án nhà ở tại KĐT Sinh Thái Vinh Tân, Phường Trường Vinh - tỉnh Nghệ An không chỉ đòi hỏi kiến trúc tinh tế mà còn cần một hệ thống cơ điện (MEP) hoạt động hiệu quả, an toàn và thẩm mỹ. Trong đó, hồ sơ thiết kế điện đóng vai trò then chốt, đảm bảo cung cấp nguồn năng lượng ổn định, tiện nghi cho sinh hoạt và đáp ứng các tiêu chuẩn kỹ thuật khắt khe.

VT-House Design & Construction tự hào là đơn vị thực hiện hồ sơ thiết kế điện chi tiết, mang đến giải pháp tối ưu cho ngôi nhà của bạn.

Chi Tiết Hồ Sơ Điện Dự Án

Hồ sơ thiết kế điện được VT-House triển khai một cách toàn diện, bao gồm các phần chính sau:

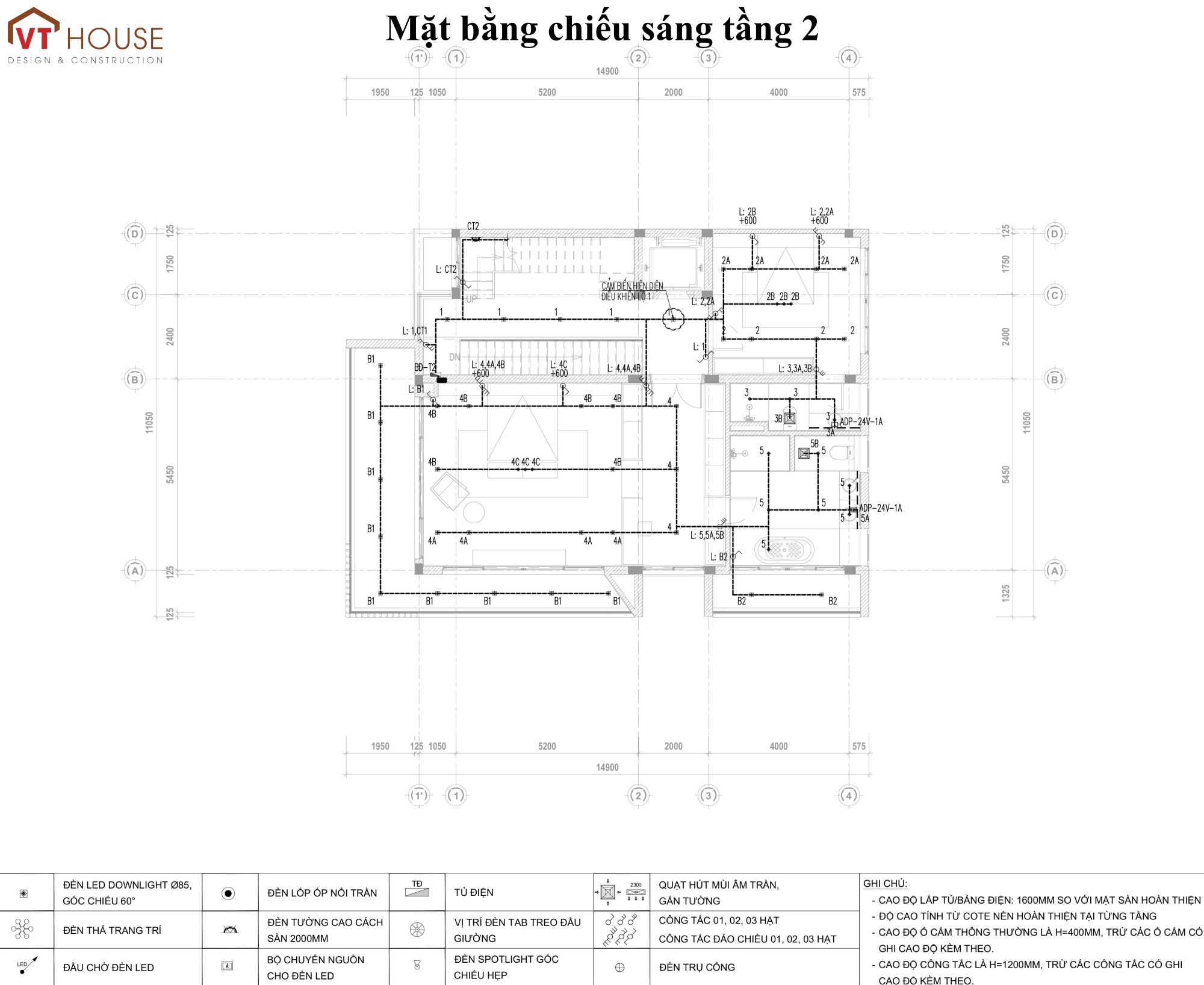

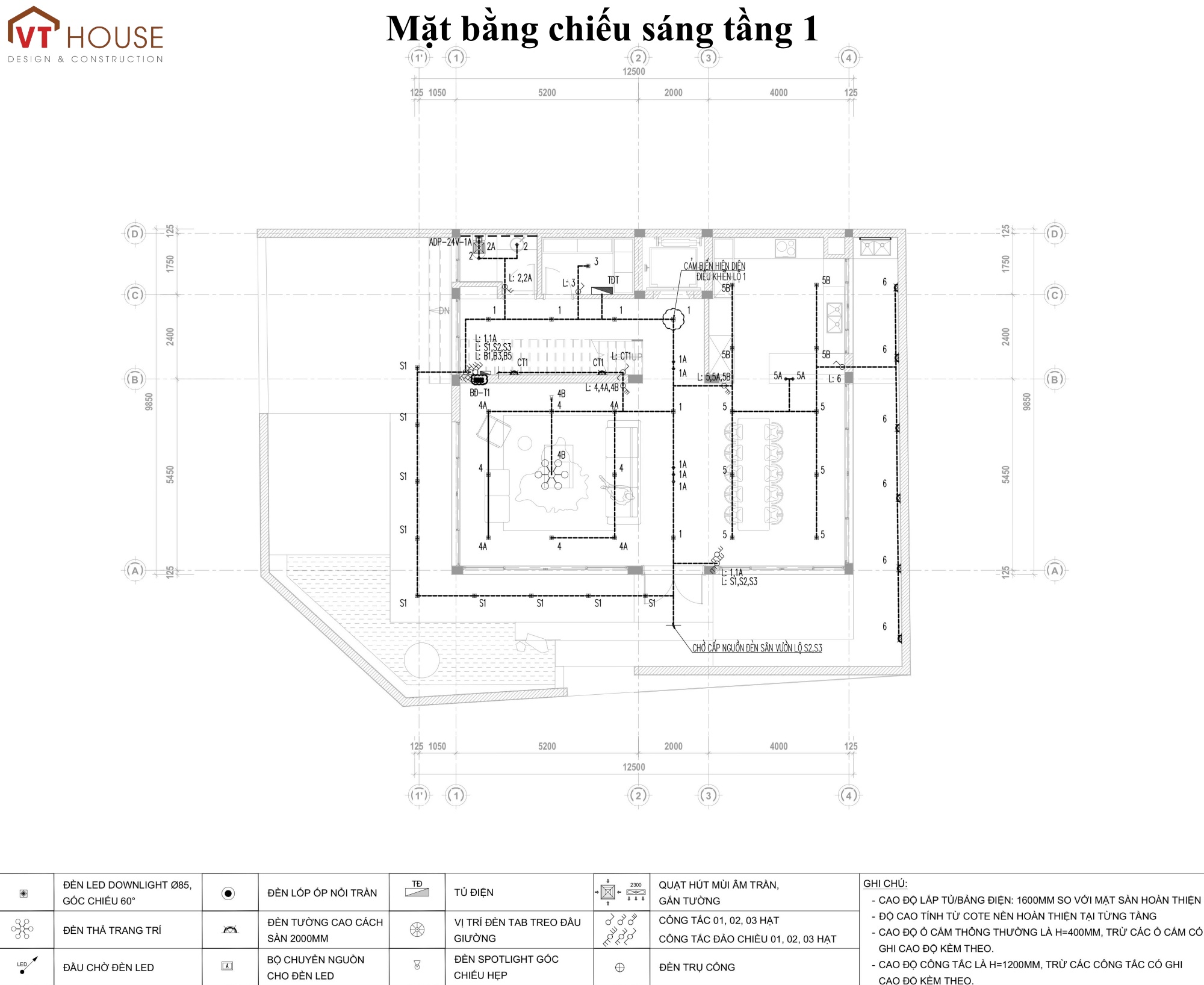

A. Mặt Bằng Chiếu Sáng (Lighting Layout)

Phần này thể hiện vị trí, chủng loại và công suất của tất cả các thiết bị chiếu sáng trong nhà.

Tiêu chuẩn thiết kế chung:
- Cường độ chiếu sáng: Đảm bảo đạt tiêu chuẩn TCVN 7114:2008 (tương đương ISO 8995:2002) về chiếu sáng nhân tạo, phù hợp với từng khu vực chức năng (ví dụ: phòng khách cần độ rọi cao hơn phòng ngủ).
- Thẩm mỹ và Công năng: Bố trí đèn phải hài hòa với kiến trúc nội thất, sử dụng các loại đèn có hiệu suất năng lượng cao (LED), và tích hợp các giải pháp chiếu sáng thông minh (ví dụ: đèn cảm ứng, đèn hắt trang trí).
- Phân bố: Đảm bảo ánh sáng đồng đều, tránh hiện tượng chói lóa hay tạo bóng tối gây khó chịu.

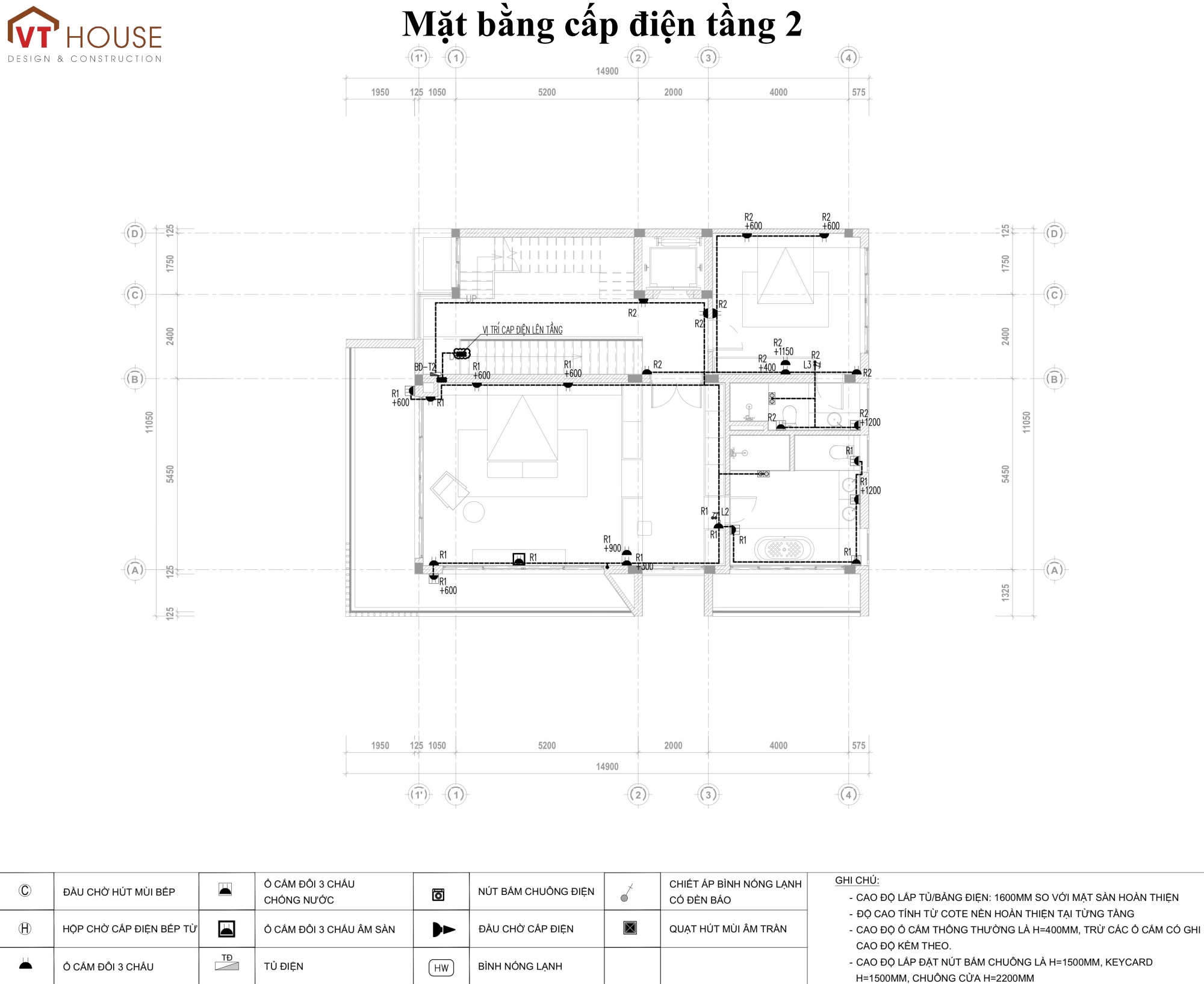

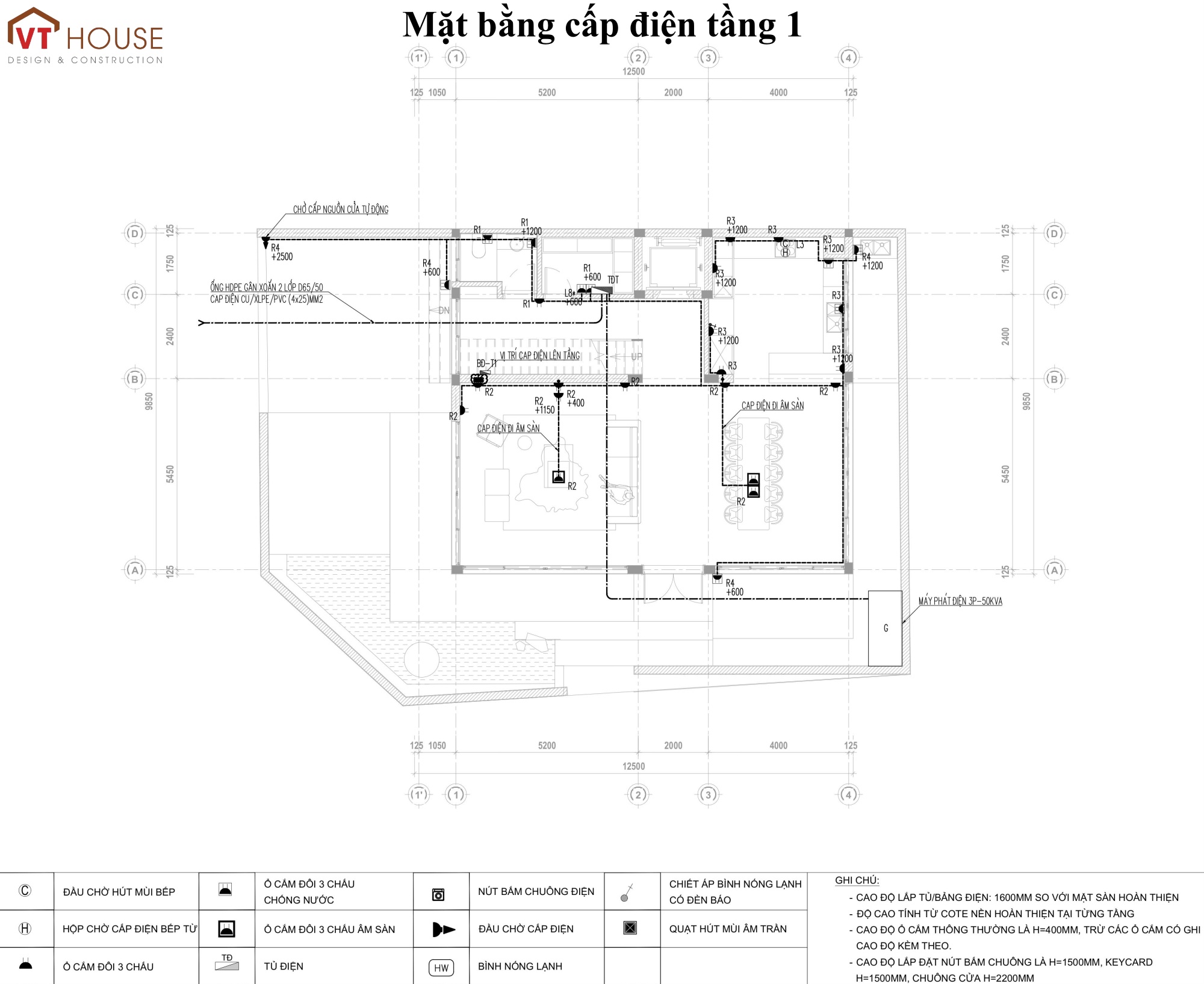

B. Mặt Bằng Cấp Điện (Power & Socket Layout)

Đây là bản vẽ thể hiện vị trí của ổ cắm điện, công tắc, và các điểm kết nối cho thiết bị tiêu thụ điện lớn (máy lạnh, bình nóng lạnh, bếp từ...).

Tiêu chuẩn thiết kế chung:

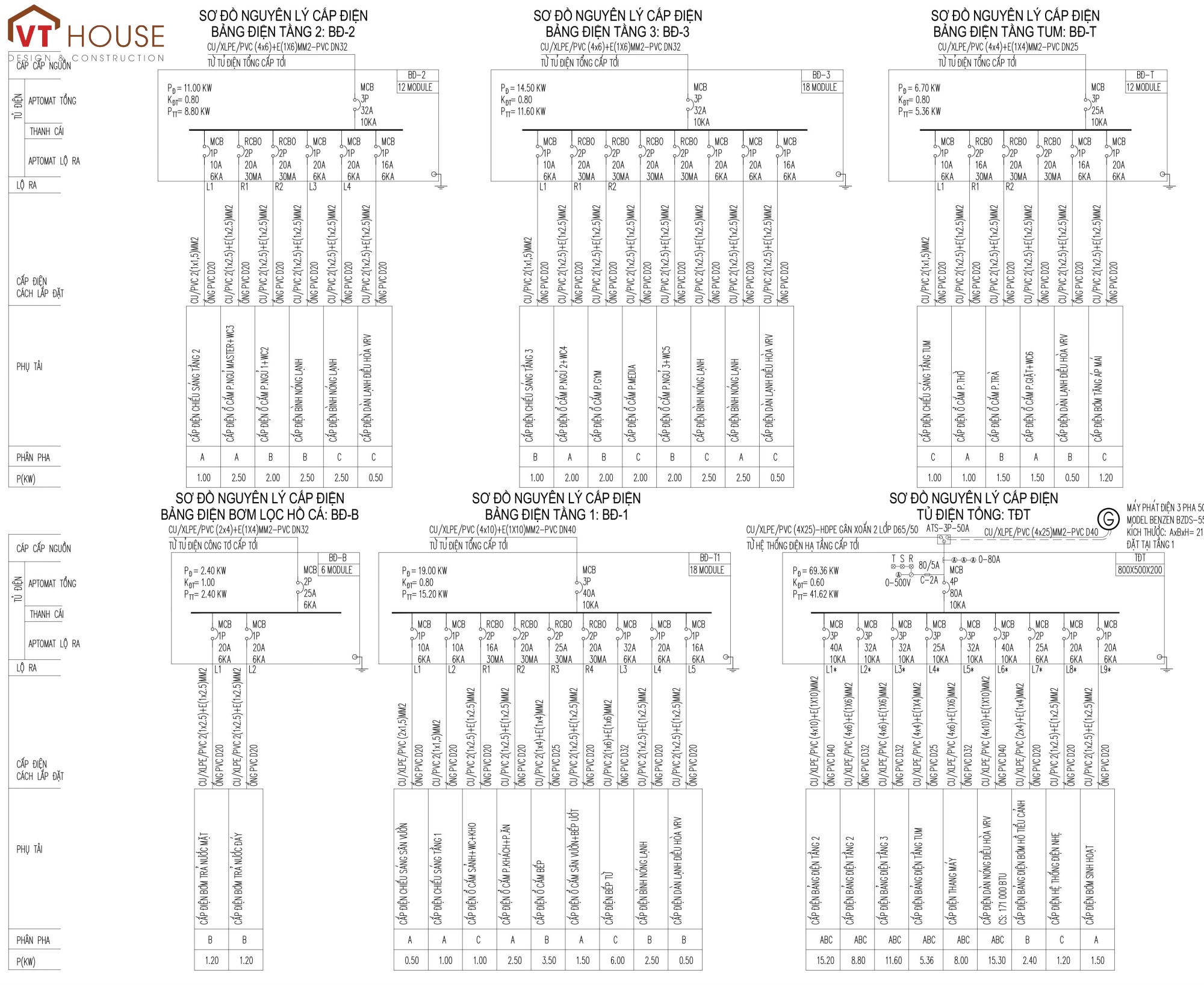

- An toàn điện: Phân chia các mạch điện hợp lý, mỗi mạch có Aptomat (MCB) bảo vệ riêng và toàn bộ hệ thống được bảo vệ bởi Aptomat chống rò (RCCB/RCBO) tại tủ điện chính (DB), tuân thủ TCVN 9207:2012.
- Tiết diện dây dẫn: Dây dẫn được lựa chọn với tiết diện đủ lớn (mm²) để chịu tải tối đa, có hệ số an toàn, tránh quá tải và tăng nhiệt, theo TCVN 7997:2009 (IEC 60364).
- Vị trí lắp đặt: Ổ cắm và công tắc phải đặt ở vị trí thuận tiện sử dụng, tránh xa các nguồn nước theo quy định an toàn.

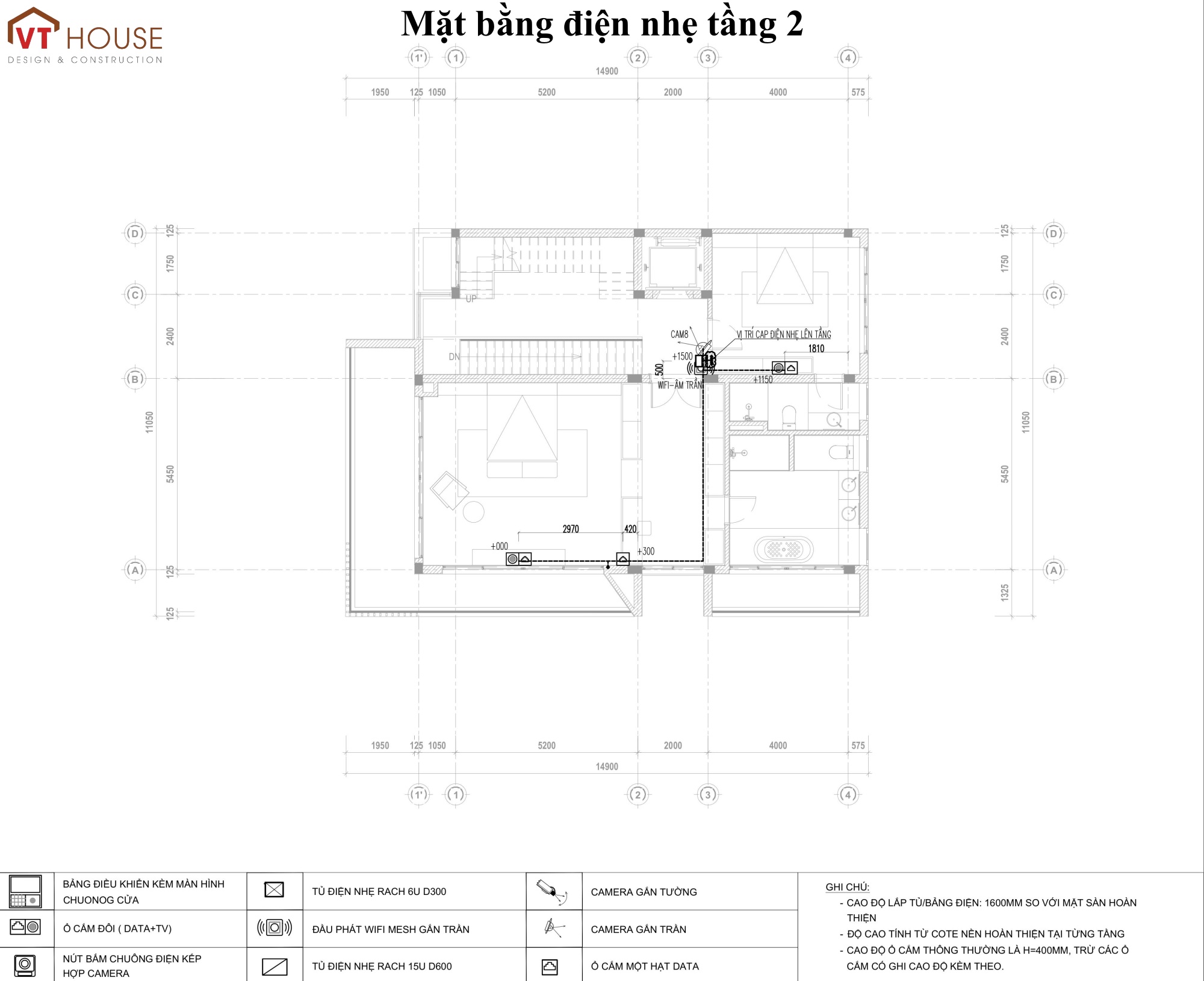

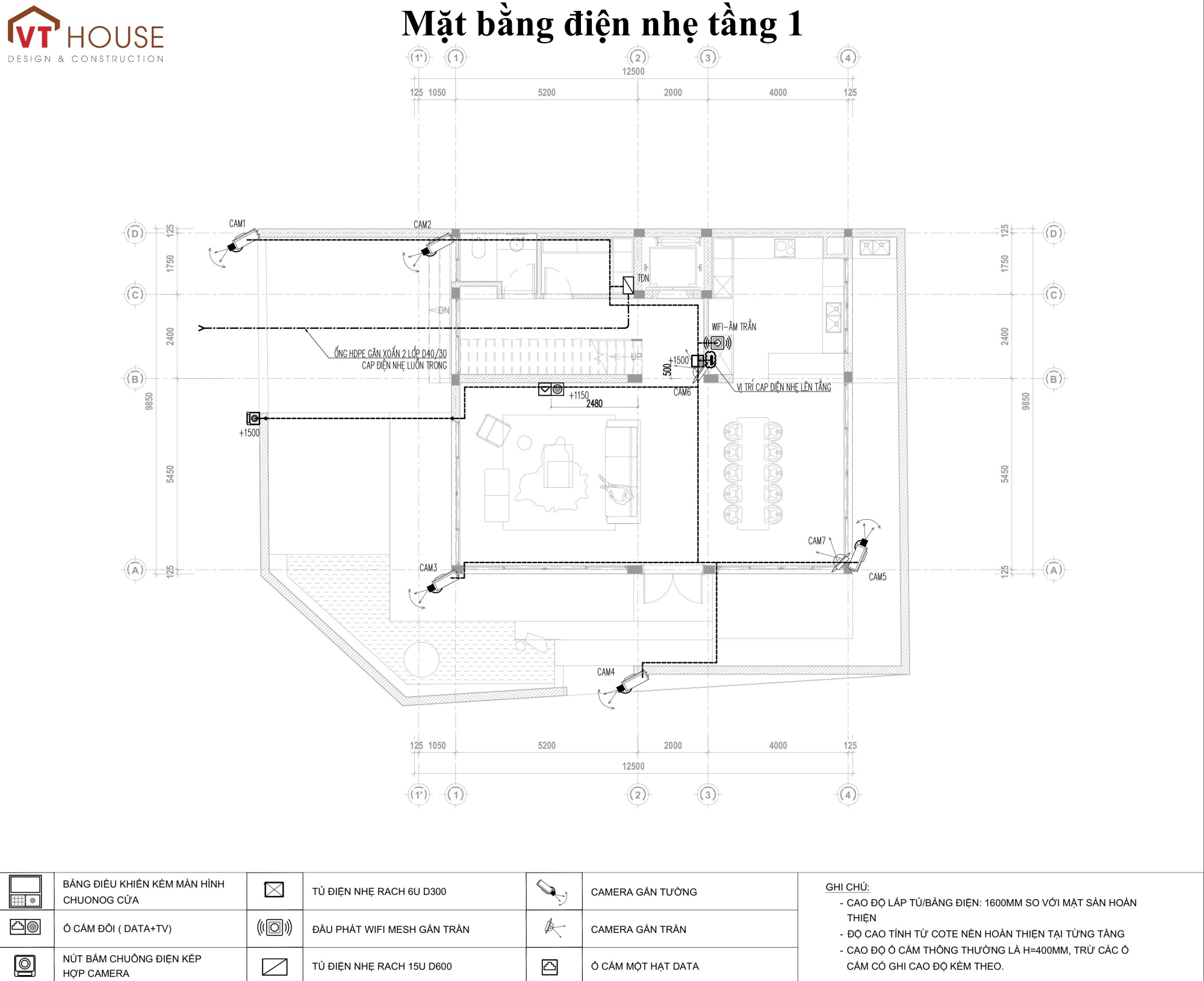

C. Mặt Bằng Điện Nhẹ (Low Current System Layout)

Bao gồm hệ thống Internet/Wifi, Truyền hình cáp/Vệ tinh, Camera an ninh (CCTV), và Chuông cửa/Intercom.

Tiêu chuẩn thiết kế chung:
- Hệ thống mạng: Đảm bảo vùng phủ sóng Wifi toàn bộ ngôi nhà, sử dụng cáp mạng CAT 6 trở lên để đáp ứng tốc độ truyền tải cao trong tương lai. Bố trí vị trí Access Point (AP) khoa học.
- Hệ thống CCTV: Vị trí camera được tính toán để tối đa hóa góc quan sát, loại bỏ điểm mù, đảm bảo an ninh cho gia đình.
- Lắp đặt riêng biệt: Dây điện nhẹ phải được đi trong ống dẫn/máng cáp riêng, cách ly với dây điện động lực để tránh nhiễu tín hiệu.

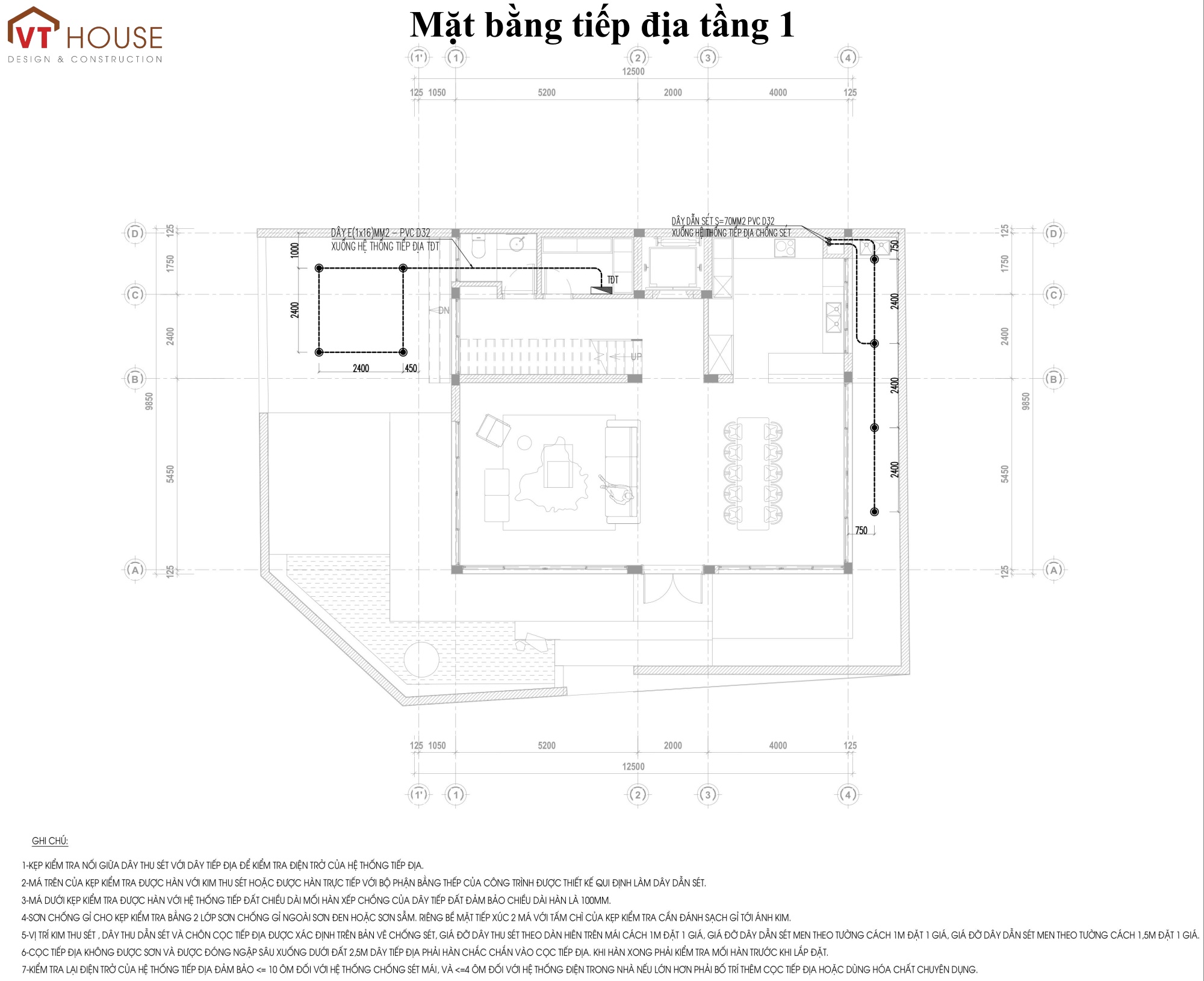

D. Mặt Bằng Chống Sét - Tiếp Địa (Lightning Protection & Earthing Layout)

Đây là hệ thống bảo vệ ngôi nhà và các thiết bị điện tử khỏi các sự cố quá áp do sét đánh và đảm bảo an toàn cho người sử dụng.

Tiêu chuẩn thiết kế chung:
- Hệ thống chống sét: Thiết kế tuân thủ TCVN 9385:2012 (Bảo vệ công trình chống sét) và có thể sử dụng phương pháp kim thu sét cổ điển (Franklin Rod) hoặc kim thu sét hiện đại E.S.E (Early Streamer Emission).
- Hệ thống tiếp địa: Điện trở tiếp đất (R tiếp địa) phải đạt giá trị tiêu chuẩn,được kiểm tra bằng thiết bị chuyên dụng.
- Nối đất bảo vệ: Tất cả vỏ kim loại của thiết bị điện đều phải được nối đất an toàn để loại trừ nguy cơ điện giật.

Sự Khác Biệt Từ VT-House

Tại VT-House Design & Construction, chúng tôi không chỉ vẽ bản vẽ mà còn cam kết mang lại giải pháp điện tối ưu:

Phân tích Tải Thực tế: Tính toán công suất sử dụng chính xác để tránh lãng phí chi phí đầu tư và đảm bảo an toàn vận hành.
Tích hợp Công Nghệ: Tư vấn các giải pháp Smart Home (Nhà thông minh) phù hợp với xu hướng hiện đại của KĐT Sinh Thái Vinh Tân.
Hồ sơ Kỹ Thuật Đầy đủ: Cung cấp chi tiết thuyết minh, bảng tính toán, và bảng thống kê vật tư (B.O.Q) rõ ràng, giúp việc thi công dễ dàng, chính xác.
