Bên cạnh hệ thống điện, hệ thống cấp thoát nước là một trong những thành phần cốt lõi, không thể thiếu để đảm bảo sự tiện nghi và vệ sinh cho bất kỳ công trình nào, đặc biệt là biệt thự gia đình. Một hệ thống cấp thoát nước được thiết kế đúng chuẩn không chỉ cung cấp nguồn nước sạch ổn định mà còn xử lý chất thải hiệu quả, góp phần bảo vệ sức khỏe con người và môi trường. Tại VTHouse Design & Construction, chúng tôi chuyên cung cấp các giải pháp thiết kế MEPF toàn diện, bao gồm hồ sơ cấp thoát nước chi tiết, minh chứng qua dự án biệt thự tại thành phố Vinh, Nghệ An.
Các Thành Phần Chính Trong Hồ Sơ Cấp Thoát Nước Biệt Thự
Hồ sơ cấp thoát nước thường được chia thành hai phần chính, mỗi phần đều có vai trò quan trọng trong việc vận hành toàn diện của hệ thống:

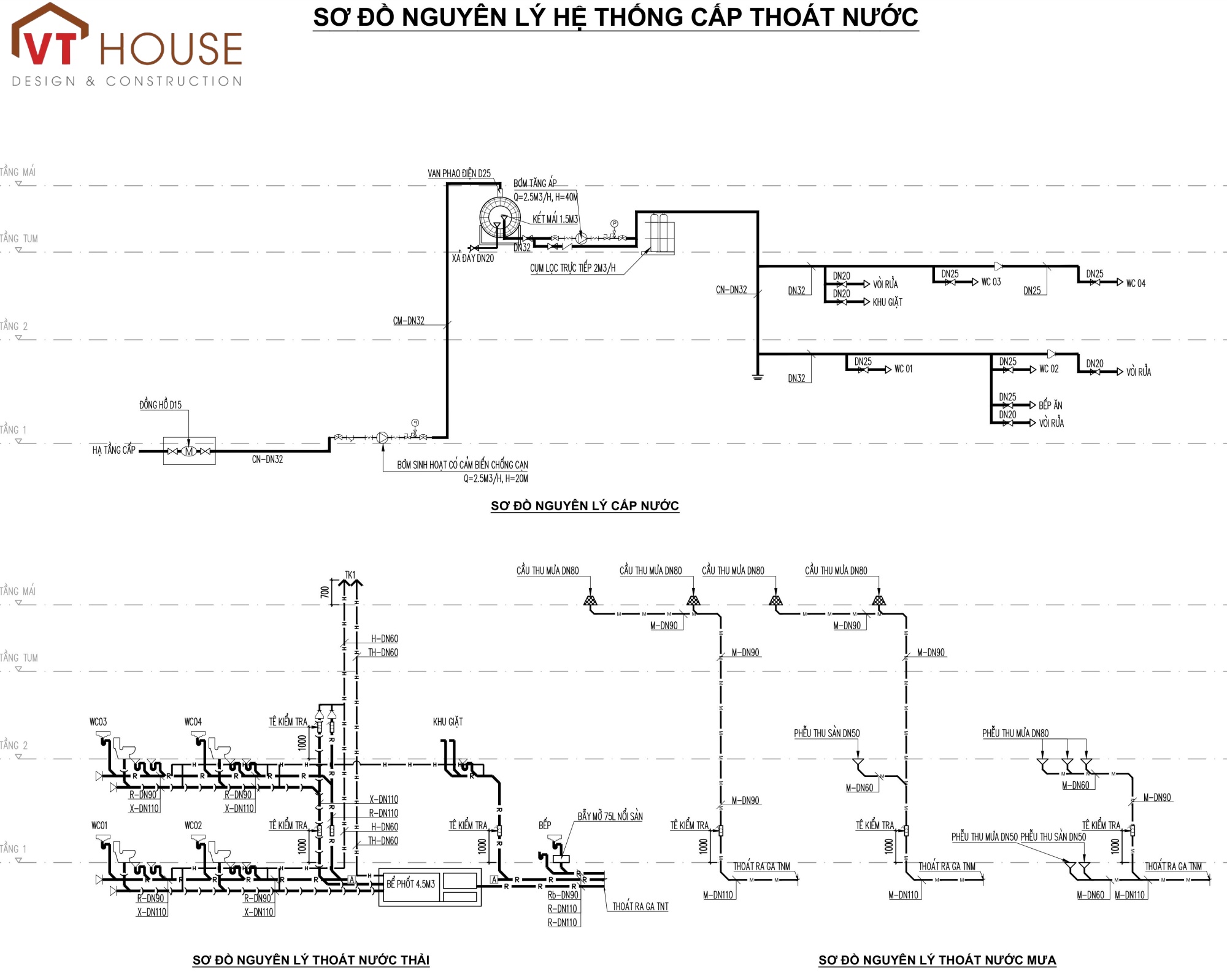

1. Sơ Đồ Nguyên Lý Cấp, Thoát Nước
Sơ đồ nguyên lý cấp, thoát nước đóng vai trò như một bản đồ tổng thể, phác thảo toàn bộ quy trình vận hành của hệ thống.
-
Sơ đồ nguyên lý cấp nước: Thể hiện chi tiết nguồn cấp nước (nước máy đô thị, giếng khoan...), sơ đồ đường ống dẫn nước từ bể chứa (nếu có), qua các thiết bị tăng áp (bơm, bình tích áp), bộ lọc (nếu cần), rồi phân phối đến các thiết bị sử dụng nước như vòi sen, bồn rửa, bồn cầu... Sơ đồ này cũng chỉ rõ vị trí van khóa, van một chiều, đồng hồ nước, đảm bảo nguồn nước sạch được đưa đến mọi điểm dùng với áp lực và lưu lượng phù hợp. Chúng tôi tính toán kỹ lưỡng đường kính ống, áp lực nước để tránh tình trạng thiếu nước hoặc áp lực yếu tại các tầng trên.
-
Sơ đồ nguyên lý thoát nước: Trình bày hệ thống thu gom nước thải sinh hoạt (từ bồn rửa, nhà vệ sinh, máy giặt...) và nước mưa. Sơ đồ này minh họa đường ống thoát nước thải chảy vào bể phốt, hầm tự hoại, và sau đó được dẫn ra hệ thống thoát nước chung của đô thị hoặc hệ thống xử lý riêng. Đối với nước mưa, sơ đồ sẽ chỉ ra đường ống thu gom từ mái nhà, ban công, sân thượng và dẫn ra hệ thống thoát nước mưa riêng hoặc thoát chung (tùy theo quy định địa phương). Chúng tôi đảm bảo độ dốc ống phù hợp để nước thải và nước mưa thoát đi nhanh chóng, tránh đọng ứ gây mùi hôi hay tắc nghẽn.
2. Mặt Bằng Cấp Thoát Nước Các Tầng
Sau khi có sơ đồ nguyên lý tổng thể, mặt bằng cấp thoát nước các tầng sẽ cụ thể hóa vị trí lắp đặt đường ống, thiết bị tại từng không gian trong biệt thự.
-

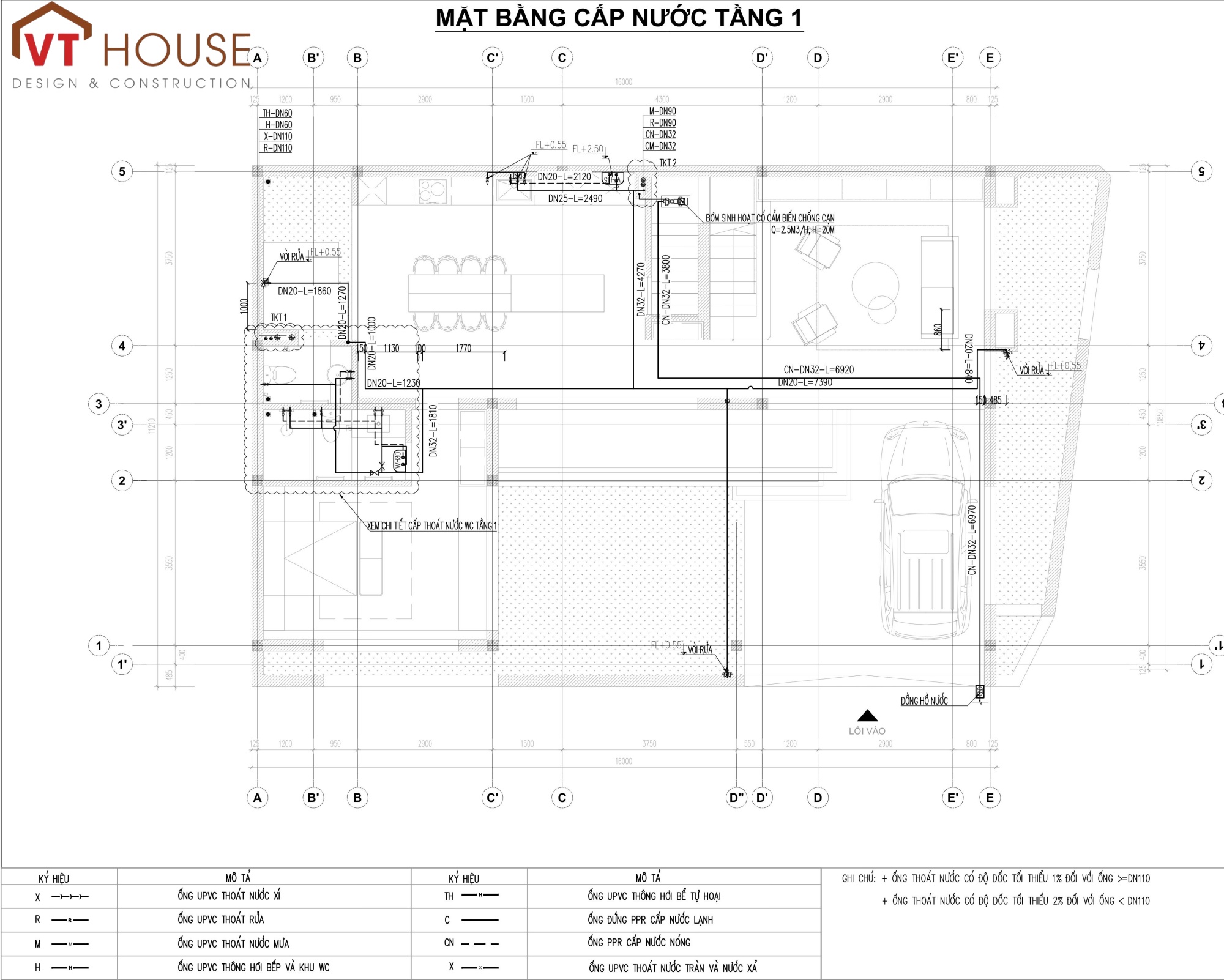

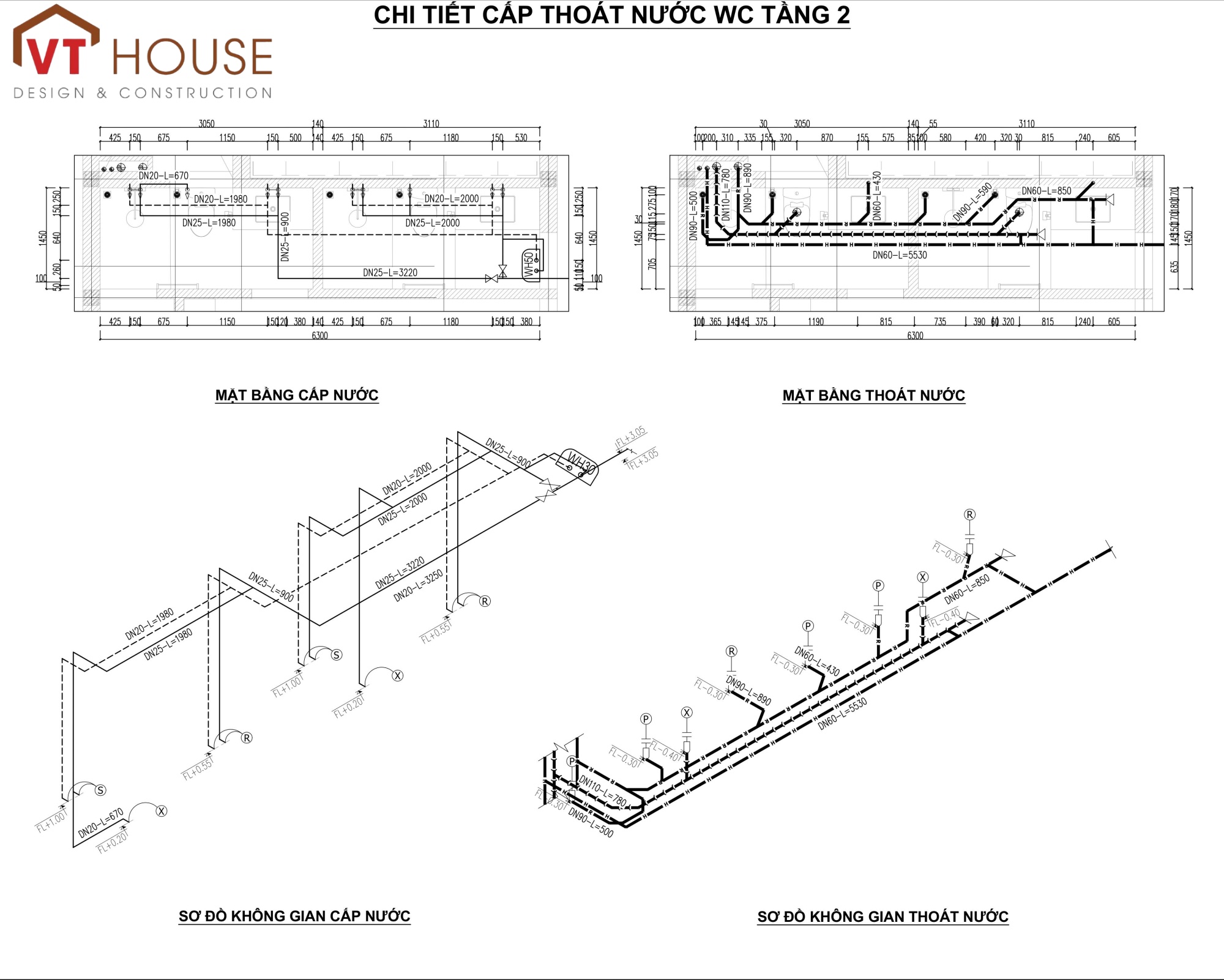

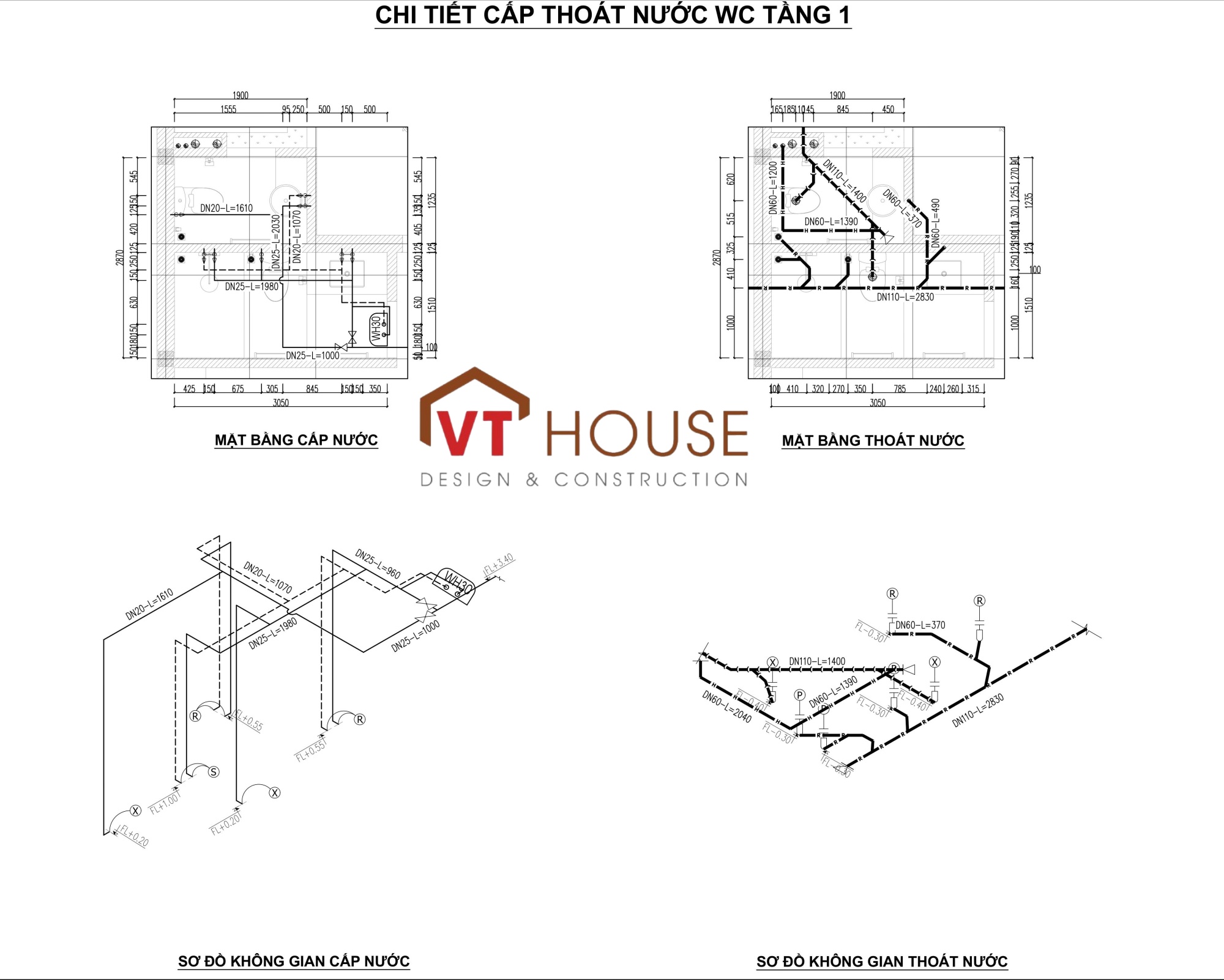

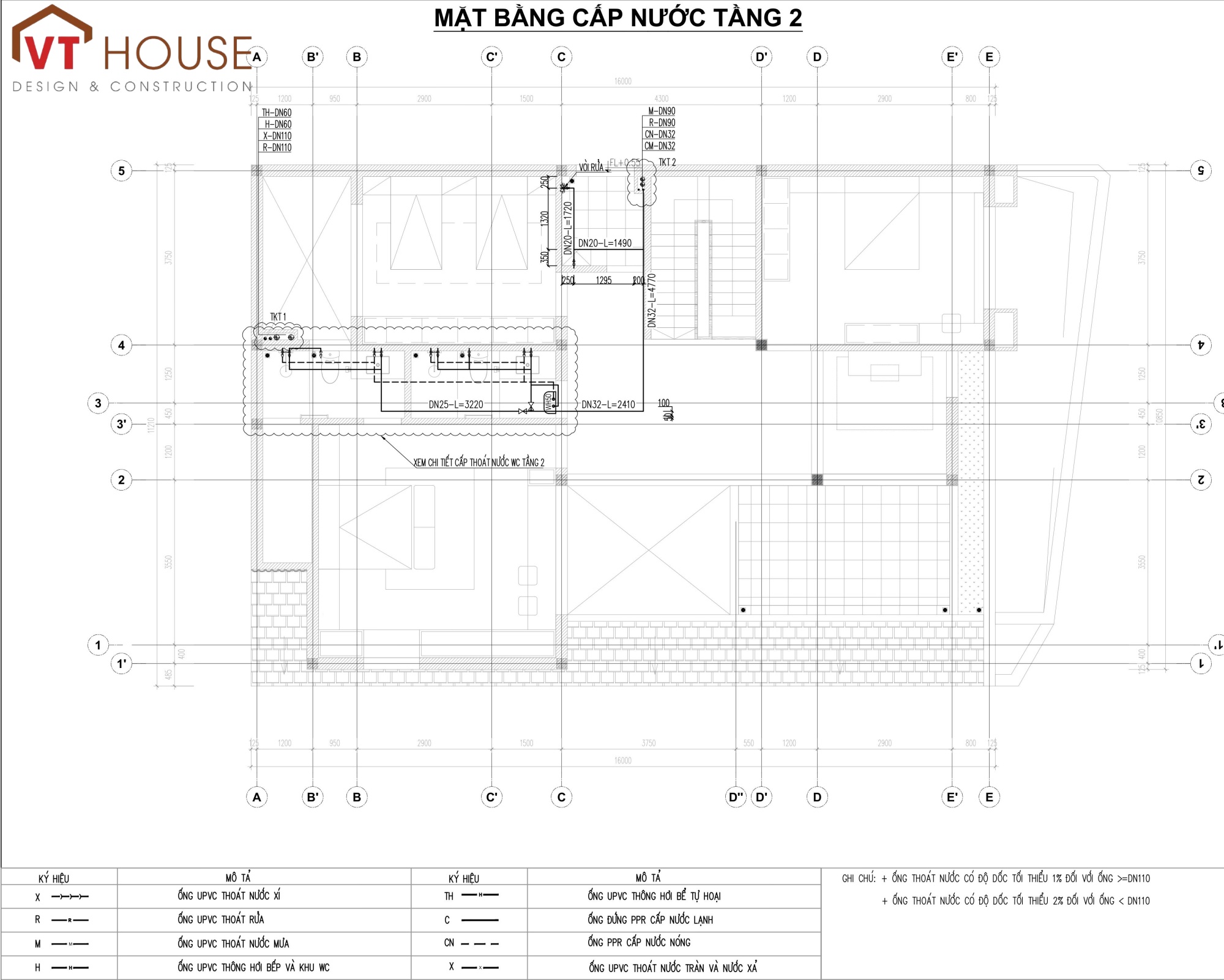

Mặt bằng cấp nước các tầng: Trên mỗi mặt bằng tầng, chúng tôi bố trí chi tiết đường ống cấp nước nóng và lạnh, vị trí các van khóa từng khu vực, điểm đấu nối tới các thiết bị vệ sinh (lavabo, bồn cầu, vòi sen, bình nóng lạnh, máy giặt, bồn rửa bếp...). Việc này đảm bảo tính thẩm mỹ, tiện lợi khi sử dụng và dễ dàng cho công tác bảo trì, sửa chữa sau này. Chúng tôi cũng chú ý đến việc cách nhiệt đường ống nước nóng để tiết kiệm năng lượng.
-

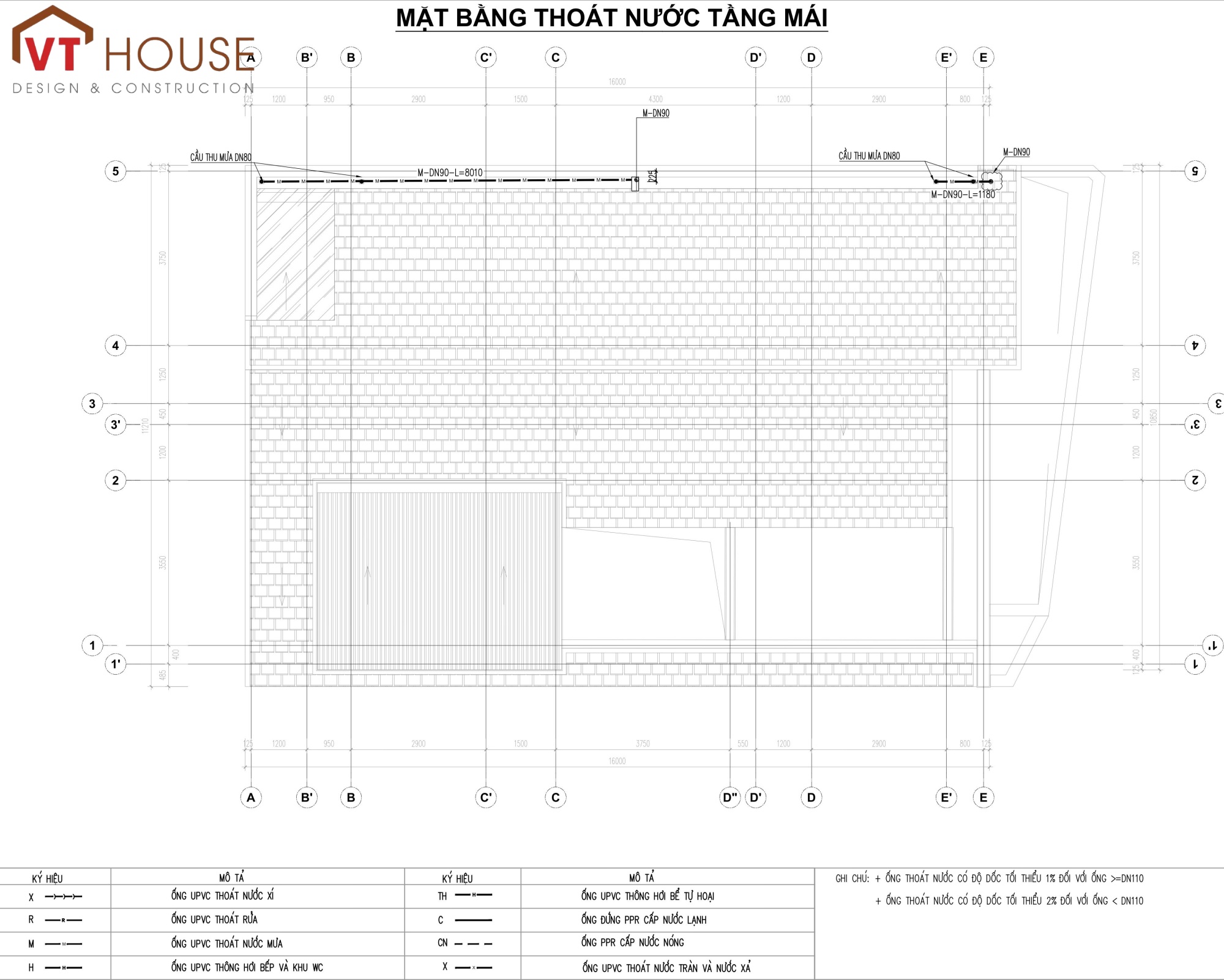

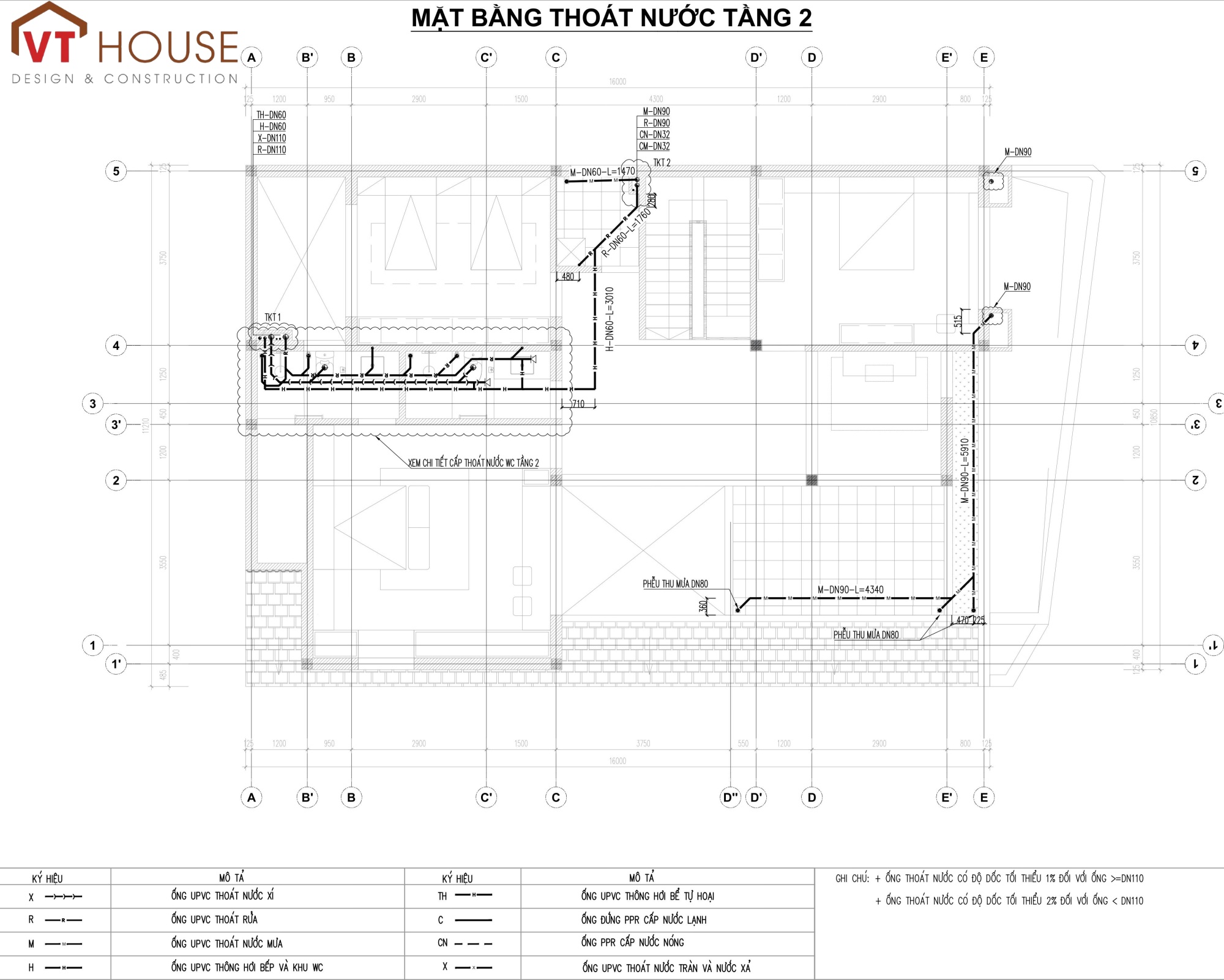

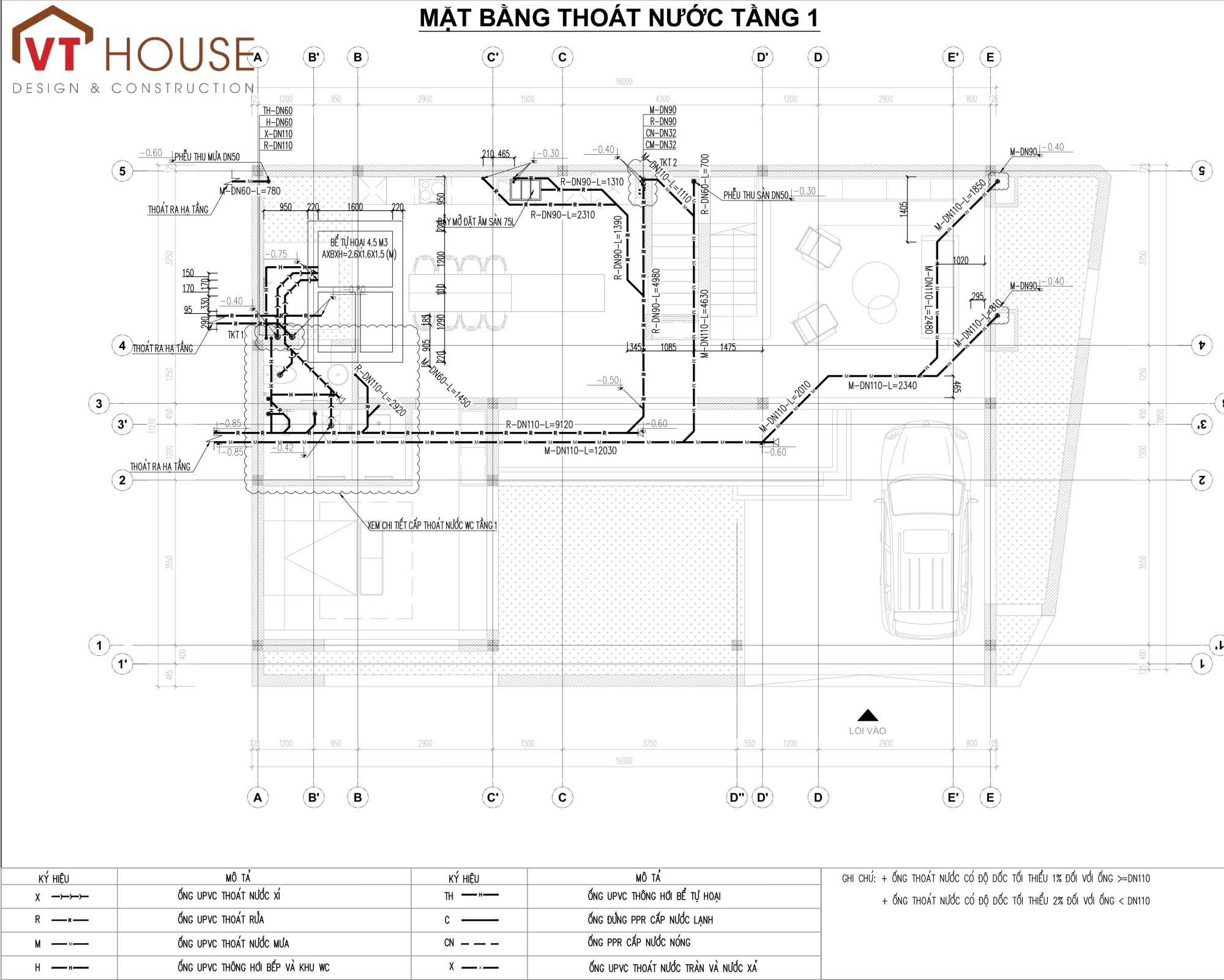

Mặt bằng thoát nước các tầng: Chỉ rõ vị trí các phễu thu sàn, ống thoát nước bồn cầu, lavabo, bồn tắm, đường ống thoát nước mái, ban công và các trục đứng thoát nước. Việc tính toán đường kính ống thoát, độ dốc và bố trí hố ga, thăm dò hợp lý là cực kỳ quan trọng để ngăn ngừa tắc nghẽn, trào ngược nước thải và mùi hôi. Chúng tôi tuân thủ các tiêu chuẩn về đường kính ống tối thiểu, độ dốc tiêu chuẩn để đảm bảo dòng chảy liên tục và tự làm sạch.
Đảm Bảo Chuẩn Mực Thiết Kế Tại VT-House
Thiết kế hệ thống cấp thoát nước của VTHouse luôn tuân thủ các tiêu chuẩn kỹ thuật hiện hành của Việt Nam, chẳng hạn như TCVN 4519:1988 (Hệ thống cấp nước bên trong - Tiêu chuẩn thiết kế), TCVN 4474:1987 (Hệ thống thoát nước bên trong - Tiêu chuẩn thiết kế) và các quy định về vệ sinh môi trường. Chúng tôi tập trung vào các yếu tố cốt lõi:
-
Vệ sinh và an toàn: Đảm bảo nguồn nước sạch được cung cấp liên tục, không bị nhiễm bẩn và nước thải được xử lý, thoát đi triệt để, không gây ô nhiễm.
-
Hiệu quả và tiết kiệm: Thiết kế tối ưu về đường ống, áp lực nước, hạn chế thất thoát và tiết kiệm chi phí vận hành.
-
Bền vững và dễ bảo trì: Lựa chọn vật liệu ống chất lượng cao (như PPR cho nước nóng, uPVC cho thoát nước), chống ăn mòn, chịu được áp lực và dễ dàng cho việc kiểm tra, bảo dưỡng.
-
Thân thiện môi trường: Áp dụng các giải pháp như thu gom nước mưa để tái sử dụng cho tưới cây, rửa sân (nếu chủ nhà có nhu cầu) hoặc xử lý nước thải đạt chuẩn trước khi xả ra môi trường.
Với VTHouse Design & Construction, mỗi hồ sơ thiết kế MEPF là sự kết hợp của kinh nghiệm, chuyên môn và sự tận tâm, mang đến cho khách hàng những giải pháp hoàn hảo nhất cho ngôi nhà của mình.
