Một hệ thống cấp thoát nước hiệu quả và an toàn là yếu tố cốt lõi, góp phần quan trọng vào chất lượng sống và trải nghiệm khách hàng tại dự án Nhà Phố kết hợp kinh doanh tại Phủ Lý. Với quy mô 5 tầng, tích hợp chức năng cafe và căn hộ cao cấp, yêu cầu về hệ thống cấp thoát nước càng trở nên khắt khe hơn. Tại VT-House Design & Construction, chúng tôi tự hào mang đến giải pháp tư vấn thiết kế Cơ Điện chuyên nghiệp, đảm bảo mỗi giọt nước đều được quản lý tối ưu, từ khi vào đến khi ra khỏi công trình.
Chi Tiết Hồ Sơ Cấp Thoát Nước Dự Án:
Hồ sơ thiết kế hệ thống cấp thoát nước cho dự án này được chúng tôi xây dựng dựa trên sự phân tích kỹ lưỡng nhu cầu sử dụng và đặc thù công năng từng khu vực:

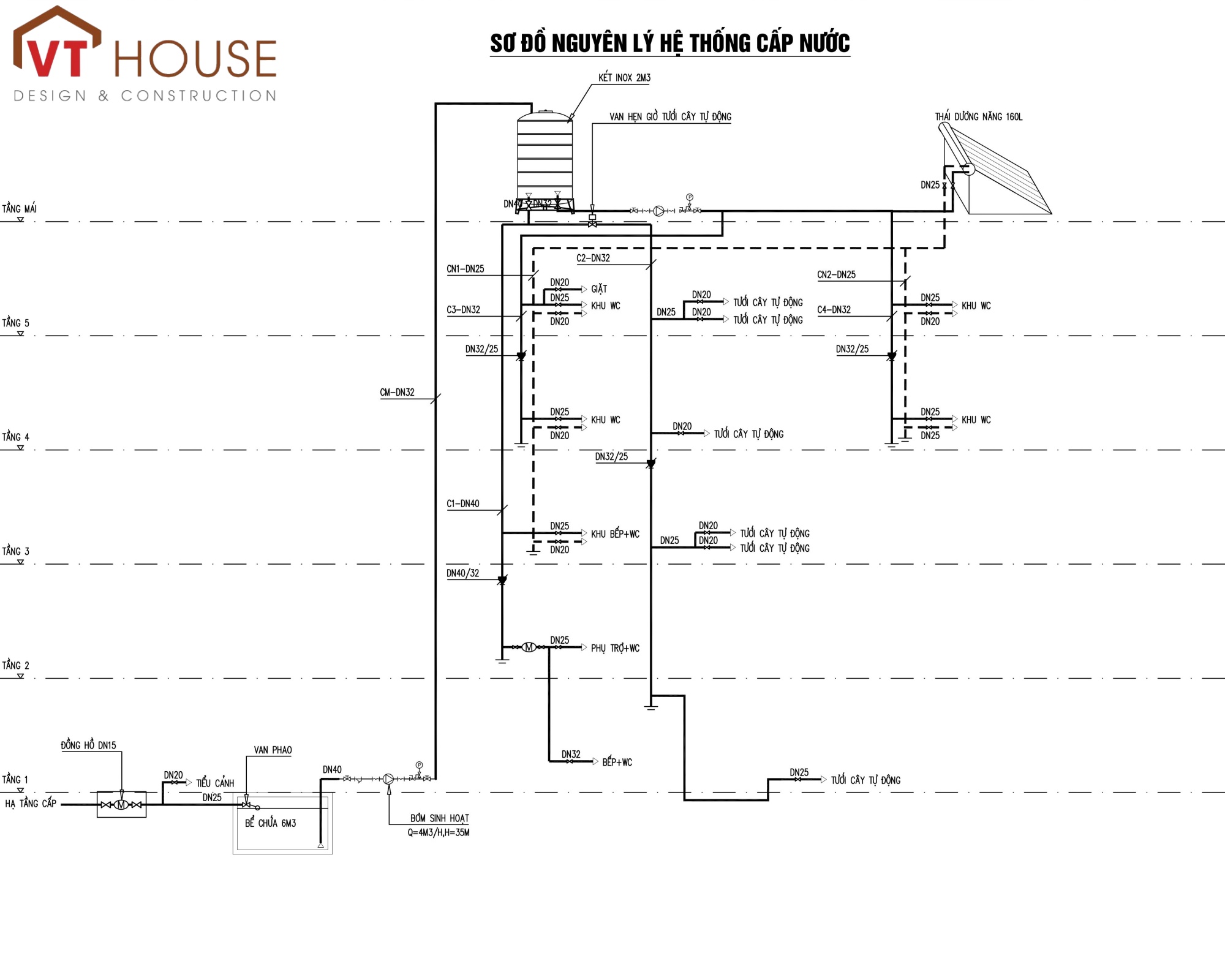

1. Sơ Đồ Nguyên Lý Cấp Nước:
Sơ đồ nguyên lý cấp nước thể hiện tổng quan dòng chảy của nước sạch từ nguồn cấp (thường là từ hệ thống cấp nước thành phố) đi vào công trình. Chúng tôi thiết kế hệ thống bao gồm:
-
Đồng hồ tổng và van khóa chính: Vị trí lắp đặt, loại đồng hồ phù hợp với lưu lượng tiêu thụ.
-
Bể chứa nước ngầm/bồn mái (nếu có): Tính toán dung tích phù hợp với nhu cầu sử dụng của toàn bộ công trình, đảm bảo luôn có đủ nước dự trữ.
-
Hệ thống bơm tăng áp (nếu cần): Lựa chọn loại bơm, công suất bơm để đảm bảo áp lực nước đầy đủ và ổn định cho tất cả các tầng, đặc biệt là các căn hộ cao cấp ở tầng trên.
-
Đường ống chính và đường ống nhánh: Bố trí hợp lý để cấp nước đến các thiết bị vệ sinh, bếp, khu pha chế cafe và các điểm sử dụng nước khác một cách hiệu quả nhất, giảm thiểu tổn thất áp lực.
-
Hệ thống lọc nước (nếu yêu cầu): Tùy theo chất lượng nước nguồn, chúng tôi có thể tư vấn và thiết kế hệ thống lọc phù hợp để đảm bảo nước sinh hoạt đạt chuẩn vệ sinh.
Sơ đồ nguyên lý được trình bày rõ ràng, giúp dễ dàng hình dung và vận hành hệ thống.

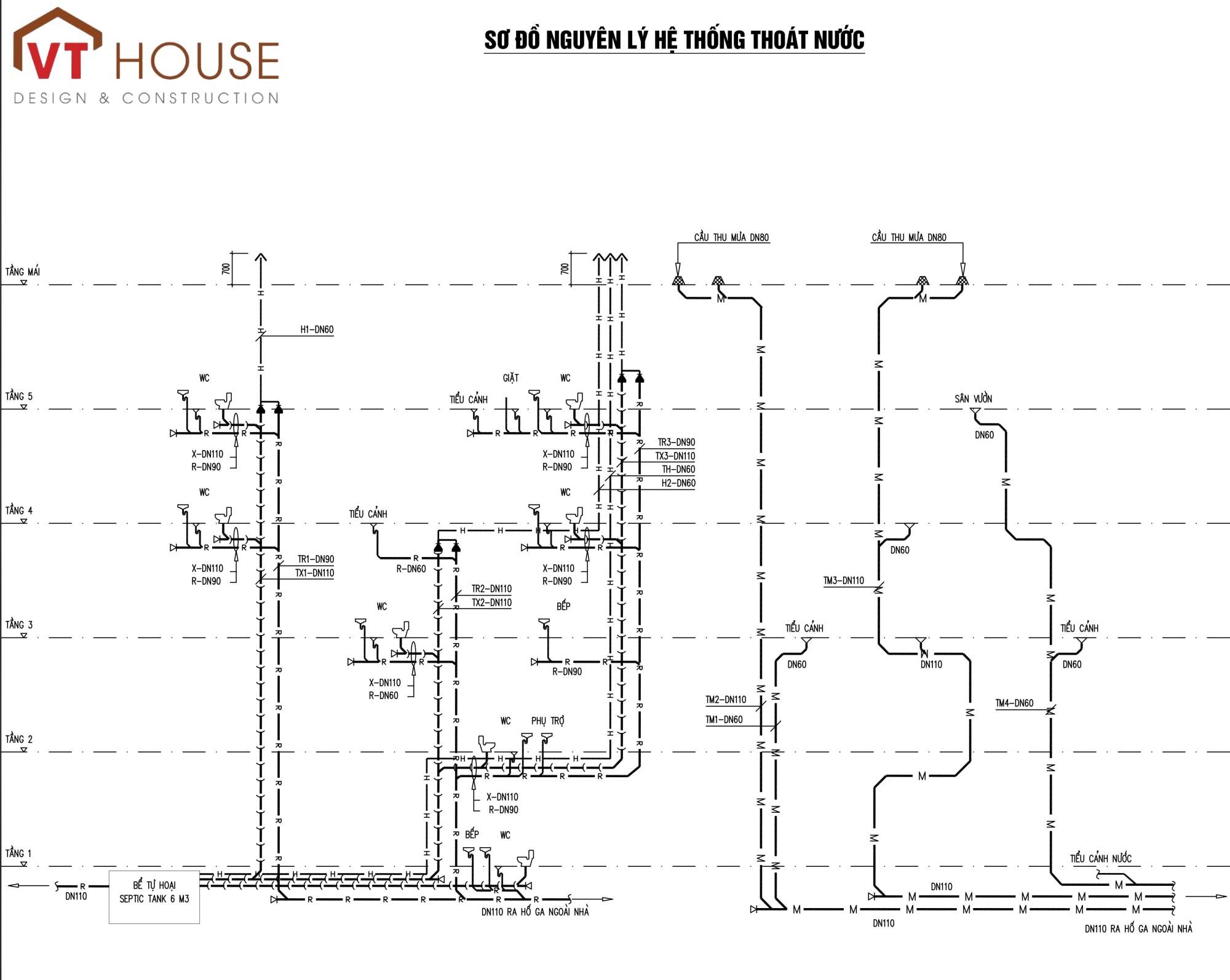

2. Sơ Đồ Nguyên Lý Thoát Nước:
Sơ đồ nguyên lý thoát nước minh họa toàn bộ quá trình thu gom và dẫn nước thải, nước mưa ra khỏi công trình một cách vệ sinh và hiệu quả. Bao gồm:
-
Hệ thống thoát nước thải sinh hoạt: Thu gom nước từ các bồn cầu, chậu rửa, sàn tắm, và các thiết bị vệ sinh khác từ khu vực cafe và căn hộ. Thiết kế độ dốc ống thoát nước phù hợp, tránh tắc nghẽn và đảm bảo dòng chảy liên tục.
-
Hệ thống thoát nước mưa: Thu gom nước mưa từ mái, ban công, sân thượng và dẫn xuống hệ thống thoát nước chung của khu vực.
-
Hố ga, bể phốt (bể tự hoại): Thiết kế kích thước, vị trí hợp lý, đảm bảo khả năng xử lý sơ bộ nước thải trước khi xả ra hệ thống cống công cộng, tuân thủ các quy định về vệ sinh môi trường.
-
Hệ thống thông hơi: Đảm bảo áp suất trong đường ống thoát nước luôn cân bằng, tránh hiện tượng hút siphon hoặc mùi hôi từ cống thoát.

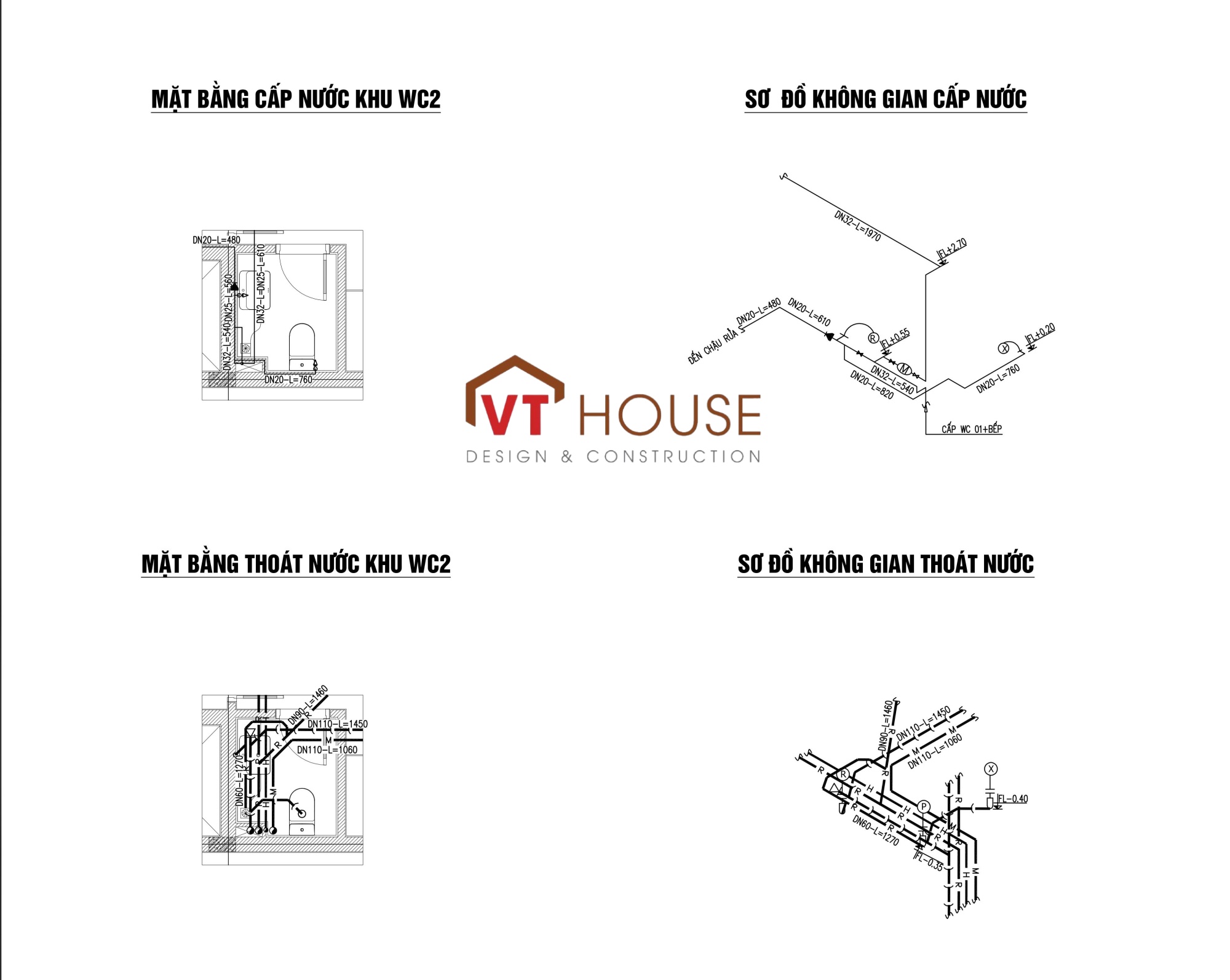

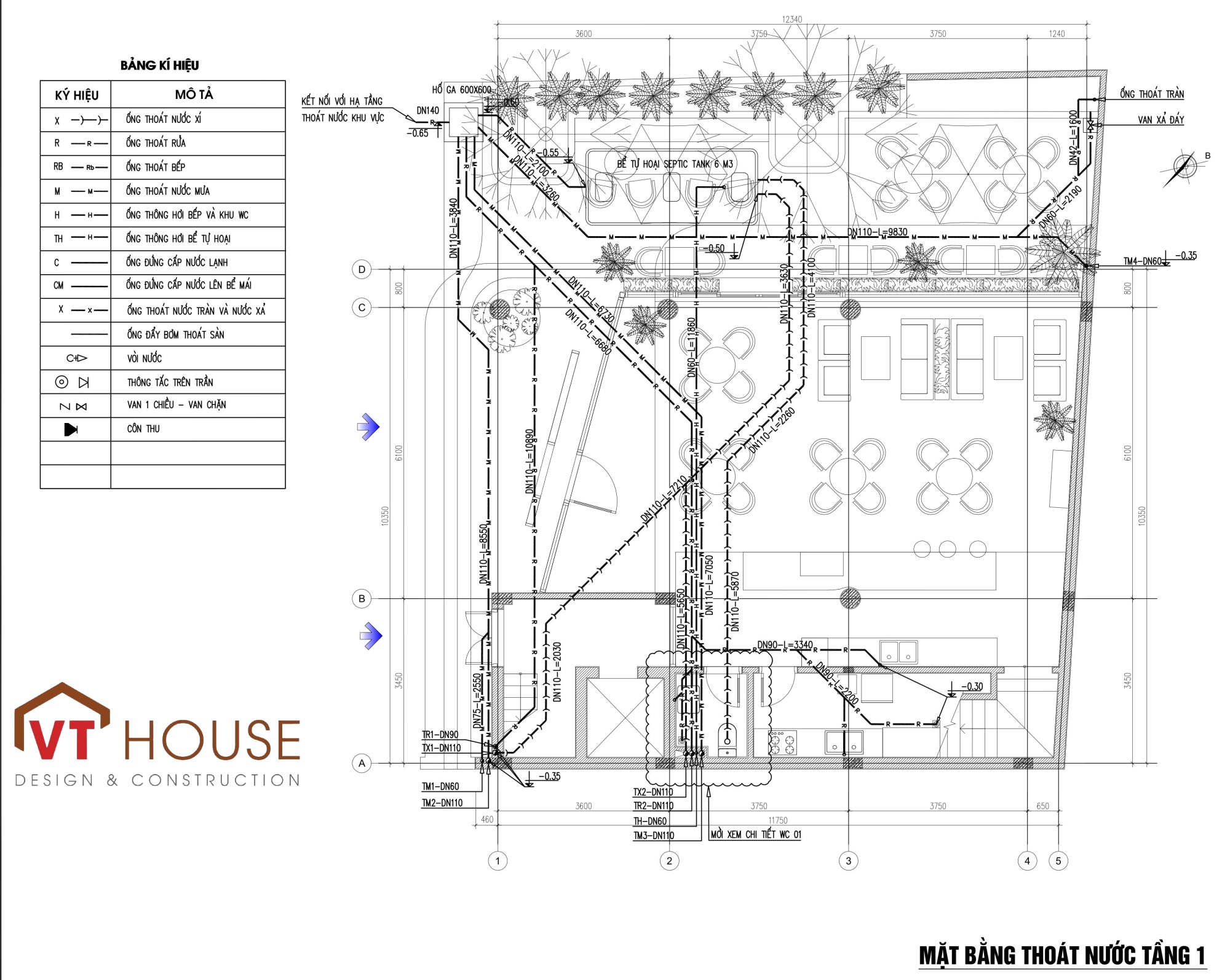

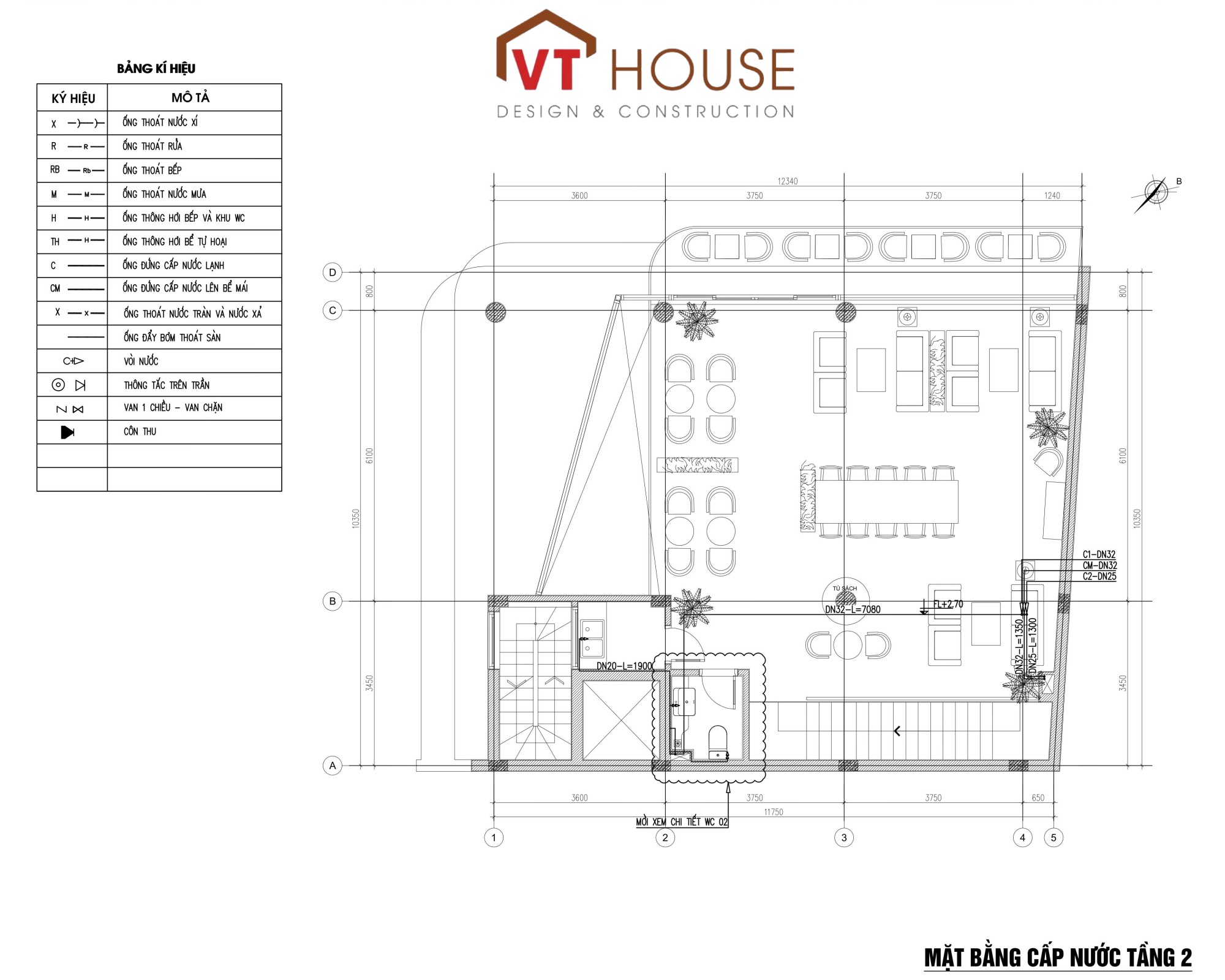

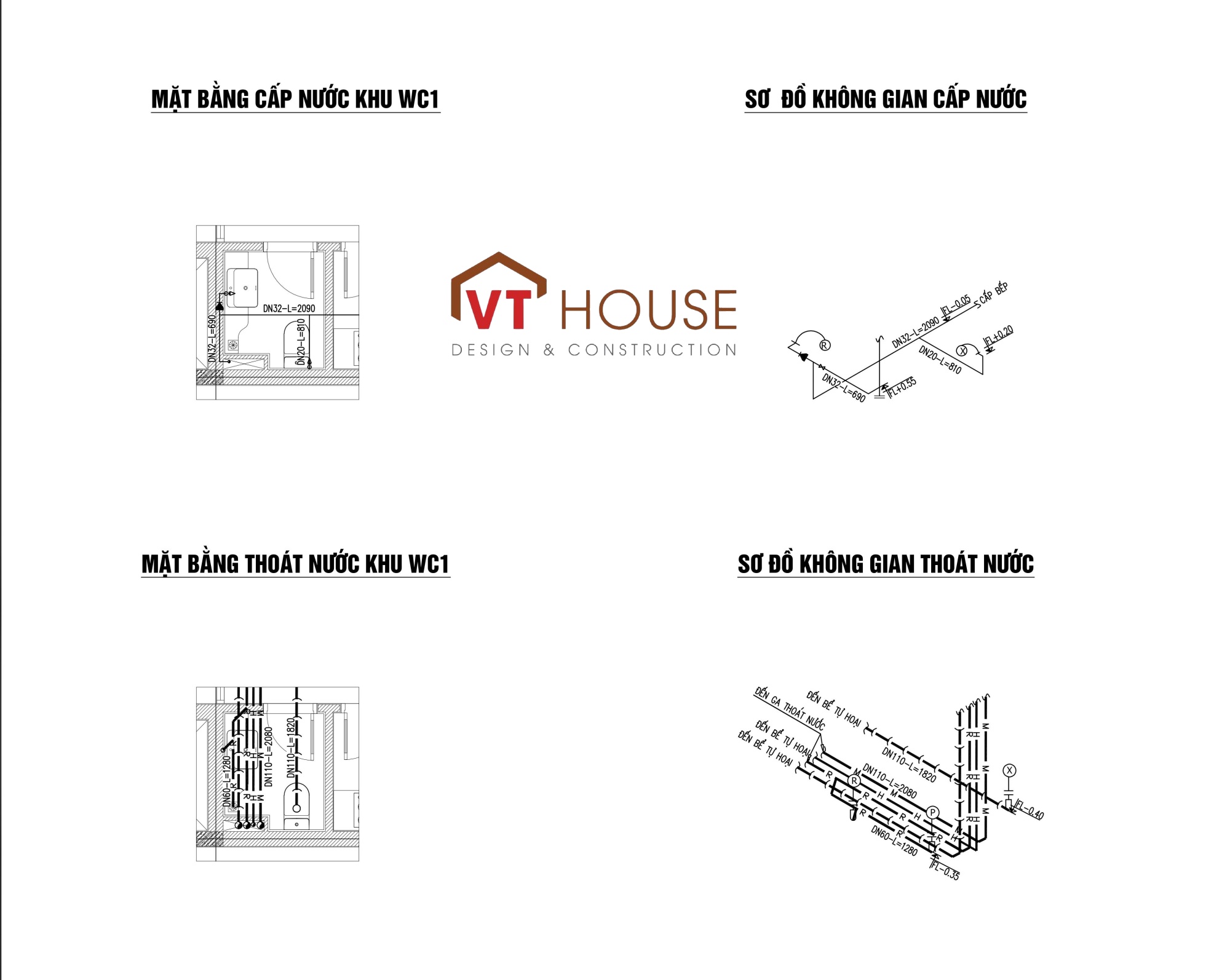

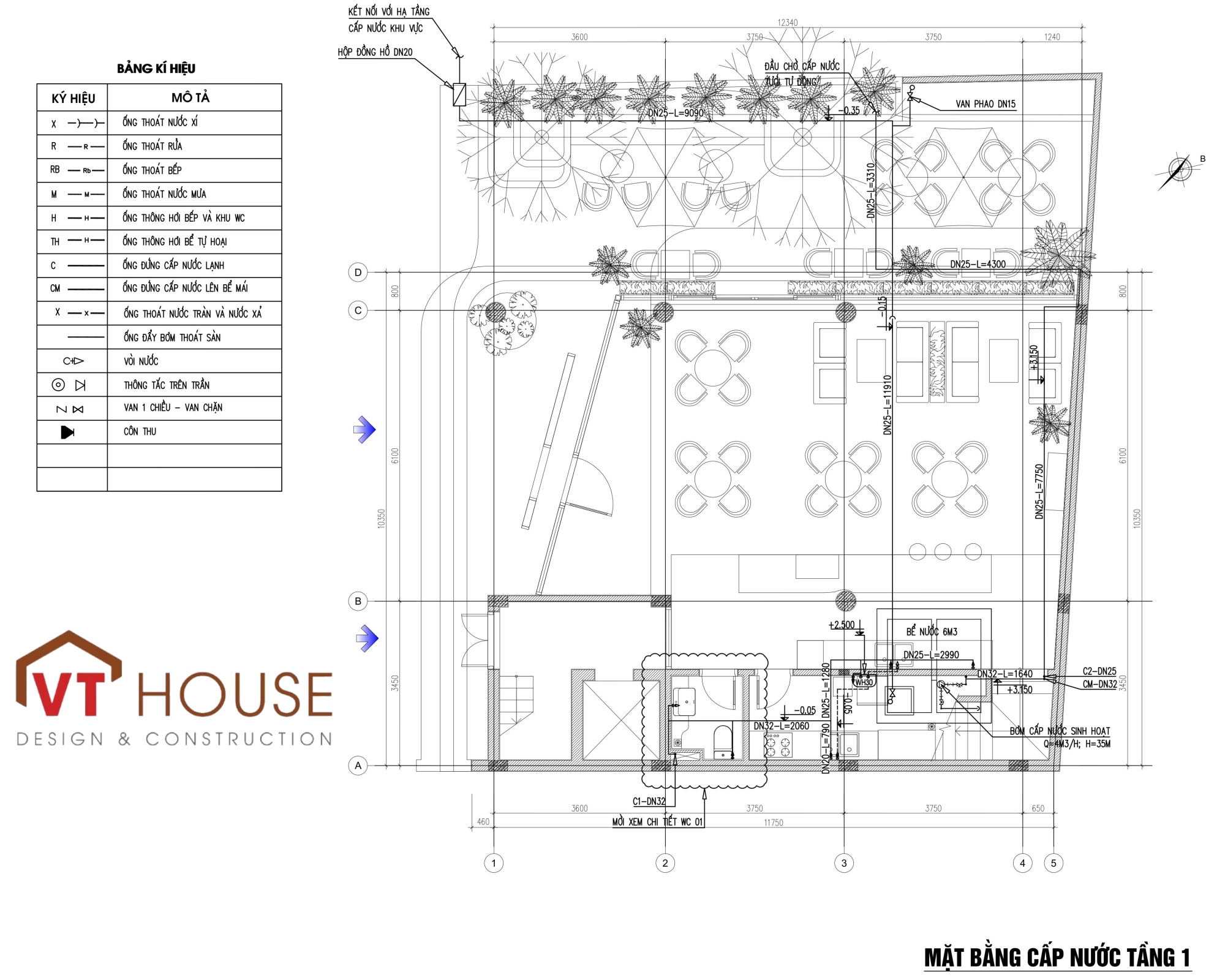

3. Mặt Bằng Cấp Thoát Nước Các Tầng:
Các mặt bằng cấp thoát nước chi tiết từng tầng thể hiện cụ thể vị trí của:
-
Các đường ống cấp nước nóng, lạnh: Điểm cấp nước đến từng thiết bị vệ sinh, bếp, máy giặt, vòi nước...
-
Các đường ống thoát nước thải, thoát nước mưa: Điểm thu gom nước từ sàn, lavabo, bồn cầu, sen tắm và dẫn về trục đứng thoát nước.
-
Vị trí hộp kỹ thuật, van khóa, xi phông, phễu thu sàn: Đảm bảo dễ dàng tiếp cận cho việc bảo trì, sửa chữa.
-
Bố trí các thiết bị vệ sinh, bồn rửa, khu vực bếp pha chế: Đảm bảo phù hợp với công năng và tiện lợi cho người sử dụng.
Tất cả được thể hiện rõ ràng, chính xác trên từng mặt bằng kiến trúc của các tầng.
Tiêu Chuẩn Thiết Kế Chung:
Chúng tôi cam kết hệ thống cấp thoát nước được thiết kế và thi công tuân thủ nghiêm ngặt các tiêu chuẩn hiện hành, bao gồm:
-
Tiêu chuẩn TCVN 5737:2001 về cấp nước bên trong nhà và công trình.
-
Tiêu chuẩn TCVN 4474:1987 về thoát nước bên trong nhà và công trình.
-
Quy chuẩn xây dựng Việt Nam (QCVN) liên quan đến cấp thoát nước và vệ sinh môi trường.
-
Các quy định về an toàn lao động và vệ sinh môi trường trong quá trình thi công.
Mục tiêu của chúng tôi là tạo ra một hệ thống hoạt động ổn định, hiệu quả, tiết kiệm năng lượng, dễ dàng vận hành và bảo trì, đồng thời đảm bảo vệ sinh tối đa cho toàn bộ công trình.
