Bên cạnh hệ thống điện, hệ thống cấp thoát nước là một trong những phần không thể thiếu, đảm bảo sự vận hành trơn tru và vệ sinh cho quán cà phê. Tại VT-House, chúng tôi đã thực hiện thiết kế một cách tỉ mỉ, đáp ứng đầy đủ các tiêu chí về kỹ thuật và thẩm mỹ cho dự án Moc Coffee tại thành phố Vinh.
Hồ sơ hệ thống cấp thoát nước được chia thành hai phần chính, bao gồm sơ đồ nguyên lý và mặt bằng cấp thoát nước chi tiết từng tầng.
1. Sơ Đồ Nguyên Lý Cấp Thoát Nước
Sơ đồ nguyên lý được ví như "bộ não" của toàn bộ hệ thống. Trong bản vẽ này, chúng tôi thể hiện rõ ràng luồng di chuyển của nước, từ nguồn cấp chính đến các thiết bị sử dụng và cuối cùng là hệ thống thoát nước thải.
-

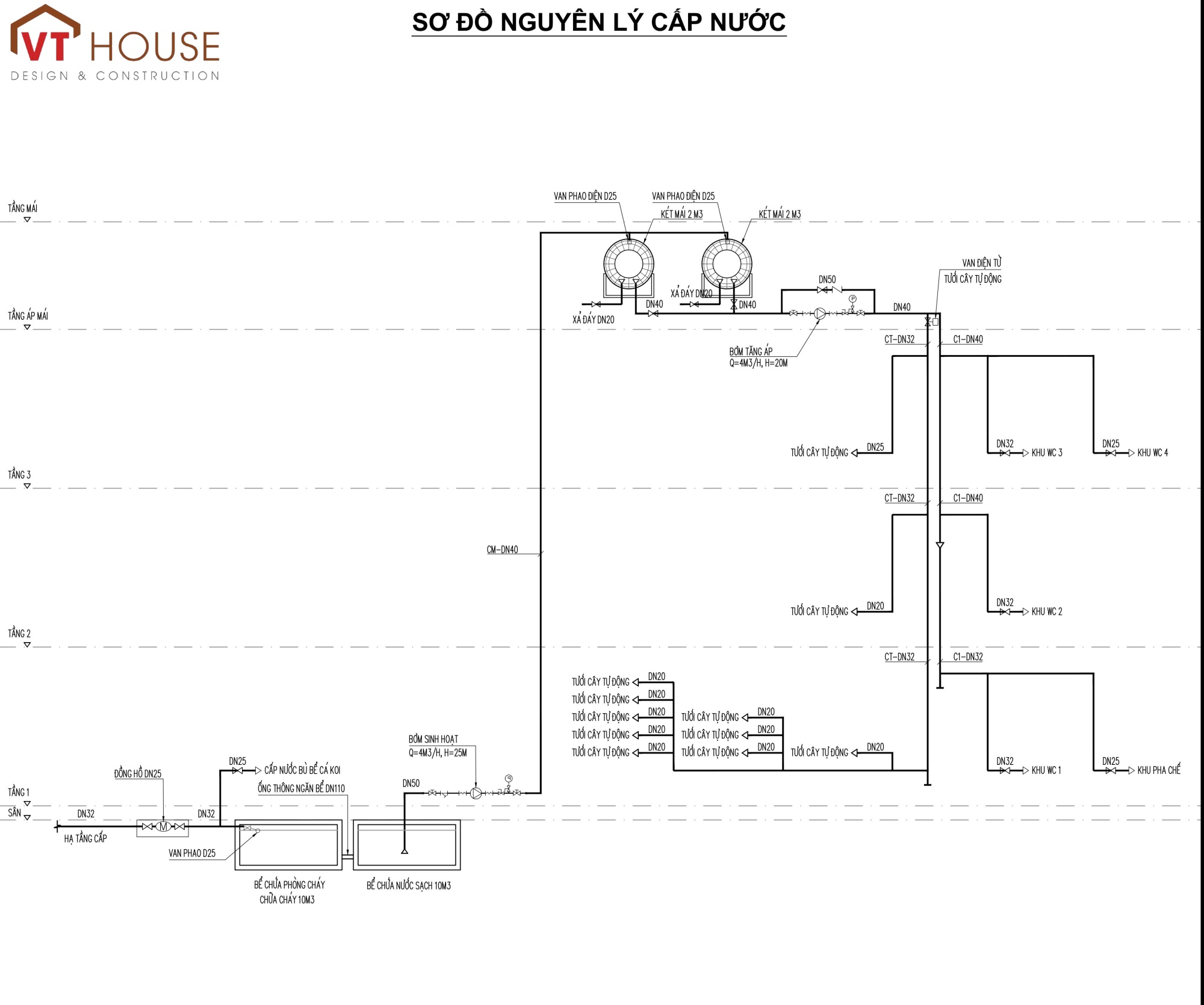

Sơ đồ cấp nước: Nước từ nguồn cấp chính (thủy cục) được dẫn qua đồng hồ nước và van khóa, sau đó phân nhánh đến các khu vực sử dụng như quầy bar, khu vệ sinh, và các vị trí cần thiết khác. Hệ thống van, co, tê được bố trí hợp lý để dễ dàng kiểm soát và bảo trì.
-

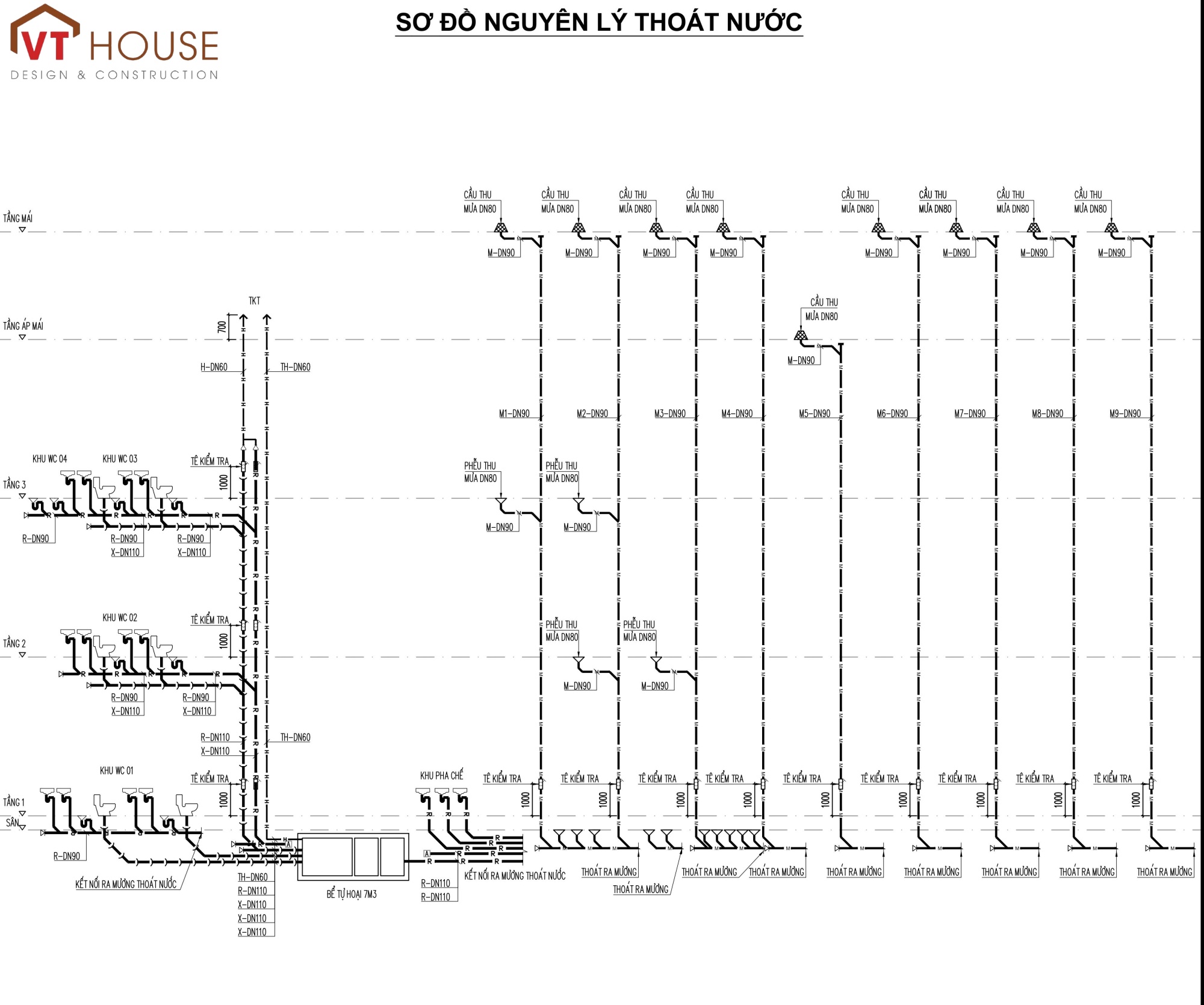

Sơ đồ thoát nước: Nước thải từ các thiết bị như chậu rửa, phễu thu sàn, bồn cầu được thu gom và dẫn về bể tách mỡ (tại khu vực bếp) trước khi được xả ra hệ thống thoát chung của thành phố. Điều này đảm bảo nước thải được xử lý sơ bộ, tránh gây tắc nghẽn và ô nhiễm môi trường.
2. Mặt Bằng Cấp Thoát Nước Từng Tầng
Mặt bằng cấp thoát nước là bản vẽ triển khai chi tiết trên thực tế. Nó chỉ rõ vị trí và đường đi của các đường ống, thiết bị tại mỗi tầng, giúp đội ngũ thi công lắp đặt chính xác.
-

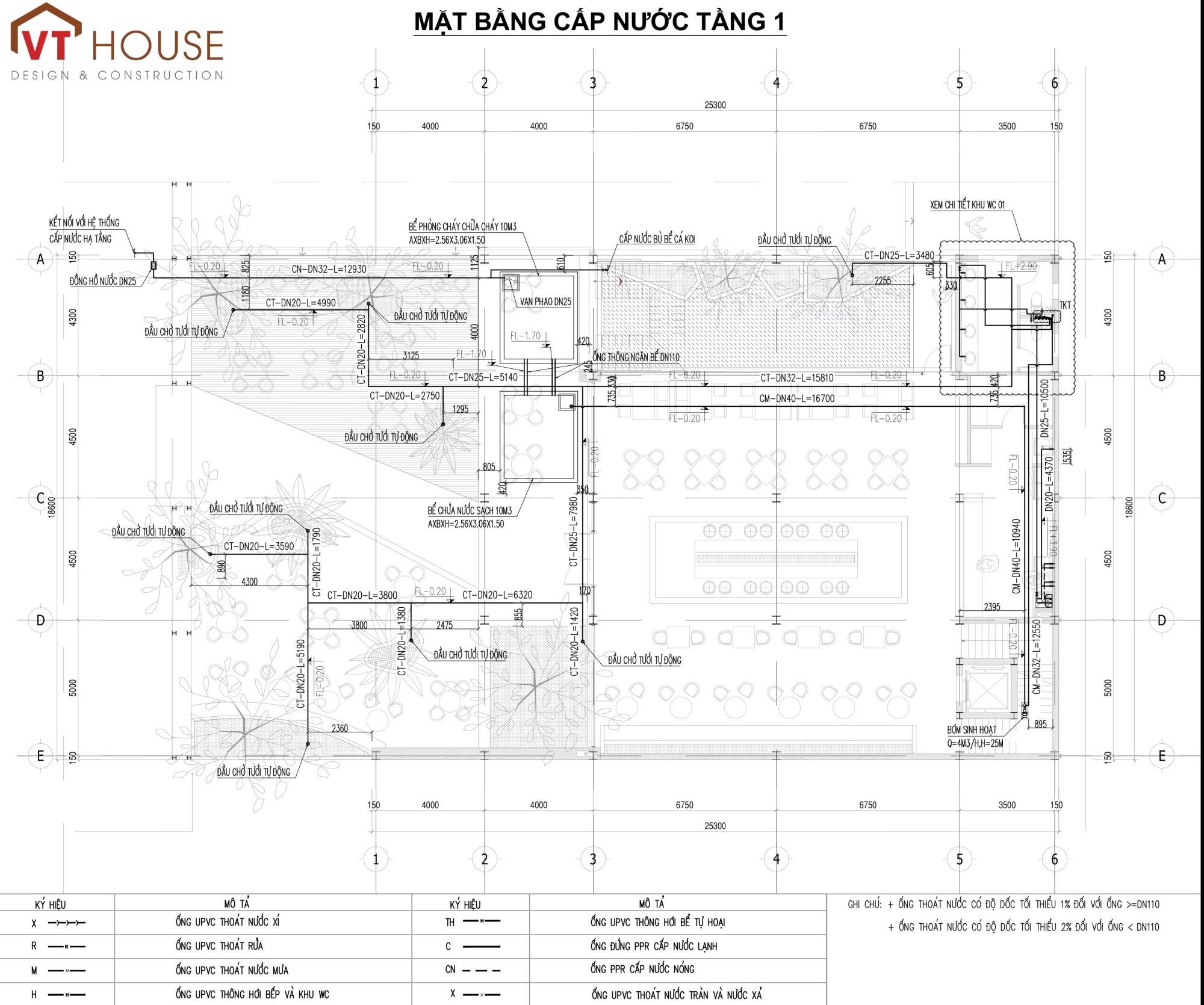

Hệ thống cấp nước: Các đường ống nước cấp được đi ngầm trong tường hoặc dưới sàn để đảm bảo tính thẩm mỹ, đồng thời ghi chú rõ kích thước ống (ví dụ: ống PVC phi 21, phi 27). Các van khóa tổng và van nhánh được đặt ở vị trí dễ thao tác.
-

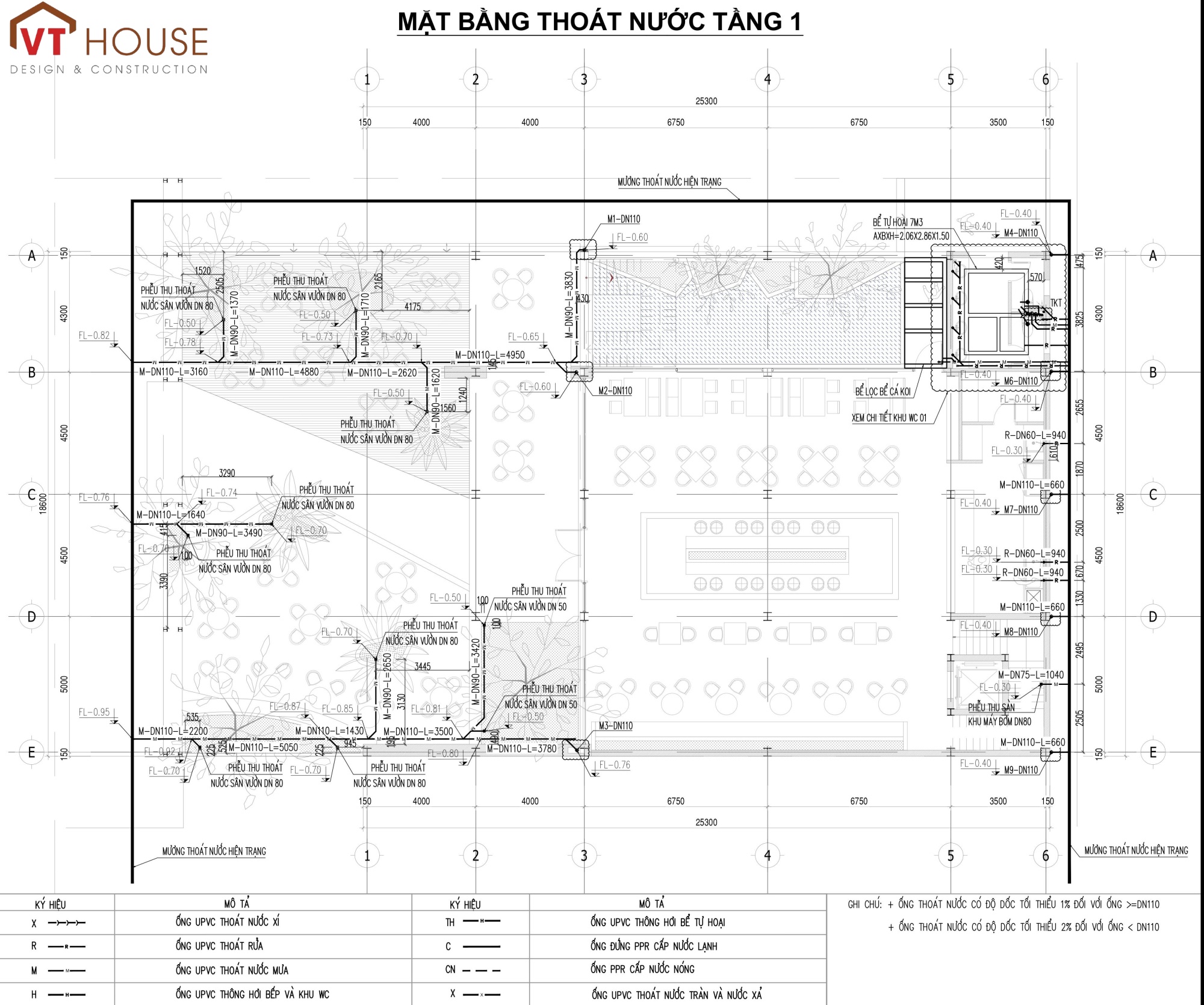

Hệ thống thoát nước: Các đường ống thoát nước thải và nước mưa được thiết kế với độ dốc hợp lý, đảm bảo thoát nước nhanh chóng, không gây ứ đọng. Vị trí các phễu thu sàn, ống thoát bồn cầu, và chậu rửa được xác định chính xác để phù hợp với kiến trúc và công năng của quán.
Tất cả các bản vẽ hệ thống cấp thoát nước đều tuân thủ các tiêu chuẩn kỹ thuật hiện hành của Việt Nam, đảm bảo sự an toàn vệ sinh, hiệu quả sử dụng và độ bền cao cho công trình. Chúng tôi cam kết mang lại giải pháp tối ưu nhất cho Moc Coffee, giúp quán vận hành ổn định và bền vững.
