Trong một căn hộ Duplex cao cấp như tại Ecopark, hệ thống cấp thoát nước đóng vai trò thiết yếu, đảm bảo sự tiện nghi, vệ sinh và an toàn cho cuộc sống hàng ngày. VTHouse Design & Construction tự hào mang đến giải pháp thiết kế hệ thống cấp thoát nước tối ưu, tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt.
Hồ sơ thiết kế của chúng tôi được xây dựng chi tiết, minh bạch, tập trung vào từng khu vực chức năng, đặc biệt là các không gian quan trọng như WC và phòng tắm.

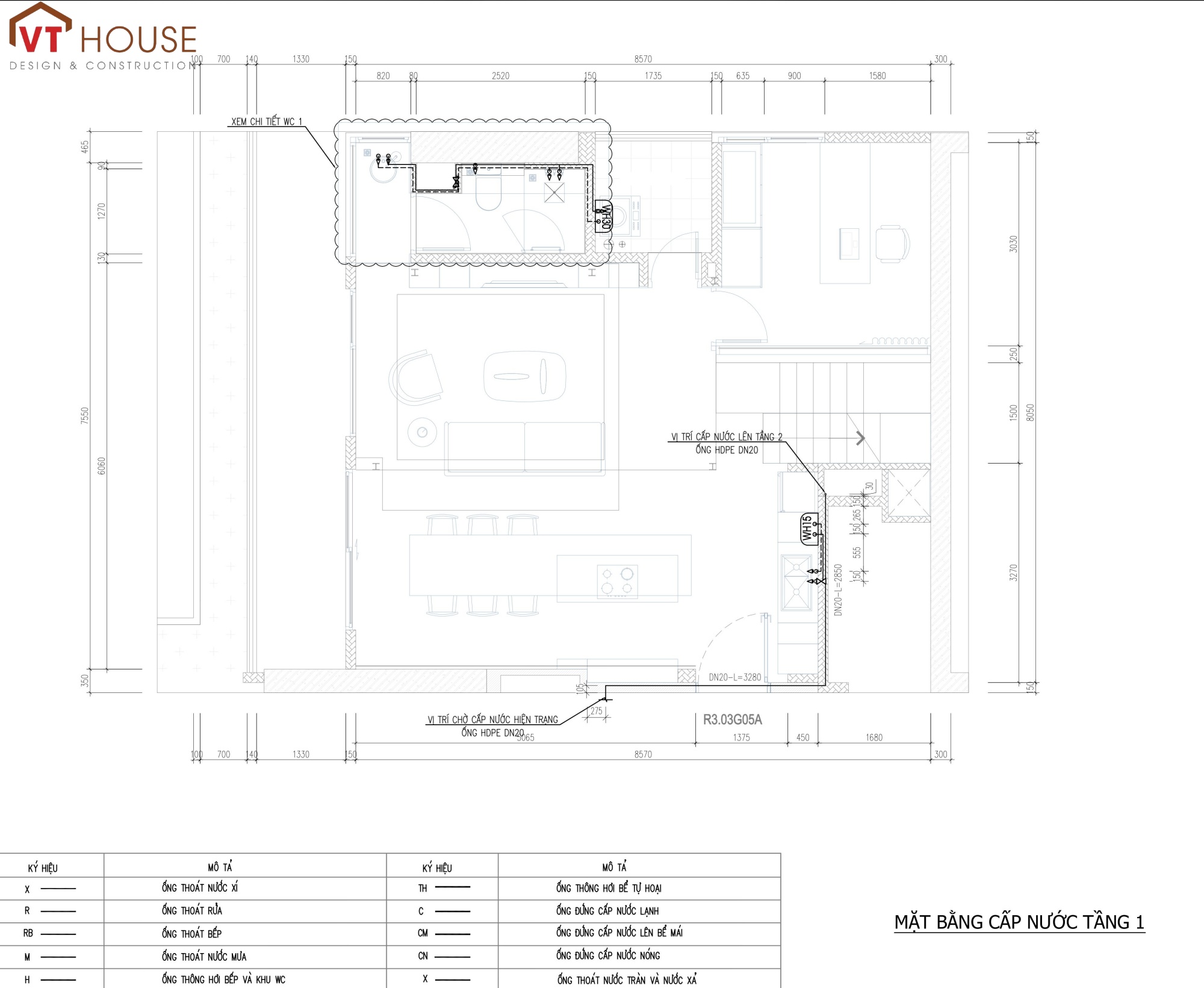

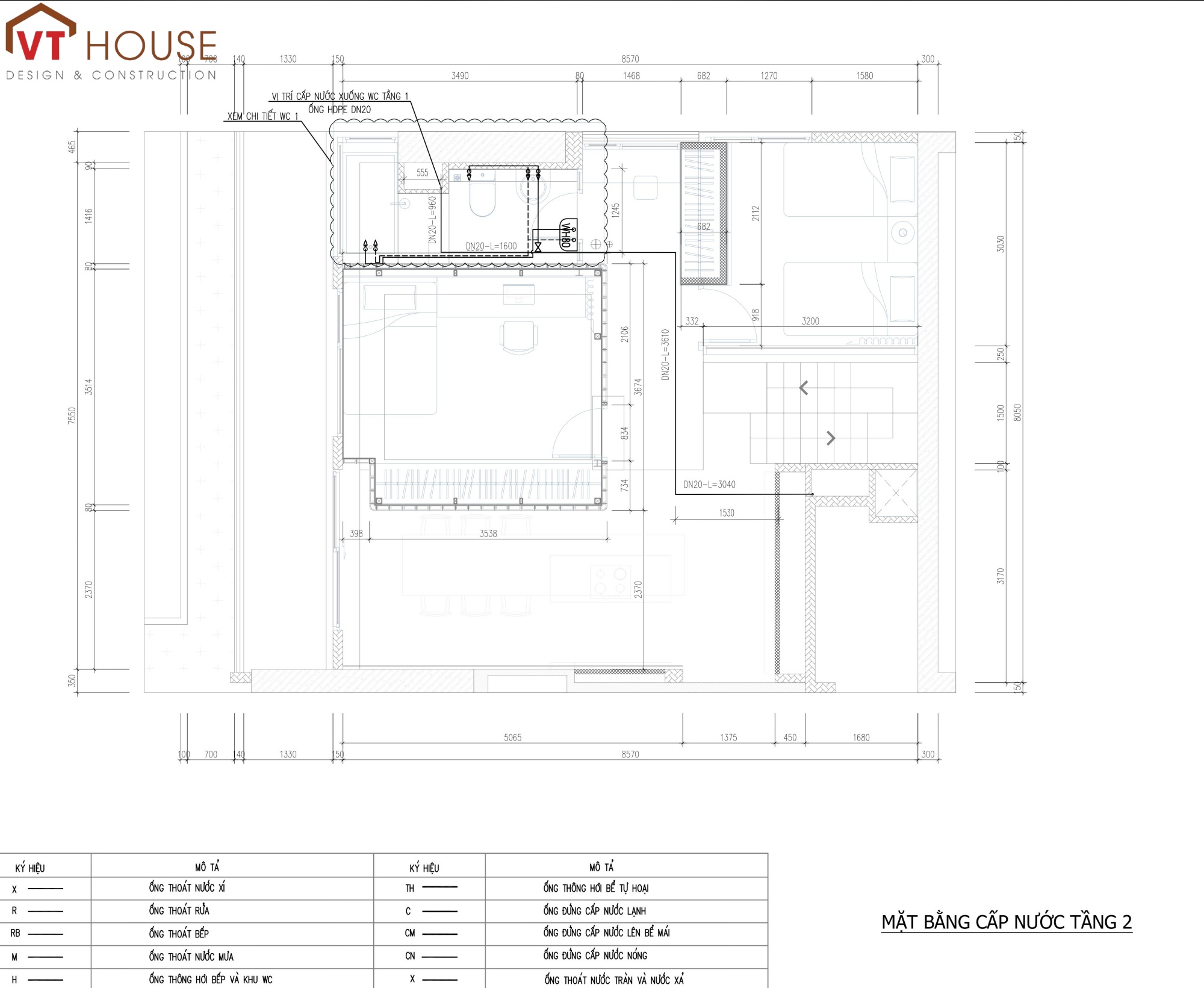

1. Mặt bằng cấp thoát nước các tầng: Chi tiết từng khu vực
Mặt bằng cấp thoát nước của từng tầng là bản vẽ chi tiết hóa vị trí của đường ống, van khóa, và các thiết bị vệ sinh. Điều này đặc biệt quan trọng với căn hộ Duplex, nơi có nhiều khu vực sử dụng nước trên cả hai tầng.
-
Hệ thống cấp nước:
-
Bố trí đường ống hợp lý: Đường ống nước lạnh và nóng được đi âm tường hoặc âm sàn một cách gọn gàng, tiết kiệm không gian và đảm bảo thẩm mỹ.
-
Van khóa nước: Bố trí van khóa nước cục bộ tại các khu vực như phòng tắm, nhà vệ sinh để tiện cho việc sửa chữa mà không ảnh hưởng đến toàn bộ hệ thống.
-
Lựa chọn vật liệu: Sử dụng ống PPR hoặc vật liệu tương đương, có độ bền cao, chịu nhiệt và áp lực tốt, đảm bảo an toàn vệ sinh.
-
-

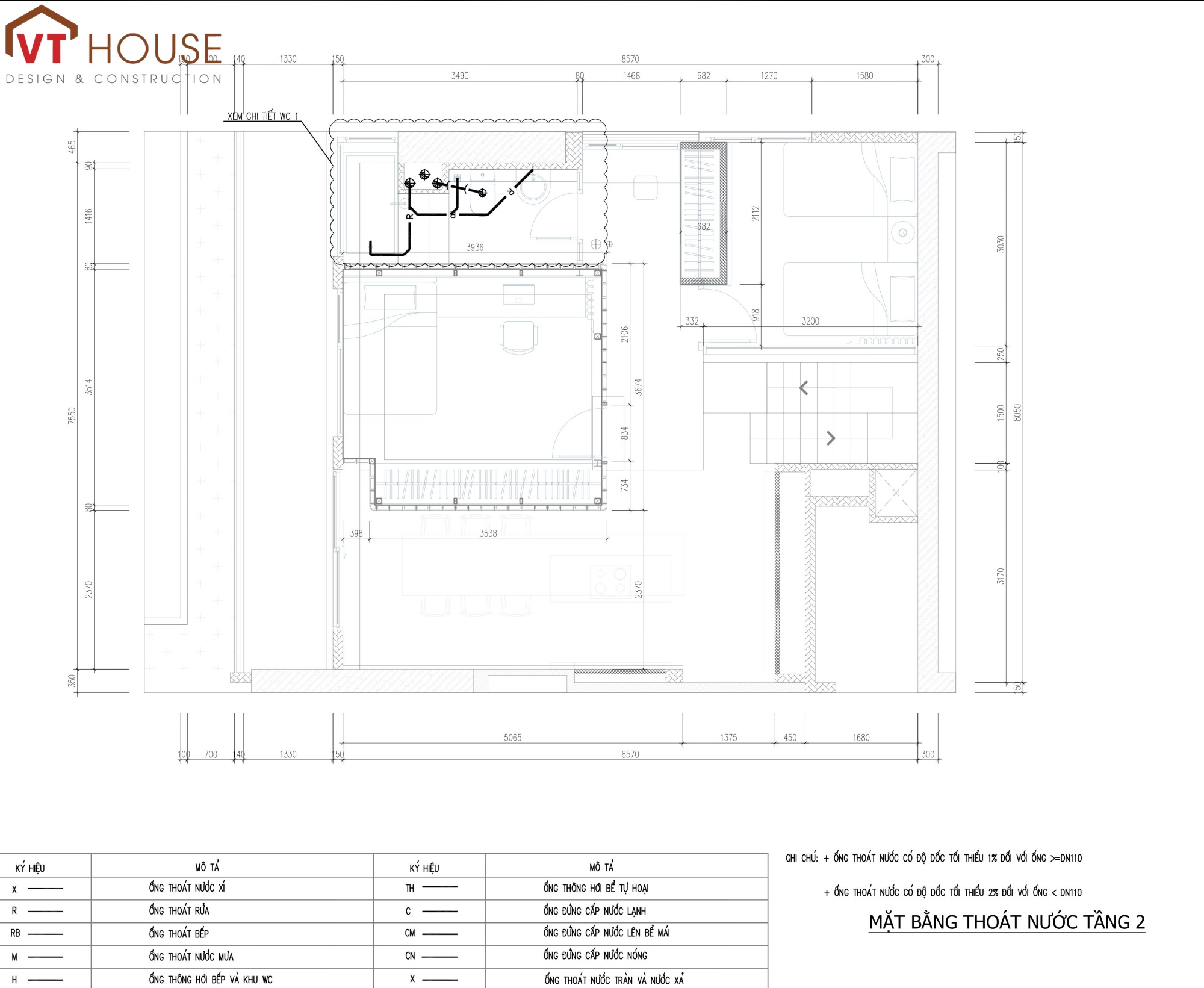

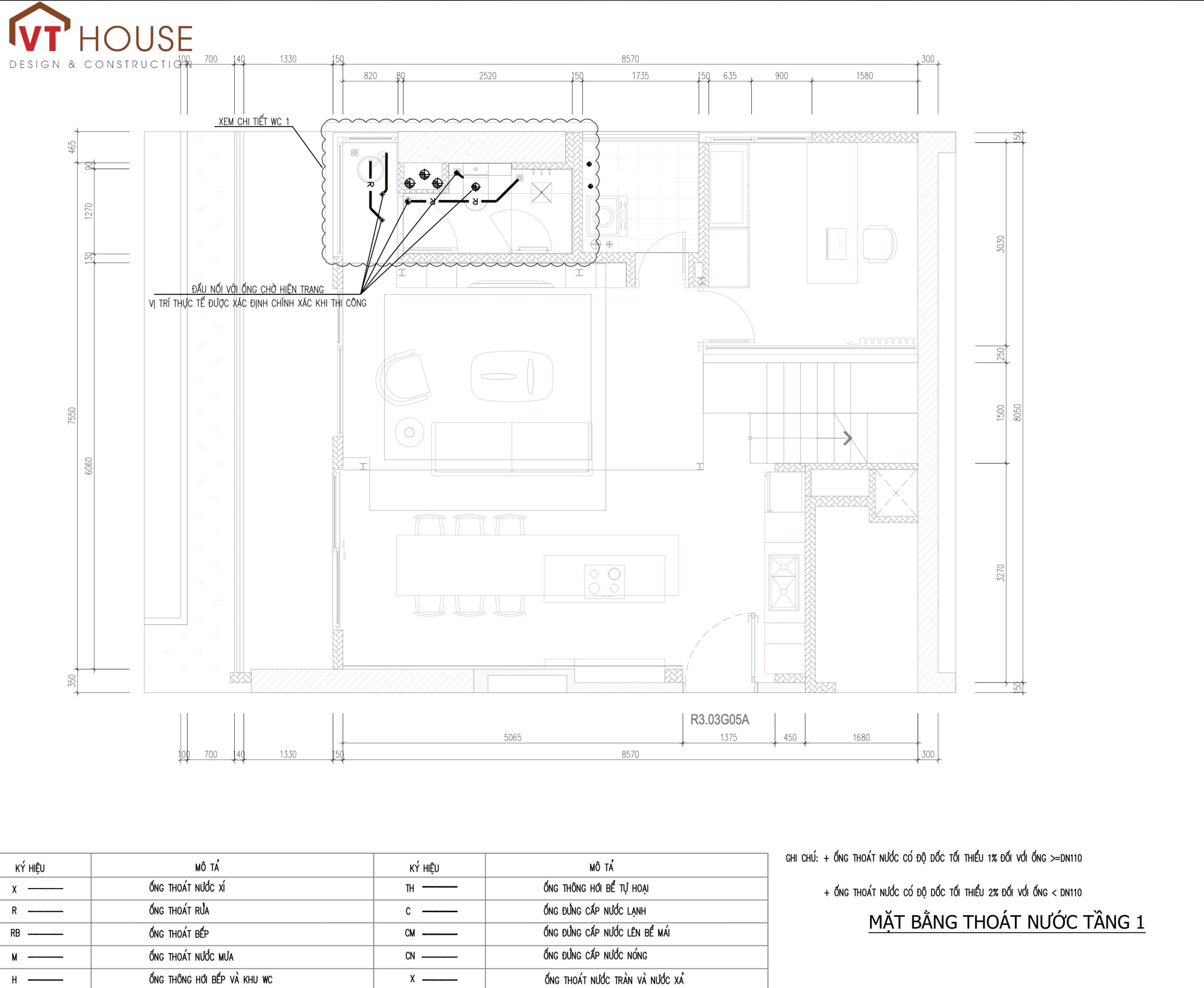

Hệ thống thoát nước:
-
Độ dốc tiêu chuẩn: Tất cả đường ống thoát nước thải đều được thiết kế với độ dốc tối thiểu theo tiêu chuẩn để đảm bảo nước chảy xuôi, tránh tình trạng ứ đọng và mùi hôi.
-
Bẫy nước (con thỏ): Lắp đặt bẫy nước tại các thiết bị vệ sinh như bồn rửa mặt, bồn cầu để ngăn mùi hôi từ cống thoát nước bốc ngược lên.
-
Hệ thống thoát sàn: Vị trí phễu thoát sàn được tính toán kỹ lưỡng, đặc biệt là trong khu vực tắm, để thoát nước nhanh chóng và hiệu quả.
-

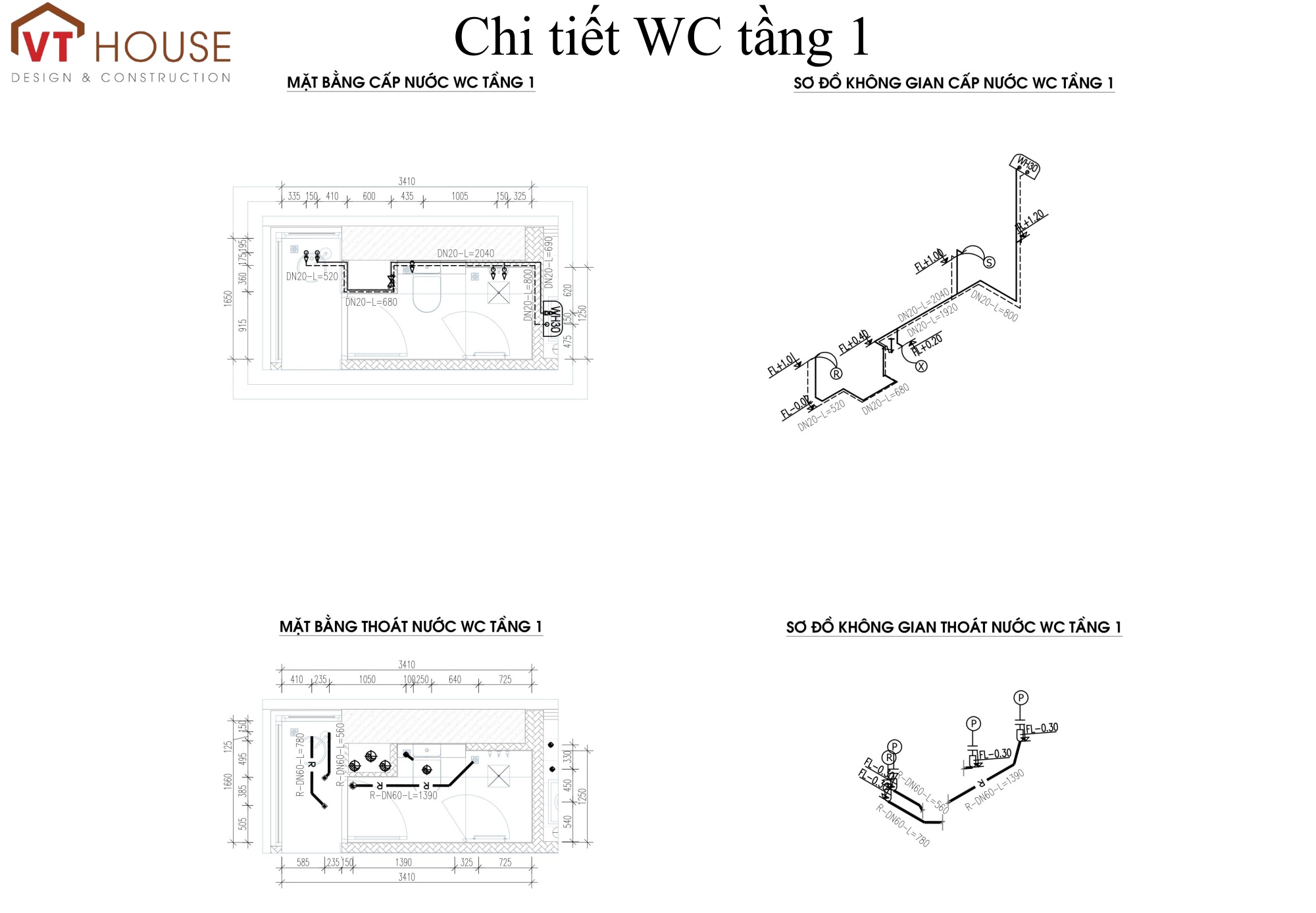

2. Chi tiết hệ thống cấp thoát nước khu vực WC
Khu vực WC là nơi tập trung nhiều thiết bị sử dụng nước nhất. Do đó, việc thiết kế chi tiết cho khu vực này là vô cùng quan trọng.
-
Cấp nước cho thiết bị vệ sinh: Đường ống cấp nước được đi âm tường, đến từng thiết bị như bồn rửa mặt, bồn cầu, vòi sen, bình nóng lạnh. Các van khóa được đặt ở vị trí thuận tiện để dễ dàng kiểm soát khi cần.
-
Thoát nước cho thiết bị vệ sinh:
-
Bồn rửa mặt: Đường ống thoát nước được kết nối trực tiếp với bẫy nước (con thỏ) để ngăn mùi.
-
Bồn cầu: Sử dụng ống thoát có đường kính lớn, đảm bảo chất thải được xả nhanh chóng, không gây tắc nghẽn.
-
Thoát sàn: Lắp đặt phễu thoát sàn tại khu vực tắm và sàn nhà vệ sinh để thoát nước một cách hiệu quả, giữ cho sàn luôn khô ráo.
-
-
Hệ thống thông hơi: Đường ống thông hơi cho hệ thống thoát nước được bố trí hợp lý, giúp cân bằng áp suất trong đường ống, đảm bảo nước thải thoát đi dễ dàng và không gây ra tiếng động lớn.
3. Đảm bảo chất lượng và tiện nghi
Với mỗi dự án, VTHouse Design & Construction luôn chú trọng đến:
-
Tính bền vững: Lựa chọn các vật liệu chất lượng cao, có tuổi thọ lâu dài, giảm thiểu chi phí sửa chữa và thay thế.
-
Thẩm mỹ: Bố trí đường ống ẩn, không làm ảnh hưởng đến không gian nội thất, mang lại vẻ đẹp tinh tế và hiện đại cho căn hộ.
-
Dễ dàng bảo trì: Thiết kế hệ thống với các van khóa và điểm nối dễ tiếp cận, giúp việc kiểm tra và bảo trì trở nên đơn giản.
Với kinh nghiệm và sự chuyên nghiệp, VTHouse Design & Construction cam kết xây dựng một hệ thống hoạt động hiệu quả, an toàn và bền bỉ theo thời gian, mang lại sự an tâm tuyệt đối cho gia chủ.
