Nếu hệ thống điện được ví như hệ thần kinh, thì hệ thống cấp thoát nước chính là mạch máu, duy trì dòng chảy sự sống và đảm bảo tiện nghi sinh hoạt cho toàn bộ công trình biệt thự tại khu đô thị Nam An Khánh. Một hệ thống nước được thiết kế thông minh không chỉ cung cấp nguồn nước sạch dồi dào, áp lực ổn định mà còn giải quyết triệt để vấn đề thoát nước, ngăn mùi hôi, góp phần nâng cao chất lượng sống và sự bền vững của kiến trúc.
Tại VT-House, chúng tôi kiến tạo những giải pháp kỹ thuật hoàn hảo, được thể hiện chi tiết qua bộ hồ sơ thiết kế cấp thoát nước.
1. Sơ Đồ Nguyên Lý Cấp & Thoát Nước: Cái Nhìn Tổng Quan Về "Mạch Máu" Công Trình
Trước khi đi vào chi tiết bố trí tại từng tầng, sơ đồ nguyên lý (hay còn gọi là sơ đồ không gian) đóng vai trò là bản đồ tổng thể, cho thấy cách thức tổ chức và vận hành của toàn bộ hệ thống.
-
Nội dung bản vẽ: Thể hiện một cách trực quan toàn bộ đường đi của dòng nước.
-

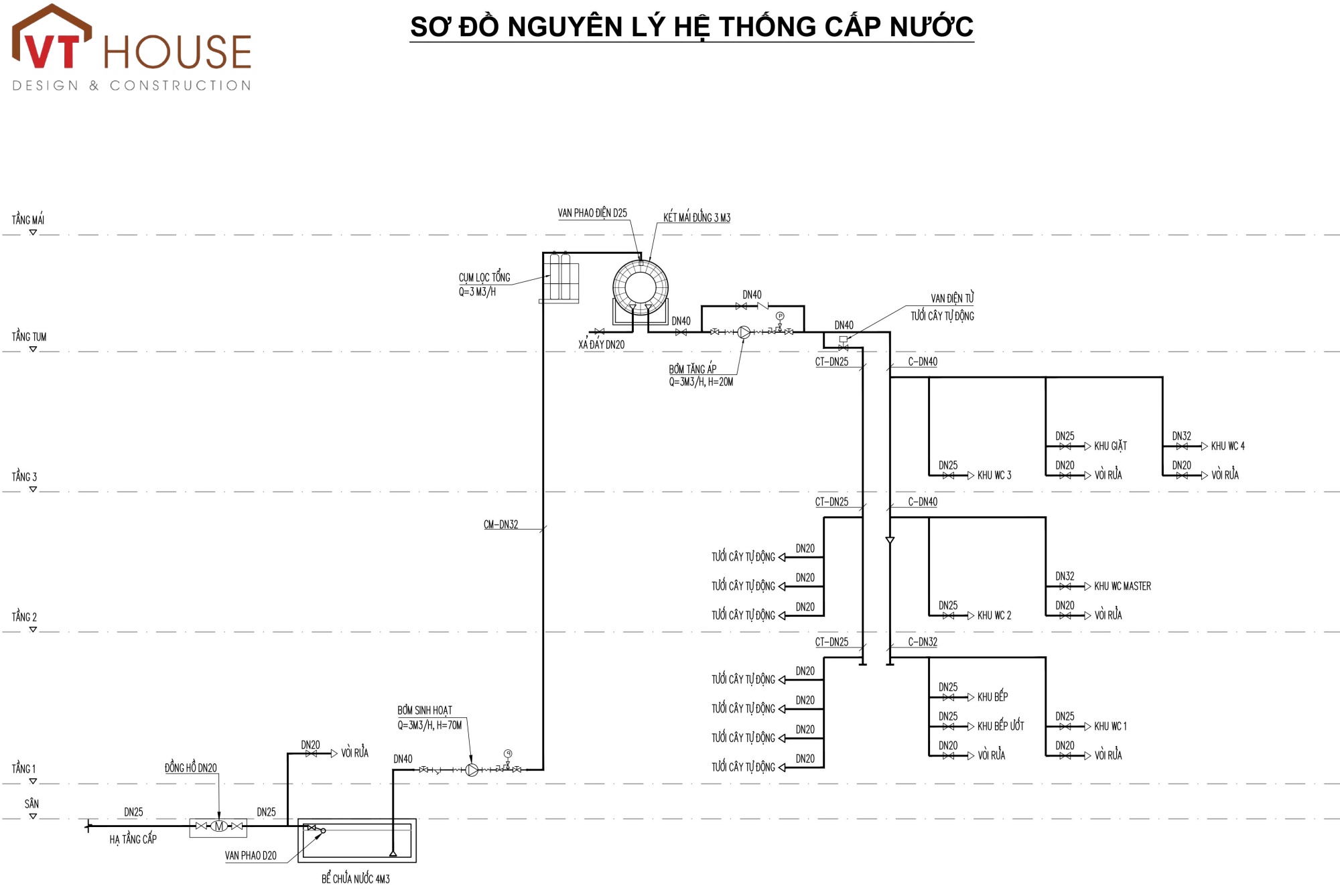

Phần Cấp nước: Mô tả đường đi của nước sạch từ nguồn cấp (đồng hồ nước của thành phố) vào bể ngầm, qua hệ thống máy bơm tăng áp, lên bể chứa trên mái và từ đó phân phối đến từng thiết bị vệ sinh (vòi sen, lavabo, bồn cầu, bồn tắm, vòi bếp...). Bản vẽ cũng thể hiện rõ vị trí các van khóa tổng, van khóa cho từng khu vực, giúp việc kiểm soát và sửa chữa trở nên dễ dàng.
-

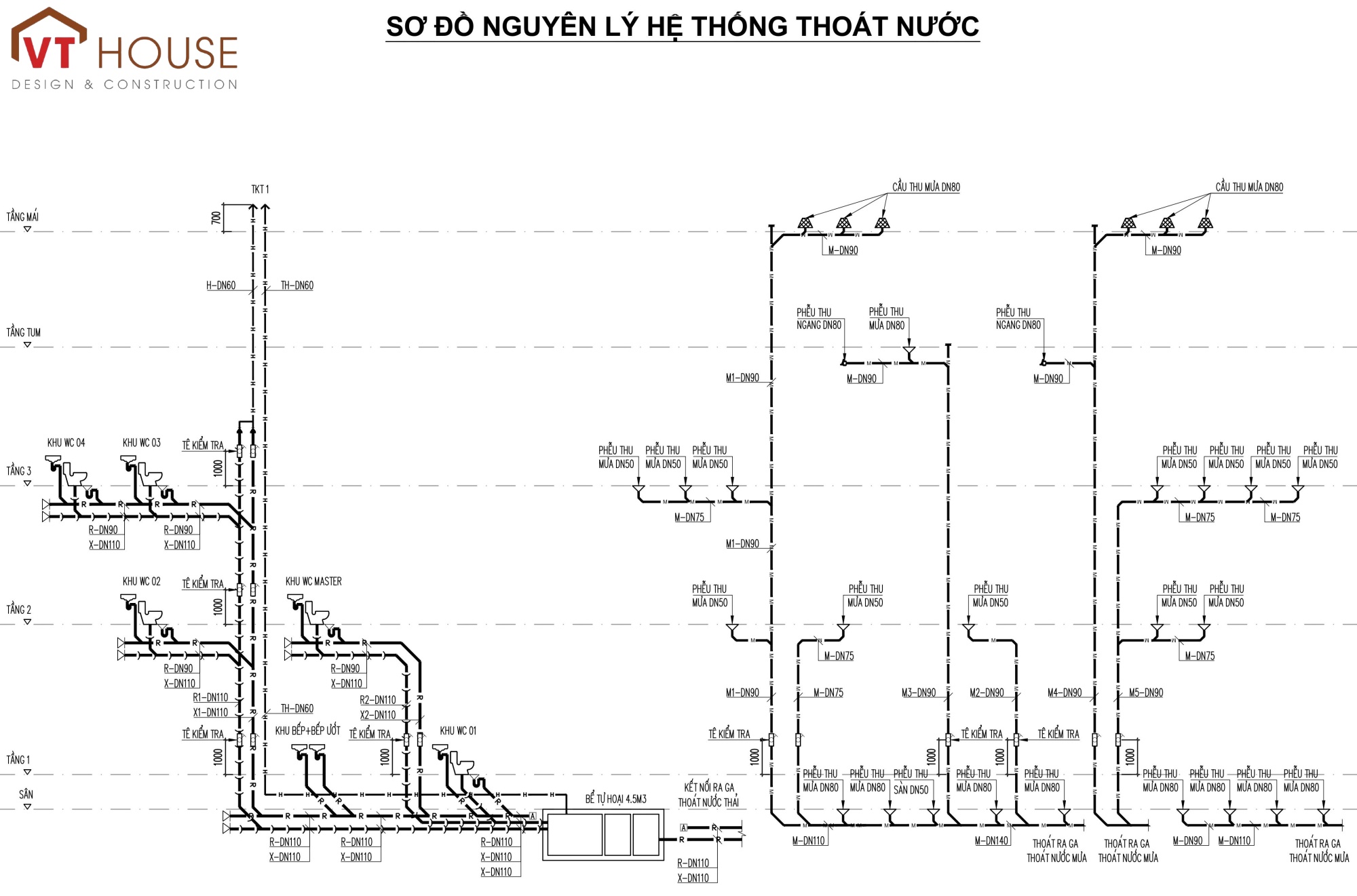

Phần Thoát nước: Cho thấy đường thoát của nước thải từ các thiết bị vệ sinh, phễu thu sàn... tập trung vào các trục kỹ thuật chính, đi qua hệ thống xử lý (bể tự hoại) trước khi thoát ra hệ thống chung của khu đô thị. Sơ đồ cũng thể hiện hệ thống ống thông hơi cho các thiết bị, một chi tiết cực kỳ quan trọng.
-
-
Tiêu chuẩn thiết kế:
-
Đảm bảo áp lực nước ổn định: Sơ đồ được tính toán kỹ lưỡng về cột áp, lựa chọn công suất máy bơm và dung tích bể chứa phù hợp để đảm bảo tất cả các thiết bị, kể cả trên tầng cao nhất, đều có áp lực nước mạnh và ổn định.
-
Tối ưu hóa và an toàn: Thiết kế hệ thống hồi nước nóng (nếu có) giúp người dùng có nước nóng ngay lập tức, tránh lãng phí nước. Các vị trí van, đồng hồ được bố trí khoa học, dễ dàng tiếp cận để thao tác khi cần thiết.
-
Thoát nước hiệu quả, chống mùi: Hệ thống ống thông hơi được thiết kế đúng kỹ thuật theo tiêu chuẩn TCVN, giúp cân bằng áp suất trong đường ống, đảm bảo nước thoát nhanh, không gây ra tiếng ồn và đặc biệt là ngăn chặn hoàn toàn mùi hôi từ cống rãnh xộc ngược trở lại không gian sống.
-

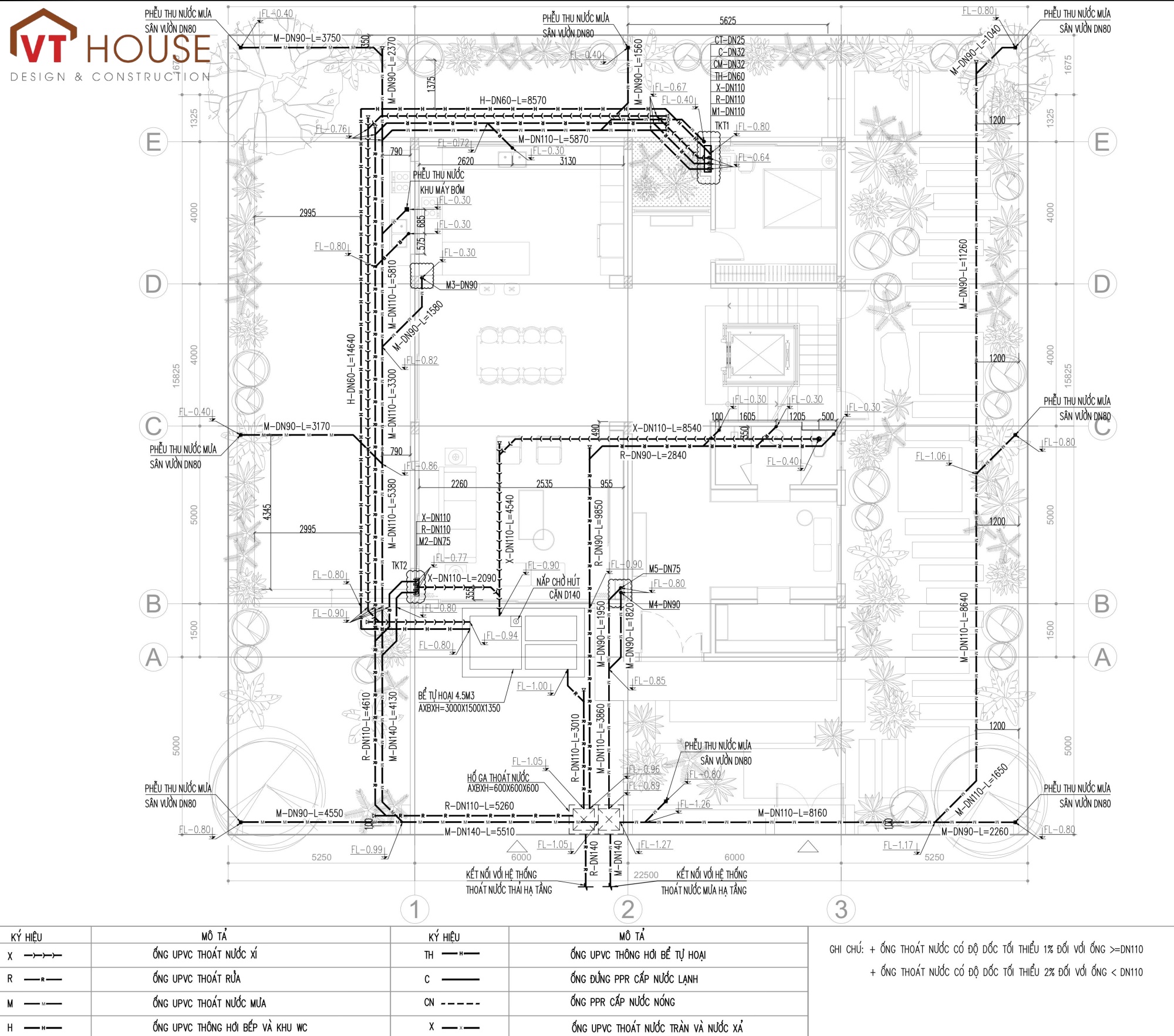

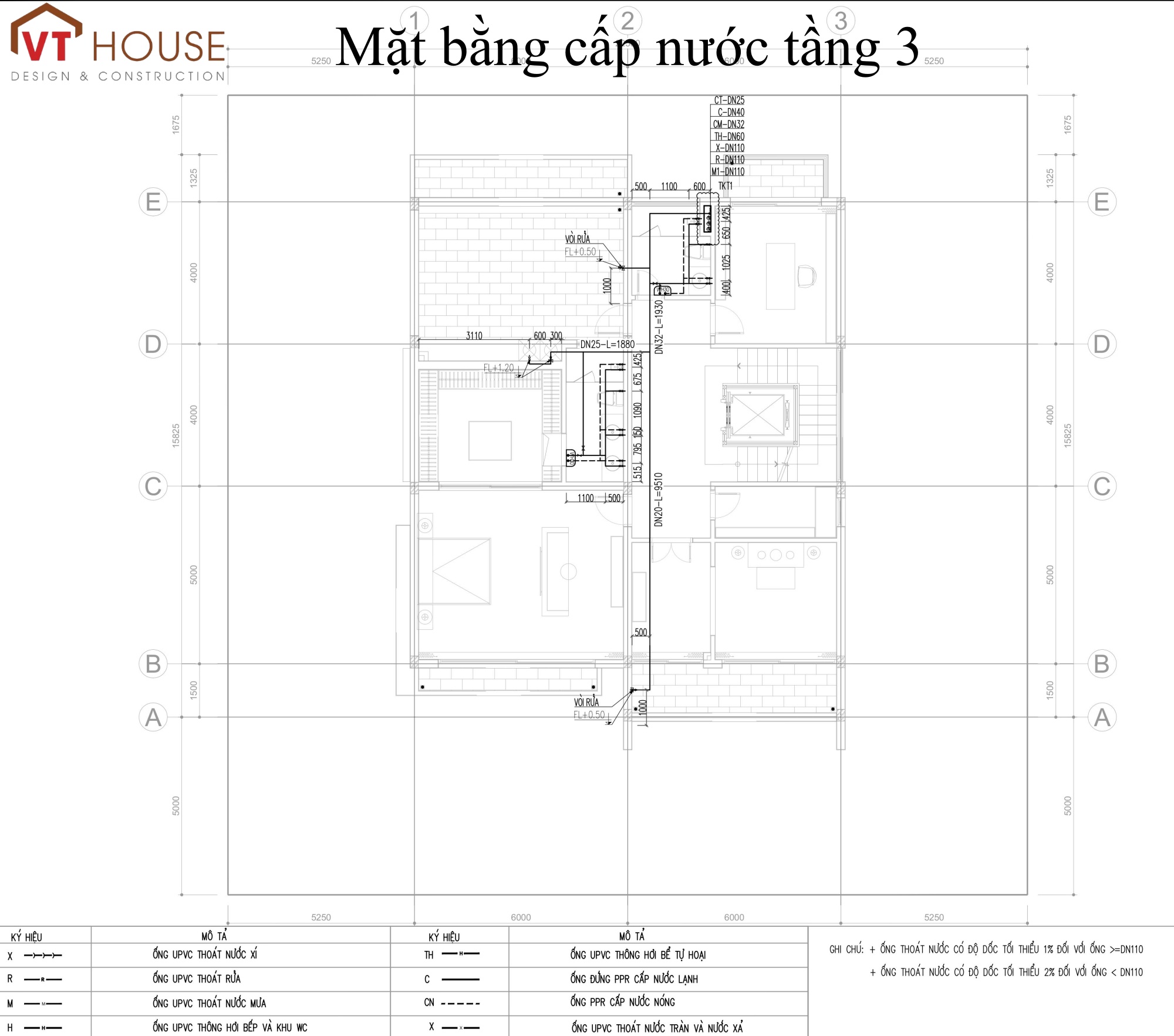

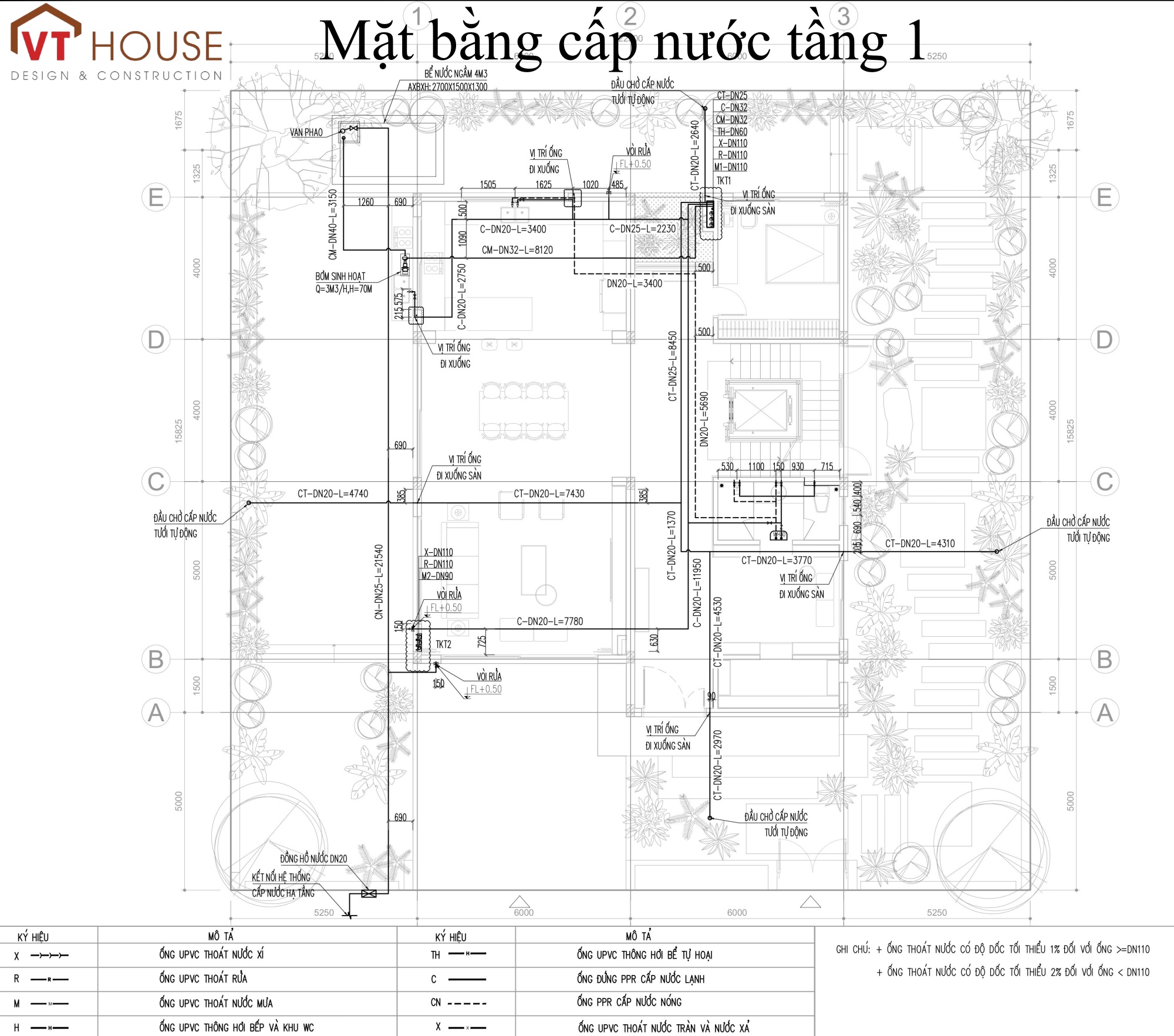

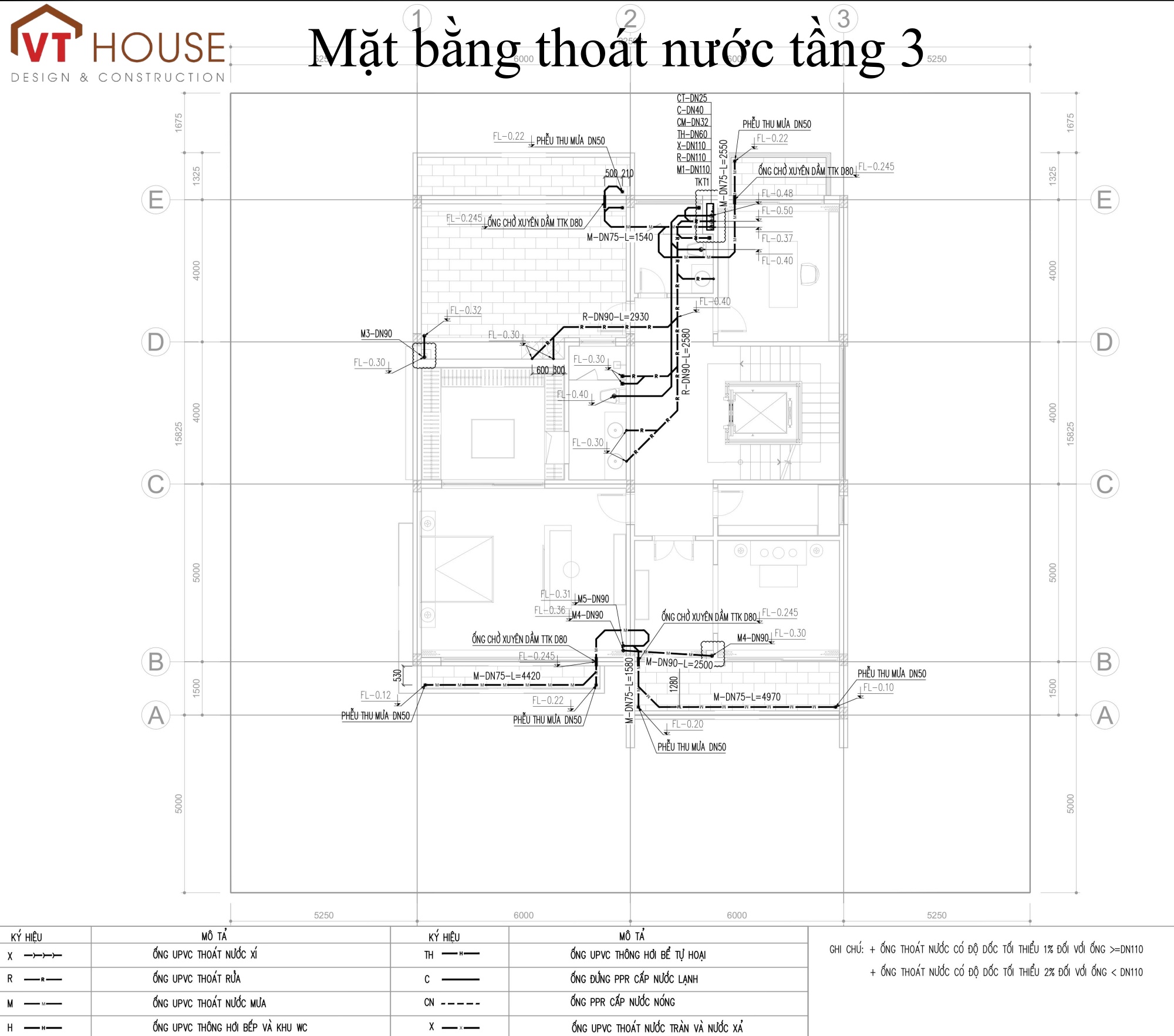

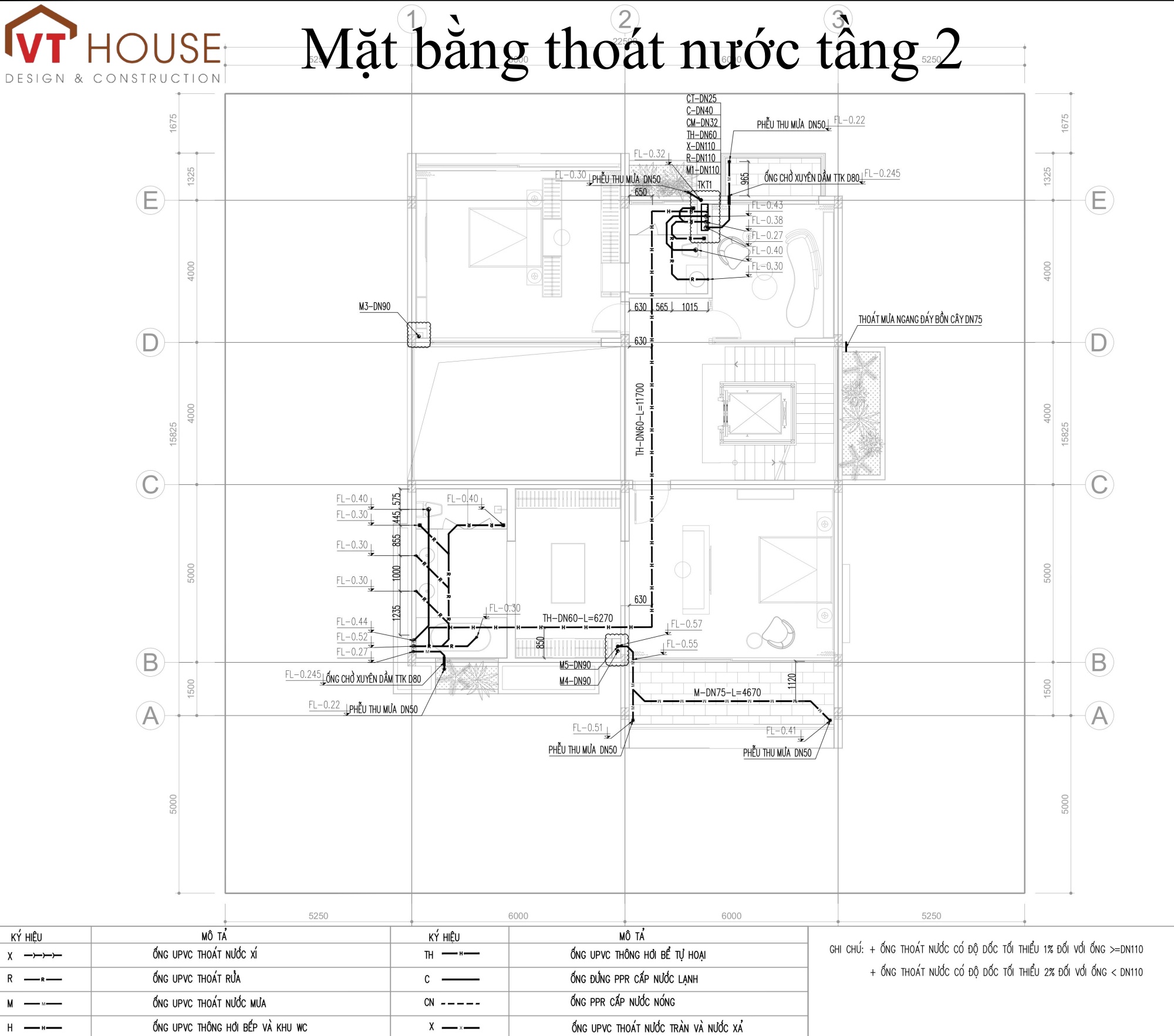

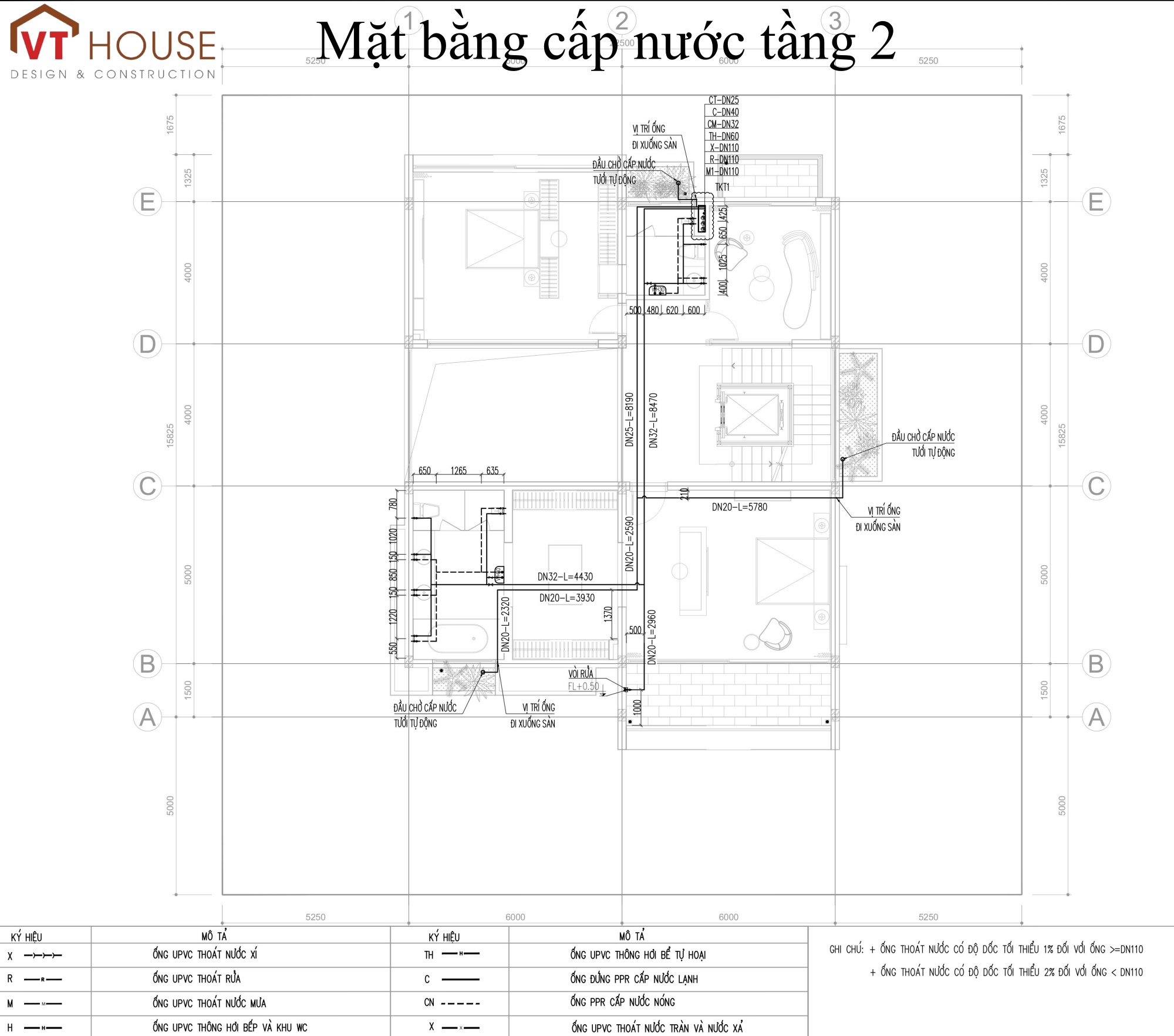

2. Mặt Bằng Cấp Thoát Nước Các Tầng: Bố Trí Chi Tiết Cho Từng Không Gian
Nếu sơ đồ nguyên lý là cái nhìn tổng thể, thì mặt bằng cấp thoát nước chính là sự triển khai chi tiết, định vị chính xác từng đường ống, từng thiết bị trong không gian thực tế của biệt thự.
-
Nội dung bản vẽ: Thể hiện chính xác vị trí, kích thước và chủng loại của tất cả các đường ống cấp nước nóng/lạnh, ống thoát nước (thoát xí, thoát rửa, thoát sàn) cho từng phòng vệ sinh, khu bếp, ban công, sân phơi... Bản vẽ cũng định vị các phễu thu sàn, hộp kỹ thuật và các điểm chờ cấp/thoát nước cho máy giặt, máy rửa bát...
-
Tiêu chuẩn thiết kế:
-
Độ dốc tiêu chuẩn: Tất cả các đường ống thoát nước nằm ngang đều được thiết kế với độ dốc tuân thủ nghiêm ngặt theo tiêu chuẩn xây dựng Việt Nam (thường là từ 1-2%). Điều này đảm bảo nước và chất thải có thể tự chảy một cách dễ dàng, tránh tình trạng tắc nghẽn, đọng nước.
-
Tối ưu hóa đường đi của ống: Các đường ống được bố trí gọn gàng, đi trong hộp kỹ thuật hoặc sát dầm, tường để tối ưu không gian, đảm bảo thẩm mỹ cho trần và sàn nhà. Vị trí các trục kỹ thuật được tính toán để giảm thiểu việc đi ống quá dài, phức tạp.
-
Phân loại đường ống rõ ràng: Hệ thống thoát nước được phân tách rõ ràng: đường ống thoát cho bồn cầu (ống thoát xí) đi riêng và có đường kính lớn nhất; đường ống thoát nước rửa (từ chậu rửa, vòi sen, phễu thu sàn) đi một hệ thống riêng, đảm bảo hiệu quả thoát nước tối đa.
-
Chống thấm và bền vững: Bản vẽ chỉ định rõ các vị trí cần xử lý chống thấm kỹ lưỡng (cổ ống xuyên sàn, hộp kỹ thuật) và tư vấn sử dụng các loại vật liệu ống, phụ kiện chất lượng cao, có khả năng chịu áp lực, chống ăn mòn để đảm bảo hệ thống vận hành bền bỉ cùng năm tháng.
-
Một hệ thống cấp thoát nước được tính toán và thiết kế bài bản là sự đầu tư khôn ngoan, mang lại sự thoải mái, an tâm và góp phần định hình nên giá trị đích thực của một không gian sống đẳng cấp.
